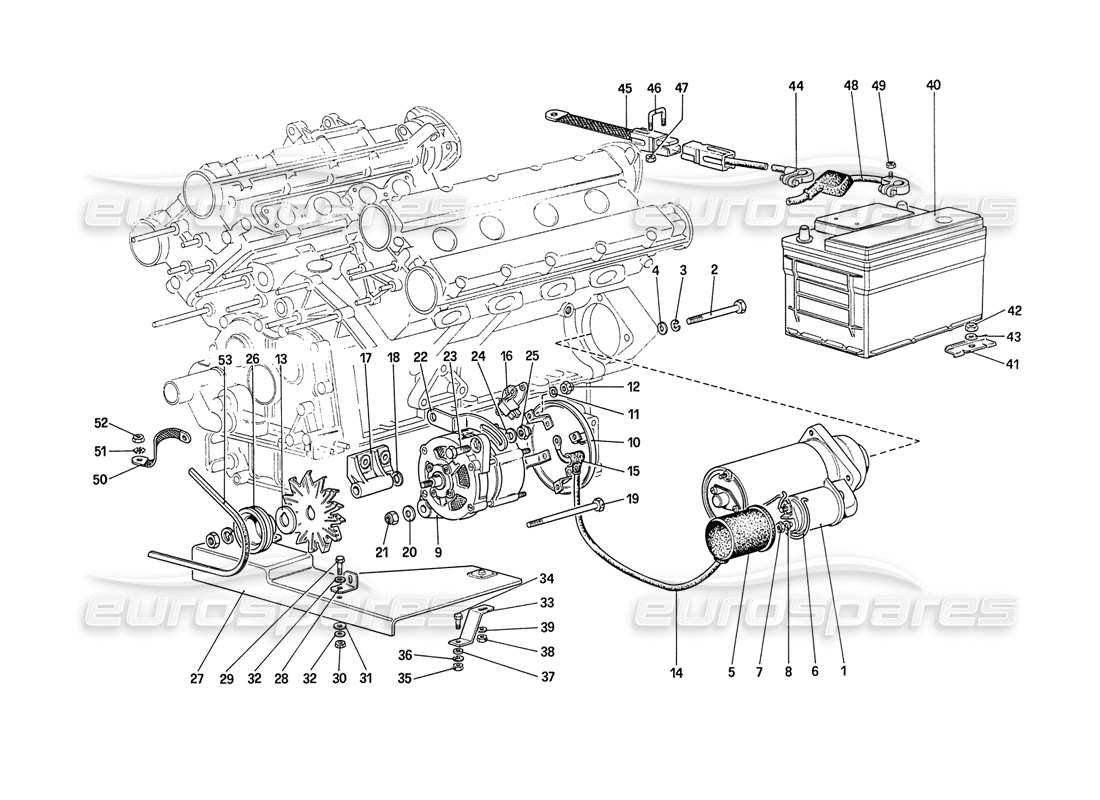

048 - Système de production d'électricité
Ferrari 208 Turbo (1989) Electric Generating System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 120967
Démarreur
depuis £809,47
depuis £809,47
# 002
MPN: 16045121
VIS
depuis £10,73
depuis £10,73
# 003
MPN: 10519621
Rondelle
Remplacement
Remplacement
# 004
MPN: 11198074
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 005
MPN: 113990
PROTECTION DE COUVERTURE
depuis £96,14
depuis £96,14
Cette pièce remplace le numéro de pièce 106287
# 006
MPN: 14560287
ANNEAU
Remplacement
Remplacement
# 007
MPN: 16100814
NOIX
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 16100811 - et 1 plus. Cliquez pour voir les détails
# 008
MPN: 127496
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 009
MPN: 130619

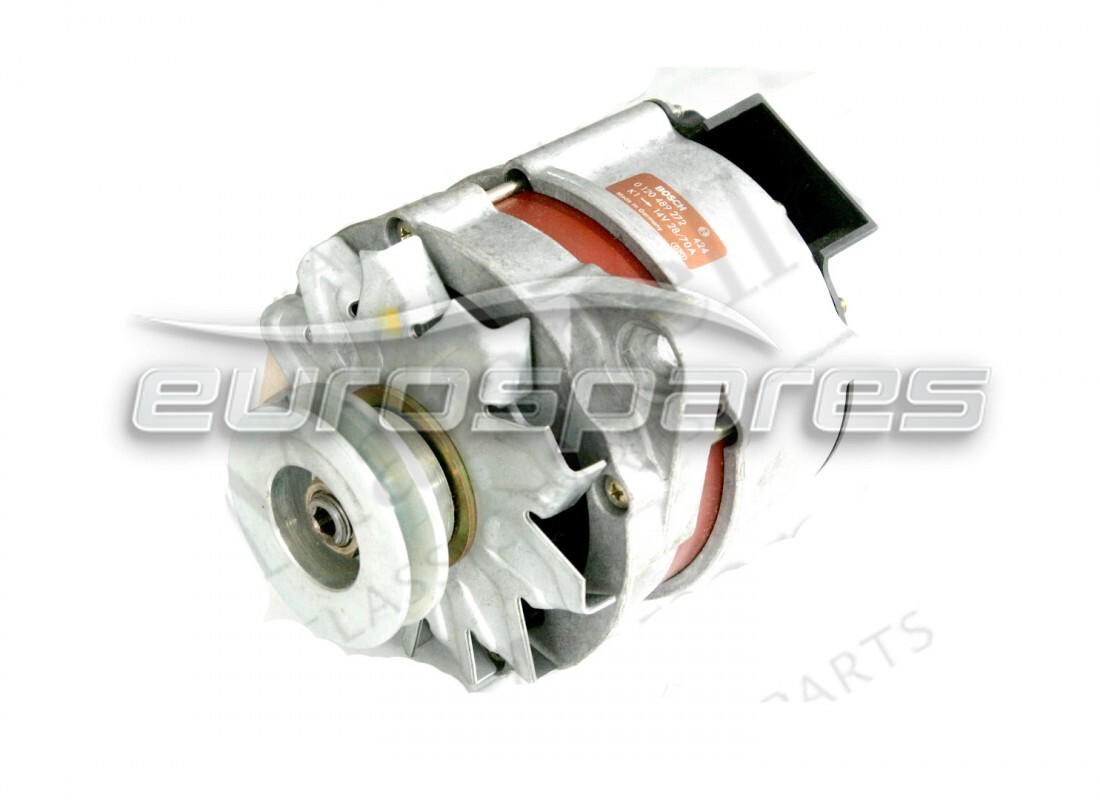

ALTERNATEUR - BOSCH 70 A
depuis £1 254,75
depuis £1 254,75
# 010
MPN: 107221
PANNEAU DE BOUCLIER
depuis £157,50
depuis £157,50
# 011
MPN: 11195471
Rondelle
Remplacement
Remplacement
# 012
MPN: 15896411
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896401
# 013
MPN: 106543
ESPACEUR
depuis £1,16
depuis £1,16
# 014
MPN: 106989
CÂBLE DE RACCORDEMENT ALTERNATEUR
depuis £62,56
depuis £62,56
# 015
MPN: 107003
COUVERTURE
depuis £5,79
depuis £5,79
# 016
MPN: 121840
RÉGULATEUR DE TENSION
depuis £146,95
depuis £146,95
# 017
MPN: 105158
SUPPORT POUR ALTERNATEUR
depuis £573,75
depuis £573,75
# 018
MPN: 106426
Rondelle
depuis £3,95
depuis £3,95
# 019
MPN: 105390
BOULON
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15543221
# 020
MPN: 11198673
Rondelle
depuis £0,92
depuis £0,92
Cette pièce remplace le numéro de pièce 11198671
# 021
MPN: 16109221
ÉCROU AUTO-BLOQUANT
depuis £0,51
depuis £0,51
# 022
MPN: 105940
SUPPORT D'ALTERNATEUR
depuis £51,56
depuis £51,56
# 023
MPN: 15970931
VIS
depuis £5,83
depuis £5,83
Cette pièce remplace le numéro de pièce 106228
# 024
MPN: 105391
Rondelle
depuis £2,24
depuis £2,24
Cette pièce remplace le numéro de pièce 4124022
# 025
MPN: 13598021
ÉCROU AUTO-BLOQUANT
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 13598011
# 026
MPN: 129329
POULIE
depuis £262,64
depuis £262,64
# 027
MPN: 120107
PANNEAU DE BOUCLIER
depuis £154,14
depuis £154,14
# 028
MPN: 120108
support
depuis £4,78
depuis £4,78
# 029
MPN: 10902321
VIS
depuis £0,71
depuis £0,71
# 030
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 031
MPN: 106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473 - et 1 plus. Cliquez pour voir les détails
# 032
MPN: 12643724
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 033
MPN: 118619
support
depuis £12,87
depuis £12,87
# 034
MPN: 16043521
VIS
depuis £0,51
depuis £0,51
# 035
MPN: 16100814
NOIX
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 16100811 - et 1 plus. Cliquez pour voir les détails
# 036
MPN: 106852
Rondelle
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 10516670 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 037
MPN: 10519624
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10519601 - et 3 plus. Cliquez pour voir les détails
# 038
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 039
MPN: 106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473 - et 1 plus. Cliquez pour voir les détails
# 040
MPN: 118060
BATTERIE 12V 66AH 300A
En utilisation alternative no. 61933900
Remplacement
Remplacement
# 041
MPN: 106525
support
depuis £42,10
depuis £42,10
Cette pièce remplace le numéro de pièce 40361909
# 042
MPN: 16100814
NOIX
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 16100811 - et 1 plus. Cliquez pour voir les détails
# 043
MPN: 106852
Rondelle
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 10516670 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 044
MPN: 115660
CÂBLE DE LA BATTERIE À L'INTERRUPTEUR DE BATTERIE
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 107328
# 045
MPN: 115667
TRESSE DE CUIVRE DE LA BORNE DE BATTERIE AU CHÂSSIS DE TERRE
# 046
MPN: 116591
PLAQUE DE FIXATION DE CABLE POUR MOTEUR
depuis £20,30
depuis £20,30
# 047
MPN: 12574011
NOIX
depuis £0,47
depuis £0,47
# 048
MPN: 61804100
CÂBLE DE LA BATTERIE AU DÉMARREUR
depuis £66,08
depuis £66,08
# 049
MPN: 16104411
NOIX
depuis £0,54
depuis £0,54
# 050
MPN: 155073
CABLE DE MASSE POUR MOTEUR
depuis £7,64
depuis £7,64
Cette pièce remplace le numéro de pièce 115668
# 051
MPN: 12601374
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 052
MPN: 16100824
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 053
MPN: 125557

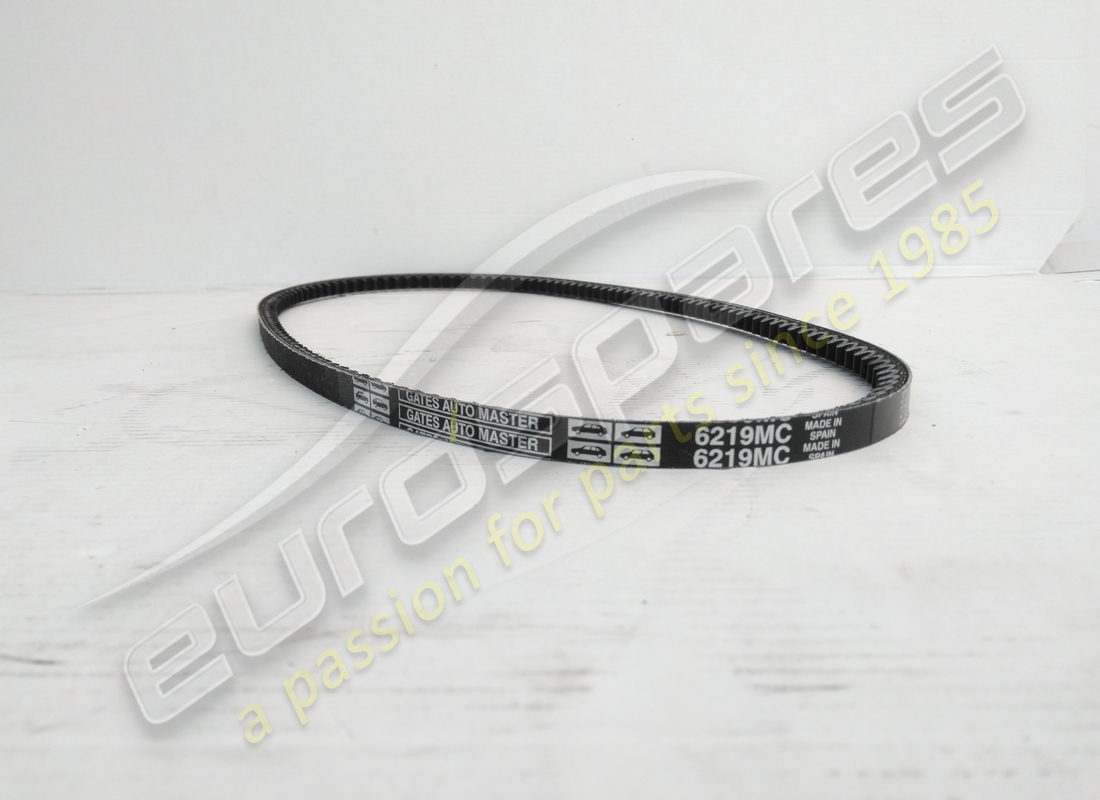

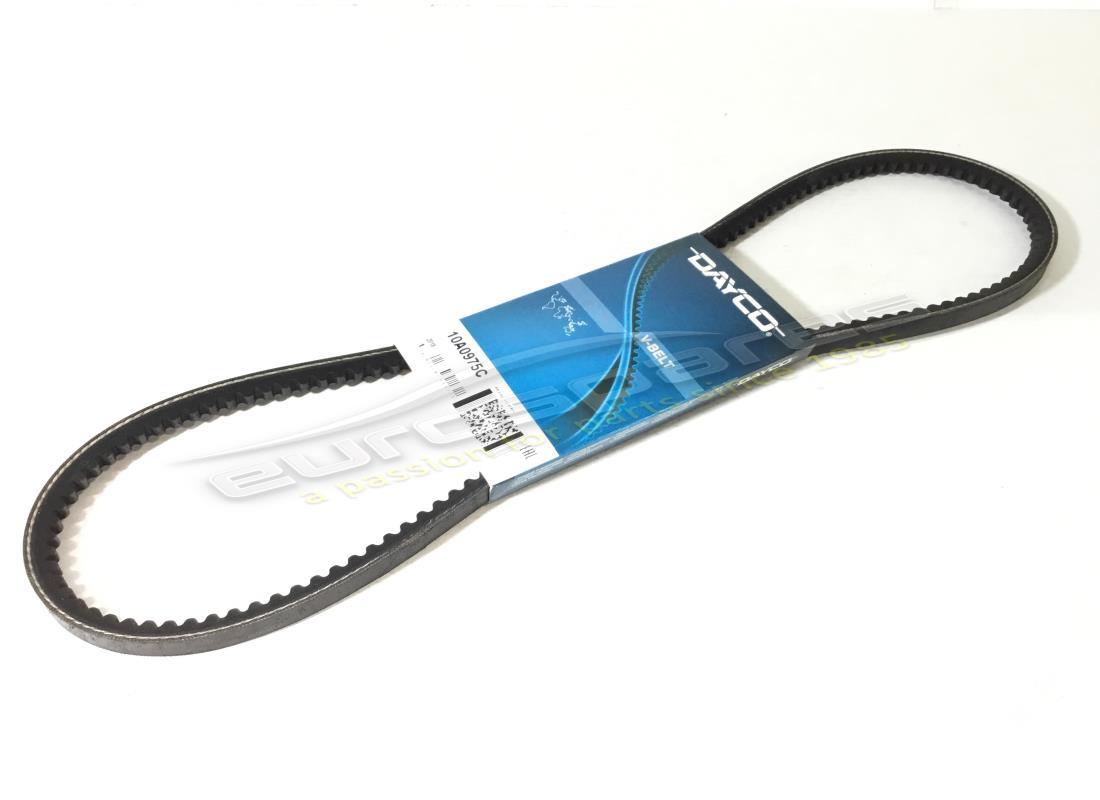

COURROIE DE COMMANDE DE POMPE À EAU ET ALTERNATEUR
depuis £15,80
depuis £15,80
-part-diagram-049.webp "FERRARI 208 TURBO (1989) COMPRESSEUR ET COMMANDES DE CLIMATISATION (JUSQU'AU NUMÉRO DE VOITURE 77246) SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 208 TURBO (1989) COMPRESSEUR ET COMMANDES DE CLIMATISATION (À PARTIR DE LA VOITURE N° 77247) SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 208 TURBO (1989) TROUSSE À OUTILS - DOCUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 208 TURBO (1989) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 208 TURBO (1989) PARE-CHOCS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 208 TURBO (1989) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 208 TURBO (1989) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 208 TURBO (1989) COMPARTIMENT À BAGAGES ET PASSAGERS. ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 208 TURBO (1989) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 208 TURBO (1989) CAPOT ARRIÈRE ET REVÊTEMENT DU COMPARTIMENT À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 208 TURBO (1989) PORTES (JUSQU'À LA VOITURE 71595) SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 208 TURBO (1989) PORTES (DEPUIS LA VOITURE 71597) SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 208 TURBO (1989) PORTES (DEPUIS LA VOITURE 71597) SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 208 TURBO (1989) PORTES (DEPUIS LA VOITURE 75929) SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 208 TURBO (1989) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 208 TURBO (1989) GARNITURES INTÉRIEURES, ACCESSOIRES ET SIÈGES SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 208 TURBO (1989) SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 208 TURBO (1989) TUNNEL ET TOIT SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 208 TURBO (1989) TABLEAU DE BORD (JUSQU'À LA VOITURE 71595) SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 208 TURBO (1989) PANNEAU D'INSTRUMENTS (DEPUIS LA VOITURE 71597) SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI 208 TURBO (1989) INSTRUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI 208 TURBO (1989) SYSTÈME ÉLECTRIQUE - CÂBLES - FUSIBLES - RELAIS SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI 208 TURBO (1989) LUMIÈRES EXTERNES ET MOULURES SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI 208 TURBO (1989) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI 208 TURBO (1989) ESSUIE-GLACE, RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI 208 TURBO (1989) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI 208 TURBO (1989) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 208 TURBO (1989) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 208 TURBO (1989) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 208 TURBO (1989) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI 208 TURBO (1989) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 208 TURBO (1989) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 208 TURBO (1989) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 208 TURBO (1989) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 208 TURBO (1989) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 208 TURBO (1989) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 208 TURBO (1989) TURBO - SYSTÈME DE CHARGE SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 208 TURBO (1989) CONDUITES DE DISTRIBUTEURS DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 208 TURBO (1989) PRISE D'AIR, COLLECTEURS ET ÉCHANGEURS DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 208 TURBO (1989) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 208 TURBO (1989) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 208 TURBO (1989) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 208 TURBO (1989) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 208 TURBO (1989) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 208 TURBO (1989) POMPE À EAU ET TUYAUTERIE SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 208 TURBO (1989) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 208 TURBO (1989) COMMANDE DE DÉBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 208 TURBO (1989) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 208 TURBO (1989) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET POMPE À HUILE SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 208 TURBO (1989) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 208 TURBO (1989) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 208 TURBO (1989) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 208 TURBO (1989) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 208 TURBO (1989) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 208 TURBO (1989) PEDAL BOAD - COMMANDES DE FREIN ET D'EMBRAYAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 208 TURBO (1989) SYSTÈME HYDRAULIQUE D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 208 TURBO (1989) SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 208 TURBO (1989) SYSTÈME DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 208 TURBO (1989) SYSTÈME ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 208 TURBO (1989) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 208 TURBO (1989) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 208 TURBO (1989) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 208 TURBO (1989) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 208 TURBO (1989) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 208 TURBO (1989) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 208 TURBO (1989) SUSPENSION AVANT - TRIANGLES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 208 TURBO (1989) SUSPENSION AVANT - TRIANGLES TRIANGULAIRES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 208 TURBO (1989) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 208 TURBO (1989) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 208 TURBO (1989) SUSPENSION ARRIÈRE - TRIANGLES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 208 TURBO (1989) SUSPENSION ARRIÈRE – TRIANGLES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 208 TURBO (1989) ROUES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 208 TURBO (1989) ROUES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 208 TURBO (1989) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
