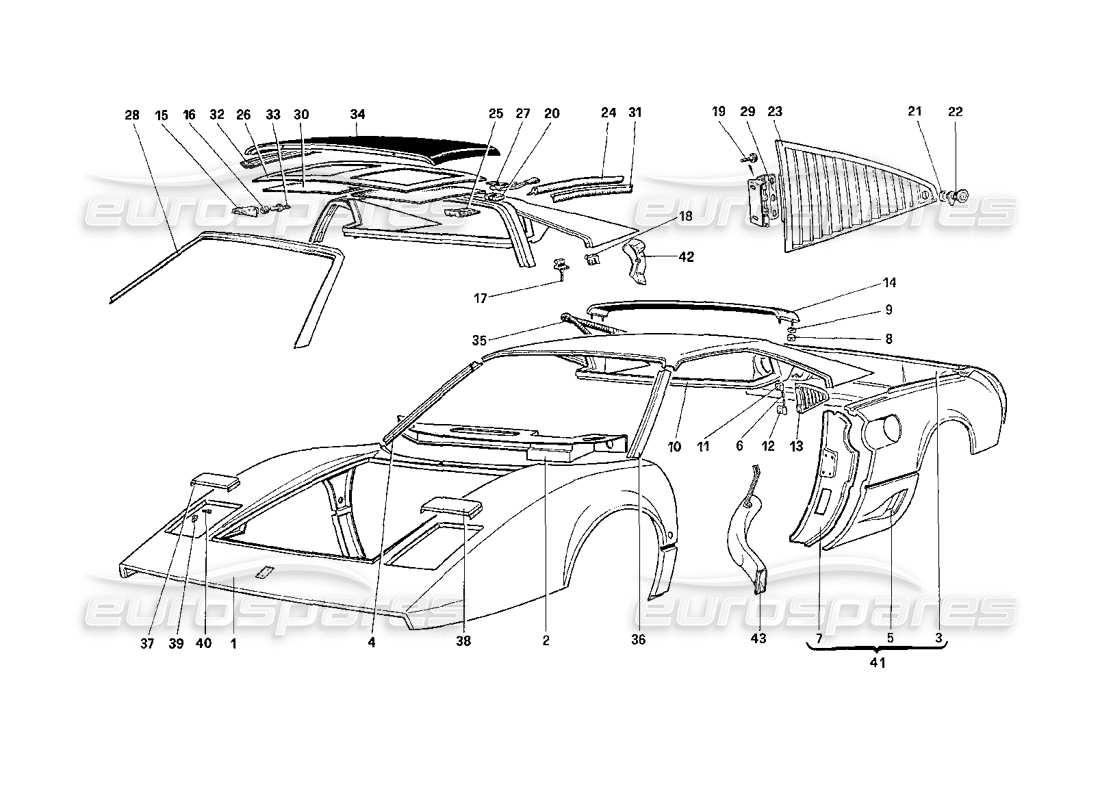

101 - Carrosserie - Éléments extérieurs
Ferrari 208 Turbo (1989) Body Shell - Outer Elements Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces

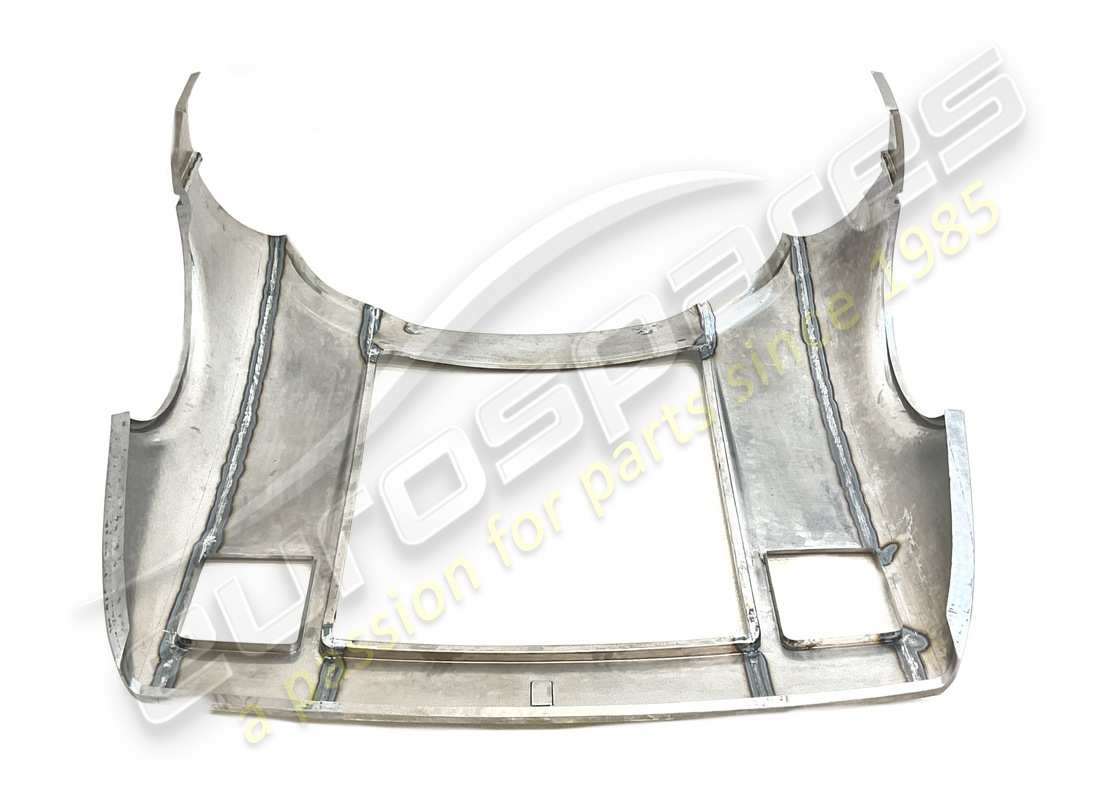

# 001
MPN: 61751200
PANNEAU AVANT
depuis £6 896,56
depuis £6 896,56
Cette pièce remplace le numéro de pièce 61851200 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 61797700
(V) PANNEAU
depuis £151,81
depuis £151,81
Cette pièce remplace la pièce numéro 60258803 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 62489600
(N) PANNEAU
depuis £228,86
depuis £228,86
# 003
MPN: 61109600
PANNEAU ARRIÈRE
depuis £1 312,50
depuis £1 312,50
# 004
MPN: 61141100
PANNEAU POUR POTEAUX DROIT - GTB
depuis £125,82
depuis £125,82
Cette pièce remplace le numéro de pièce 60320405 - et 1 plus. Cliquez pour voir les détails

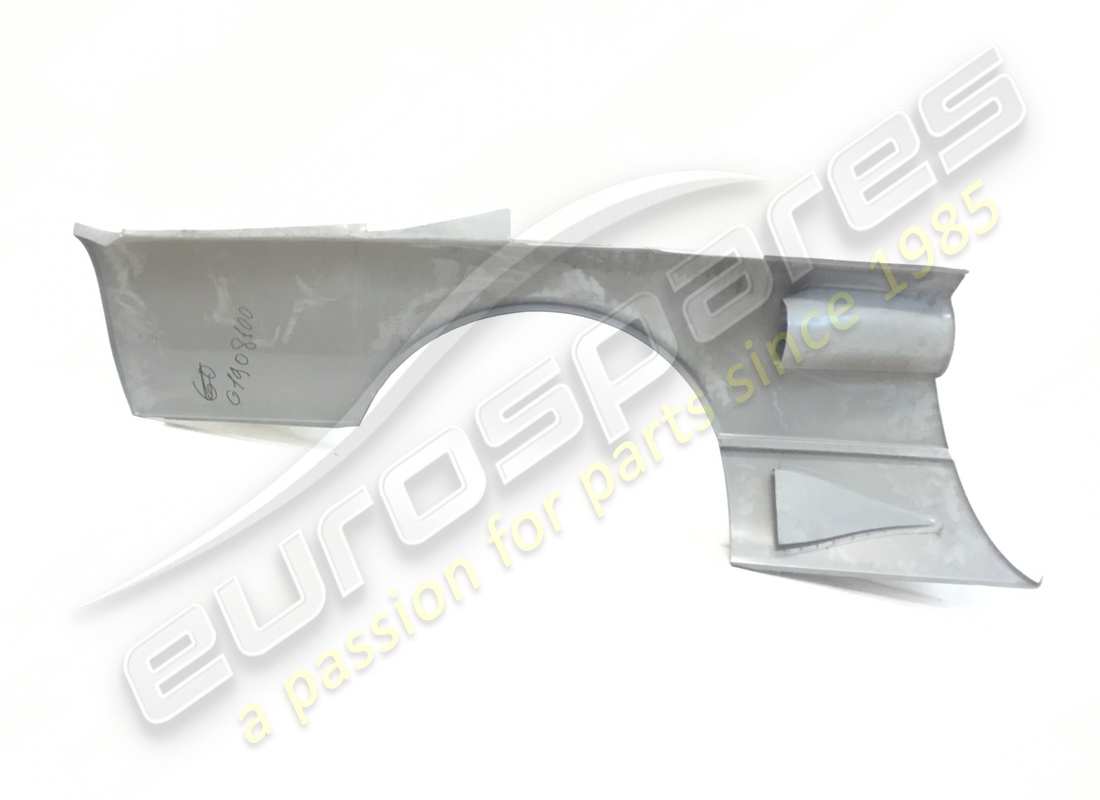

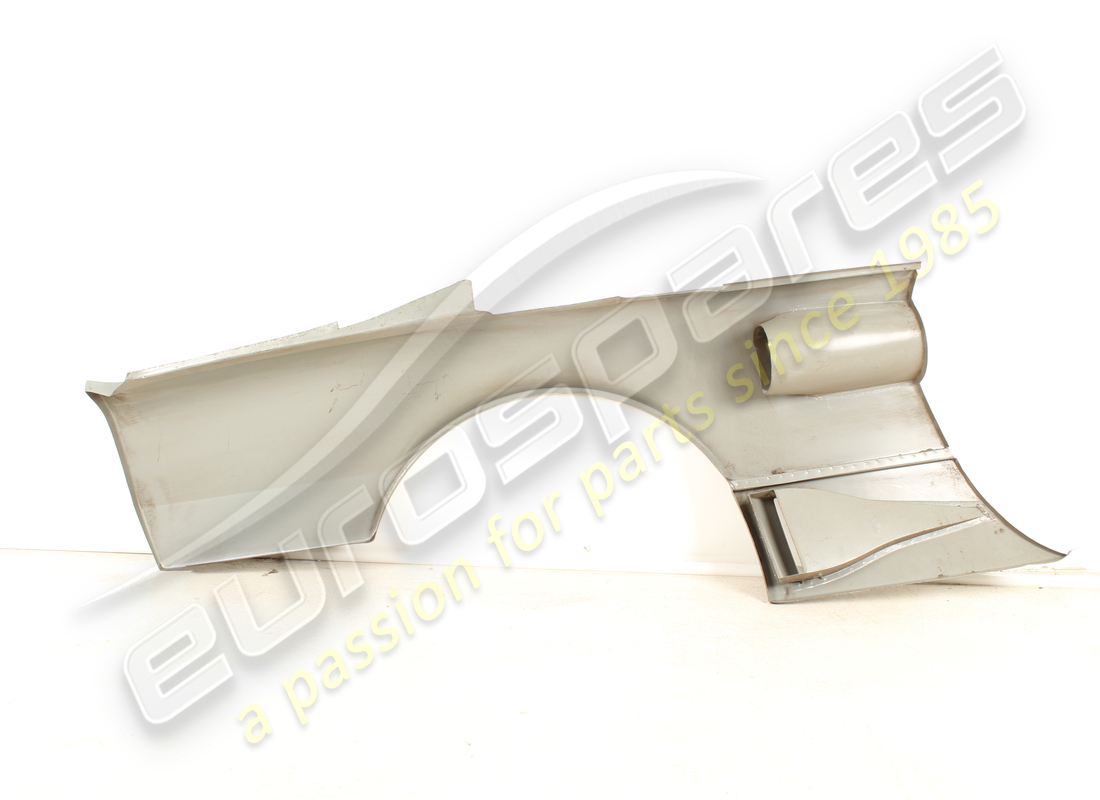

# 005
MPN: 61908000
AILE ARRIÈRE DROIT - GTB
Jusqu'à la voiture no. 69451
depuis £2 245,60
depuis £2 245,60
# 005
MPN: 61908100
AILE ARRIÈRE GAUCHE - GTB
Jusqu'à la voiture no. 69451
depuis £2 245,60
depuis £2 245,60
# 005
MPN: 62355000
AILE ARRIÈRE DROIT - GTB
De la voiture no. 69453
depuis £2 012,65
depuis £2 012,65
# 005
MPN: 62355100
AILE ARRIÈRE GAUCHE - GTB
De la voiture no. 69453
depuis £2 012,65
depuis £2 012,65
# 005
MPN: 62461200
AILE ARRIÈRE DROIT - GTS
depuis £2 419,11
depuis £2 419,11
# 005
MPN: 62461300
AILE ARRIÈRE GAUCHE -GTS
depuis £1 866,96
depuis £1 866,96
# 006
MPN: 60042108
Code PIN - GTB
depuis £4,18
depuis £4,18
# 007
MPN: 60216801
PILIER DROIT POUR AILE
depuis £98,00
depuis £98,00
Cette pièce remplace le numéro de pièce 60216802
# 007
MPN: 60216900
PILON GAUCHE POUR AILE
depuis £98,00
depuis £98,00
Cette pièce remplace le numéro de pièce 60216901
# 008
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
# 009
MPN: 12643724
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 010
MPN: 60214806
PANNEAU DE TOIT - GTB
depuis £5 766,68
depuis £5 766,68
# 011
MPN: 60040805
CHARNIÈRE SUPÉRIEURE - GTB
depuis £46,61
depuis £46,61
# 012
MPN: 60040706
CHARNIÈRE INFÉRIEURE - GTB
depuis £72,33
depuis £72,33
# 013
MPN: 60057809
GRILLE DROIT - GTB
Remplacement
Remplacement
# 013
MPN: 60337409
GRILLE GAUCHE - GTB
depuis £755,07
depuis £755,07
Cette pièce remplace le numéro de pièce 60036001

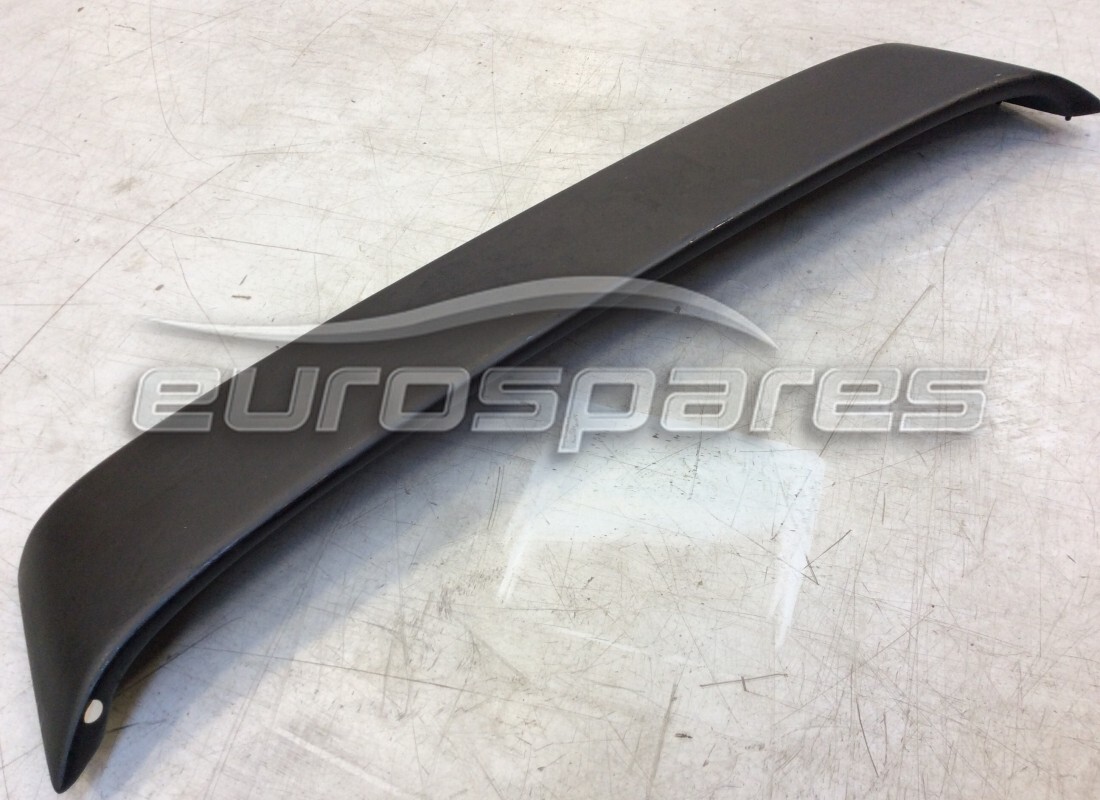

# 014
MPN: 61024700
SPOYLER ÉLÉGANT
depuis £763,08
depuis £763,08
# 014
MPN: 61290200
SPOILER DE TOIT
depuis £437,56
depuis £437,56
# 015
MPN: 60336807
SUPPORT AVANT - GTS
depuis £42,32
depuis £42,32
# 016
MPN: 60433604
PROTECTION POUR PIN - GTS
depuis £32,34
depuis £32,34
Cette pièce remplace le numéro de pièce 60433600
# 017
MPN: 60551400
ŒILLET CENTRAL - GTS
Remplacement
Remplacement
# 018
MPN: 61989600
ANNEAU ARRIÈRE - GTS
Jusqu'au wagon n° 76681 côté droit et gauche - Depuis le wagon n° 76683 uniquement côté droit
depuis £3,81
depuis £3,81
# 019
MPN: 60892600
ŒILLET - GTS
depuis £10,12
depuis £10,12
Cette pièce remplace le numéro de pièce 20043808
# 020
MPN: 60395506
PROTECTION DE POIGNÉE - GTS
Remplacement
Remplacement
# 021
MPN: 61819400
ECROU POUR GRILLE - GTS
depuis £2,74
depuis £2,74
# 022
MPN: 61819300
BLOC POUR GRILL - GTS
depuis £315,00
depuis £315,00
# 023
MPN: 61818600
GRILLE DROITE - GTS
depuis £300,14
depuis £300,14
# 023
MPN: 61818700
GRILLE GAUCHE - GTS
depuis £284,05
depuis £284,05
Cette pièce remplace la pièce numéro 60336302 que nous avons en stock
# 024
MPN: 60608300
GOUTTIÈRE DROITE - GTS
depuis £376,16
depuis £376,16
Cette pièce remplace le numéro de pièce 60415304
# 024
MPN: 60608400
GOUTTIÈRE GAUCHE - GTS
depuis £133,44
depuis £133,44
Cette pièce remplace le numéro de pièce 60415403
# 025
MPN: 60500500
SUPPORT ARRIÈRE - GTS
depuis £19,37
depuis £19,37
Cette pièce remplace le numéro de pièce 60879900 - et 1 plus. Cliquez pour voir les détails
# 026
MPN: 61203000
REVÊTEMENT - GTS
depuis £205,81
depuis £205,81
# 027
MPN: 60421500
POIGNÉE - GTS
depuis £425,21
depuis £425,21
Cette pièce remplace le numéro de pièce 60337102
# 028
MPN: 60872700
CADRE POUR PARE-BRISE - GTS
depuis £570,47
depuis £570,47
Cette pièce remplace le numéro de pièce 60362209
# 029
MPN: 60325305
CHARNIÈRE DE GRILLE - GTS
depuis £58,68
depuis £58,68
# 030
MPN: 61202800
COUVERCLE DROIT - GTS
depuis £104,78
depuis £104,78
# 030
MPN: 61202900
REVÊTEMENT GAUCHE - GTS
depuis £129,29
depuis £129,29
# 031
MPN: 60608500
JOINT DE TOIT - GTS
depuis £44,18
depuis £44,18
Cette pièce remplace le numéro de pièce 60373305
# 032
MPN: 62341700
JOINT DROIT - GTS
Après épuisement 60398104
depuis £109,22
depuis £109,22
# 032
MPN: 62341800
JOINT - GTS
depuis £109,22
depuis £109,22
# 032
MPN: 62341800
JOINT GAUCHE - GTS
Après épuisement 60398104
depuis £109,22
depuis £109,22
# 033
MPN: 60189008
PIN AVANT - GTS
depuis £32,81
depuis £32,81
# 034
MPN: 61128700
TOIT DUR - GTS
depuis £1 464,75
depuis £1 464,75
Cette pièce remplace le numéro de pièce 60328903 - et 5 plus. Cliquez pour voir les détails
# 035
MPN: 60528300
joint
depuis £8,02
depuis £8,02
# 036
MPN: 61141200
PANNEAU POUR POTEAU GAUCHE - GTB
depuis £138,14
depuis £138,14
Cette pièce remplace le numéro de pièce 60320504 - et 1 plus. Cliquez pour voir les détails
# 037
MPN: 61810800
COUVERCLE DROIT
utiliser le numéro de pièce : 61810810
Remplacement
Remplacement
# 037
MPN: 61810810
COUVERCLE DROIT
Cette pièce remplace le numéro de pièce 61810800
# 038
MPN: 61810910
COUVERCLE GAUCHE
depuis £36,65
depuis £36,65
Cette pièce remplace le numéro de pièce 61810900
# 039
MPN: 20273603
AGRAFE
depuis £0,65
depuis £0,65
Cette pièce remplace le numéro de pièce 20273602
# 040
MPN: 15903878
VIS
Remplacement
Remplacement
# 041
MPN: 61908200
PANNEAU ARRIÈRE COMPLET - GTB
Jusqu'à la voiture no. 69453
depuis £3 634,50
depuis £3 634,50
# 041
MPN: 61910600
PANNEAU ARRIÈRE COMPLET - GTS
depuis £4 617,56
depuis £4 617,56
# 041
MPN: 62348600
PANNEAU ARRIÈRE COMPLET - GTB
De la voiture no. 69455
depuis £3 876,73
depuis £3 876,73
# 042
MPN: 62460200
ANNEAU ARRIÈRE GAUCHE.- GTS
De la voiture no. 76683
depuis £12,53
depuis £12,53
# 043
MPN: 61911600
CONDUIT POUR DROIT NACA
depuis £248,61
depuis £248,61
# 043
MPN: 61911700
CONDUIT POUR GAUCHE NACA
depuis £236,77
depuis £236,77
-part-diagram-102.webp "FERRARI 208 TURBO (1989) PARE-CHOCS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 208 TURBO (1989) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 208 TURBO (1989) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 208 TURBO (1989) COMPARTIMENT À BAGAGES ET PASSAGERS. ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 208 TURBO (1989) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 208 TURBO (1989) CAPOT ARRIÈRE ET REVÊTEMENT DU COMPARTIMENT À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 208 TURBO (1989) PORTES (JUSQU'À LA VOITURE 71595) SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 208 TURBO (1989) PORTES (DEPUIS LA VOITURE 71597) SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 208 TURBO (1989) PORTES (DEPUIS LA VOITURE 71597) SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 208 TURBO (1989) PORTES (DEPUIS LA VOITURE 75929) SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 208 TURBO (1989) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 208 TURBO (1989) GARNITURES INTÉRIEURES, ACCESSOIRES ET SIÈGES SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 208 TURBO (1989) SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 208 TURBO (1989) TUNNEL ET TOIT SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 208 TURBO (1989) PANNEAU D'INSTRUMENTS (JUSQU'À LA VOITURE 71595) SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 208 TURBO (1989) PANNEAU D'INSTRUMENTS (DEPUIS LA VOITURE 71597) SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI 208 TURBO (1989) INSTRUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI 208 TURBO (1989) SYSTÈME ÉLECTRIQUE - CÂBLES - FUSIBLES - RELAIS SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI 208 TURBO (1989) LUMIÈRES EXTERNES ET MOULURES SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI 208 TURBO (1989) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI 208 TURBO (1989) ESSUIE-GLACE, RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI 208 TURBO (1989) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI 208 TURBO (1989) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 208 TURBO (1989) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 208 TURBO (1989) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 208 TURBO (1989) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI 208 TURBO (1989) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 208 TURBO (1989) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 208 TURBO (1989) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 208 TURBO (1989) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 208 TURBO (1989) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 208 TURBO (1989) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 208 TURBO (1989) TURBO - SYSTÈME DE CHARGE SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 208 TURBO (1989) CONDUITES DE DISTRIBUTEURS DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 208 TURBO (1989) PRISE D'AIR, COLLECTEURS ET ÉCHANGEURS DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 208 TURBO (1989) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 208 TURBO (1989) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 208 TURBO (1989) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 208 TURBO (1989) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 208 TURBO (1989) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 208 TURBO (1989) POMPE À EAU ET TUYAUTERIE SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 208 TURBO (1989) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 208 TURBO (1989) COMMANDE DE DÉBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 208 TURBO (1989) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 208 TURBO (1989) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET POMPE À HUILE SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 208 TURBO (1989) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 208 TURBO (1989) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 208 TURBO (1989) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 208 TURBO (1989) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 208 TURBO (1989) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 208 TURBO (1989) PEDAL BOAD - COMMANDES DE FREIN ET D'EMBRAYAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 208 TURBO (1989) SYSTÈME HYDRAULIQUE D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 208 TURBO (1989) SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 208 TURBO (1989) SYSTÈME DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 208 TURBO (1989) SYSTÈME ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 208 TURBO (1989) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 208 TURBO (1989) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 208 TURBO (1989) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 208 TURBO (1989) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 208 TURBO (1989) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 208 TURBO (1989) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 208 TURBO (1989) SUSPENSION AVANT - TRIANGLES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 208 TURBO (1989) SUSPENSION AVANT - TRIANGLES TRIANGULAIRES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 208 TURBO (1989) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 208 TURBO (1989) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 208 TURBO (1989) SUSPENSION ARRIÈRE - TRIANGLES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 208 TURBO (1989) SUSPENSION ARRIÈRE – TRIANGLES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 208 TURBO (1989) ROUES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 208 TURBO (1989) ROUES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 208 TURBO (1989) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 208 TURBO (1989) SYSTÈME DE PRODUCTION D'ÉLECTRICITÉ SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 208 TURBO (1989) COMPRESSEUR ET COMMANDES DE CLIMATISATION (JUSQU'AU NUMÉRO DE VOITURE 77246) SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 208 TURBO (1989) COMPRESSEUR ET COMMANDES DE CLIMATISATION (À PARTIR DE LA VOITURE N° 77247) SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 208 TURBO (1989) TROUSSE À OUTILS - DOCUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
