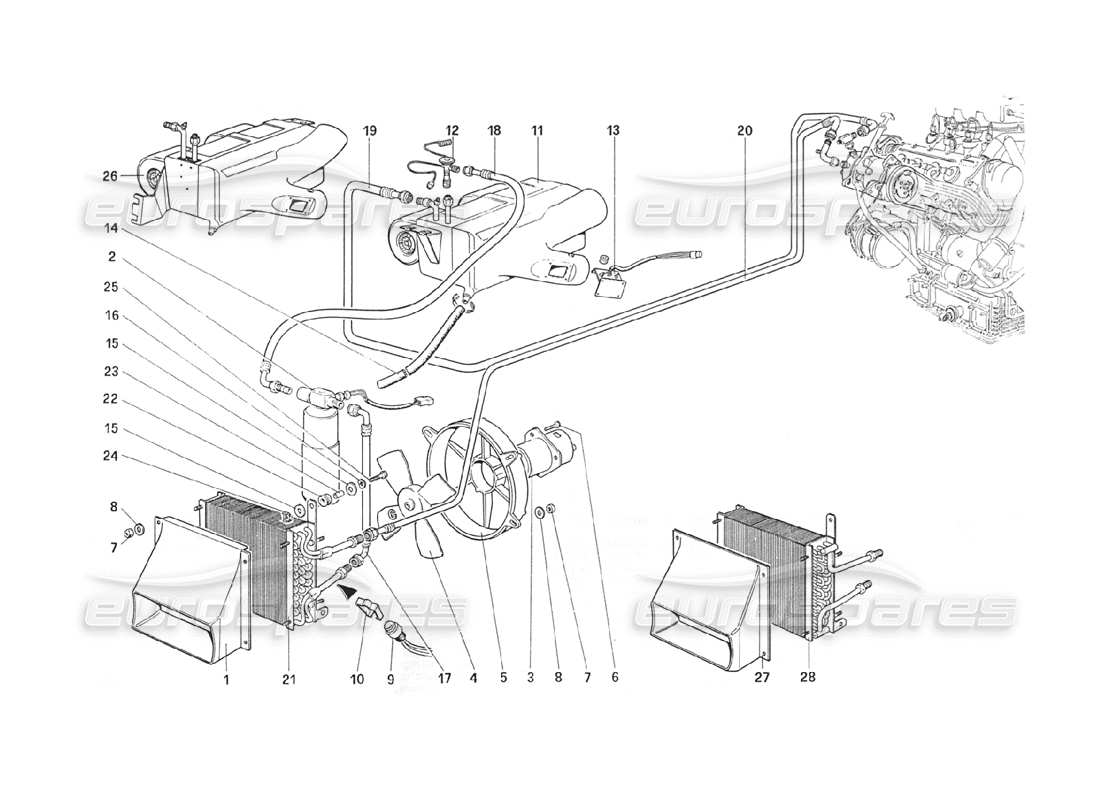

124 - Système de conditionnement d'air
Ferrari 208 Turbo (1989) Air Conditioning System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 61761000
CONDENSEUR D'ENTRÉE D'AIR
Jusqu'à la voiture no. 68461
depuis £512,01
depuis £512,01
# 002
MPN: 129101
FILTRE SÉCHOIR
depuis £156,78
depuis £156,78
Cette pièce remplace le numéro de pièce 114730 - et 5 plus. Cliquez pour voir les détails
# 002
MPN: 129101/A
FILTRE SÉCHOIR
depuis £105,61
depuis £105,61
Cette pièce remplace la pièce numéro 129101 que nous avons en stock - et 5 plus. Cliquez pour voir les détails
# 002
MPN: 61989500
FILTRE SÉCHOIR, COMPLET
Après épuisement PN. 114730-129101
depuis £142,87
depuis £142,87
# 003
MPN: 123136
MOTEUR ÉLECTRO-VENTILATEUR
depuis £692,24
depuis £692,24
# 003
MPN: 129102
PRESSOSTAT
Pour filtre de sèche-linge 129101 et 61989500
depuis £37,27
depuis £37,27
Cette pièce remplace le numéro de pièce 114730/S - et 1 plus. Cliquez pour voir les détails
# 004
MPN: 122953
VENTILATEUR
Jusqu'à la voiture 68461
depuis £63,41
depuis £63,41
# 004
MPN: 62441100
VENTILATEUR
Depuis la voiture 68463
depuis £38,42
depuis £38,42
# 005
MPN: 60870300
CONVOYEUR
Jusqu'à la voiture 68461
depuis £239,19
depuis £239,19
# 005
MPN: 62441200
CONVOYEUR
Depuis la voiture 68463
depuis £73,95
depuis £73,95
# 006
MPN: 123298
VIS
depuis £0,47
depuis £0,47
# 007
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
# 008
MPN: 12644401
Rondelle
depuis £0,53
depuis £0,53
# 009
MPN: 61047900
TERMOSWITCH BIMÉTALLIQUE
Remplacement
Remplacement
# 010
MPN: 61942400
AGRAFE
depuis £8,32
depuis £8,32
# 011
MPN: 61830500
Unité d'évaporateur
Jusqu'à la voiture no. 64651
depuis £1 553,13
depuis £1 553,13
# 012
MPN: 61742600
SOUPAPE DE DÉTENTE
depuis £26,39
depuis £26,39
Cette pièce remplace le numéro de pièce 109251 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 126856
TRANSISTOR DE PUISSANCE
depuis £47,33
depuis £47,33
# 014
MPN: 40166506
TUYAU D'ÉVACUATION DES CONDENSAT
Remplacement
Remplacement
# 015
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 016
MPN: 106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 61798100
TUYAU DU CONDENSEUR AU FILTRE DU SÉCHOIR
depuis £94,50
depuis £94,50
# 018
MPN: 114733
TUYAU SÉCHOIR FILTRE-ÉVAPORATEUR
depuis £51,23
depuis £51,23
# 019
MPN: 109868
TUYAU ÉVAPORATEUR - COMPRESSEUR
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 60724800
# 020
MPN: 106695
TUYAU COMPRESSEUR-CONDENSEUR
depuis £772,30
depuis £772,30
Cette pièce remplace le numéro de pièce 118628 - et 11 plus. Cliquez pour voir les détails
# 021
MPN: 61739200
CONDENSEUR - JUSQU'À LA VOITURE NO. 68461
depuis £919,79
depuis £919,79
# 022
MPN: 103549
BAGUE EN CAOUTCHOUC
depuis £0,74
depuis £0,74
# 023
MPN: 103550
ESPACEUR
depuis £28,08
depuis £28,08
Cette pièce remplace le numéro de pièce 4130913
# 024
MPN: 60659100
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 0-166-1-039-50 - et 1 plus. Cliquez pour voir les détails
# 025
MPN: 10902521
VIS
depuis £0,71
depuis £0,71
# 026
MPN: 61931600
Unité d'évaporateur
De la voiture no. 64653
depuis £1 575,00
depuis £1 575,00
Cette pièce remplace la pièce numéro 61830500 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 027
MPN: 61975500
ENTRÉE D'AIR POUR CONDENSEUR
De la voiture no. 68463
depuis £124,56
depuis £124,56
# 028
MPN: 61952100
CONDENSEUR
De la voiture no. 68463
depuis £596,24
depuis £596,24
