001 - Carters et culasses

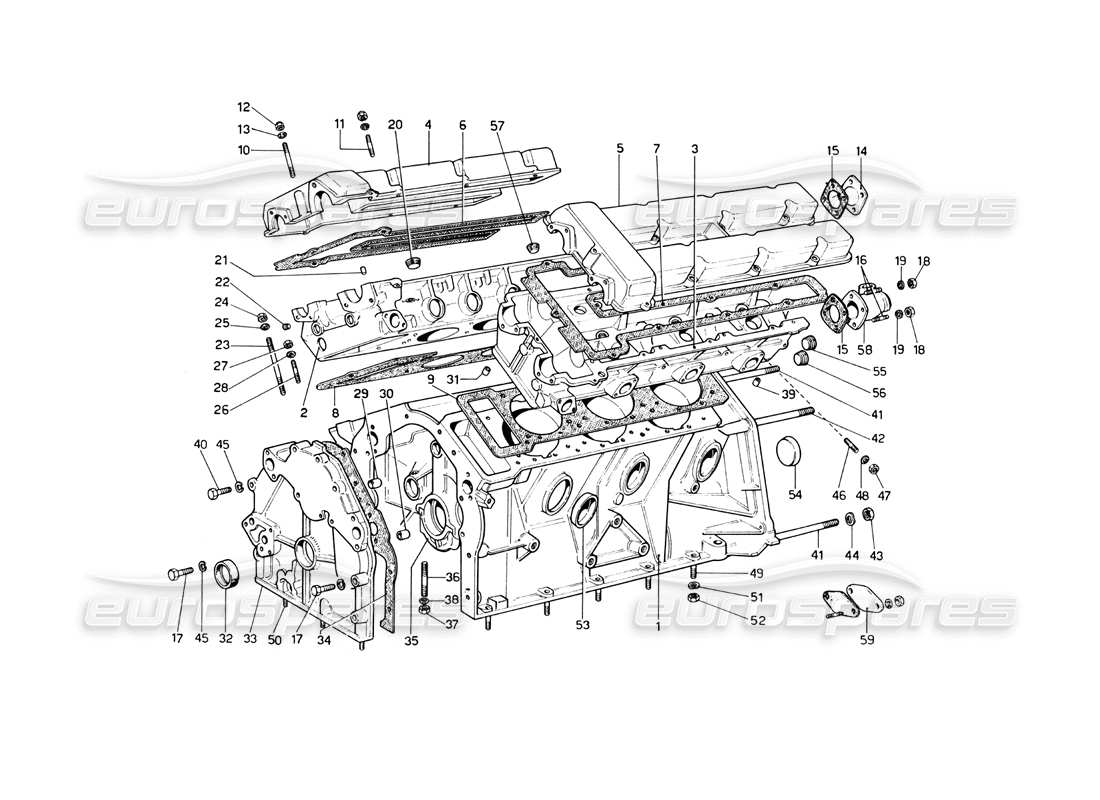

Ferrari 246 Dino (1975) Crankcase and Cylinder Heads Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 9101189/C
MOTEUR/BOITE DE VITESSES COMPLET (SERIE III)
depuis £74 000,00
depuis £74 000,00

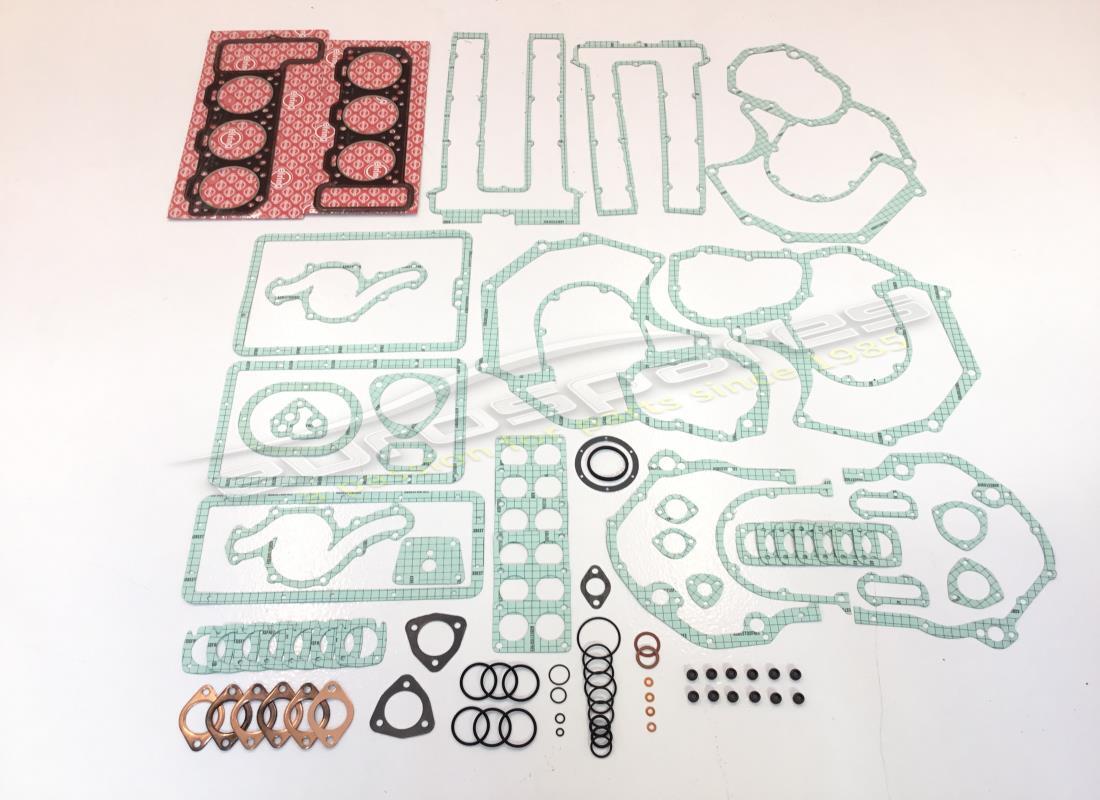

# 000
MPN: 95100122
JEU DE JOINTS OEM

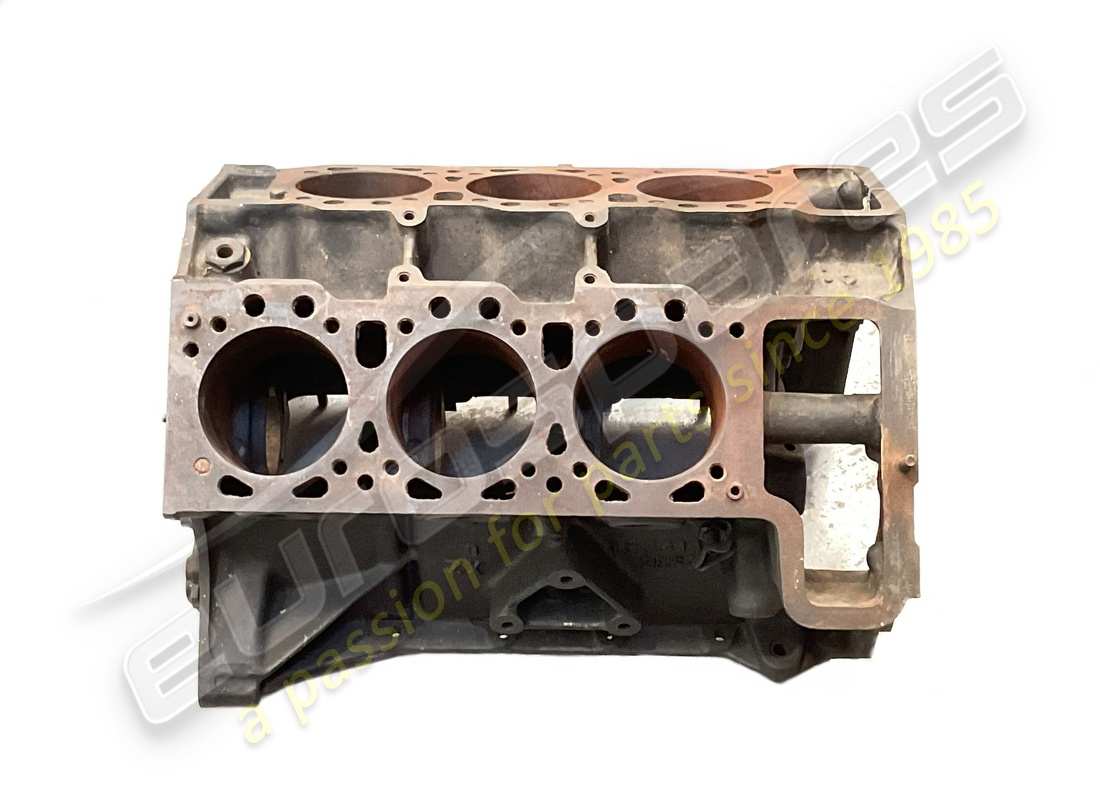

# 001
MPN: 9101189
BLOC MOTEUR
alternative : 9101189/X
depuis £5 197,50
depuis £5 197,50
# 002
MPN: 9162651
Culasse droite
# 003
MPN: 9162652
Culasse gauche
Cette pièce remplace le numéro de pièce 9162221

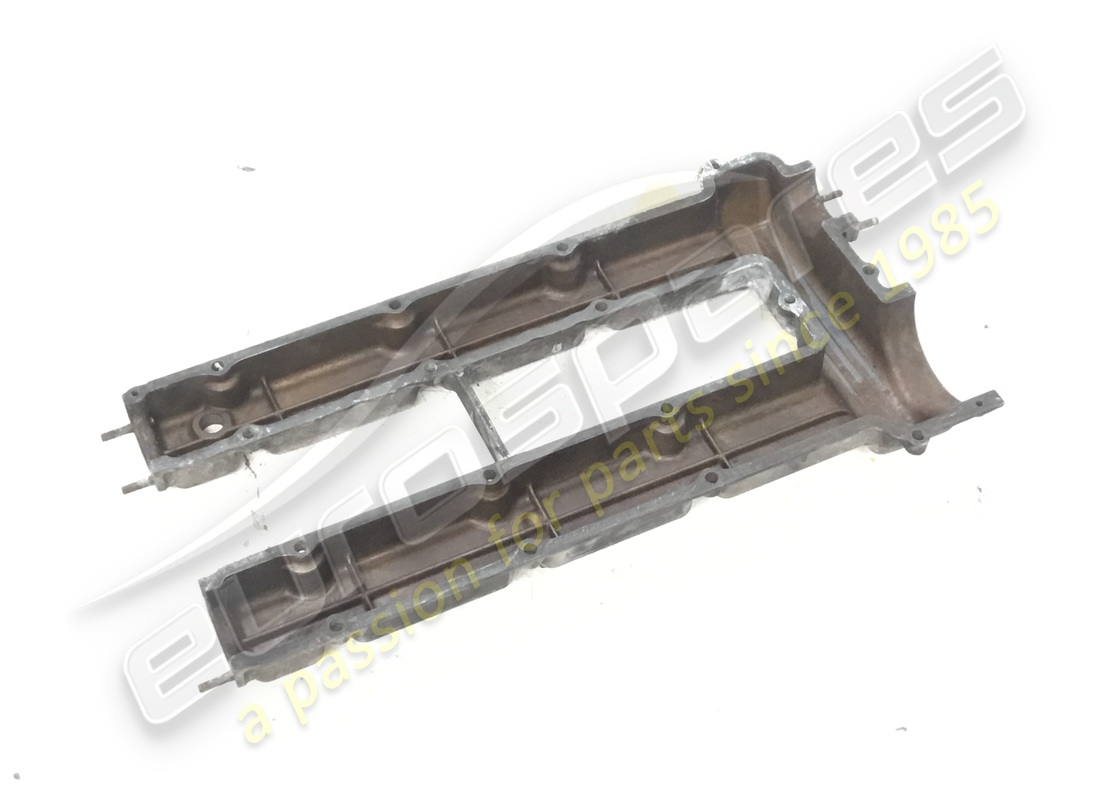

# 004
MPN: 4260948
COUVERCLE DE CAME DROIT
depuis £231,00
depuis £231,00

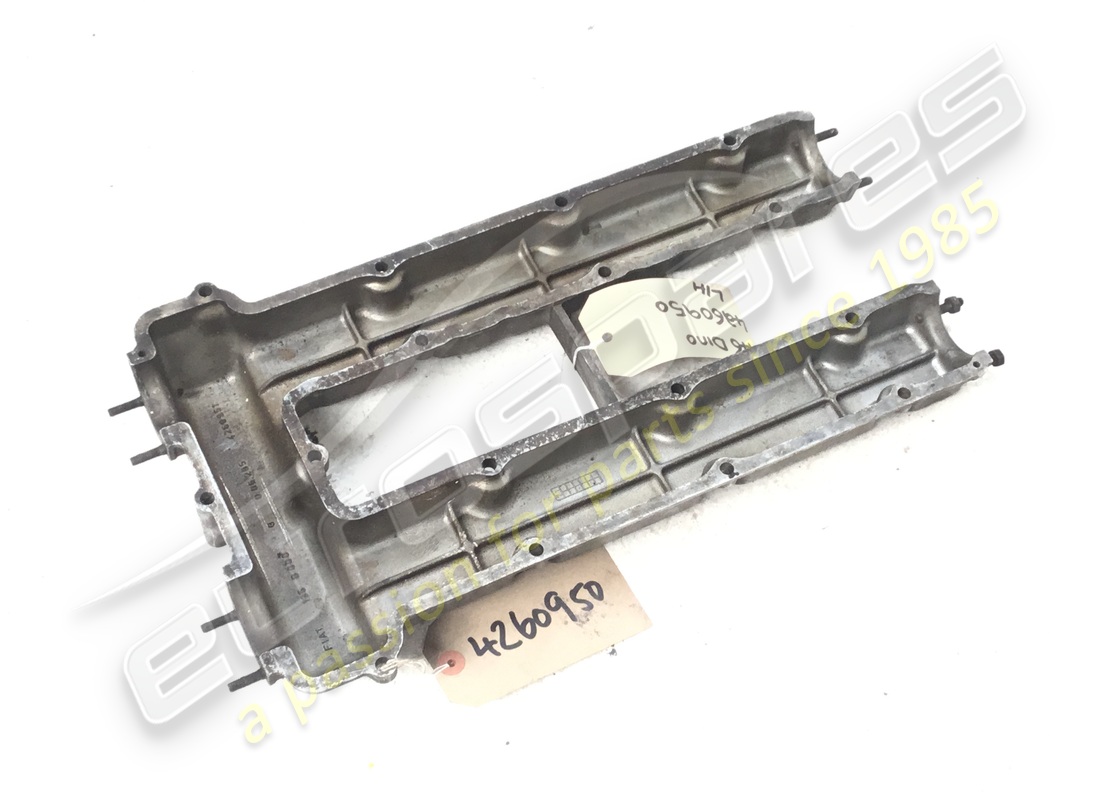

# 005
MPN: 4260950
COUVERCLE DE CAME GAUCHE
depuis £288,75
depuis £288,75

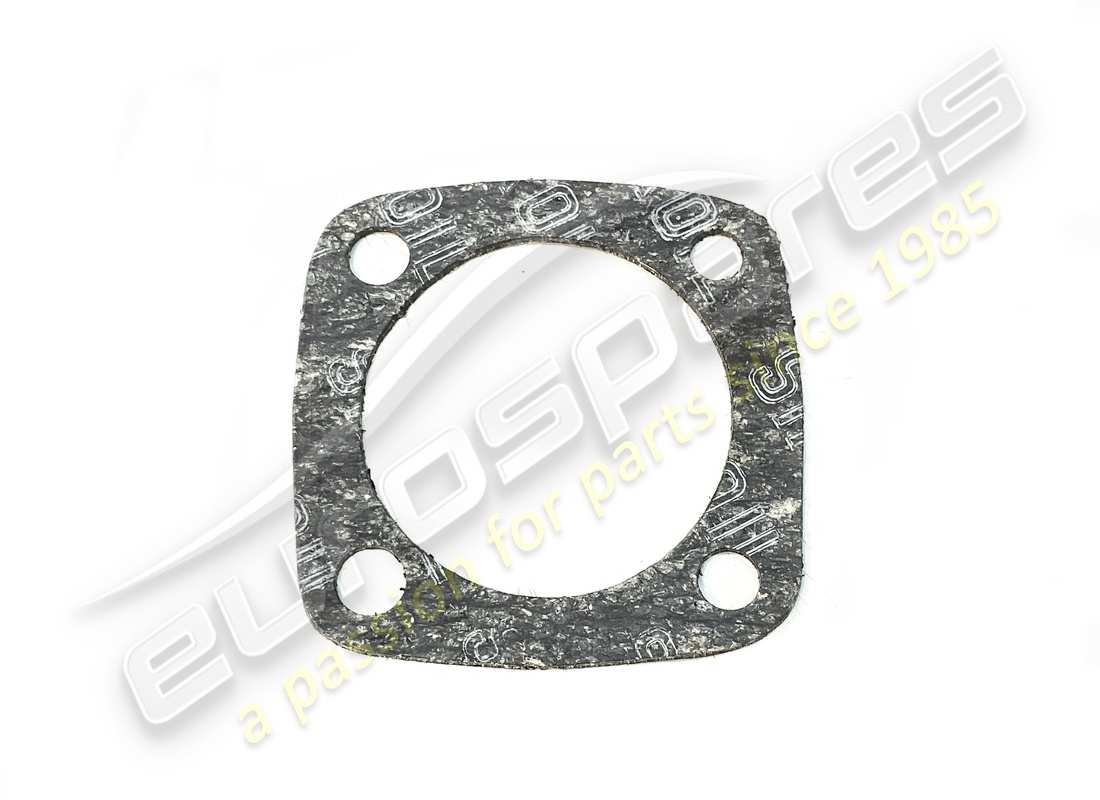

# 006
MPN: 4146624
JOINT OU JOINT
depuis £39,98
depuis £39,98

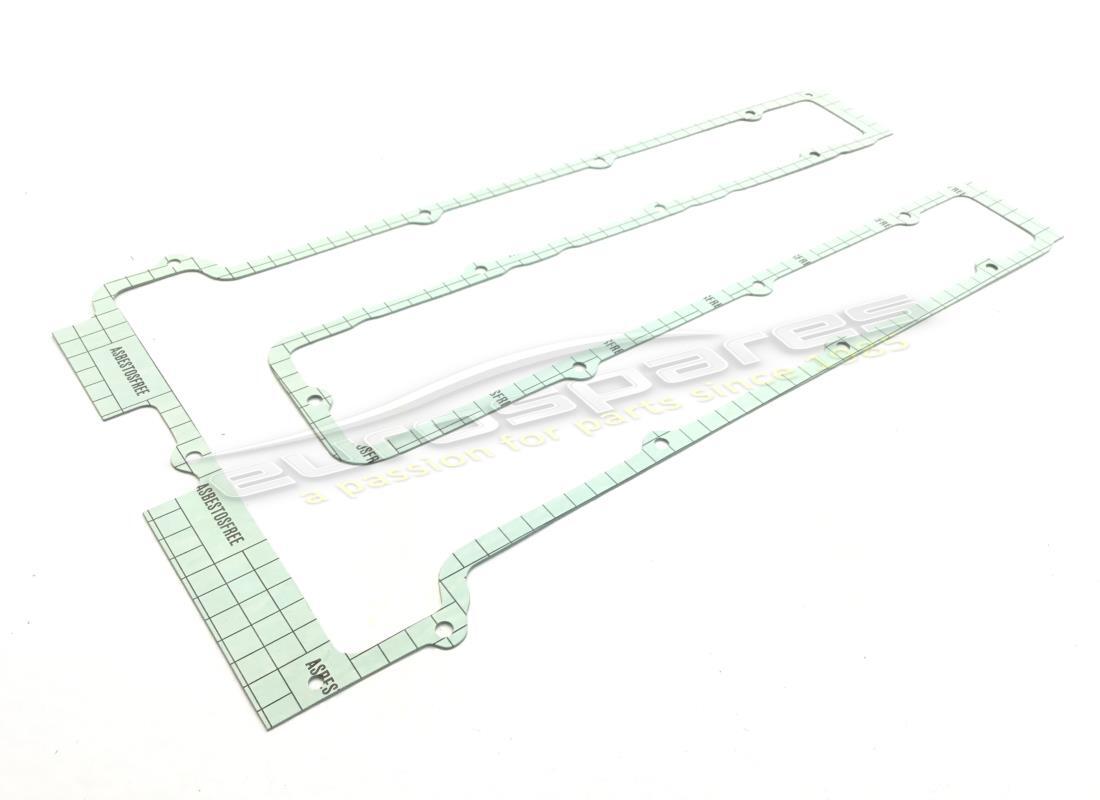

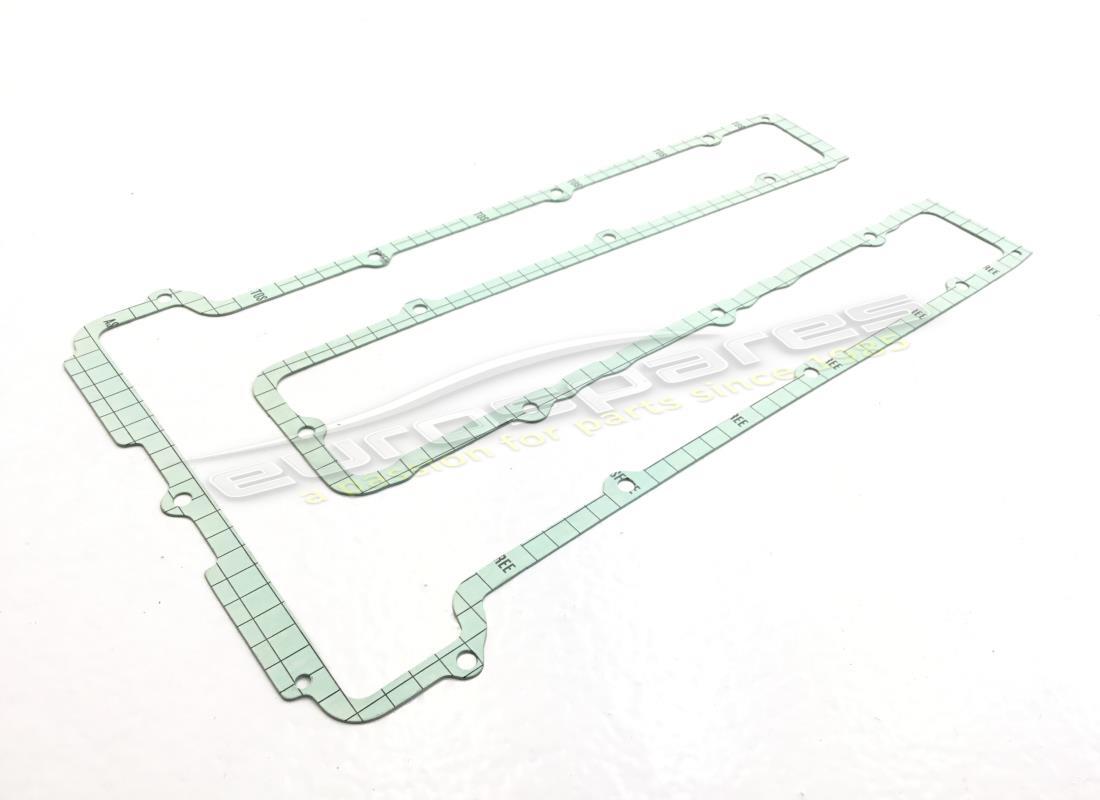

# 006

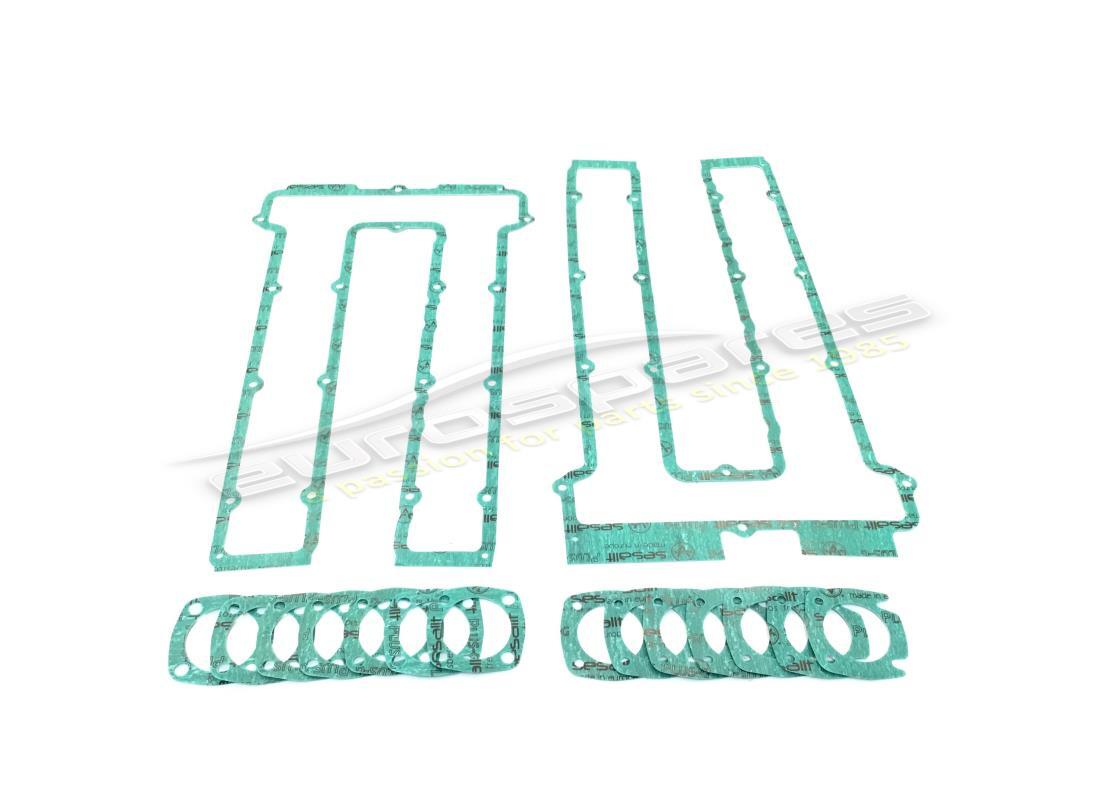

MPN: FCCG002
JEU DE JOINTS DE COUVERCLE DE CAME
Jeu de joints de couvercle de came
depuis £61,95
depuis £61,95
# 007
MPN: 4146626
JOINT OU JOINT
depuis £37,00
depuis £37,00

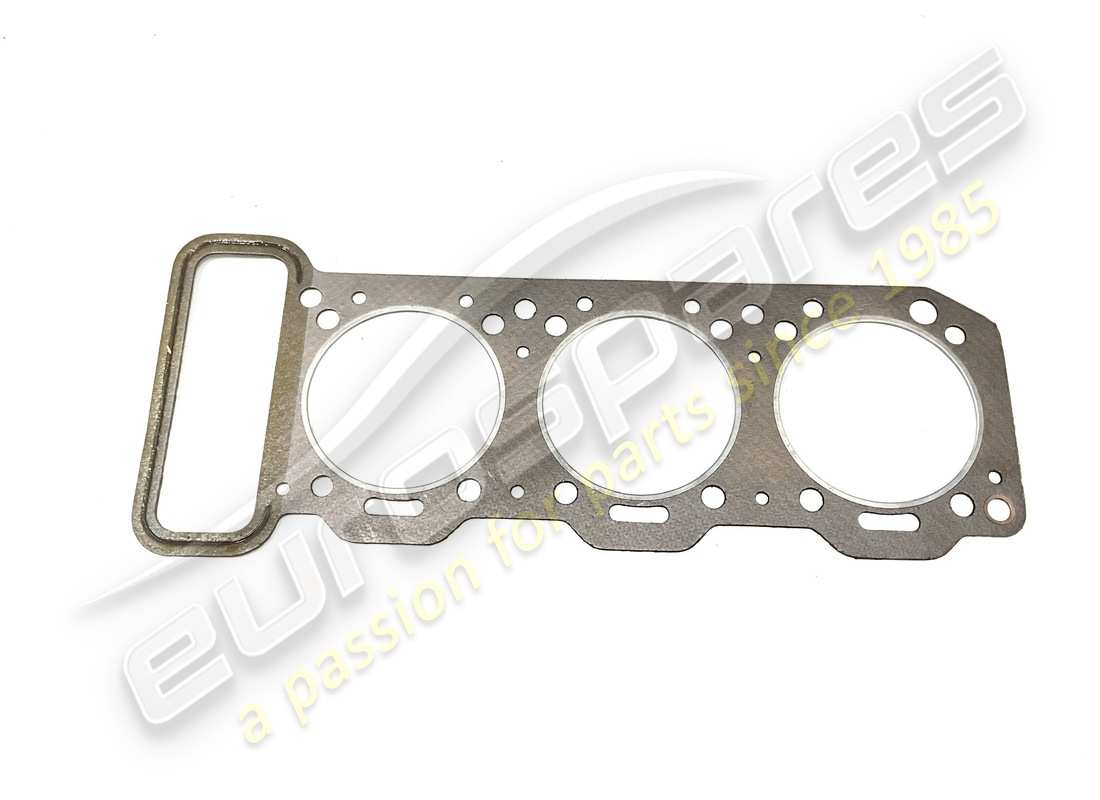

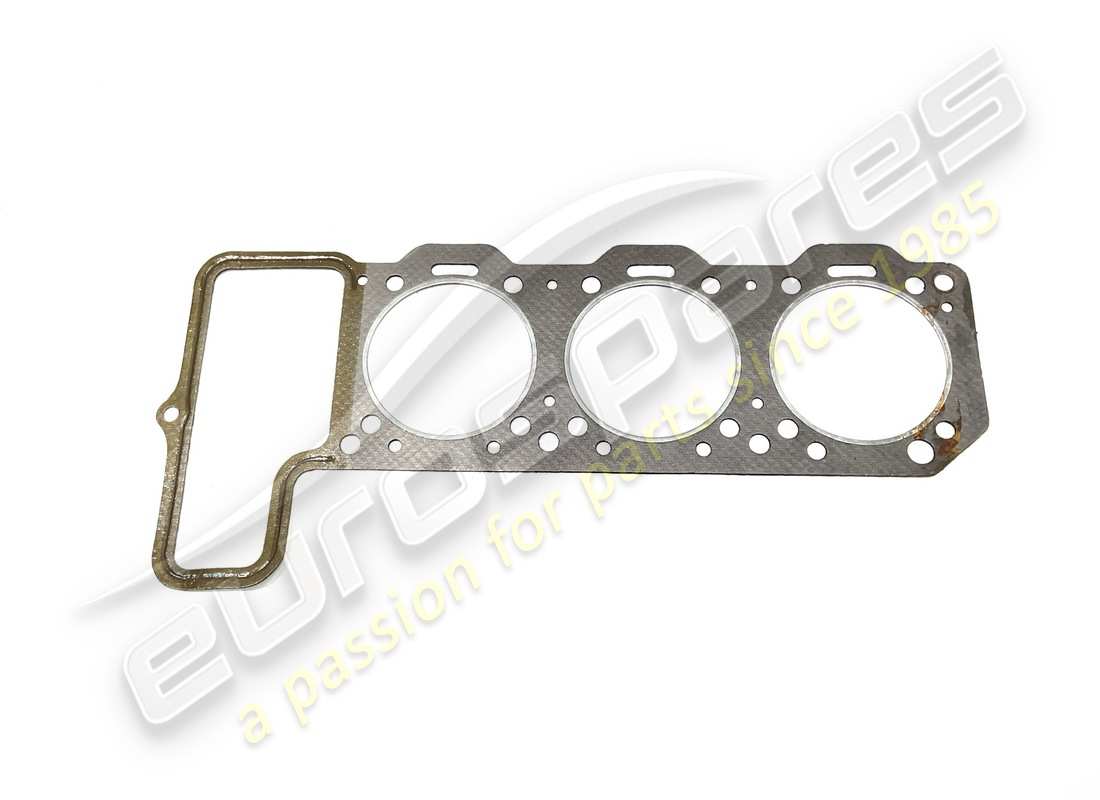

# 008
MPN: 4206571

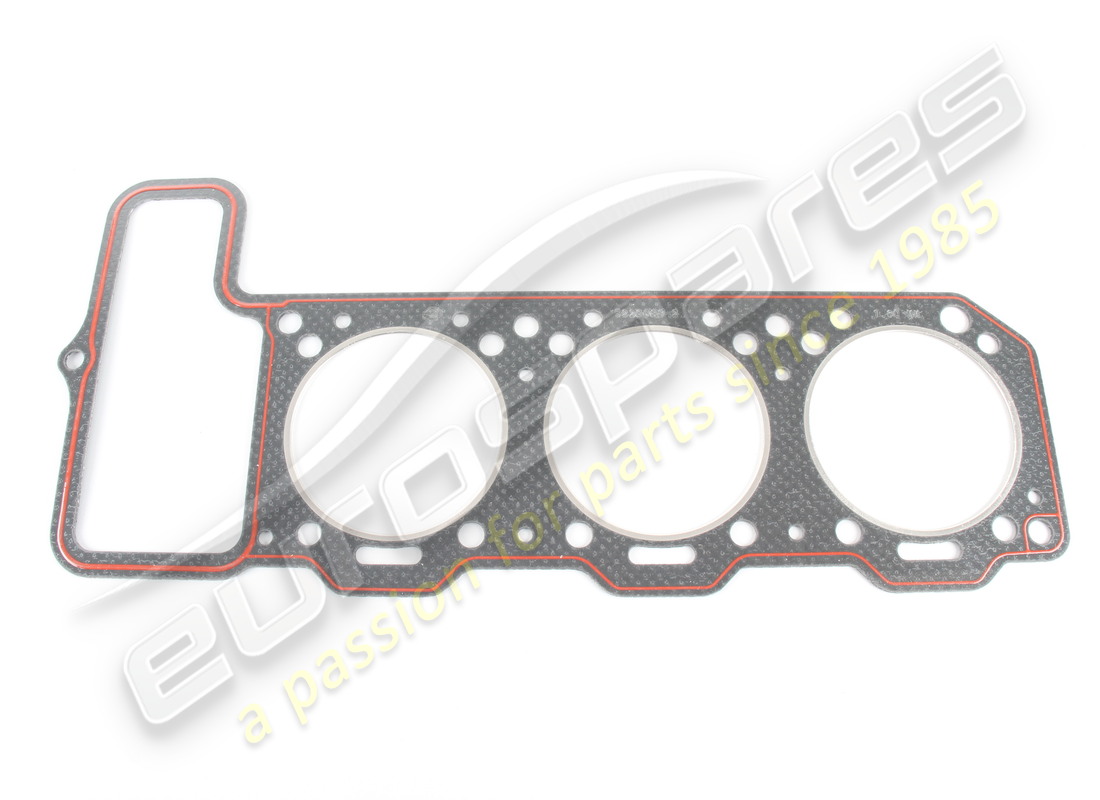

JOINT DE CULASSE DROIT
depuis £150,00
depuis £150,00
Ferrari 246 JOINT DE CULASSE DROIT Genuine Ferrari Pièce – Nouvelle (autre) en stock
NOUVEAU STOCK ANCIEN
NOUVEAU STOCK ANCIEN

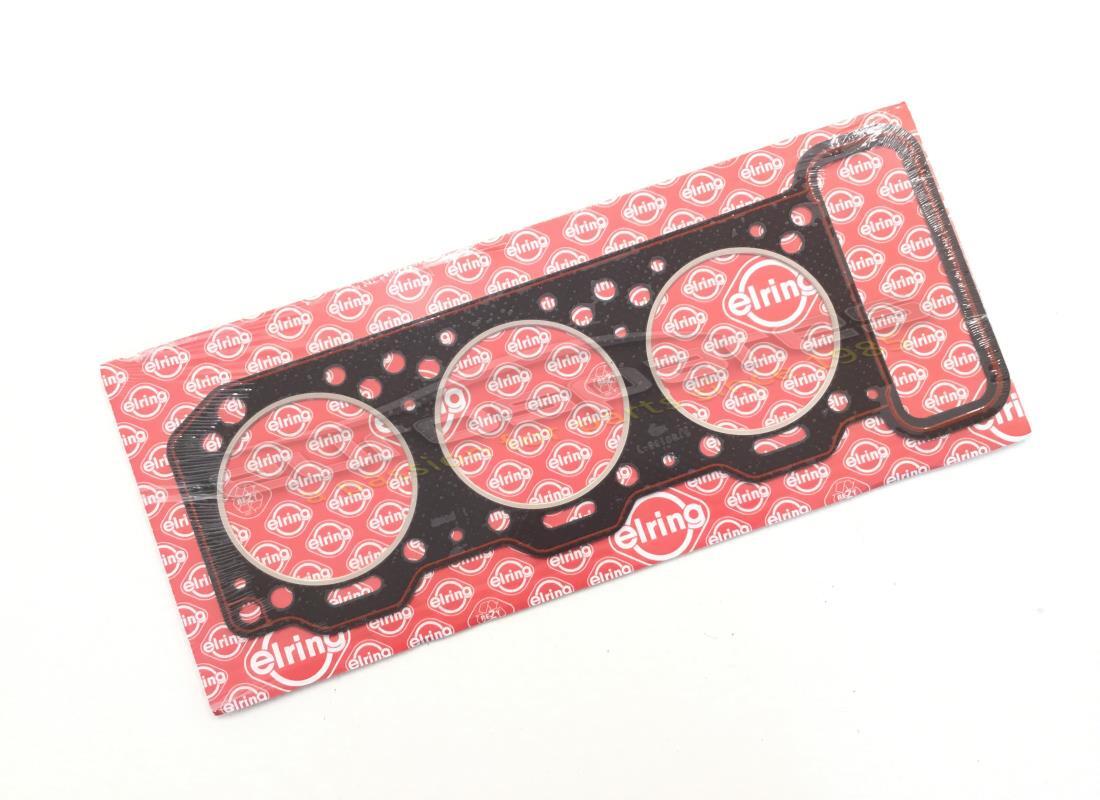

# 008
MPN: FHGA001

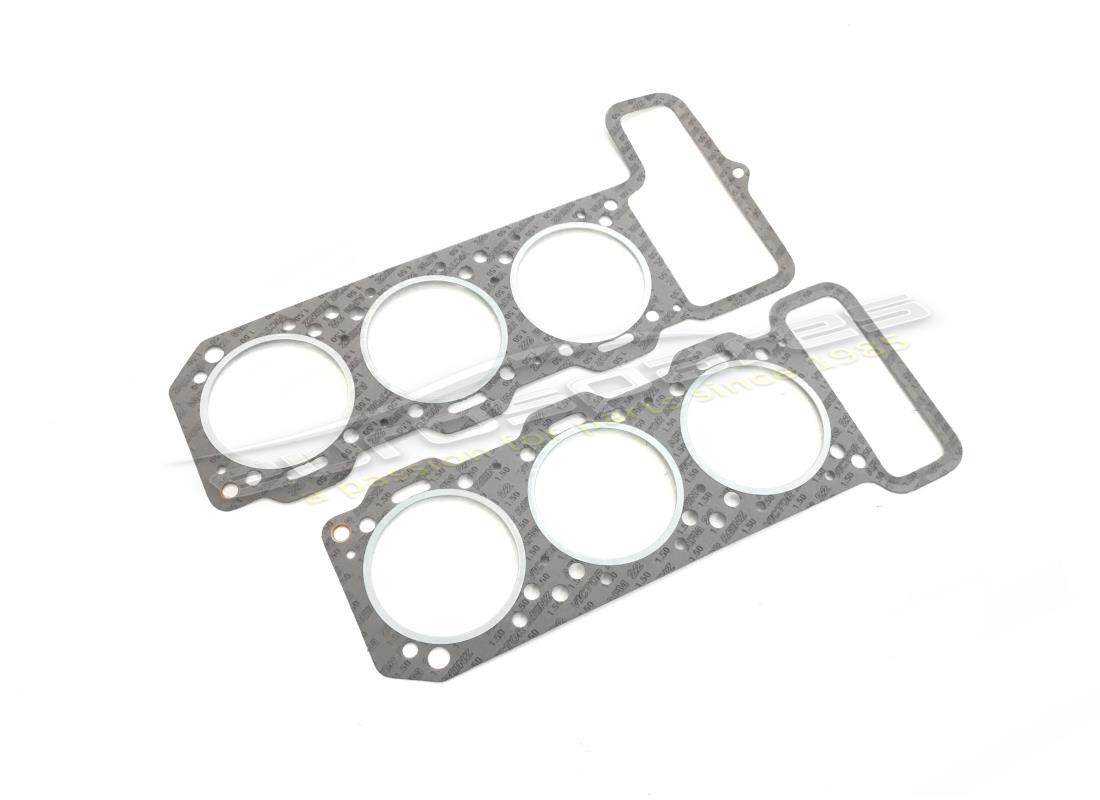

JEU DE JOINTS DE CULASSE
Comprend les numéros de pièce 4206571 et 4206572
depuis £115,50
depuis £115,50

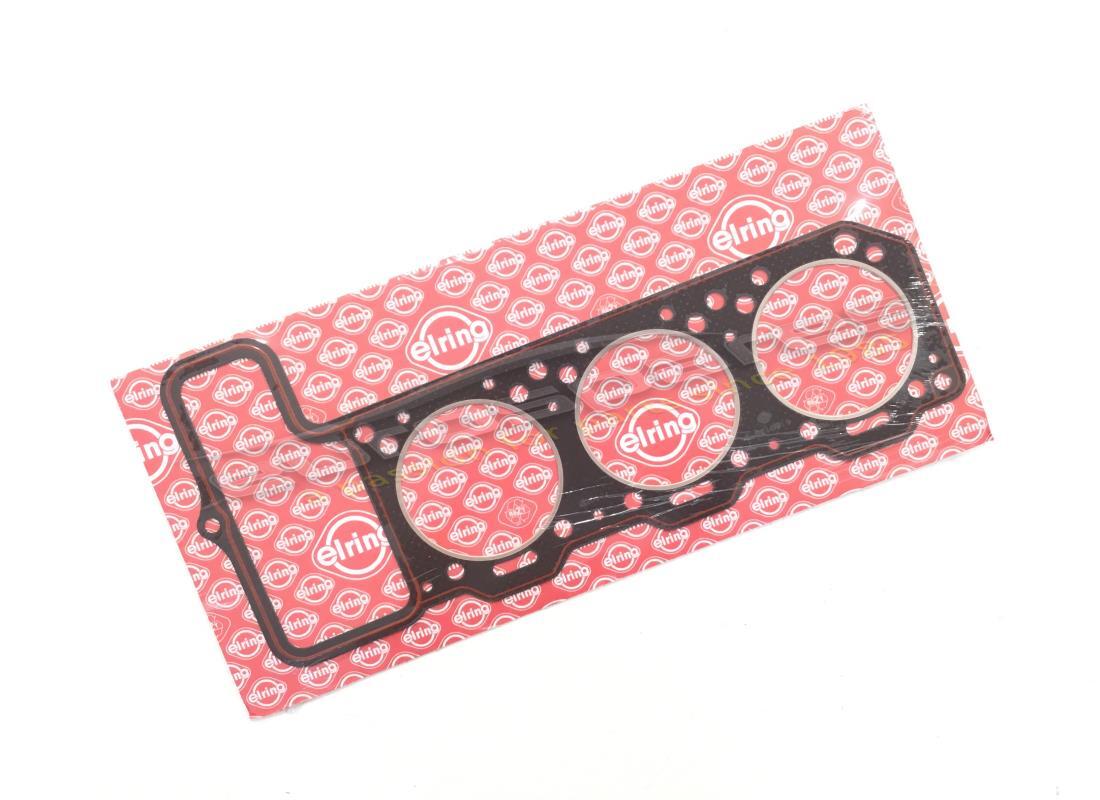

# 009
MPN: 4206572
JOINT DE CULASSE GAUCHE
depuis £150,00
depuis £150,00
# 010
MPN: 13542021
GOUJON FILETÉ
Remplacement
Remplacement
# 011
MPN: 13541124
GOUJON FILETÉ
depuis £12,29
depuis £12,29
Cette pièce remplace le numéro de pièce 13541121
# 012
MPN: 101239
ÉCROU À CAPUCHON
depuis £1,60
depuis £1,60
Cette pièce remplace le numéro de pièce 92310
# 013
MPN: 11197773
Rondelle
Remplacement
Remplacement
# 014
MPN: 4146627
CAPOT ARRIÈRE
depuis £78,99
depuis £78,99
# 014
MPN: 9162570
COUVERTURE
Vale dal N. 07184
# 015
MPN: 147633
joint
depuis £3,00
depuis £3,00
Cette pièce remplace le numéro de pièce 102796
# 016
MPN: 13541124
GOUJON FILETÉ
depuis £12,29
depuis £12,29
Cette pièce remplace le numéro de pièce 13541121
# 017
MPN: 16044121
VIS
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 11101220
# 018
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 019
MPN: 11197773
Rondelle
Remplacement
Remplacement

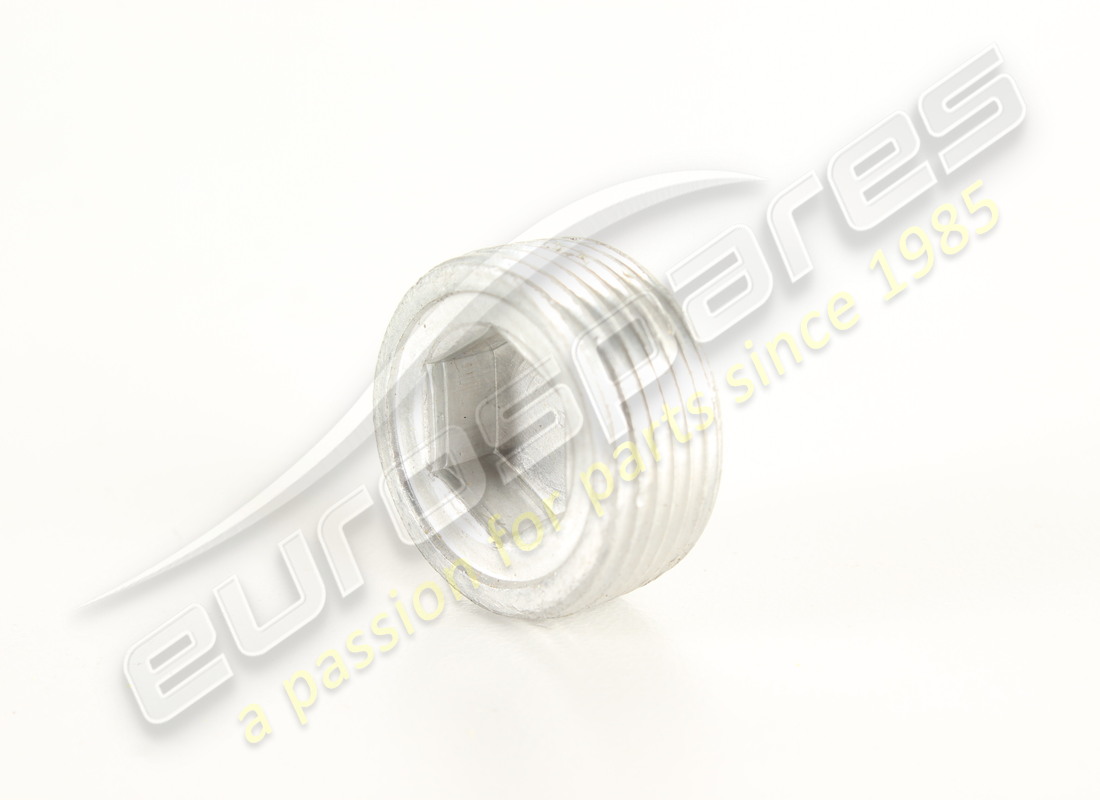

# 020
MPN: 163528
BOUCHON FILETÉ
depuis £2,25
depuis £2,25
Cette pièce remplace le numéro de pièce 10268450 - et 1 plus. Cliquez pour voir les détails
# 021
MPN: 4147337
GOUJON
depuis £5,15
depuis £5,15
# 022
MPN: 10269550
BOUCHON FILETÉ
depuis £1,66
depuis £1,66
# 023
MPN: 4206573
GOUJON
depuis £37,30
depuis £37,30
# 024
MPN: 4146619
NOIX
depuis £17,64
depuis £17,64
Cette pièce remplace le numéro de pièce 92399
# 025
MPN: 4146618
Rondelle
depuis £7,15
depuis £7,15
# 026
MPN: 13516924
GOUJON FILETÉ
depuis £1,42
depuis £1,42
Cette pièce remplace le numéro de pièce 13516921
# 027
MPN: 16100814
NOIX
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 16100811 - et 1 plus. Cliquez pour voir les détails
# 028
MPN: 11198074
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 029
MPN: 4146562
CHEVILLE DE CENTRAGE
depuis £2,10
depuis £2,10
# 030
MPN: 102704
CHEVILLE DE CENTRAGE
depuis £1,90
depuis £1,90
Cette pièce remplace le numéro de pièce 500805
# 031
MPN: 4146615
CHEVILLE DE CENTRAGE
depuis £10,52
depuis £10,52

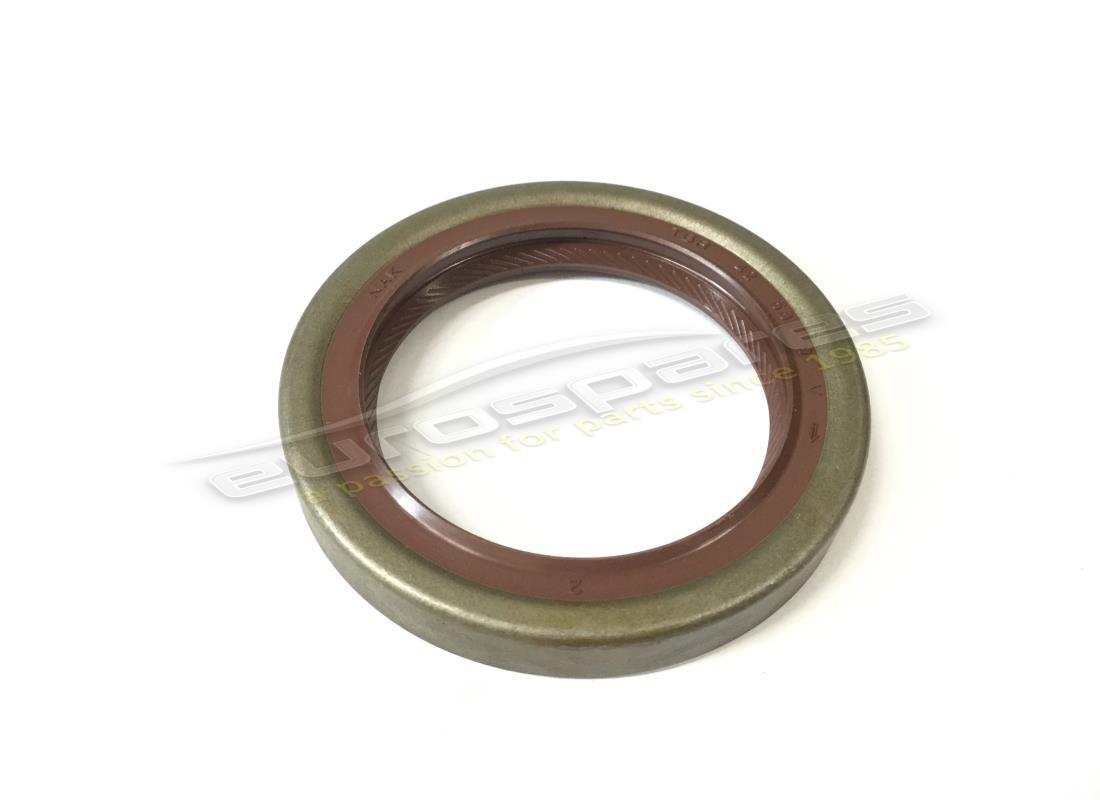

# 032
MPN: 40001080
BAGUE D'ÉTANCHÉITÉ
depuis £34,22
depuis £34,22
Cette pièce remplace le numéro de pièce 4177674 - et 1 plus. Cliquez pour voir les détails

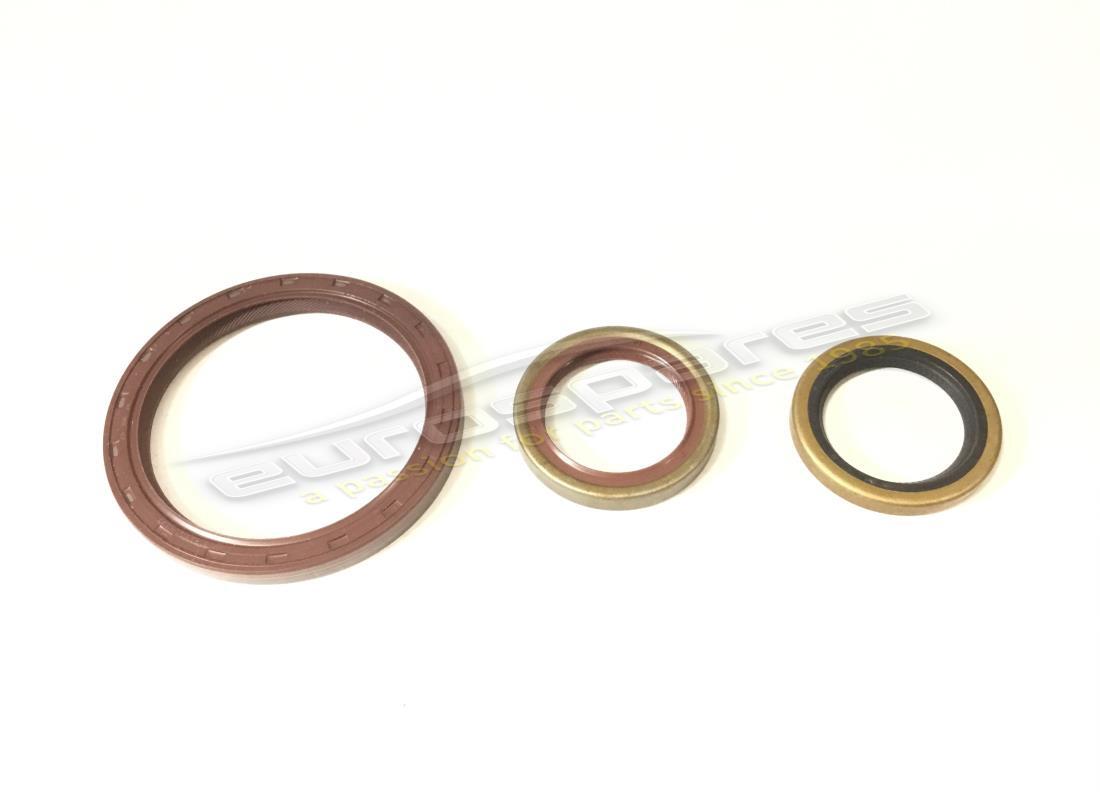

# 032
MPN: OILK246
KIT DE JOINT D'HUILE MOTEUR
Le kit de joints d'huile d'origine comprend : x1 200323 / x1 40000210 / x1 40001080
# 033
MPN: 220804
COUVERTURE
# 033
MPN: 220809
COUVERTURE
# 034
MPN: 4234147
joint
depuis £28,71
depuis £28,71
# 035
MPN: 4206556
CHAPEAU DE ROULEMENT INTERMÉDIAIRE
# 035
MPN: 4206557
BOUCHON RÉSEAU ARRIÈRE
# 035
MPN: 4206558
BOUCHON SECTEUR
# 036
MPN: 4218020
GOUJON
depuis £29,40
depuis £29,40
# 037
MPN: 4218021
NOIX
# 038
MPN: 4146545
Rondelle
depuis £7,12
depuis £7,12
# 039
MPN: 4146614
GOUJON
depuis £28,56
depuis £28,56
# 040
MPN: 16044021
VIS
depuis £1,76
depuis £1,76
Cette pièce remplace la pièce numéro 119631 que nous avons en stock
# 041
MPN: 95553
GOUJON LONG FILETÉ
depuis £23,45
depuis £23,45
# 042
MPN: 95551
GOUJON À FILETAGE COURT
# 043
MPN: 16101511
NOIX
depuis £0,93
depuis £0,93
# 044
MPN: 10413870
Rondelle
Vale fino ad esaurim.
depuis £0,82
depuis £0,82
# 044
MPN: 12601571
Rondelle
Dopo esaurim. N. 10413870
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12601574
# 045
MPN: 11198074
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 046
MPN: 13543521
GOUJON FILETÉ
Remplacement
Remplacement
# 047
MPN: 114748
NOIX
depuis £9,27
depuis £9,27
# 048
MPN: 127496
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 049
MPN: 13517220
GOUJON LONG FILETÉ
# 050
MPN: 13543324
GOUJON À FILETAGE COURT
depuis £0,89
depuis £0,89
Cette pièce remplace le numéro de pièce 13543321
# 051
MPN: 11198074
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 052
MPN: 16100814
GOUJON
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 16100811 - et 1 plus. Cliquez pour voir les détails
# 052
MPN: 16100814
NOIX
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 16100811 - et 1 plus. Cliquez pour voir les détails
# 053
MPN: 14329201
PRISE
depuis £4,95
depuis £4,95
Cette pièce remplace le numéro de pièce 14282770
# 054
MPN: 14329901
Ø DE FICHE 40
depuis £6,34
depuis £6,34
# 055
MPN: 10270150
Ø DE LA FICHE 24 X 1,5
depuis £5,09
depuis £5,09
# 056
MPN: 10269950
PRISE
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 95124
# 057
MPN: 10268350
PRISE
depuis £3,84
depuis £3,84
# 058
MPN: 9162199
COUVERTURE
# 059
MPN: 9162200
BRIDE
-part-diagram-002.webp "FERRARI 246 DINO (1975) CARTER D'HUILE - BOÎTE DE VITESSES ET DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 246 DINO (1975) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI 246 DINO (1975) CARTER DE VOLANT MOTEUR ET DE BOÎTE DE VITESSES INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 246 DINO (1975) CONTRÔLE DU TIMING SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 246 DINO (1975) HORAIRE SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 246 DINO (1975) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 246 DINO (1975) FILTRE À AIR ET COLLECTEURS SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 246 DINO (1975) CARBURATEUR WEBER (40 DCNF-13) SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 246 DINO (1975) COMMANDE DES GAZ SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 246 DINO (1975) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 246 DINO (1975) ENSEMBLE DE TUYAUX D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 246 DINO (1975) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 246 DINO (1975) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 246 DINO (1975) POMPE À EAU ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 246 DINO (1975) PÉDALIER - COMMANDE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 246 DINO (1975) DÉSENGAGEMENT DE L'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 246 DINO (1975) UNITÉ D'EMBRAYAGE ET COUVERCLE SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 246 DINO (1975) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 246 DINO (1975) ENGRENAGE DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 246 DINO (1975) ENGRENAGE D'ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 246 DINO (1975) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 246 DINO (1975) COMMANDES INTÉRIEURES DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 246 DINO (1975) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 246 DINO (1975) SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 246 DINO (1975) SYSTÈME HYDRAULIQUE DE FREINAGE SUR ROUES SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 246 DINO (1975) ÉTRIERS DE FREINS AVANT ET ARRIÈRE ET FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 246 DINO (1975) CONTRÔLE DU FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 246 DINO (1975) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 246 DINO (1975) BOÎTIER DE DIRECTION ET TRINGLERIES DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 246 DINO (1975) SUSPENSION AVANT - AMORTISSEUR SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 246 DINO (1975) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 246 DINO (1975) SUSPENSION ARRIÈRE - AMORTISSEUR SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 246 DINO (1975) SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 246 DINO (1975) ROUES SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 246 DINO (1975) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 246 DINO (1975) SYSTÈME DE GÉNÉRATION DE COURANT - DÉMARREUR DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 246 DINO (1975) OUTIL - TROUSSE SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 246 DINO (1975) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 246 DINO (1975) CLIMATISATION ET AUTRES PIÈCES SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 246 DINO (1975) COMMANDE DES GAZ (VARIANTES POUR LES VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 246 DINO (1975) PÉDALIER - COMMANDE D'EMBRAYAGE (VARIANTES POUR VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 246 DINO (1975) SYSTÈME HYDRAULIQUE DE FREINAGE (VARIANTES POUR VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 246 DINO (1975) POMPE À AIR ET ALTERNATEUR SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 246 DINO (1975) VANNE DE DÉRIVATION ET TUYAUX (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 246 DINO (1975) DISPOSITIF DE RALENTI RAPIDE (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 246 DINO (1975) SYSTÈME D'ÉCHAPPEMENT (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 246 DINO (1975) FILTRE À AIR AVEC DISPOSITIF ANTI-SMOG (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 246 DINO (1975) SYSTÈME DE CARBURANT (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 246 DINO (1975) SYSTÈME HYDRAULIQUE DE FREINAGE SUR ROUES (VARIANTES POUR VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 246 DINO (1975) COMMANDE DE DIRECTION, ALLUMAGE DU MOTEUR ET COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 246 DINO (1975) CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 246 DINO (1975) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 246 DINO (1975) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 246 DINO (1975) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 246 DINO (1975) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 246 DINO (1975) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 246 DINO (1975) COUVERCLE ET MOQUETTE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 246 DINO (1975) COUVERCLE DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 246 DINO (1975) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 246 DINO (1975) PARE-CHOCS ET MOULURES SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 246 DINO (1975) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 246 DINO (1975) GARNITURES INTÉRIEURES ET TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 246 DINO (1975) GARNITURES INTÉRIEURES ET SIÈGES SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 246 DINO (1975) MOQUETTE SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 246 DINO (1975) INSTRUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 246 DINO (1975) FUSIBLES ET RELAIS SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 246 DINO (1975) LUMIÈRES SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI 246 DINO (1975) ESSUIE-GLACE, RONDELLE ET KLAXON SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI 246 DINO (1975) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
