003 - Vilebrequin - Bielles et Pistons

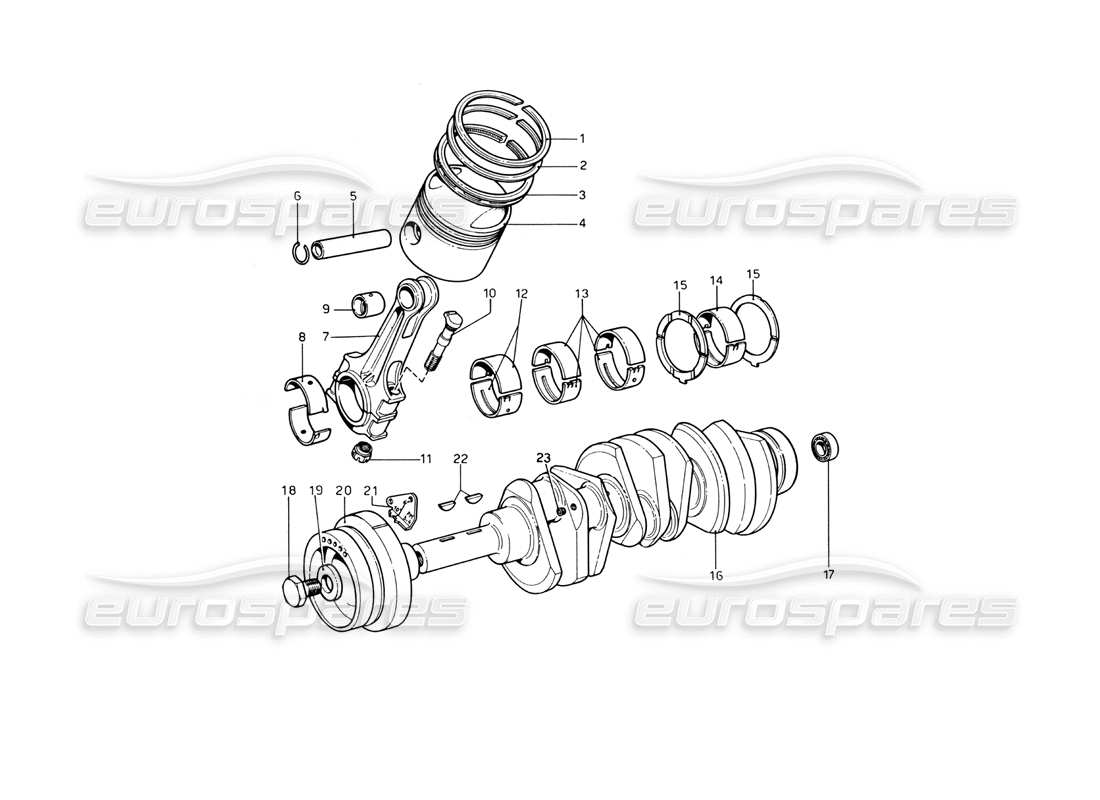

Ferrari 246 Dino (1975) Crankshaft - Connecting Rods and Pistons Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 4178496

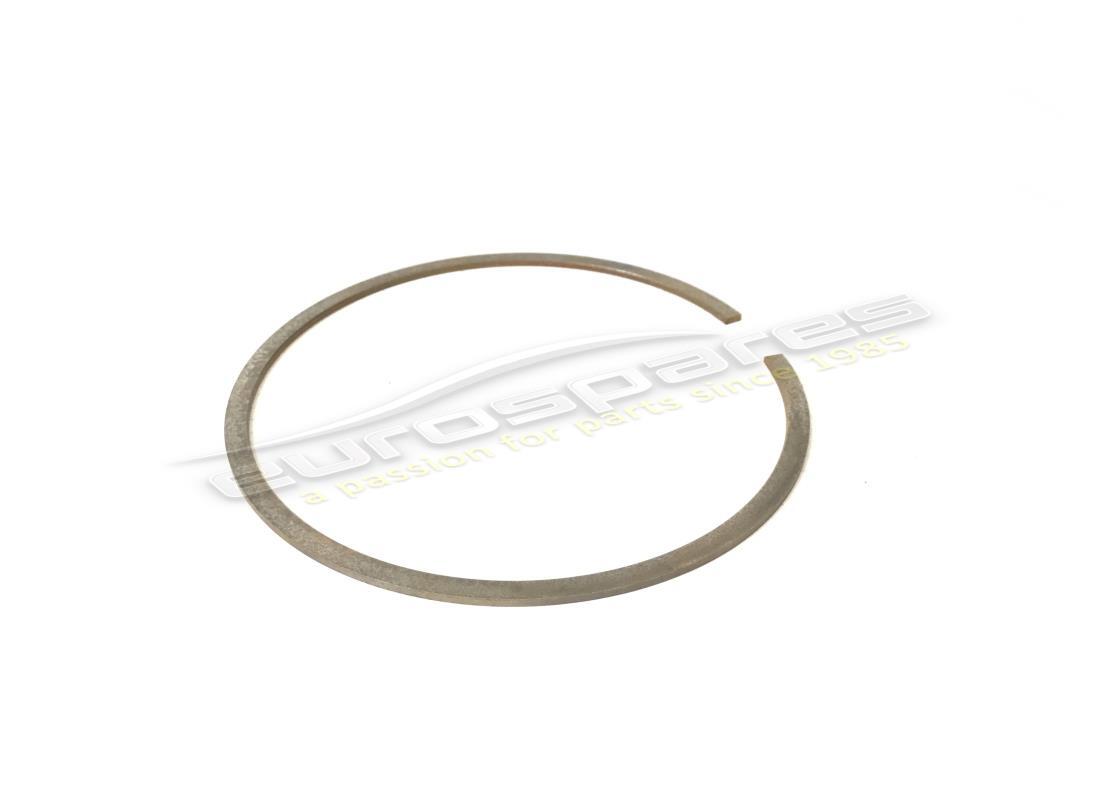

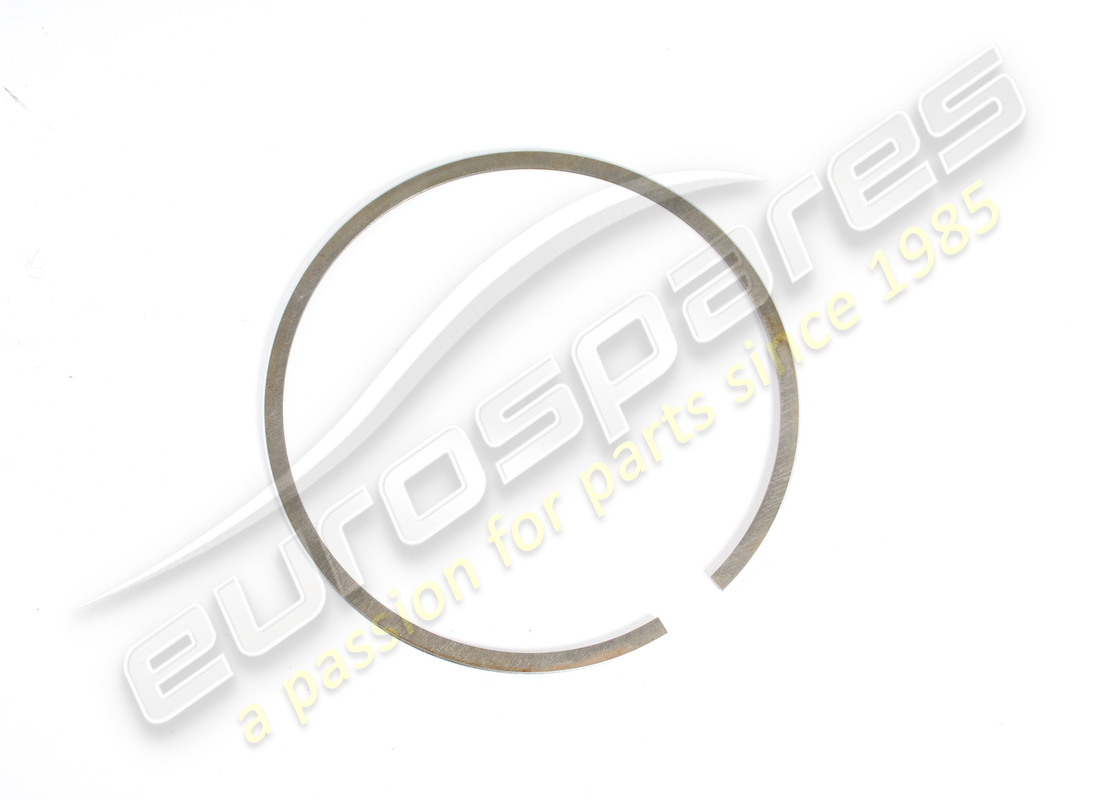

SEGMENT DE PISTON SUPÉRIEUR
Remplacement
Remplacement
# 001
MPN: 4178497
SEGMENT DE PISTON MM. 0,1
depuis £37,81
depuis £37,81
# 001
MPN: 4178498
SEGMENT DE PISTON MM. 0,2
depuis £40,29
depuis £40,29
# 001
MPN: 4178499
SEGMENT DE PISTON MM. 0,4
depuis £58,78
depuis £58,78
# 001
MPN: 4178500
SEGMENT DE PISTON MM. 0,6
Remplacement
Remplacement
# 001
MPN: 4178996/A

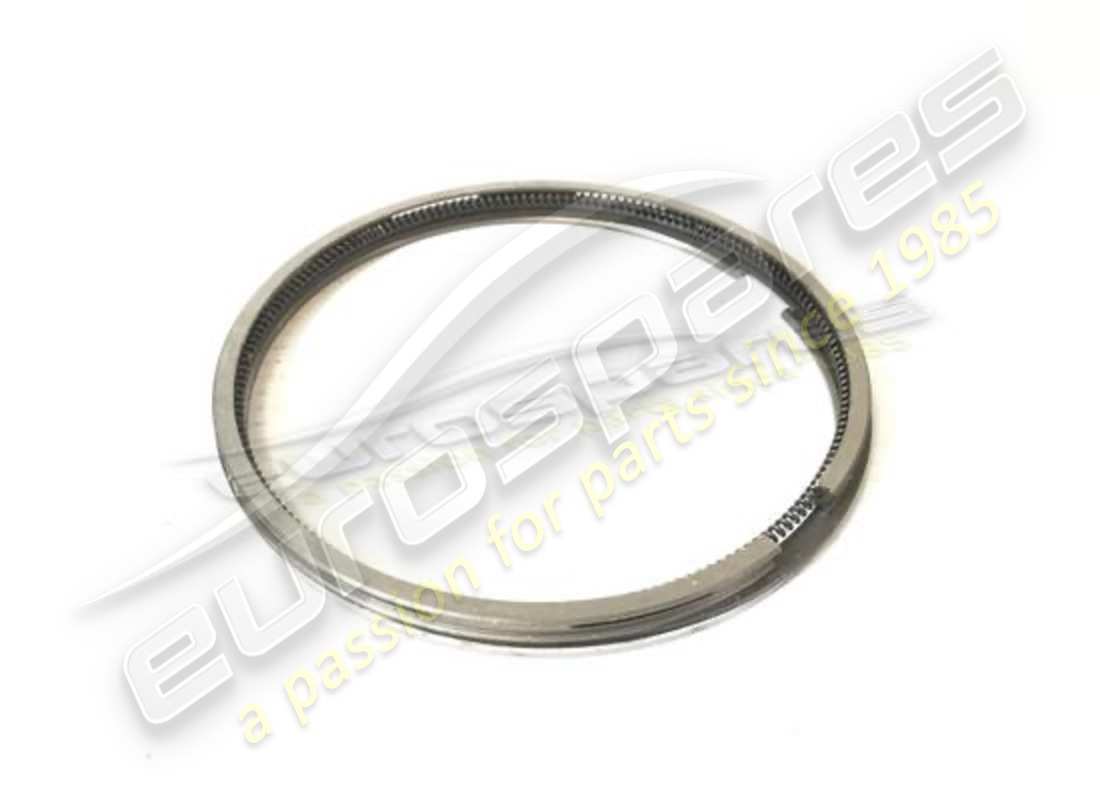

JEU DE SEGMENTS DE PISTON STD
(standard)
Remplacement
Remplacement
# 001
MPN: 4178996/B
JEU DE SEGMENTS DE PISTON 92,9 MM
(+20) Borgo
depuis £51,19
depuis £51,19
# 002
MPN: 4178506
Segment de piston
depuis £42,16
depuis £42,16
# 002
MPN: 4178507
SEGMENT DE PISTON MM. 0,1
depuis £39,70
depuis £39,70
# 002
MPN: 4178508
SEGMENT DE PISTON MM. 0,2
depuis £26,13
depuis £26,13
# 002
MPN: 4178509
SEGMENT DE PISTON MM. 0,4
depuis £39,70
depuis £39,70
# 002
MPN: 4178510
SEGMENT DE PISTON MM. 0,6
depuis £44,46
depuis £44,46
# 003
MPN: 4178501
Segment de piston
depuis £50,07
depuis £50,07
# 003
MPN: 4178502
SEGMENT DE PISTON MM. 0,1
depuis £39,70
depuis £39,70
# 003
MPN: 4178503
SEGMENT DE PISTON MM. 0,2
depuis £34,40
depuis £34,40
# 003
MPN: 4178504
SEGMENT DE PISTON MM. 0,4
depuis £50,07
depuis £50,07
# 003
MPN: 4178505
SEGMENT DE PISTON MM. 0,6
depuis £50,07
depuis £50,07
# 004
MPN: 140167

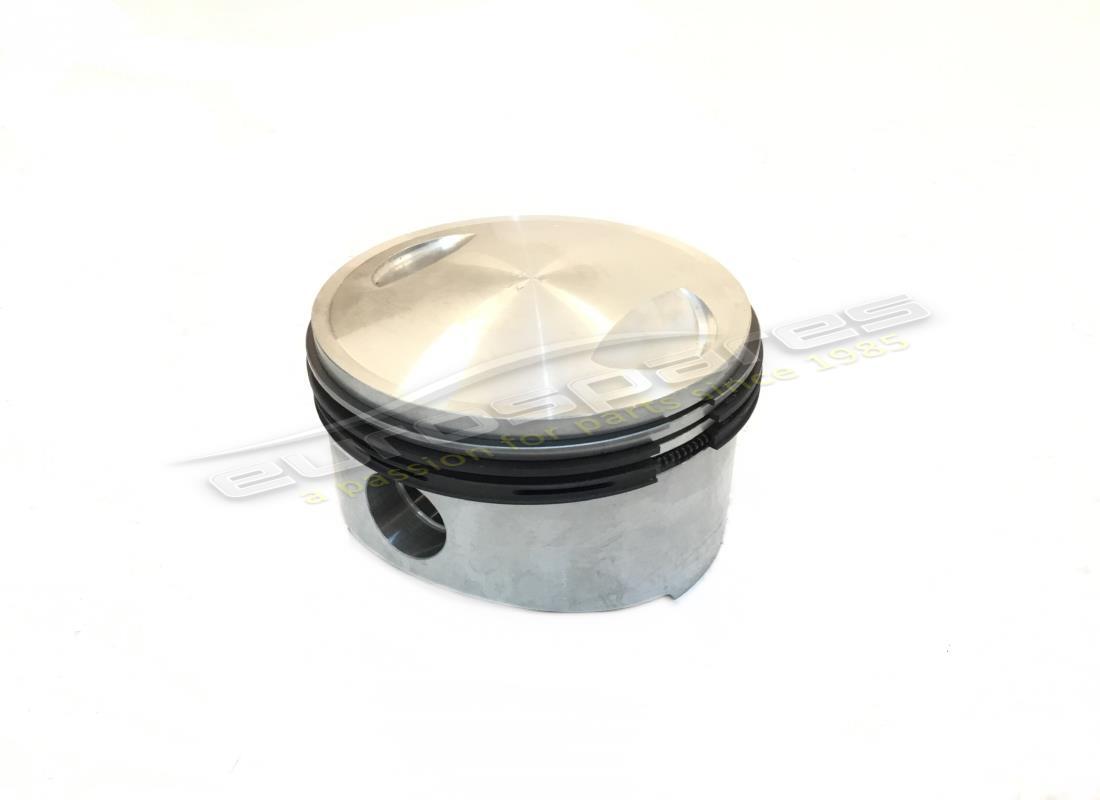

PISTON 92.5MM STD
utiliser le numéro de pièce : 140167/A
depuis £218,14
depuis £218,14
# 004
MPN: 140167/A
PISTON 92.5MM STD
(92.5mm - standard)
depuis £231,82
depuis £231,82
Cette pièce remplace la pièce numéro 140167 que nous avons en stock
# 004
MPN: 4178482
PISTON CLASSE B
# 004
MPN: 4178483
PISTON CLASSE C
# 004
MPN: 4178484
1ª PISTON MM. 0,1
depuis £268,11
depuis £268,11
# 004
MPN: 4178485
2ª PISTON MM. 0,2
# 004
MPN: 4178486
PISTON MM. 0,4
depuis £331,58
depuis £331,58
# 004
MPN: 4178487

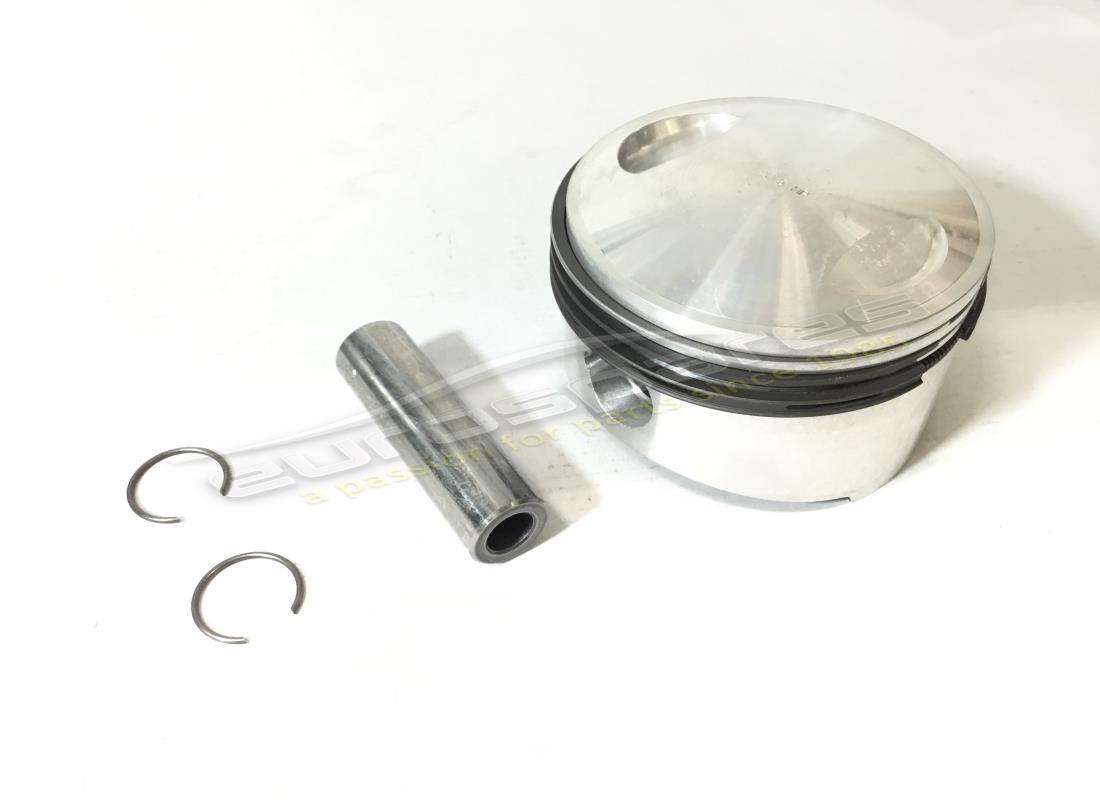

PISTON COMPLET 1ST SURDIMENSIONNÉ
Comprend un piston, avec des anneaux et des broches
# 004
MPN: 4178487/AA

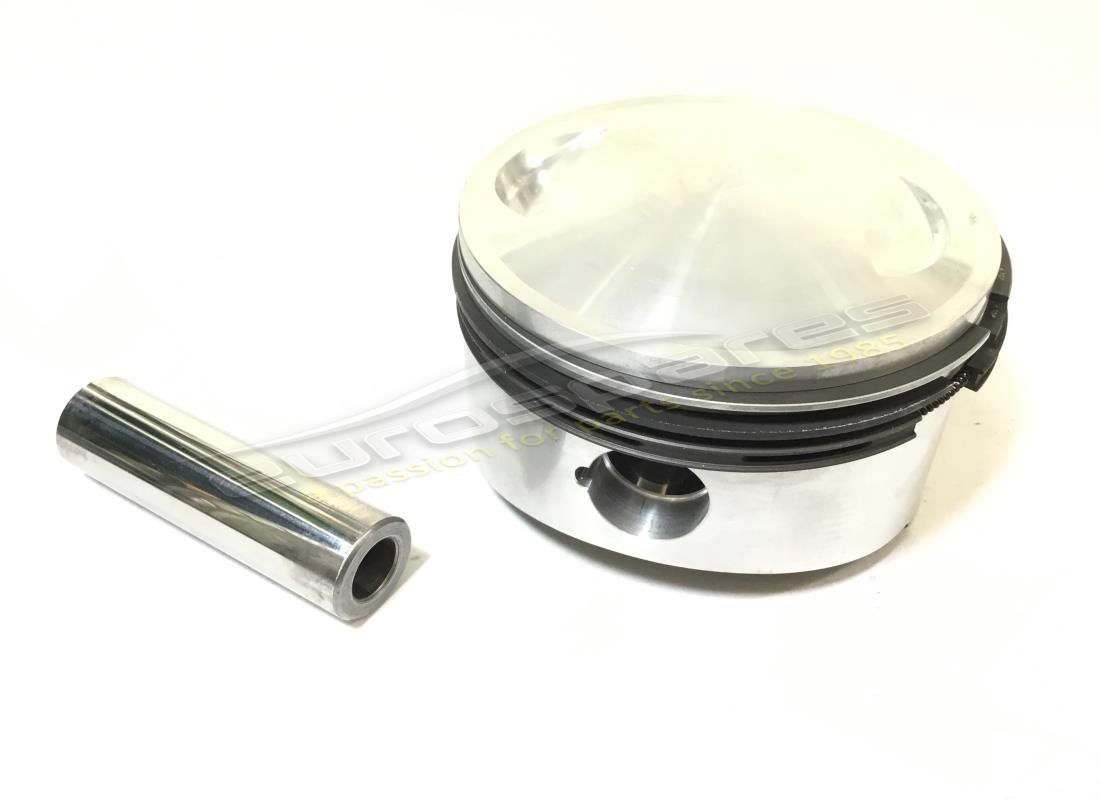

ENSEMBLE PISTON 93.1 MM
depuis £377,63
depuis £377,63
# 004
MPN: 4178488
Piston93.25MM +20
Comprend un piston, des anneaux et des axes
depuis £309,75
depuis £309,75
# 004
MPN: 4268117
PISTONS AVEC ANNEAUX ENSEMBLE
Ø 93 mm
depuis £218,14
depuis £218,14
# 004
MPN: 4268118
PISTON CLASSE B
# 004
MPN: 4268119
PISTON CLASSE C
# 004
MPN: 4268120
PISTON MM. 0,1
# 004
MPN: 4268121
PISTON MM. 0,2
# 004
MPN: 4268122
PISTON MM. 0,4
# 004
MPN: 4268123
PISTON MM. 0,6
# 005
MPN: 4157870
AXE DE PISTON
depuis £60,70
depuis £60,70
# 005
MPN: 4167989
AXE DE PISTON
# 005
MPN: 4214330
AXE DE PISTON MONDIAL
En alternance. et N. 4157870
# 005
MPN: 4214331
AXE DE PISTON
# 006
MPN: 4149916
BAGUE SEEGER
depuis £2,99
depuis £2,99
# 007
MPN: 4152530
BIELLE
# 008
MPN: 4146651/A

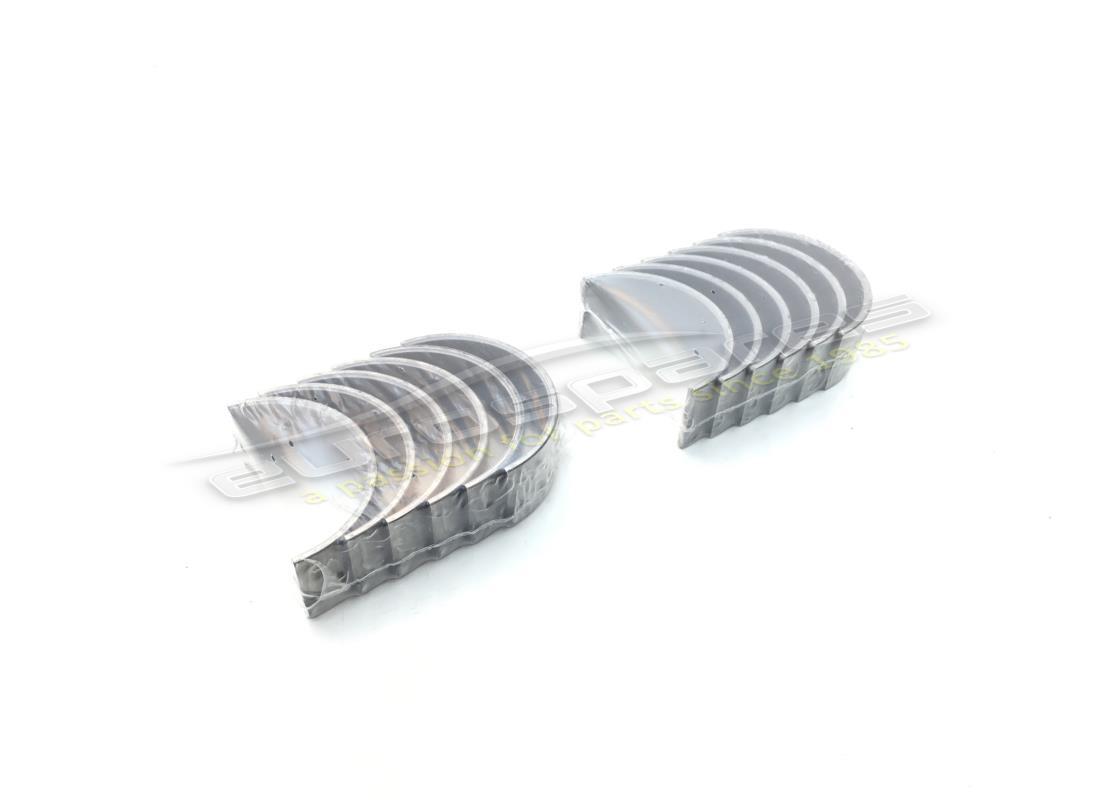

JEU DE ROULEMENTS DE BIELLE (STD)
depuis £384,23
depuis £384,23
# 008
MPN: 4153201
JEU DE ROULEMENTS DE BIELLE (+10)
depuis £209,42
depuis £209,42
# 008
MPN: 4153202/A
JEU DE ROULEMENTS DE BIELLE (+20)
depuis £334,39
depuis £334,39
# 008
MPN: 4153203/A
JEU DE ROULEMENTS DE BIELLE (+30)
depuis £301,43
depuis £301,43
Cette pièce remplace le numéro de pièce 4153203
# 009
MPN: 4146365
BUISSON
En alternance. et N. 4153419
depuis £11,94
depuis £11,94
Cette pièce remplace le numéro de pièce 4153419
# 009
MPN: 4146365
BUISSON
depuis £11,94
depuis £11,94
Cette pièce remplace le numéro de pièce 4153419
# 010
MPN: 4152654/A
BOULON
depuis £78,59
depuis £78,59
# 011
MPN: 4152747

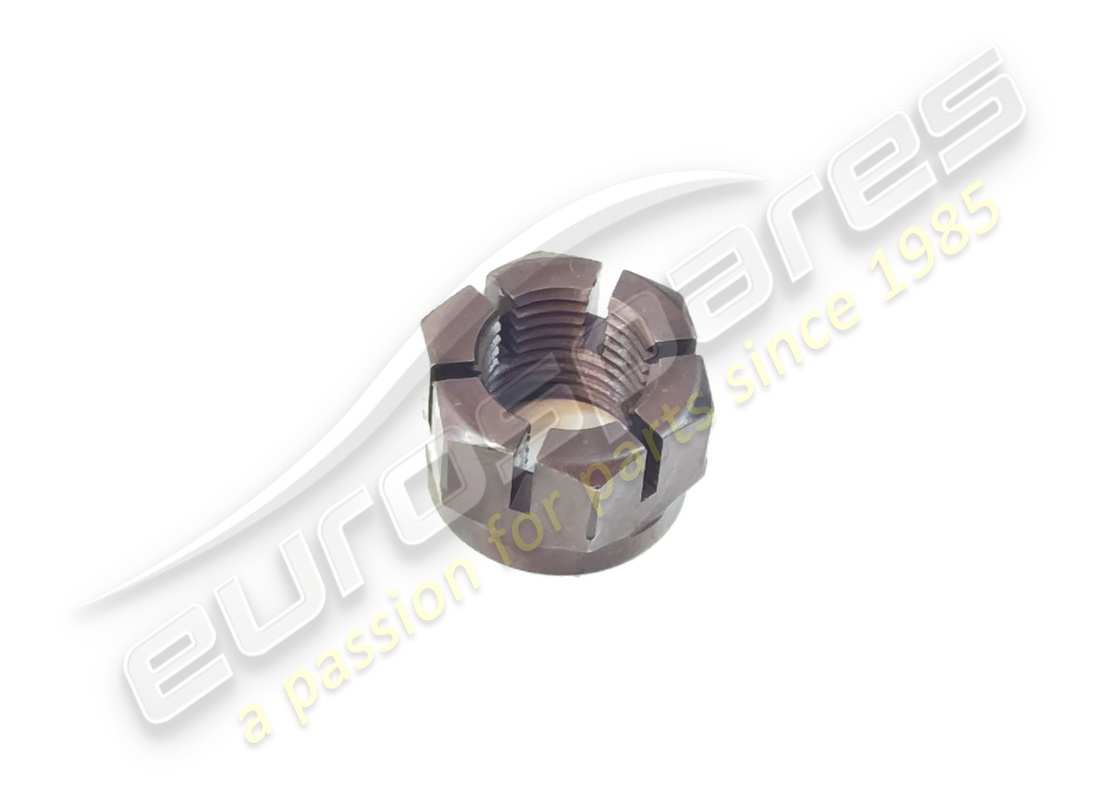

NOIX
depuis £39,74
depuis £39,74
# 012
MPN: 4206588
COQUE DE ROULEMENT (+20)
depuis £27,02
depuis £27,02
# 012
MPN: MC1817/5

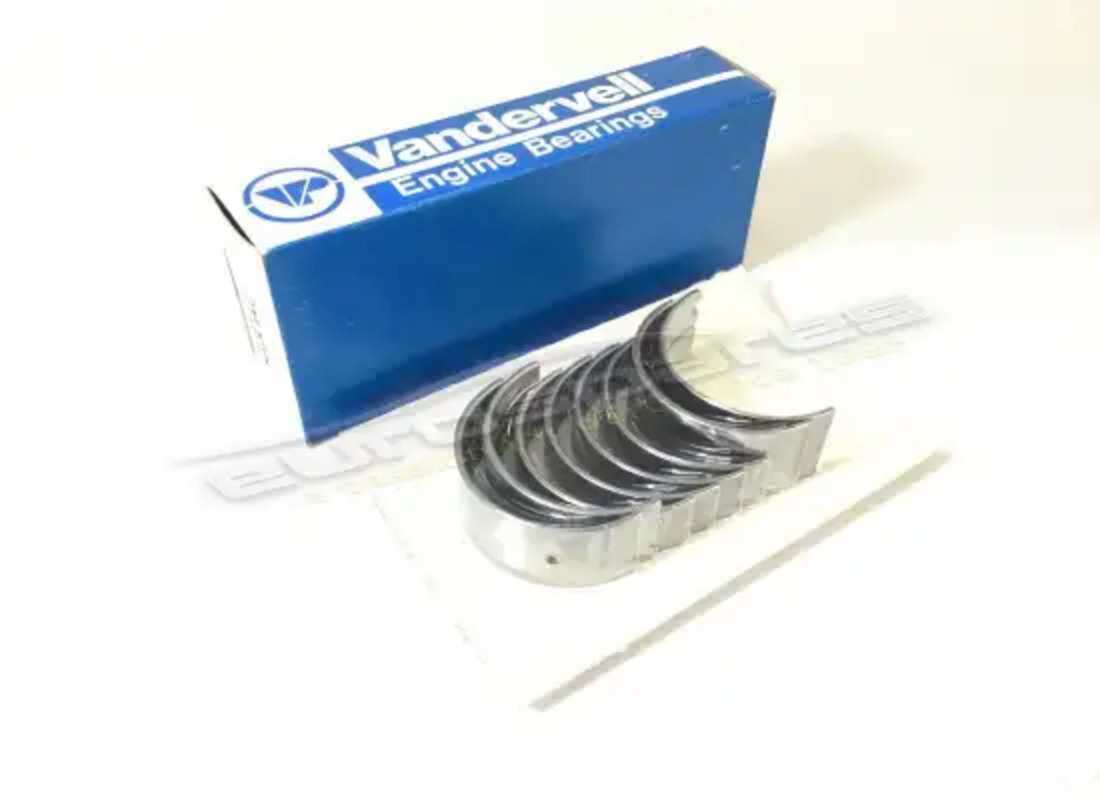

JEU DE ROULEMENTS D'EXTRÉMITÉ PRINCIPALE STD
Ensemble de taille STD complet
depuis £550,94
depuis £550,94
Cette pièce remplace la pièce numéro MC1817/7 que nous avons en stock
# 012
MPN: MC1817/6
JEU DE ROULEMENTS D'EXTRÉMITÉ PRINCIPAL (+10)
depuis £900,72
depuis £900,72
# 012
MPN: MC1817/7
JEU DE ROULEMENTS D'EXTRÉMITÉ PRINCIPAL (+20)
depuis £827,18
depuis £827,18
# 013
MPN: 4206595
PALIER PRINCIPAL
En alternative au N.4206592
# 013
MPN: 4206596
1ª ROULEMENT PRINCIPAL SOUS-DIMENSIONNÉ MM. 0,127 ACTIVÉ Ø
Non disponible
# 013
MPN: 4206597
2ª ROULEMENT PRINCIPAL SOUS-DIMENSIONNÉ MM. 0,254 ACTIVÉ Ø
# 013
MPN: 42Q6592
PALIER PRINCIPAL
# 014
MPN: 4206580
PALIER
depuis £27,02
depuis £27,02
# 014
MPN: 4206581
1ª ROULEMENT SOUS-DIMENSIONNÉ MM. 0,127 ACTIVÉ Ø
Non disponible
depuis £24,40
depuis £24,40
# 014
MPN: 4206582
2ª ROULEMENT SOUS-DIMENSIONNÉ MM. 0,254 ACTIVÉ Ø
depuis £30,48
depuis £30,48
# 014
MPN: 4206583
PALIER
En alternative au N. 4206580
# 014
MPN: 4206584
1ª ROULEMENT SOUS-DIMENSIONNÉ MM. 0,127 ACTIVÉ Ø
Non disponible
# 014
MPN: 4206585
2ª ROULEMENT SOUS-DIMENSIONNÉ MM. 0,254 ACTIVÉ Ø
# 015
MPN: 100146
JEU DE RONDELLES DE BUTÉE
vendu par paire -
depuis £24,32
depuis £24,32
Cette pièce remplace le numéro de pièce 10345 - et 1 plus. Cliquez pour voir les détails
# 015
MPN: 100147
RONDELLES DE BUTÉE (2ND SURDIMENSIONNÉES)
depuis £15,36
depuis £15,36
Cette pièce remplace le numéro de pièce 4153187/C
# 016
MPN: 4211245

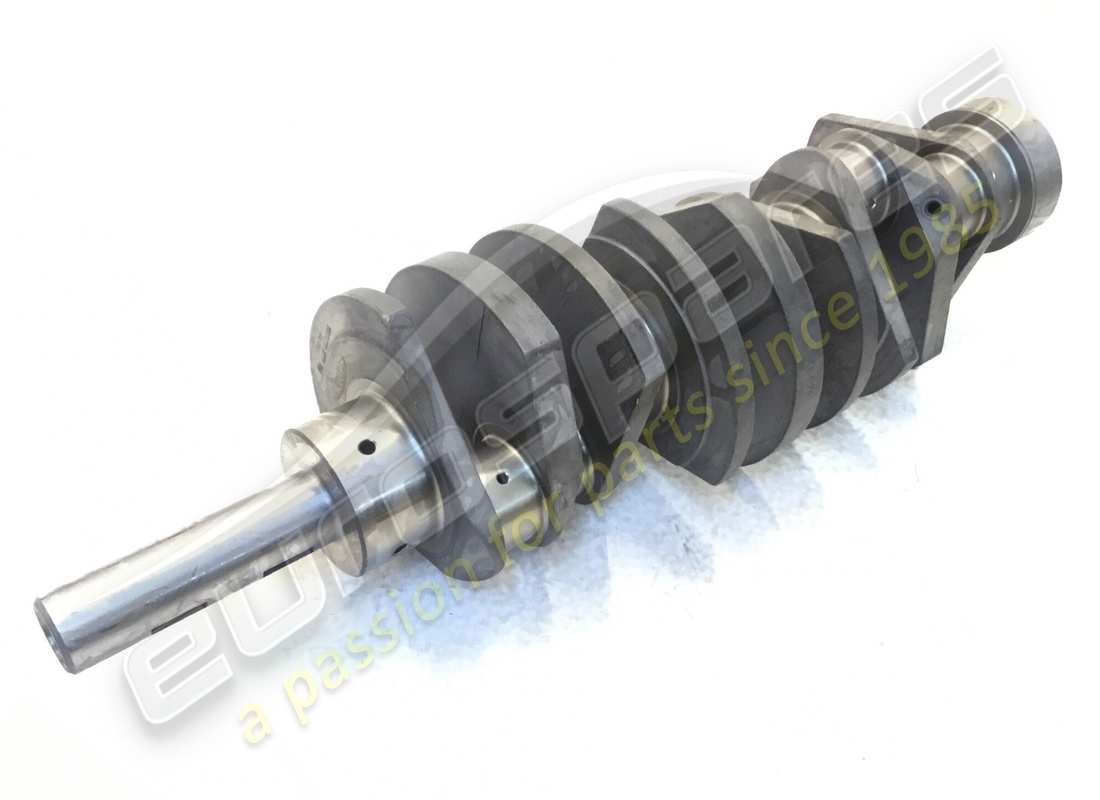

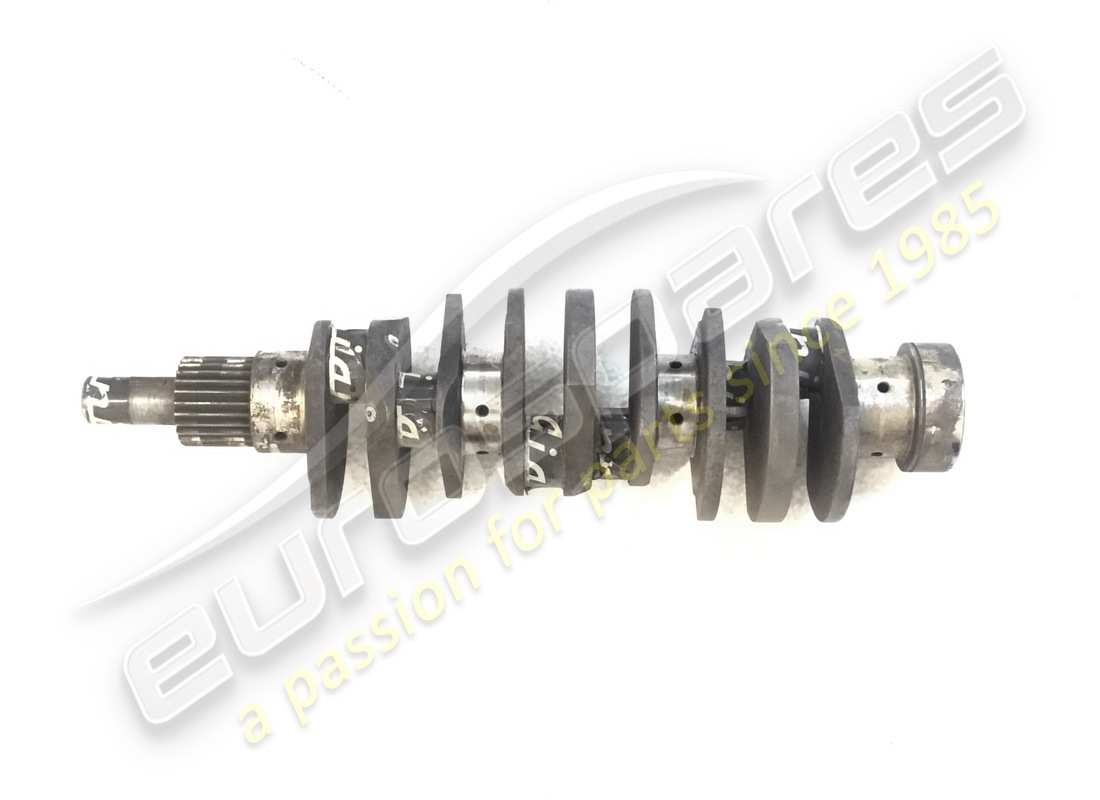

246GT/S VILEBREQUIN STD N
depuis £3 097,50
depuis £3 097,50
246 VILEBREQUIN GT/S STD OE Genuine Ferrari Pièce – Nouvelle (autre) en stock
Reconditionné avec précision au Royaume-Uni à partir de billettes solides.
Reconditionné avec précision au Royaume-Uni à partir de billettes solides.
# 017
MPN: 103877
ROULEMENT PILOTE
depuis £16,00
depuis £16,00
Cette pièce remplace le numéro de pièce 24940440
# 018
MPN: 4229641
VIS
Remplacement
Remplacement
# 019
MPN: 4229642
Rondelle
Remplacement
Remplacement
# 020
MPN: 12789
AMORTISSEUR
depuis £848,74
depuis £848,74
Cette pièce remplace le numéro de pièce 4226955
# 021
MPN: 4162080
PLAQUE
depuis £9,36
depuis £9,36
# 022
MPN: 12834
Clé
Vale dal N. 05404
depuis £6,43
depuis £6,43
# 023
MPN: 14326150
BOUCHON FILETÉ
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 12326150
-part-diagram-004.webp "FERRARI 246 DINO (1975) CARTER DE VOLANT MOTEUR ET DE BOÎTE DE VITESSES INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 246 DINO (1975) CONTRÔLE DU TIMING SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 246 DINO (1975) HORAIRE SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 246 DINO (1975) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 246 DINO (1975) FILTRE À AIR ET COLLECTEURS SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 246 DINO (1975) CARBURATEUR WEBER (40 DCNF-13) SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 246 DINO (1975) COMMANDE DES GAZ SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 246 DINO (1975) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 246 DINO (1975) ENSEMBLE DE TUYAUX D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 246 DINO (1975) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 246 DINO (1975) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 246 DINO (1975) POMPE À EAU ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 246 DINO (1975) PÉDALIER - COMMANDE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 246 DINO (1975) DÉSENGAGEMENT DE L'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 246 DINO (1975) UNITÉ D'EMBRAYAGE ET COUVERCLE SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 246 DINO (1975) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 246 DINO (1975) ENGRENAGE DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 246 DINO (1975) ENGRENAGE D'ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 246 DINO (1975) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 246 DINO (1975) COMMANDES INTÉRIEURES DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 246 DINO (1975) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 246 DINO (1975) SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 246 DINO (1975) SYSTÈME HYDRAULIQUE DE FREINAGE SUR ROUES SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 246 DINO (1975) ÉTRIERS DE FREINS AVANT ET ARRIÈRE ET FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 246 DINO (1975) CONTRÔLE DU FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 246 DINO (1975) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 246 DINO (1975) BOÎTIER DE DIRECTION ET TRINGLERIES DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 246 DINO (1975) SUSPENSION AVANT - AMORTISSEUR SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 246 DINO (1975) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 246 DINO (1975) SUSPENSION ARRIÈRE - AMORTISSEUR SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 246 DINO (1975) SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 246 DINO (1975) ROUES SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 246 DINO (1975) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 246 DINO (1975) SYSTÈME DE GÉNÉRATION DE COURANT - DÉMARREUR DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 246 DINO (1975) OUTIL - TROUSSE SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 246 DINO (1975) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 246 DINO (1975) CLIMATISATION ET AUTRES PIÈCES SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 246 DINO (1975) COMMANDE DES GAZ (VARIANTES POUR LES VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 246 DINO (1975) PÉDALIER - COMMANDE D'EMBRAYAGE (VARIANTES POUR VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 246 DINO (1975) SYSTÈME HYDRAULIQUE DE FREINAGE (VARIANTES POUR VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 246 DINO (1975) POMPE À AIR ET ALTERNATEUR SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 246 DINO (1975) VANNE DE DÉRIVATION ET TUYAUX (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 246 DINO (1975) DISPOSITIF DE RALENTI RAPIDE (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 246 DINO (1975) SYSTÈME D'ÉCHAPPEMENT (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 246 DINO (1975) FILTRE À AIR AVEC DISPOSITIF ANTI-SMOG (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 246 DINO (1975) SYSTÈME DE CARBURANT (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 246 DINO (1975) SYSTÈME HYDRAULIQUE DE FREINAGE SUR ROUES (VARIANTES POUR VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 246 DINO (1975) COMMANDE DE DIRECTION, ALLUMAGE DU MOTEUR ET COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 246 DINO (1975) CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 246 DINO (1975) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 246 DINO (1975) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 246 DINO (1975) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 246 DINO (1975) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 246 DINO (1975) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 246 DINO (1975) COUVERCLE ET MOQUETTE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 246 DINO (1975) COUVERCLE DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 246 DINO (1975) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 246 DINO (1975) PARE-CHOCS ET MOULURES SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 246 DINO (1975) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 246 DINO (1975) GARNITURES INTÉRIEURES ET TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 246 DINO (1975) GARNITURES INTÉRIEURES ET SIÈGES SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 246 DINO (1975) MOQUETTE SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 246 DINO (1975) INSTRUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 246 DINO (1975) FUSIBLES ET RELAIS SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 246 DINO (1975) LUMIÈRES SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI 246 DINO (1975) ESSUIE-GLACE, RONDELLE ET KLAXON SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI 246 DINO (1975) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 246 DINO (1975) CARTERS ET CULASSES SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 246 DINO (1975) CARTER D'HUILE - BOÎTE DE VITESSES ET DIFFÉRENTIEL SCHÉMA DES PIÈCES")
