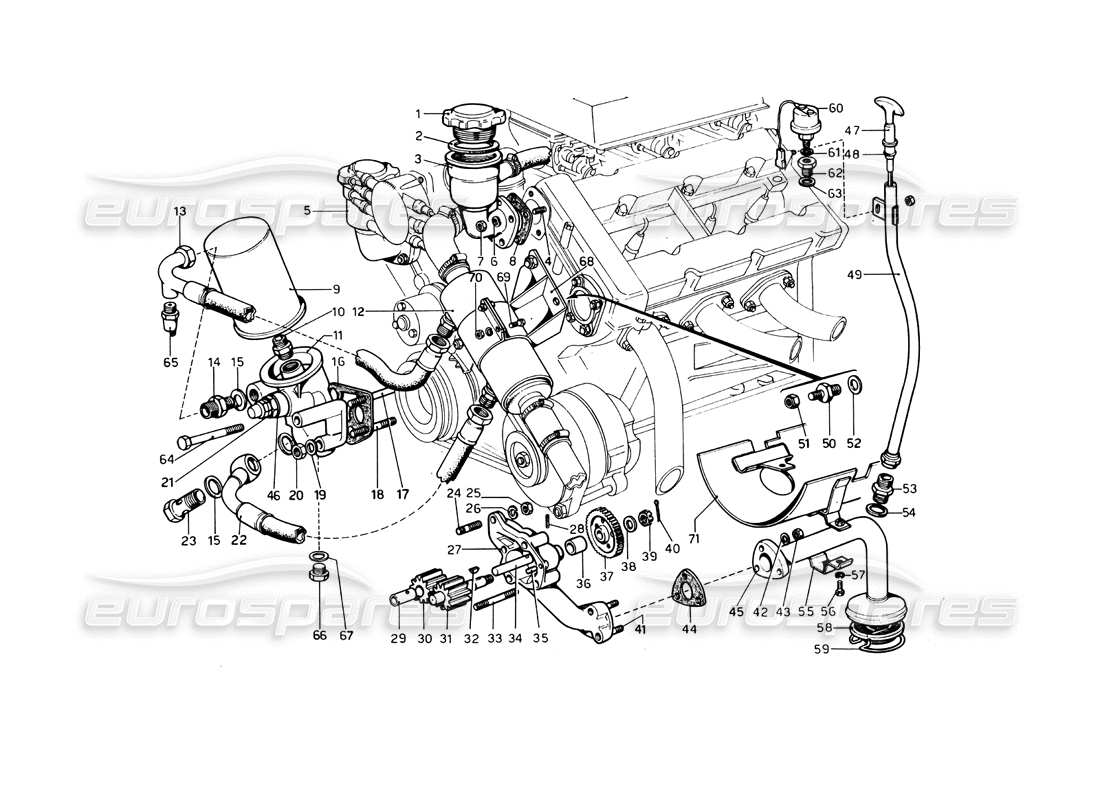

013 - Lubrification du moteur
Ferrari 246 Dino (1975) Engine Lubrication Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 102879
TAPPO INTRODUZIONE OLIO
depuis £169,19
depuis £169,19
Cette pièce remplace le numéro de pièce 4168812
# 002
MPN: 100322
joint
depuis £8,07
depuis £8,07
Cette pièce remplace le numéro de pièce 4168814
# 003
MPN: 210181
CORPO SFIATO TESTA SINISTRA
Vale dal N. 07024
depuis £125,45
depuis £125,45
# 003
MPN: 4168786
CORPO SFIATO TESTA SINISTRA
Vale fino N. 07022
depuis £76,08
depuis £76,08
# 004
MPN: 11500411
GOUJON FILETÉ
# 005
MPN: 210182
CORPO SFIATO TESTA DESTRA
Vale dal N. 07738
# 005
MPN: 4168787
CORPO SFIATO TESTA DESTRA
Vale fino N. 07736
# 006
MPN: 11197777
Rondelle
depuis £0,51
depuis £0,51
# 007
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 008
MPN: 147633
joint
depuis £3,00
depuis £3,00
Cette pièce remplace le numéro de pièce 102796
# 009
MPN: 100325/OE
FILTRE À HUILE (PLEIN DÉBIT)
(flux complet – Fram PH2804-1) Filtre d'utilisation alternative : 191993
depuis £56,00
depuis £56,00
# 009
MPN: 191993
FILTRE À HUILE UFI
(UFI)
depuis £21,95
depuis £21,95
Cette pièce remplace le numéro de pièce 111782 - et 2 plus. Cliquez pour voir les détails
# 010
MPN: 4169319
SYNDICAT
# 011
MPN: 240273
BASE FILTRO OLIO
# 011
MPN: 240274
ASSIEME SUPPORTO FILTRO OLID (CARELLO 37-111-999)
# 012
MPN: 240653
SCAMBIATEUR DE CALORE
Vale fino N. 02924
depuis £1 886,64
depuis £1 886,64
# 012
MPN: 240776/X
SCAMBIATEUR DE CALORE
Vale dal N. 02930
depuis £728,05
depuis £728,05
# 013
MPN: 240599
TUBO USCITA SCAMBIATORE ENTRATA FILTRO
Vale fino N. 02924
depuis £165,50
depuis £165,50
# 013
MPN: 240761
TUBO DALTO SCAMBIATORE ALLA BASE FILTRO
Vale dal N. 02930
depuis £243,33
depuis £243,33
# 014
MPN: 100305
NIPPLO
depuis £22,62
depuis £22,62
# 015
MPN: 10263460
JOINT OU JOINT
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 95119
# 016
MPN: 4147013
joint
depuis £7,70
depuis £7,70
# 017
MPN: 4147015
GOUJON FILETÉ
# 018
MPN: 4203600
GOUJON
depuis £12,85
depuis £12,85
# 019
MPN: 11198074
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 020
MPN: 16100911
NOIX
# 021
MPN: 4147295
COMPLESSIVO VALVOLA
depuis £146,57
depuis £146,57
# 022
MPN: 240717
TUBO USCITA POMPA ENTRATA SCAMBIATORE
Vale fino N. 02924
depuis £259,79
depuis £259,79
# 022
MPN: 240760/A
TUBO USCITA POMPA OLIO ENTRATA SCAMBIATORE
Vale dal N. 02930
depuis £181,16
depuis £181,16
# 023
MPN: Salva16x18Tab.3403
SYNDICAT
# 024
MPN: 4146934
GOUJON FILETÉ
# 025
MPN: 1602411
NOIX
# 026
MPN: 11198074
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 027
MPN: 240535
CORPO POMPA OLIO
depuis £400,61
depuis £400,61
# 027
MPN: 240716
CORPO POMPA OLIO COMPLETO
# 028
MPN: 14161970
ÉPINGLE
depuis £0,60
depuis £0,60
# 029
MPN: 102771
BOCBOLA INGRANAGGIO COND.
depuis £20,07
depuis £20,07
Cette pièce remplace le numéro de pièce 4203599

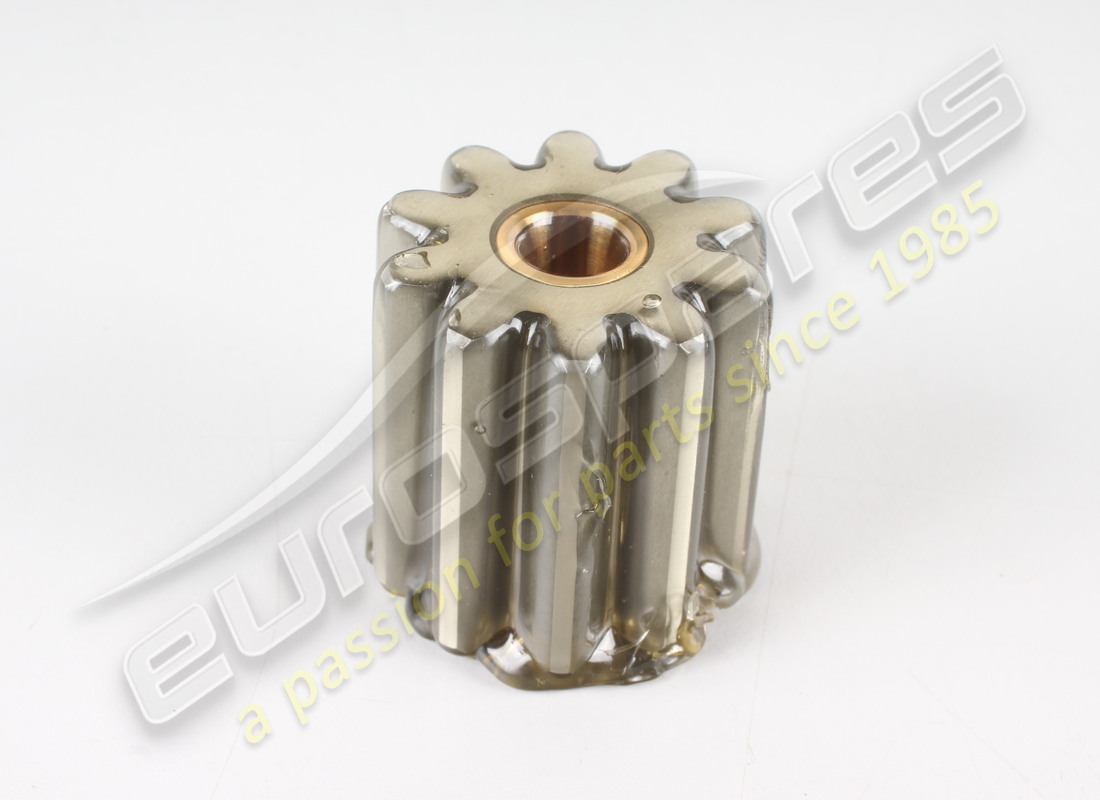

# 030
MPN: 109955
ENGRENAGES ENTRAÎNÉS
depuis £360,00
depuis £360,00
Cette pièce remplace le numéro de pièce 102773 - et 1 plus. Cliquez pour voir les détails
# 031
MPN: 102774
ÉQUIPEMENT DE CONDUITE
Remplacement
Remplacement
# 032
MPN: 10205620
Clé
depuis £0,50
depuis £0,50
# 033
MPN: 4203601
GOUJON FILETÉ
depuis £3,79
depuis £3,79
# 034
MPN: 4203597
ALBERRNÔ
depuis £17,42
depuis £17,42
# 035
MPN: 10837310
GOUJON
depuis £0,47
depuis £0,47
# 036
MPN: 102770
BUISSON
depuis £17,82
depuis £17,82
Cette pièce remplace le numéro de pièce 240795 - et 1 plus. Cliquez pour voir les détails
# 037
MPN: 4262709
INGRANAGGIO DI COMANDO
# 038
MPN: 102901
Rondelle
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 4146930
# 039
MPN: 102900
NOIX
depuis £7,66
depuis £7,66
Cette pièce remplace le numéro de pièce 4146931
# 040
MPN: 10734301
GOUPILLE FENDUE
depuis £0,53
depuis £0,53
# 041
MPN: 95920107
GOUJON FILETÉ
depuis £1,50
depuis £1,50
# 042
MPN: OEB-REO6
Rondelle
# 043
MPN: 95900712
NOIX
# 044
MPN: 240263
joint
depuis £2,25
depuis £2,25
# 045
MPN: 240676
COMPLESSIVO TUBO ET FILTRO
depuis £443,91
depuis £443,91
# 046
MPN: 95529
JOINT OU JOINT
depuis £0,47
depuis £0,47
# 047
MPN: 9111447
COMPLESSIVO ASTA LIVELLO
depuis £142,93
depuis £142,93
# 048
MPN: 95860005
BAGUE D'ÉTANCHÉITÉ
depuis £4,12
depuis £4,12
# 049
MPN: 9111443
COMPLESSIVO TUBO PER ASTA LIVELLO
depuis £69,79
depuis £69,79
# 050
MPN: 240366
COLONNETTA
depuis £33,90
depuis £33,90
# 051
MPN: U.S./B70-210MB
NOIX
# 052
MPN: 10282460
Rondelle
depuis £0,54
depuis £0,54
# 053
MPN: 95554
SYNDICAT
# 054
MPN: 10259960
joint
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 95017
# 055
MPN: 240340
MORSETTO
depuis £8,43
depuis £8,43
# 056
MPN: 10977511
BOULON
depuis £0,47
depuis £0,47
# 057
MPN: 11195470
Rondelle
depuis £0,47
depuis £0,47
# 058
MPN: 100332
FILTRE DE PUISARD
depuis £10,27
depuis £10,27
Cette pièce remplace le numéro de pièce 240387 - et 13 plus. Cliquez pour voir les détails
# 059
MPN: 103944
JOINT D'ÉTANCHÉITÉ DU FILTRE
depuis £39,78
depuis £39,78
Cette pièce remplace le numéro de pièce 24124 - et 4 plus. Cliquez pour voir les détails

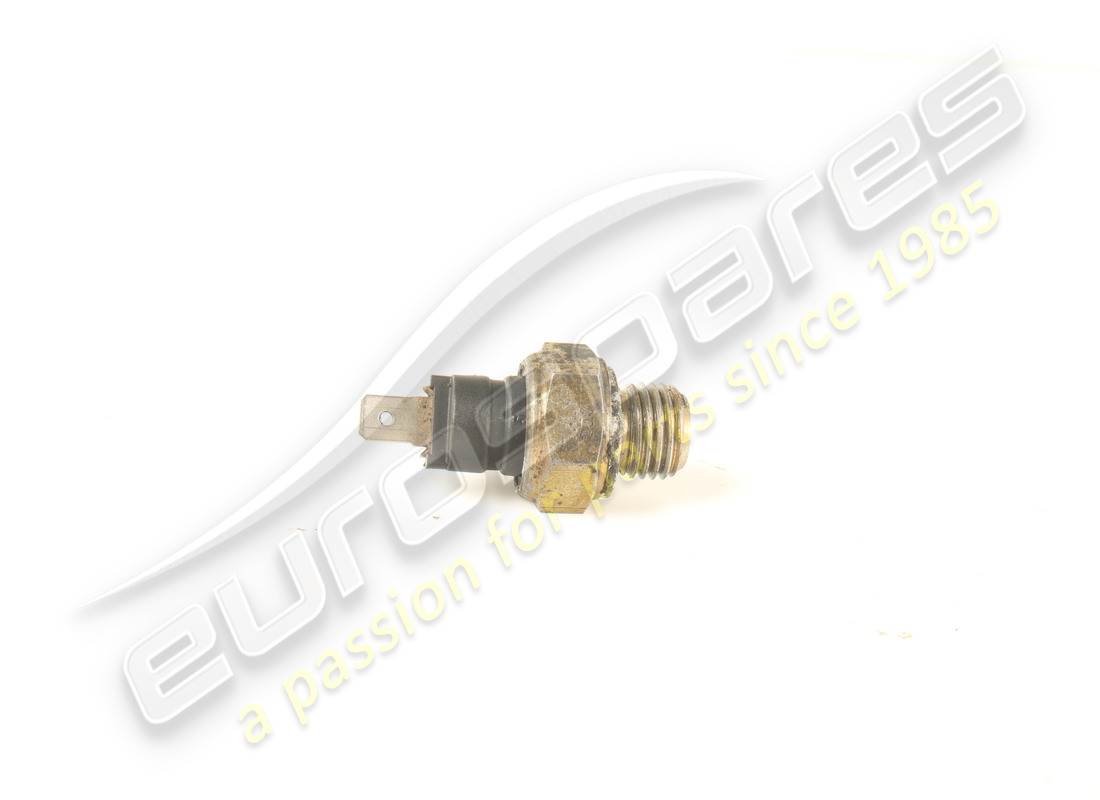

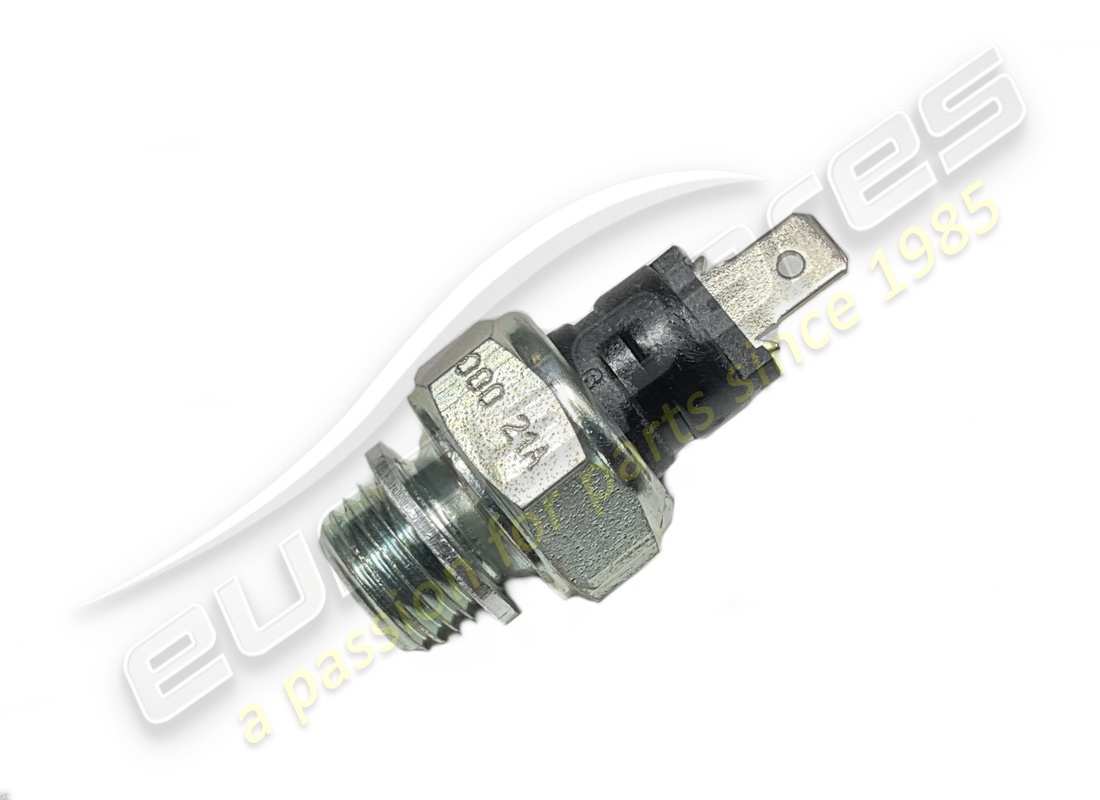

# 060
MPN: 125340
UNITÉ DE PRESSION D'HUILE M16X1.5
depuis £135,15
depuis £135,15
Cette pièce remplace le numéro de pièce 100343 - et 1 plus. Cliquez pour voir les détails
# 061
MPN: 1278660
joint
# 062
MPN: 9100804
SYNDICAT
depuis £51,29
depuis £51,29
Cette pièce remplace le numéro de pièce 100804
# 063
MPN: 10264560
joint
depuis £0,53
depuis £0,53
# 064
MPN: 16045121
VIS
depuis £10,73
depuis £10,73
# 065
MPN: 4133922
UNITÉ DE TRANSMISSION D'HUILE
depuis £12,50
depuis £12,50
# 066
MPN: 4222082
PRISE
depuis £28,56
depuis £28,56
# 067
MPN: 10264658
joint
# 068
MPN: 240774
SUPPORT / SUPPORT
depuis £17,12
depuis £17,12
# 068
MPN: 240775
ASSIEME STAFFA ET SCAMBIATORE
# 069
MPN: 10902321
BOUTON
depuis £0,71
depuis £0,71
# 070
MPN: 12574211
ÉCROU AUTO-BLOQUANT
depuis £0,71
depuis £0,71
# 071
MPN: 9100991
PARATIA LIMITATRICE SCUOTIMENTO OLIO
depuis £192,87
depuis £192,87
-part-diagram-014.webp "FERRARI 246 DINO (1975) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 246 DINO (1975) POMPE À EAU ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 246 DINO (1975) PÉDALIER - COMMANDE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 246 DINO (1975) DÉSENGAGEMENT DE L'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 246 DINO (1975) UNITÉ D'EMBRAYAGE ET COUVERCLE SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 246 DINO (1975) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 246 DINO (1975) ENGRENAGE DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 246 DINO (1975) ENGRENAGE D'ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 246 DINO (1975) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 246 DINO (1975) COMMANDES INTÉRIEURES DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 246 DINO (1975) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 246 DINO (1975) SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 246 DINO (1975) SYSTÈME HYDRAULIQUE DE FREINAGE SUR ROUES SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 246 DINO (1975) ÉTRIERS DE FREINS AVANT ET ARRIÈRE ET FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 246 DINO (1975) CONTRÔLE DU FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 246 DINO (1975) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 246 DINO (1975) BOÎTIER DE DIRECTION ET TRINGLERIES DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 246 DINO (1975) SUSPENSION AVANT - AMORTISSEUR SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 246 DINO (1975) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 246 DINO (1975) SUSPENSION ARRIÈRE - AMORTISSEUR SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 246 DINO (1975) SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 246 DINO (1975) ROUES SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 246 DINO (1975) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 246 DINO (1975) SYSTÈME DE GÉNÉRATION DE COURANT - DÉMARREUR DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 246 DINO (1975) OUTIL - TROUSSE SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 246 DINO (1975) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 246 DINO (1975) CLIMATISATION ET AUTRES PIÈCES SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 246 DINO (1975) COMMANDE DES GAZ (VARIANTES POUR LES VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 246 DINO (1975) PÉDALIER - COMMANDE D'EMBRAYAGE (VARIANTES POUR VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 246 DINO (1975) SYSTÈME HYDRAULIQUE DE FREINAGE (VARIANTES POUR VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 246 DINO (1975) POMPE À AIR ET ALTERNATEUR SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 246 DINO (1975) VANNE DE DÉRIVATION ET TUYAUX (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 246 DINO (1975) DISPOSITIF DE RALENTI RAPIDE (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 246 DINO (1975) SYSTÈME D'ÉCHAPPEMENT (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 246 DINO (1975) FILTRE À AIR AVEC DISPOSITIF ANTI-SMOG (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 246 DINO (1975) SYSTÈME DE CARBURANT (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 246 DINO (1975) SYSTÈME HYDRAULIQUE DE FREINAGE SUR ROUES (VARIANTES POUR VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 246 DINO (1975) COMMANDE DE DIRECTION, ALLUMAGE DU MOTEUR ET COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES (VARIANTES POUR LES VERSIONS AMÉRICAINES) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 246 DINO (1975) CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 246 DINO (1975) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 246 DINO (1975) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 246 DINO (1975) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 246 DINO (1975) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 246 DINO (1975) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 246 DINO (1975) COUVERCLE ET MOQUETTE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 246 DINO (1975) COUVERCLE DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 246 DINO (1975) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 246 DINO (1975) PARE-CHOCS ET MOULURES SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 246 DINO (1975) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 246 DINO (1975) GARNITURES INTÉRIEURES ET TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 246 DINO (1975) GARNITURES INTÉRIEURES ET SIÈGES SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 246 DINO (1975) MOQUETTE SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 246 DINO (1975) INSTRUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 246 DINO (1975) FUSIBLES ET RELAIS SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 246 DINO (1975) LUMIÈRES SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI 246 DINO (1975) ESSUIE-GLACE, RONDELLE ET KLAXON SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI 246 DINO (1975) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 246 DINO (1975) CARTERS ET CULASSES SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 246 DINO (1975) CARTER D'HUILE - BOÎTE DE VITESSES ET DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 246 DINO (1975) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI 246 DINO (1975) CARTER DE VOLANT MOTEUR ET DE BOÎTE DE VITESSES INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 246 DINO (1975) CONTRÔLE DU TIMING SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 246 DINO (1975) HORAIRE SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 246 DINO (1975) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 246 DINO (1975) FILTRE À AIR ET COLLECTEURS SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 246 DINO (1975) CARBURATEUR WEBER (40 DCNF-13) SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 246 DINO (1975) COMMANDE DES GAZ SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 246 DINO (1975) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 246 DINO (1975) ENSEMBLE DE TUYAUX D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
