024 - Arbres de différentiel et d'essieu

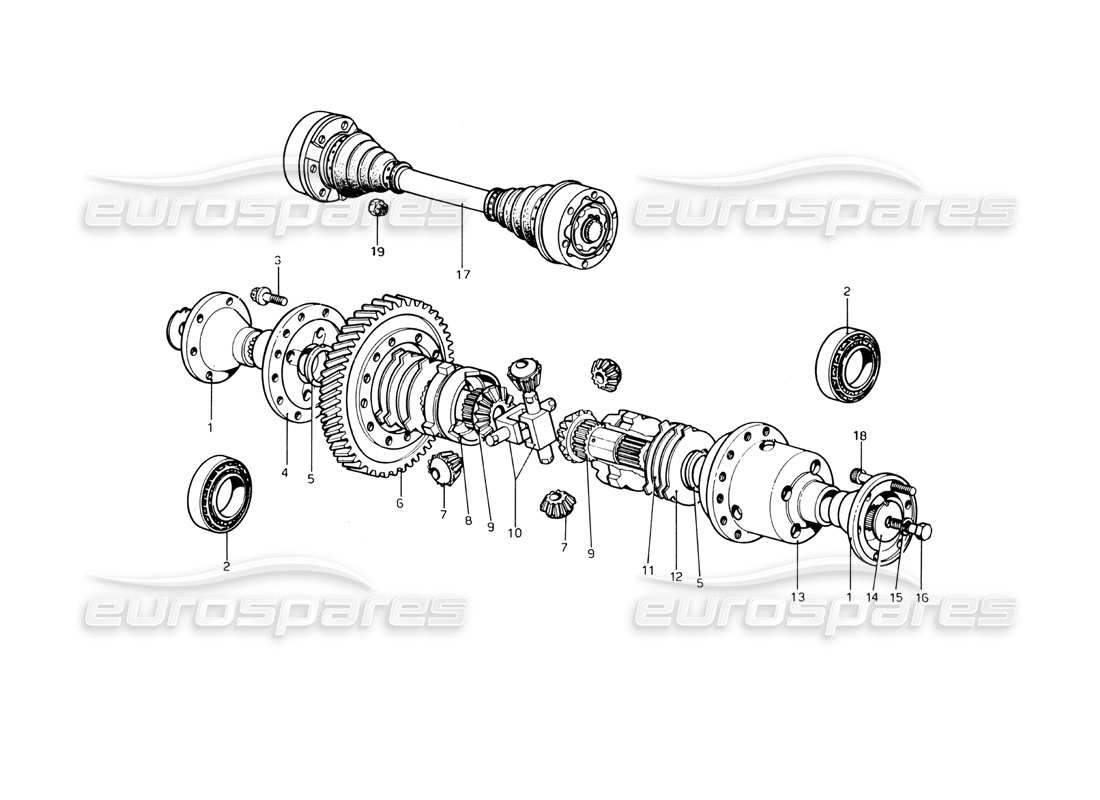

Ferrari 246 Dino (1975) Differential & Axle Shafts Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 101631
FLANGIA SUL DIFFERENZIALE
Vale dal N. 03304
Remplacement
Remplacement
# 001
MPN: 104301
DIFFERENZIALE AUTOBLOCCANTE A LAMELLE
Vale dal N. 03304
depuis £4 752,80
depuis £4 752,80
Cette pièce remplace le numéro de pièce 580778
# 001
MPN: 580387
DIFFERENZIALE AUTOBLOCCANTE A LAMELLE
Vale fino N. 03309
# 001
MPN: 580398
FLANGIA SUL DIFFERENZIALE
Vale fino N. 03302
depuis £830,46
depuis £830,46
# 002
MPN: 101634
CUSCINETTO SUPPORTO SCATOLA DIFFERENZIALE
depuis £99,09
depuis £99,09
Cette pièce remplace le numéro de pièce 580881
# 003
MPN: 580890
VIS
# 004
MPN: Z..
COUVERTURE
# 005
MPN: Z..
ANNEAU
# 006
MPN: 580715
CORONA SUL DIFFERENZIALE (R = 17/65)
# 007
MPN: Z..
SATELLITE
# 008
MPN: Z..
ANNEAU
# 009
MPN: Z..
PLANÉTAIRE
# 010
MPN: Z..
PERNI PAR SATELLITI
# 011
MPN: Z..
LAMELLE INTERNE
# 012
MPN: Z..
LAMELLE ESTERNE
# 013
MPN: Z..
SCATOLA SUL DIFFERENZIALE
# 014
MPN: Z..
Rondelle
# 015
MPN: Z..
Rondelle
# 016
MPN: Z..
VIS
# 017

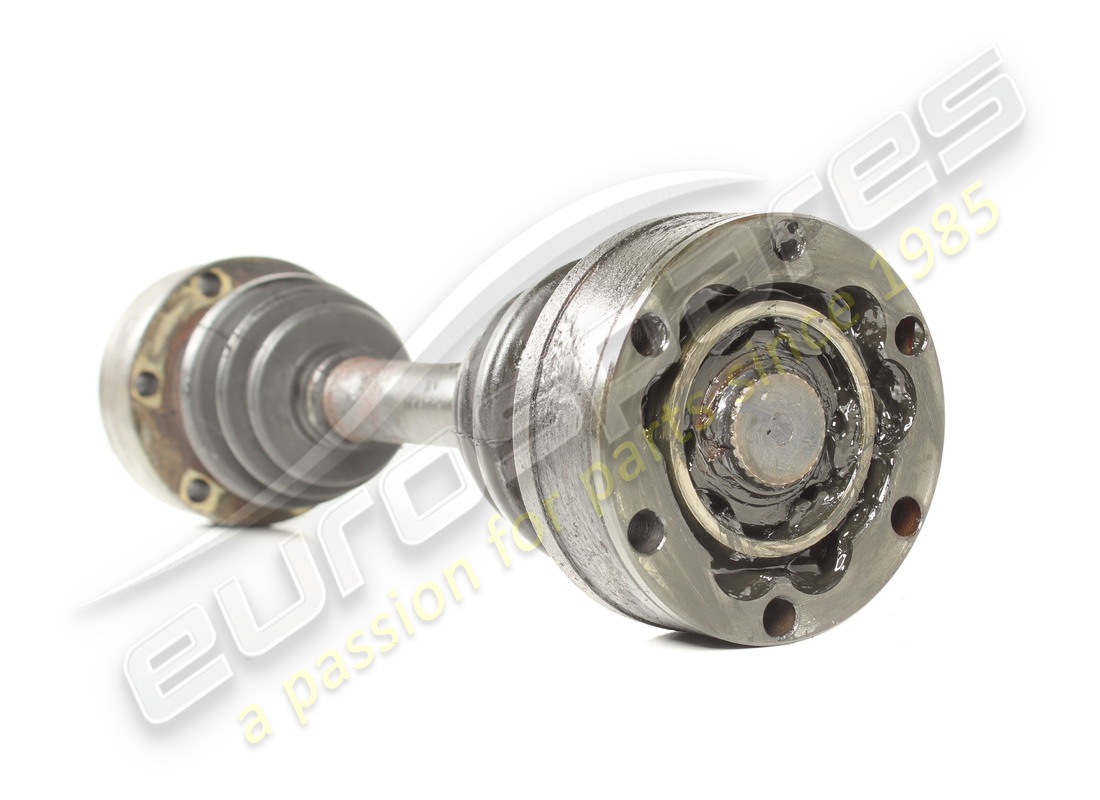

MPN: 100833
DEMI-ARBRE
depuis £862,82
depuis £862,82
# 017
MPN: 105220
DEMI-ARBRE «LOBRO»
Cette pièce remplace le numéro de pièce 580449
# 018
MPN: 101632
BOULON D'ARBRE DE TRANSMISSION
depuis £21,24
depuis £21,24
Cette pièce remplace le numéro de pièce 103432 - et 1 plus. Cliquez pour voir les détails
# 019
MPN: 101633
ÉCROU D'ARBRE DE TRANSMISSION
(original)
depuis £5,15
depuis £5,15
