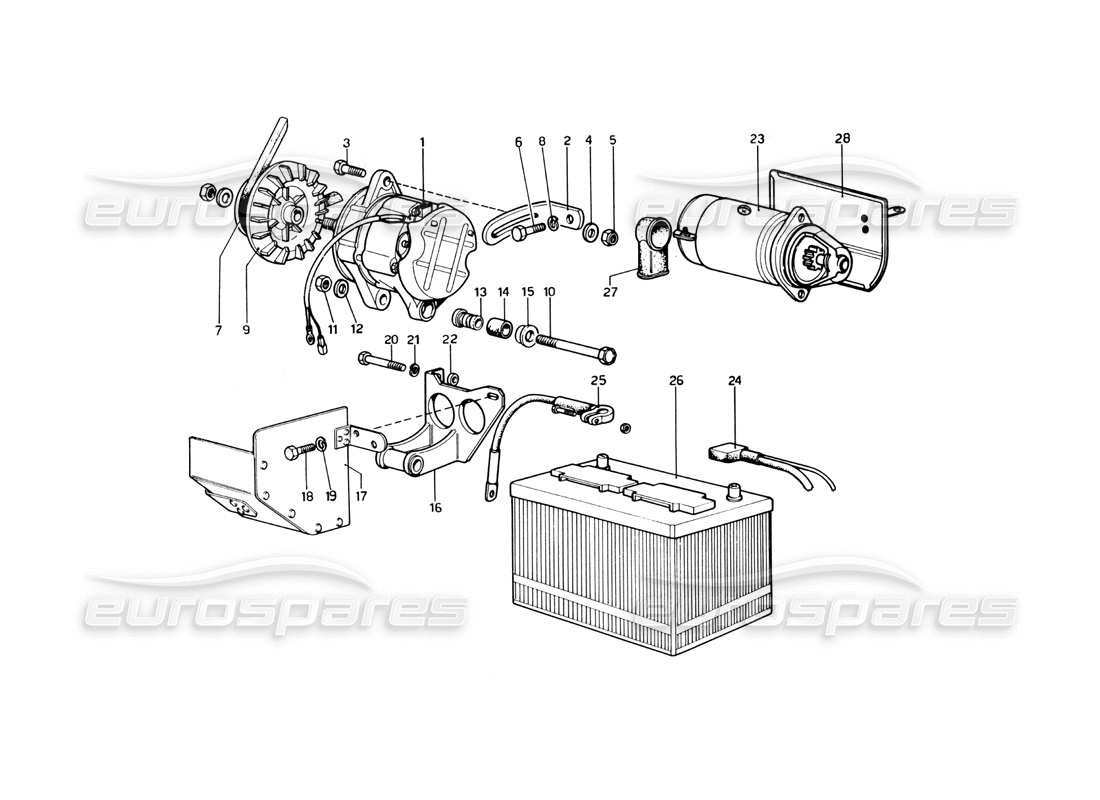

037 - Système de génération de courant - Démarreur du moteur
Ferrari 246 Dino (1975) Current Generating System - Starting Motor Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 300065
RÉGULATEUR DE TENSION
Vale fino ad esaurimento
Remplacement
Remplacement
# 001
MPN: 300074

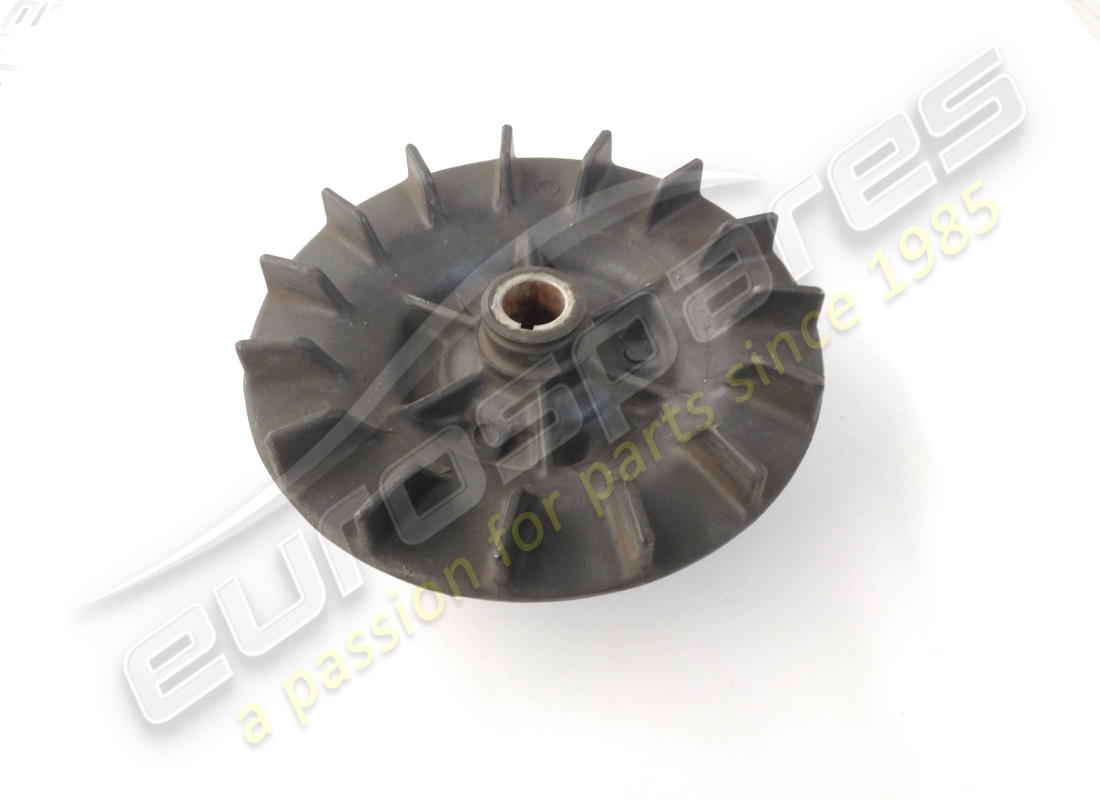

GENERATORE COMPLETO DI VENTOLA ET PULEGGIA
Vale dal N. 06990
depuis £486,96
depuis £486,96
Cette pièce remplace le numéro de pièce 300075 - et 5 plus. Cliquez pour voir les détails
# 001
MPN: 300075
GÉNÉRATEUR COMPLET DE VENTOLE
Vale fino N. 06988
Remplacement
Remplacement
# 001
MPN: 300086
RÉGULATEUR DE TENSION
Valédopo N 236E-30O065
Cette pièce remplace le numéro de pièce 300065
# 002
MPN: 300081
SUPPORT / SUPPORT
# 003
MPN: 11307030
BOULON
depuis £3,98
depuis £3,98
# 004
MPN: 300079
Rondelle
# 005
MPN: 300080
NOIX
# 006
MPN: 300084
BOULON
# 007
MPN: 300060
GÉNÉRATEUR DE CINGHIA COMANDO (CONTINENTAL ULTRAFLEX 9,5X8,25X875)
En alternative avec N. 236E-300094
depuis £35,53
depuis £35,53
Cette pièce remplace le numéro de pièce 300094
# 008
MPN: 300085
Rondelle
# 009
MPN: 4247694
PULEGGIA
depuis £288,84
depuis £288,84
# 010
MPN: 300076

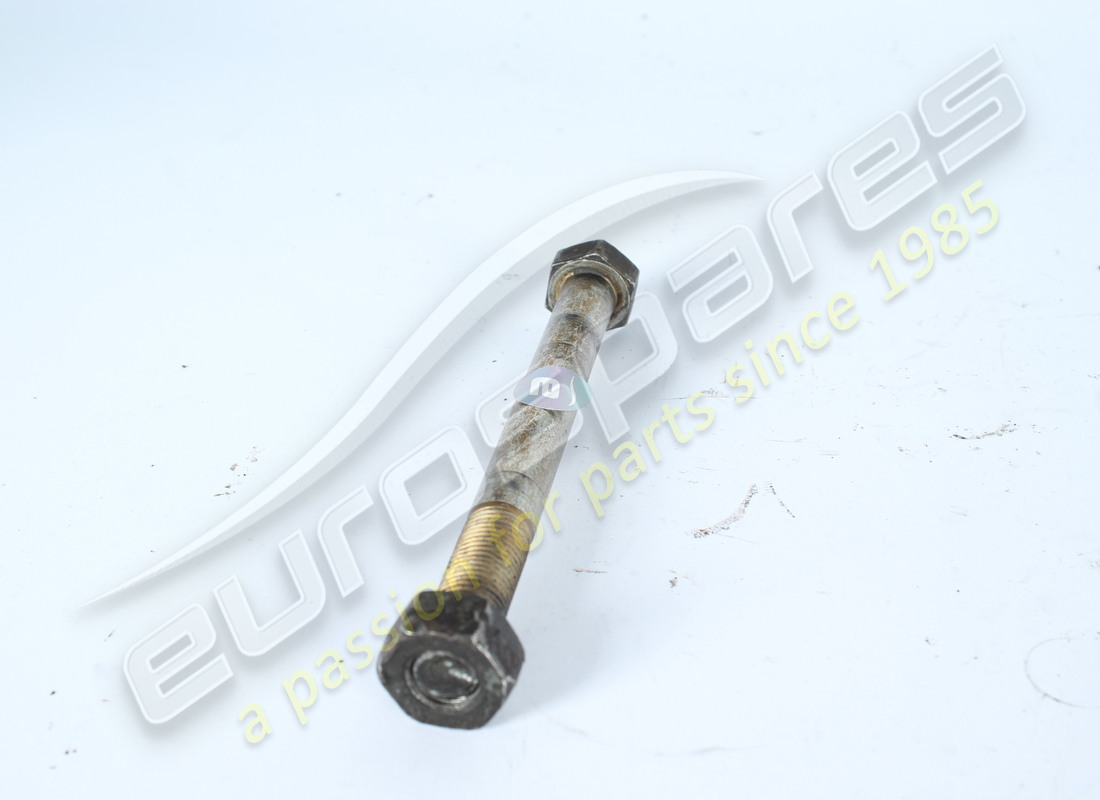

BOULON
depuis £24,00
depuis £24,00
# 011
MPN: 300078
NOIX
# 012
MPN: 300077
Rondelle
# 012
MPN: 300082
BUISSON
# 013
MPN: 4085213
MOZZO
depuis £46,02
depuis £46,02
# 014
MPN: 4085212
BUISSON
Remplacement
Remplacement
# 015
MPN: 300083
Rondelle
# 016
MPN: 300059
SOUTIEN
Dopo ésaure. N. 236L-30981
# 016
MPN: 30981
SOUTIEN
Vale fino ad esaurimento
depuis £1,85
depuis £1,85
# 017
MPN: 300015
GÉNÉRATEUR DE PARATIA
Vale fino N. 03270
# 017
MPN: 300027
GÉNÉRATEUR DE PARATIA
Vale dal N. 03272
depuis £304,76
depuis £304,76
# 018
MPN: 15970721
BOULON
depuis £0,53
depuis £0,53
# 019
MPN: 127497
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10516871 - et 2 plus. Cliquez pour voir les détails
# 020
MPN: LOBO 8G 8x1,25x50 UNI5737
BOULON
# 021
MPN: 127496
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 022
MPN: 300033
ESPACEUR
Vale dal N. 03902
depuis £12,53
depuis £12,53
# 022
MPN: 30986
ESPACEUR
Vale fino N. 03900
depuis £17,31
depuis £17,31
# 023
MPN: 13243/A

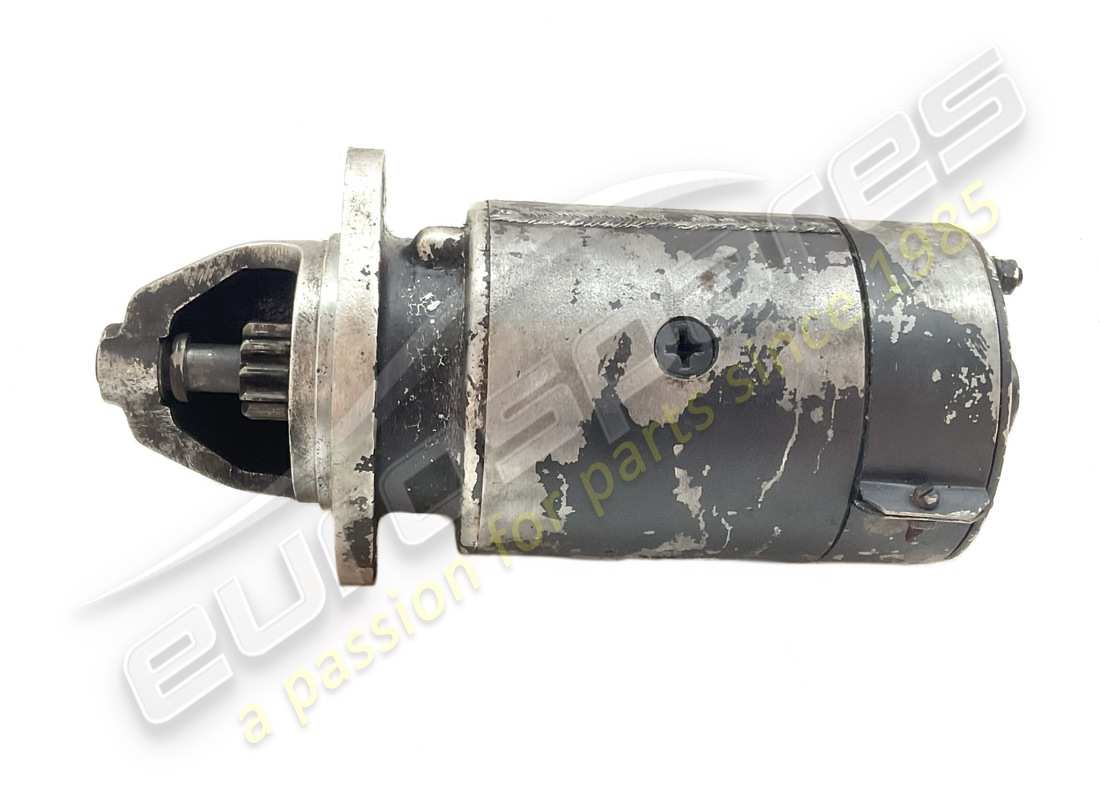

MOTORINO AVVIAM. (MARELLI MT 42E)
depuis £1 195,00
depuis £1 195,00
Cette pièce remplace le numéro de pièce 13243 - et 3 plus. Cliquez pour voir les détails
# 023
MPN: 95130002

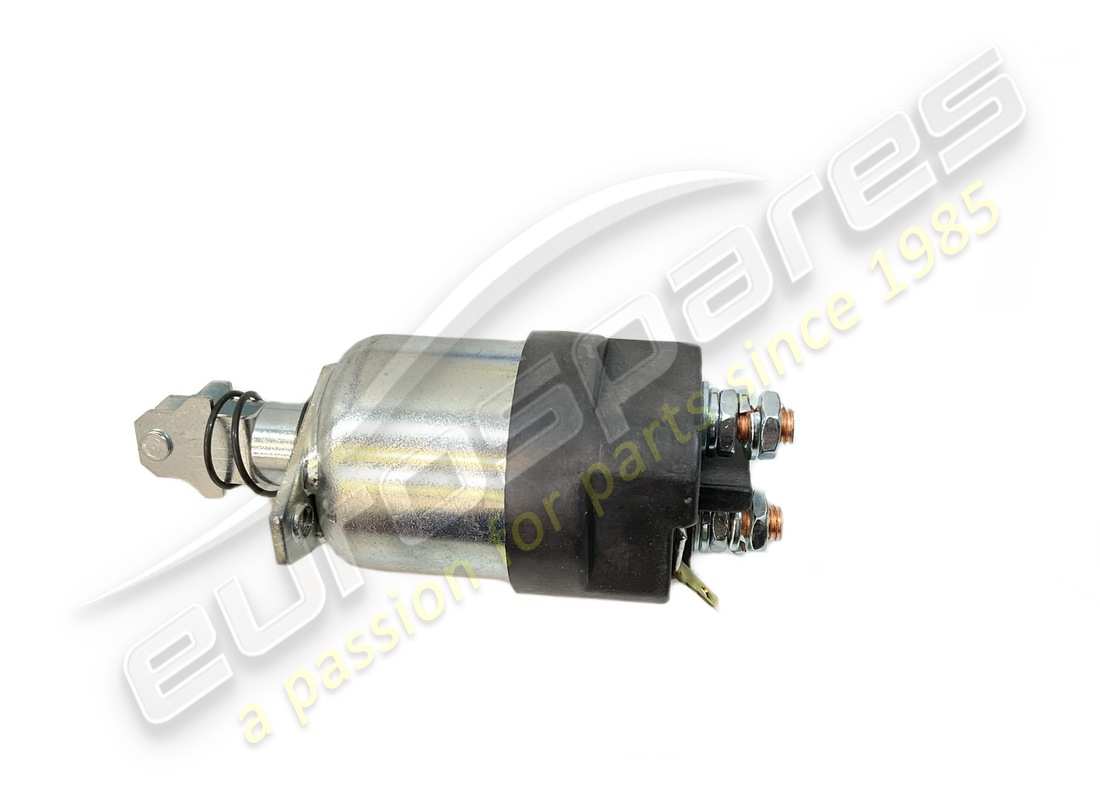

SOLÉNOÏDE DE DÉMARREUR DINO
depuis £397,62
depuis £397,62
# 023
MPN: 95130015

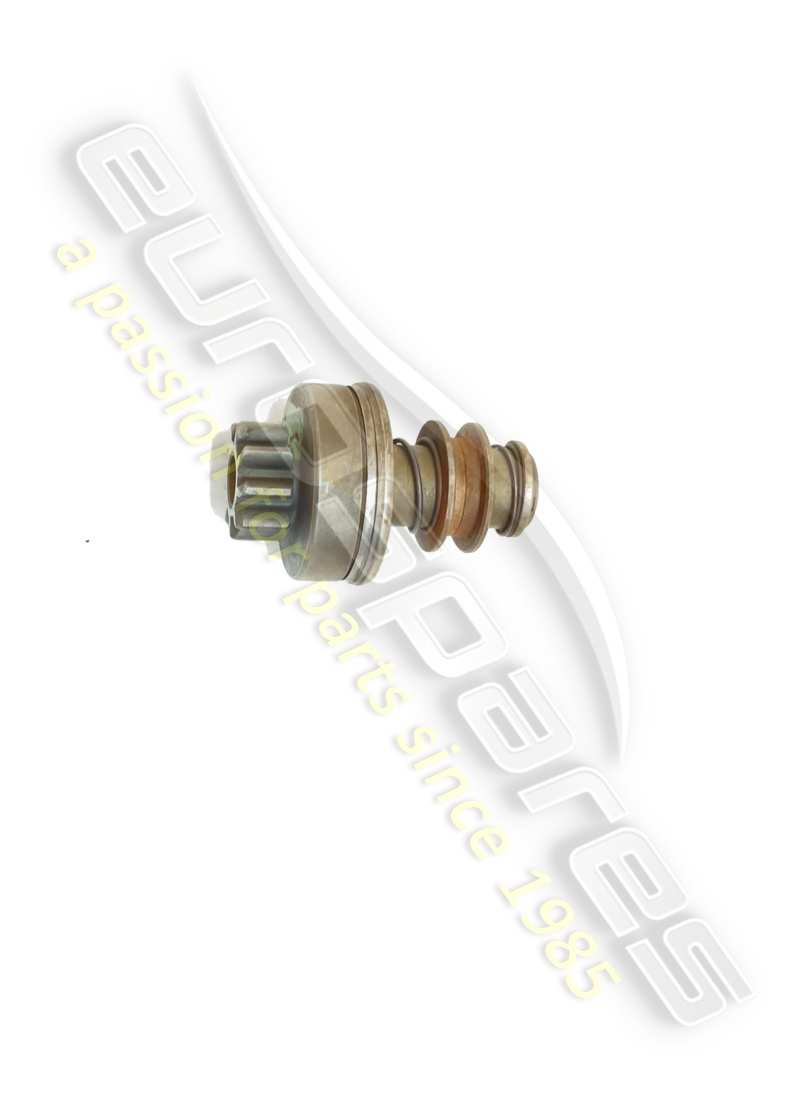

PIGNON DE DEMARREUR
depuis £384,25
depuis £384,25
# 024
MPN: 400048
CAVO COLLEGAMENTO BATTERIA-MOTORINO
Cette pièce remplace le numéro de pièce 80990
# 025
MPN: 115660
CAVO COLLEGAMENTO BATTERIA-MASSA
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 107328
# 026
MPN: 401336
BATTERIE (MARELLI 6AT 1M2V-60AH)
Remplacement
Remplacement
# 027
MPN: 111337
COPRIMORSETTO
depuis £29,05
depuis £29,05
Cette pièce remplace le numéro de pièce 100457
# 028
MPN: 13237

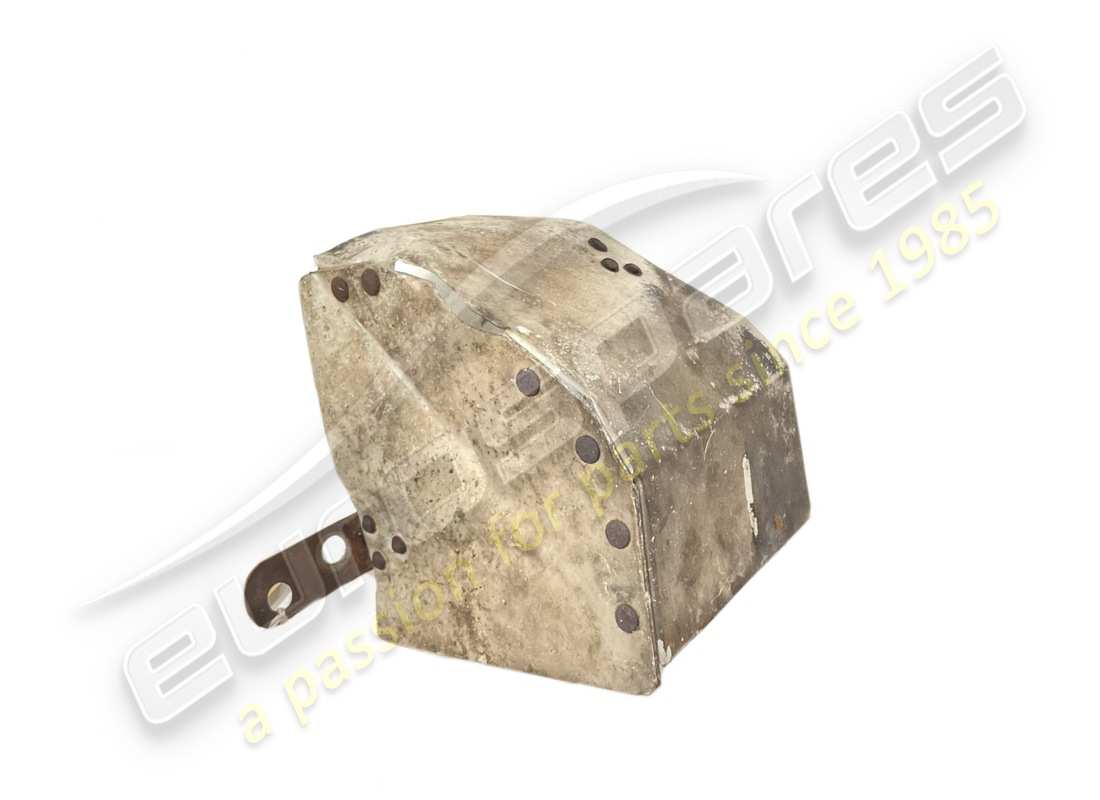

PARATIA PROTEZIONE MOTORINO
depuis £53,50
depuis £53,50
