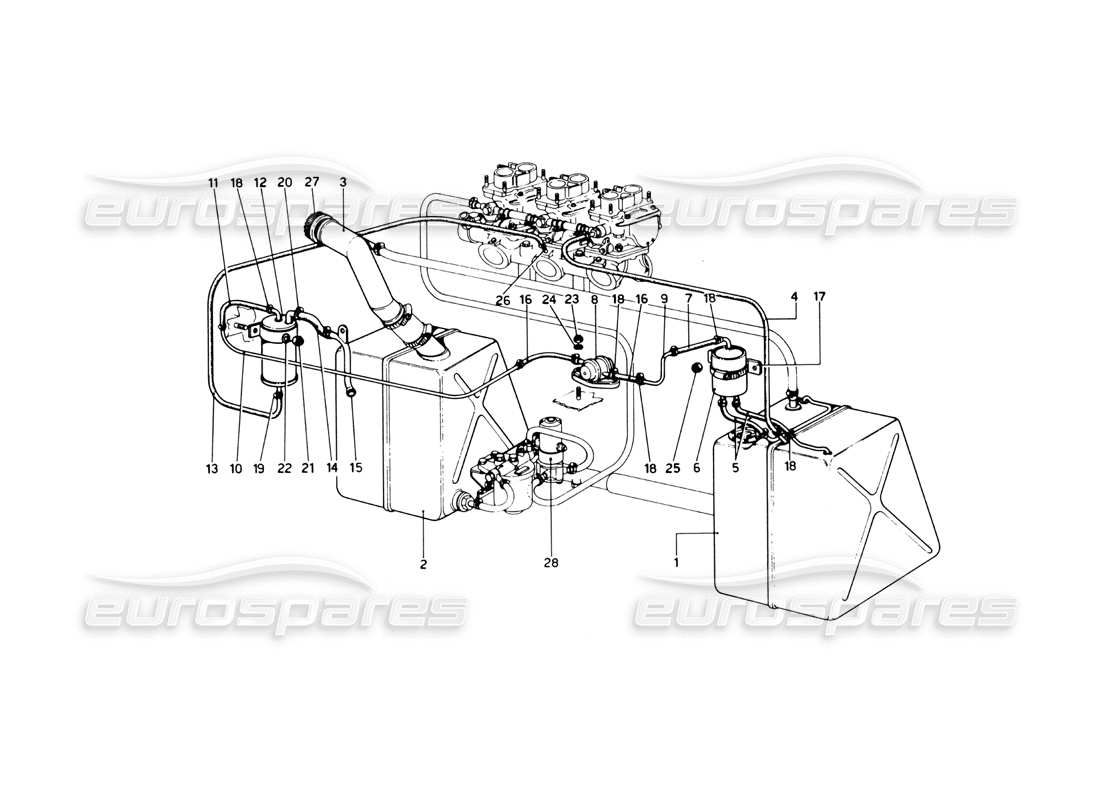

049 - Système de carburant (variantes pour les versions américaines)
Ferrari 246 Dino (1975) Fuel System (Variants for USA Versions) Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 607E-821190
SERBATOIO CARBURANTE DESTRO
Par les États-Unis
# 001
MPN: 607E-821239
SERBATOIO CARBURANTE DESTRO
Par US - Vale solo avec AC
# 002
MPN: 607E-821191
SERBATOIO CARBURANTE SINISTRO
Par les États-Unis
# 002
MPN: 6O7E-821240
SERBATOIO CARBURANTE SINISTRO
Par US - Vale solo avec AC
# 003
MPN: 607E-821192
TUBO DI CARICO CARBURANTE
Par les États-Unis
# 004
MPN: 607E-821199
TUBO RIFLUSSO CARBURANTE
Par les États-Unis
# 005
MPN: 607E-821311
TUBO COLLEGAMENTO SERBATOIO AL DISAREATORE
Par les États-Unis
# 006
MPN: 607E-821167
ASSIEME DISAREATORE
Par les États-Unis
# 007
MPN: 607E-821198
MANICOTTO COLLEGAMENTO TUBO RIGIDO E DISAREATORE
Par les États-Unis
# 008
MPN: 103686
VALVOLA A TRE VIE
Par les États-Unis
depuis £126,62
depuis £126,62
Cette pièce remplace le numéro de pièce 4226204 - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 607E-821228
TUBO RIGIDE DALLA VALVOLA AL DISAREATORE
Par les États-Unis
# 010
MPN: 607E-821227
TUBO RIGIDE DALLA VALVOLA AL FILTRO
Par les États-Unis
# 011
MPN: 607E-821197
TUYAU / TUBE / TUYAU
Par États-Unis – Vale fino N. 04234
# 011
MPN: 607E-821428
TUYAU / TUBE / TUYAU
Par États-Unis – Vale dal N. 04236
# 012
MPN: 607E-821233
FILTRE SAVARA
Par les États-Unis
# 012
MPN: 607E-821575
FILTRO VAPORI COMBUSTIBLE
Par États-Unis – En alternative avec N. 607E-821233
# 013
MPN: 607E-821234
TUBO DAL FILTRO AL COLLETTORE DI ASPIRAZIONE
Par les États-Unis
# 014
MPN: 607E-821231
MANCHE
Par les États-Unis
# 015
MPN: 607E-821232
TUBO PRESA ARIA CALDA PER FILTRO
Par les États-Unis
# 016
MPN: 607E-821261
MANCHE
Par les États-Unis
# 017
MPN: 607E-821256
ASSIEME SUPPORTO DISAREATORE
Par les États-Unis
# 018
MPN: 104979
CLIP DU JUBILÉ
Par les États-Unis
Remplacement
Remplacement
# 019
MPN: 12179090
CLIP DU JUBILÉ
Par les États-Unis
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 102721
# 020
MPN: 104022
CLIP DU JUBILÉ
Par les États-Unis
Remplacement
Remplacement
# 021
MPN: 104030
ÉCROU AUTO-BLOQUANT
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16104125
# 022
MPN: 12646701
Rondelle
Par les États-Unis
depuis £0,47
depuis £0,47
# 023
MPN: 12574211
NOIX
Par les États-Unis
depuis £0,71
depuis £0,71
# 024
MPN: 12601271
Rondelle
Par les États-Unis
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 103372 - et 1 plus. Cliquez pour voir les détails
# 025
MPN: 12574211
NOIX
Par les États-Unis
depuis £0,71
depuis £0,71
# 026
MPN: 236E-350264
SYNDICAT
Par les États-Unis
# 027
MPN: 607E-821426
TAPPO DI CARICO SERBATOI
Par les États-Unis
# 028
MPN: 100245
POMPE À CARBURANT
depuis £252,00
depuis £252,00
Cette pièce remplace le numéro de pièce 105454 - et 2 plus. Cliquez pour voir les détails
# 028
MPN: 607E-821087
POMPE ÉLECTRIQUE 12V.
Par États-Unis – Vale fino N. 04234
