115 - Instruments et accessoires

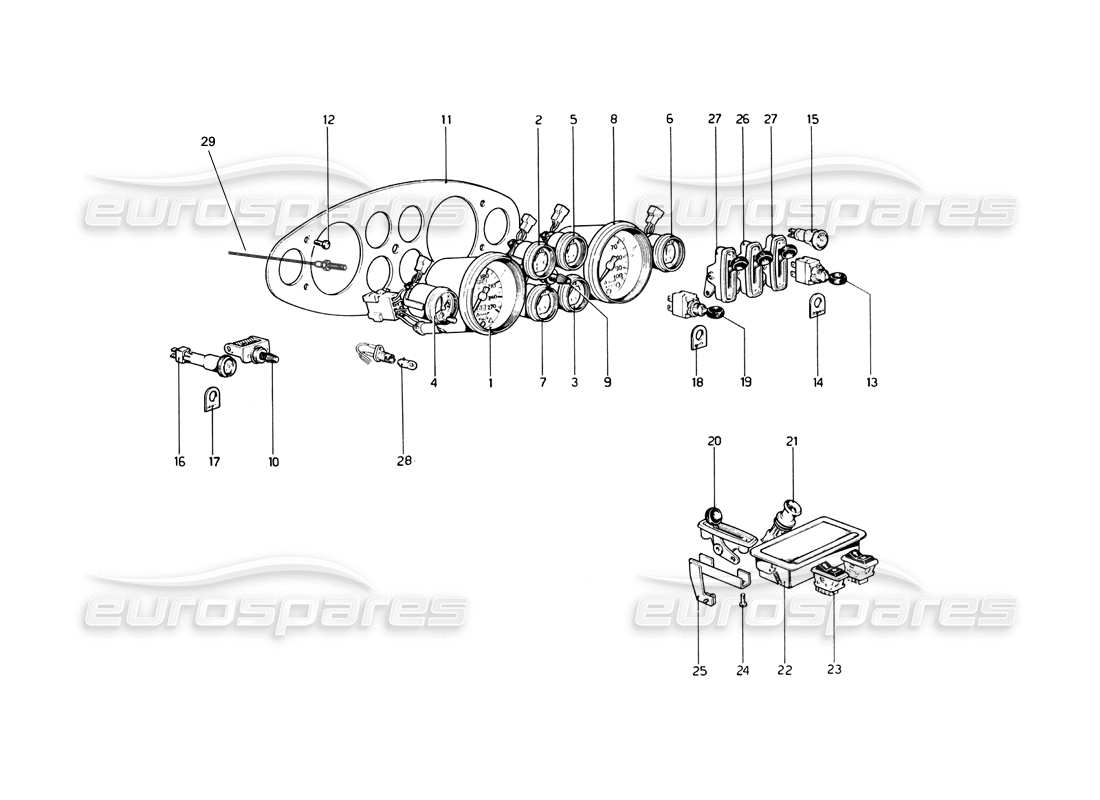

Ferrari 246 Dino (1975) Instruments and Accessories Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces

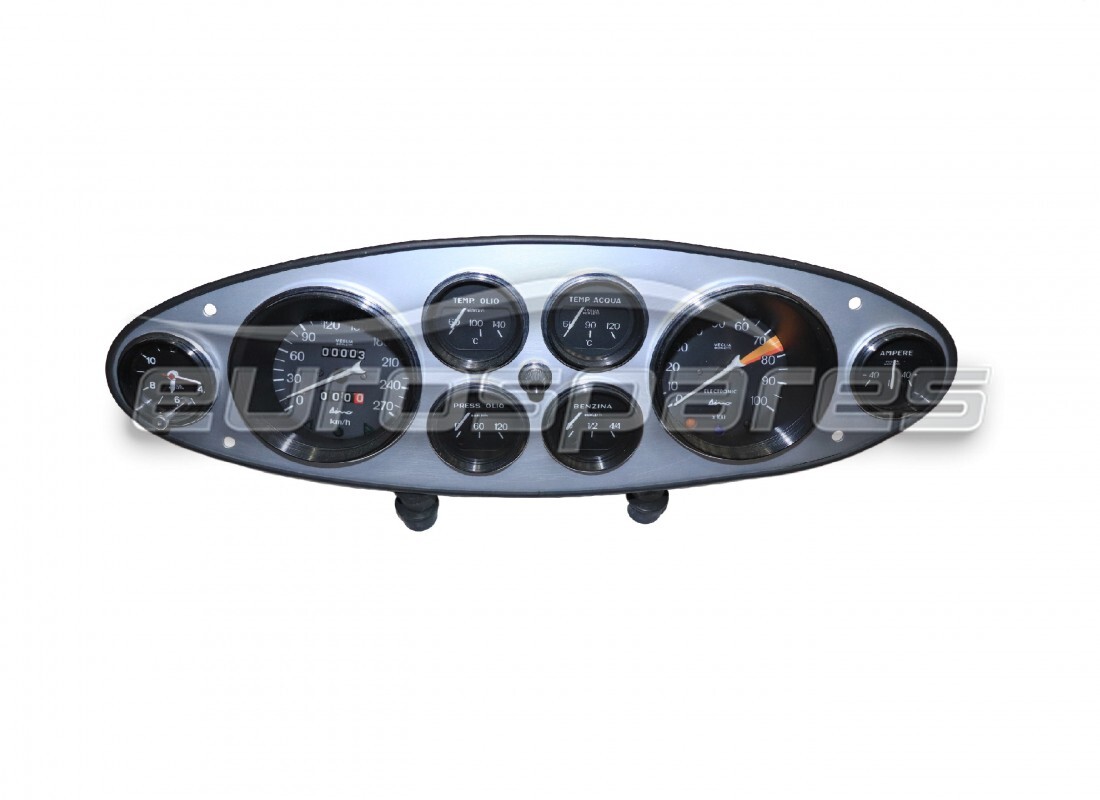

# 000
MPN: 4017417
ENSEMBLE D'INSTRUMENTS COMPLET
depuis £9 444,75
depuis £9 444,75
# 001
MPN: 401417

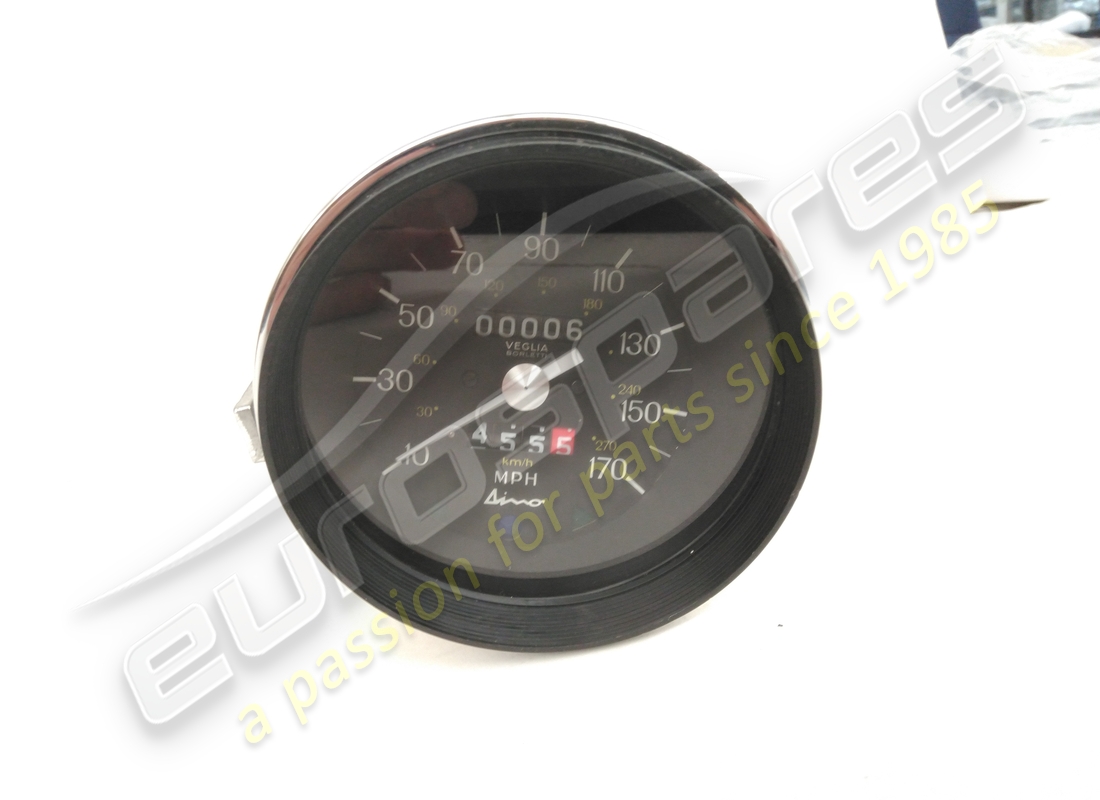

COMPTEUR DE VITESSE EN MPH
Valable pour les USA - GB - IRL - AUS
depuis £1 044,75
depuis £1 044,75
# 002
MPN: 20081402
TERMOMETRO OLIO
Non valable pour les USA - GB - ZA - AUS
depuis £234,47
depuis £234,47
# 002
MPN: 20175500
TERMOMETRO OLIO
Vale par USA - GB - ZA - AUS
# 003
MPN: 0200815
MANOMETRO OLIO
Non valable pour les USA - GB - ZA - AUS
# 003
MPN: 20175709
MANOMETRO OLIO
Vale par USA - GB - ZA - AUS
depuis £1 294,85
depuis £1 294,85
# 004
MPN: 20181400
HORLOGE
# 005
MPN: 0200816
TERMOMETRO ACQUA
depuis £624,75
depuis £624,75
# 006
MPN: 20081709
AMPÉROMÉTRO
depuis £1 393,08
depuis £1 393,08
# 007
MPN: 0200818
INDICATEUR LIVELLO BENZINA
Non valable pour les USA - GB - ZA -AUS
# 007
MPN: 0201758
INDICATEUR LIVELLO BENZINA
Vale par USA - GB - ZA - AUS
# 008
MPN: 20081303
CONTAGIRI
Non valable pour les États-Unis
Cette pièce remplace le numéro de pièce 95400221
# 008
MPN: 20175907
CONTAGIRI
Vale par États-Unis
depuis £929,25
depuis £929,25
Cette pièce remplace le numéro de pièce 401294
# 009
MPN: 0201510
AZZERATORE CONTACHILOMETR
# 010
MPN: 20166203
RHÉOSTAT
depuis £322,13
depuis £322,13

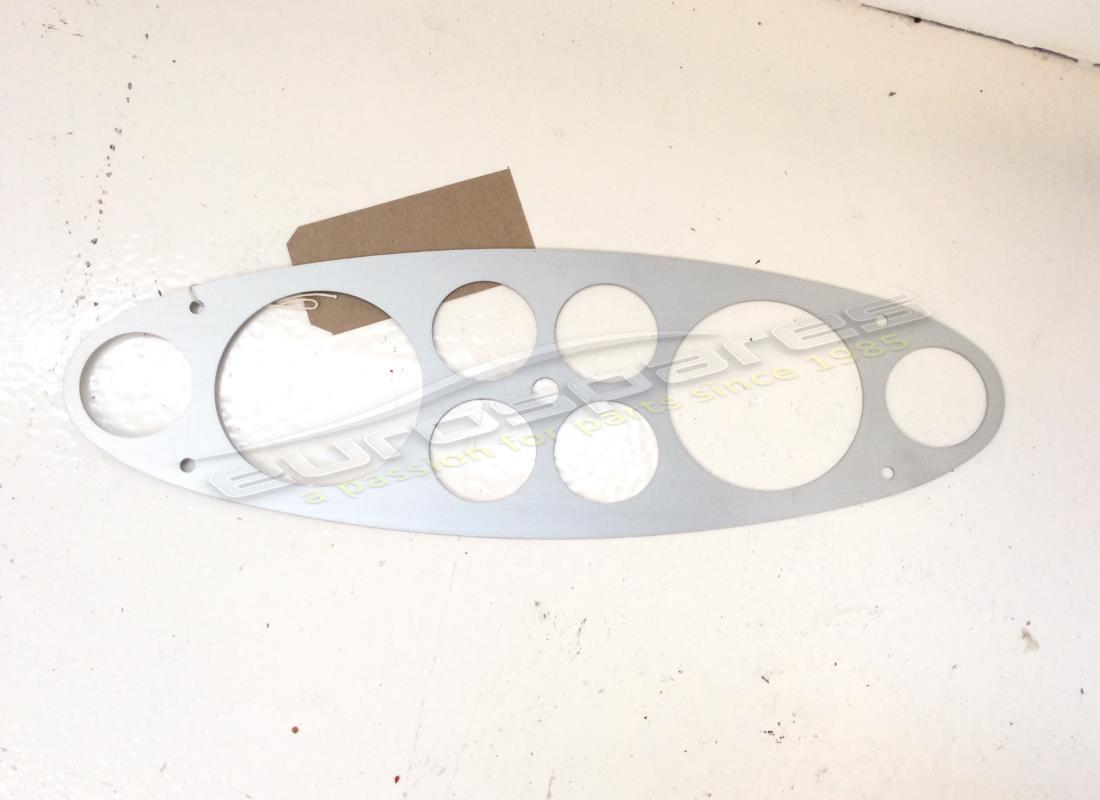

# 011
MPN: 20263406
PLAQUE D'INSTRUMENT
depuis £414,75
depuis £414,75
# 012
MPN: 20106605
VIS
depuis £20,98
depuis £20,98
# 013
MPN: 0301746
INTERRUTTORE EMERGENZA CON SPIA INCORPORATE
Valeur par D
depuis £196,88
depuis £196,88
# 013
MPN: 30111405
INTERRUTTORE EMERGENZA (1 POSITION AVEC 5 BORNES)
voir aussi 251-80-884-00
depuis £152,25
depuis £152,25
# 014
MPN: 0201821
TARGHETTA PER INTERRUTTORE EMERGENZA
Vale par États-Unis
# 015
MPN: 0201783
INDICATORE OTTICO CINTURE DI SICUREZZA
Vale par États-Unis
# 016
MPN: 20281002
GÉNÉRATEUR SPIA
# 017
MPN: 20273900
TARGHETTA PAR SPIA GENERATORE
# 018
MPN: 0201646
TARGHETTA PER INTERRUTTORE ELETTROVENTILATORE A SINISTRA
Non valable pour les États-Unis
# 018
MPN: 0201820
TARGHETTA PER INTERRUTTORE ELETTROVENT.
Vale par États-Unis
# 018
MPN: 20164703/A
PLAQUE
Non valable pour les États-Unis
depuis £23,69
depuis £23,69

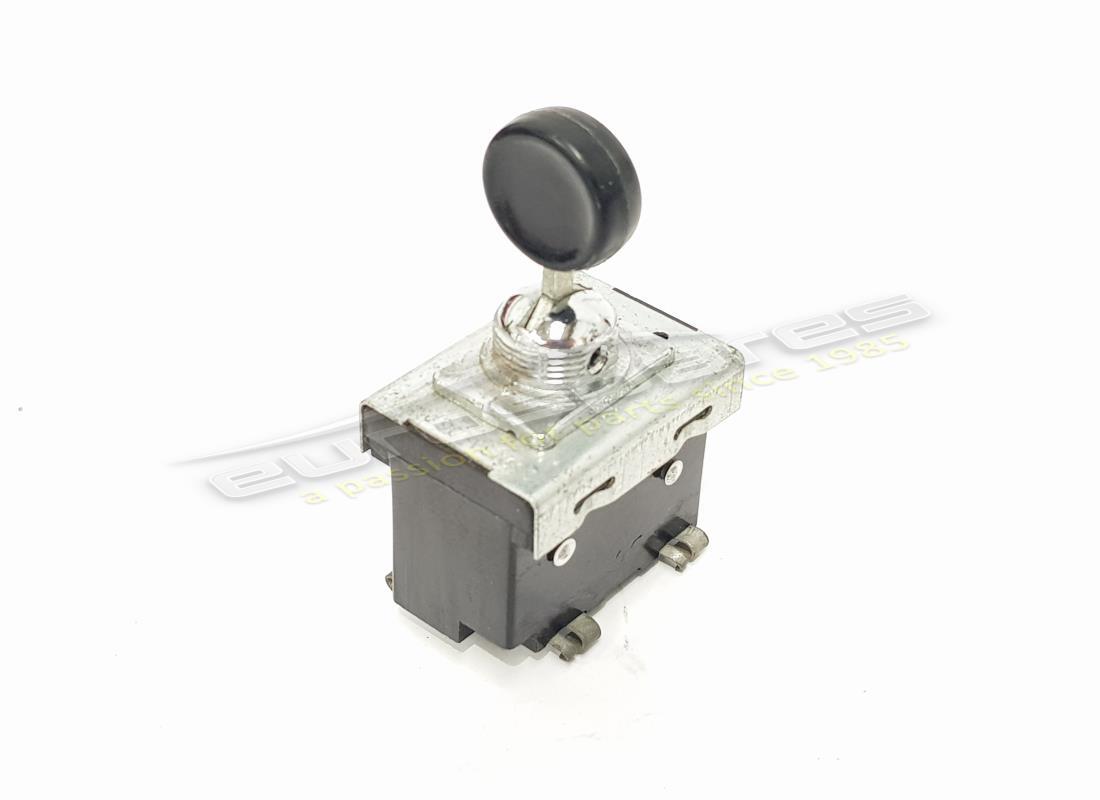

# 019
MPN: 20068904
INTERRUTTEUR POUR ELETTROVENTILATORI
Par quantité aux États-Unis 1
depuis £81,90
depuis £81,90
# 020
MPN: 20045605
LEVIER
Non valable pour les USA et S
Remplacement
Remplacement
# 020
MPN: 20174801
LEVIER
Vale par États-Unis
# 021
MPN: 20040903

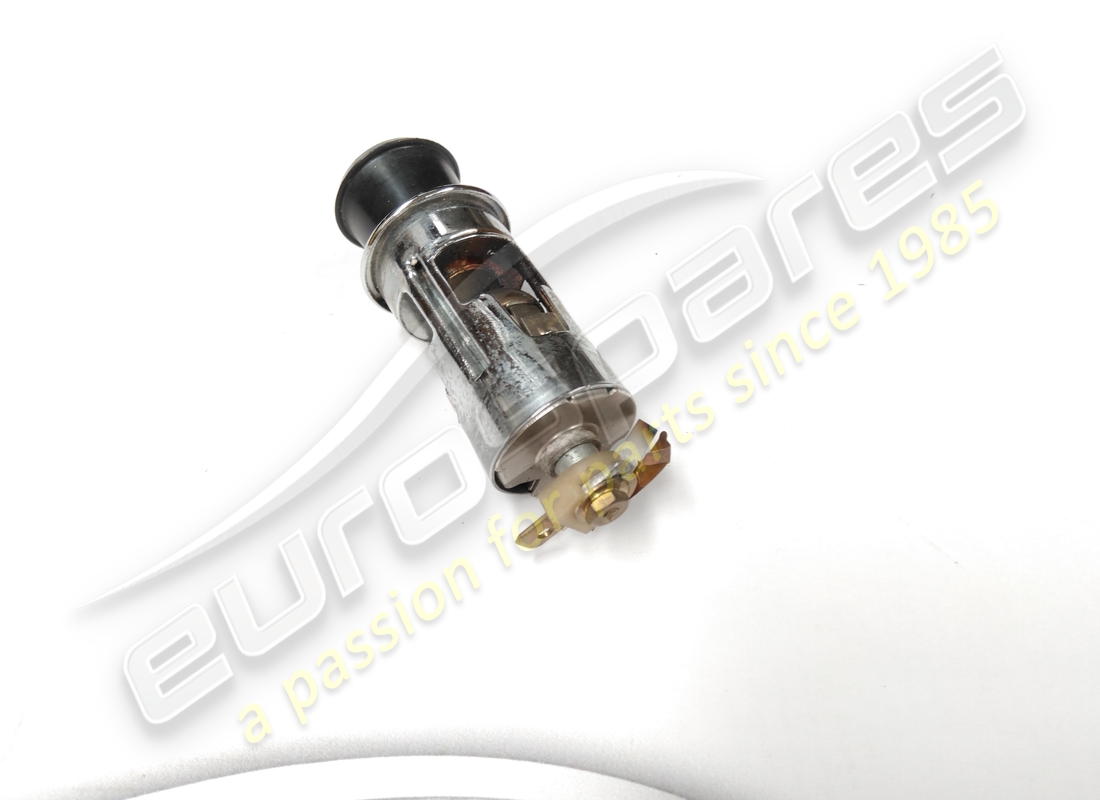

ACCENDISIGARI
depuis £241,50
depuis £241,50

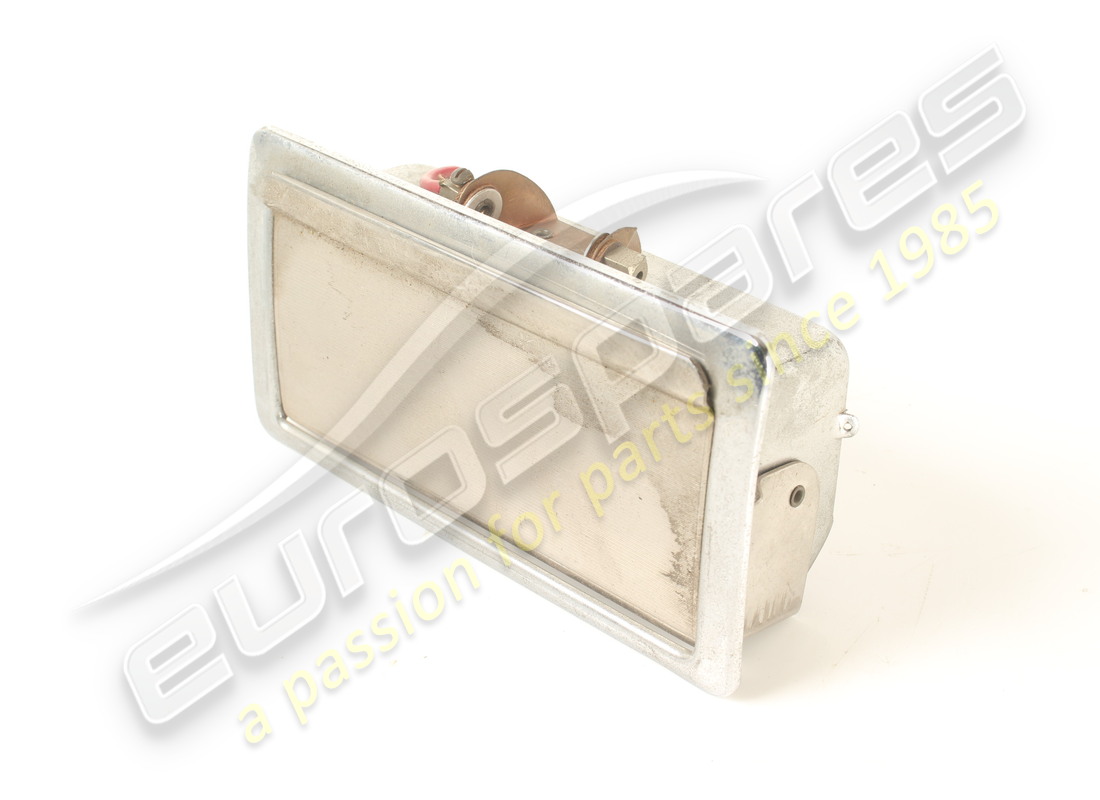

# 022
MPN: 20040804

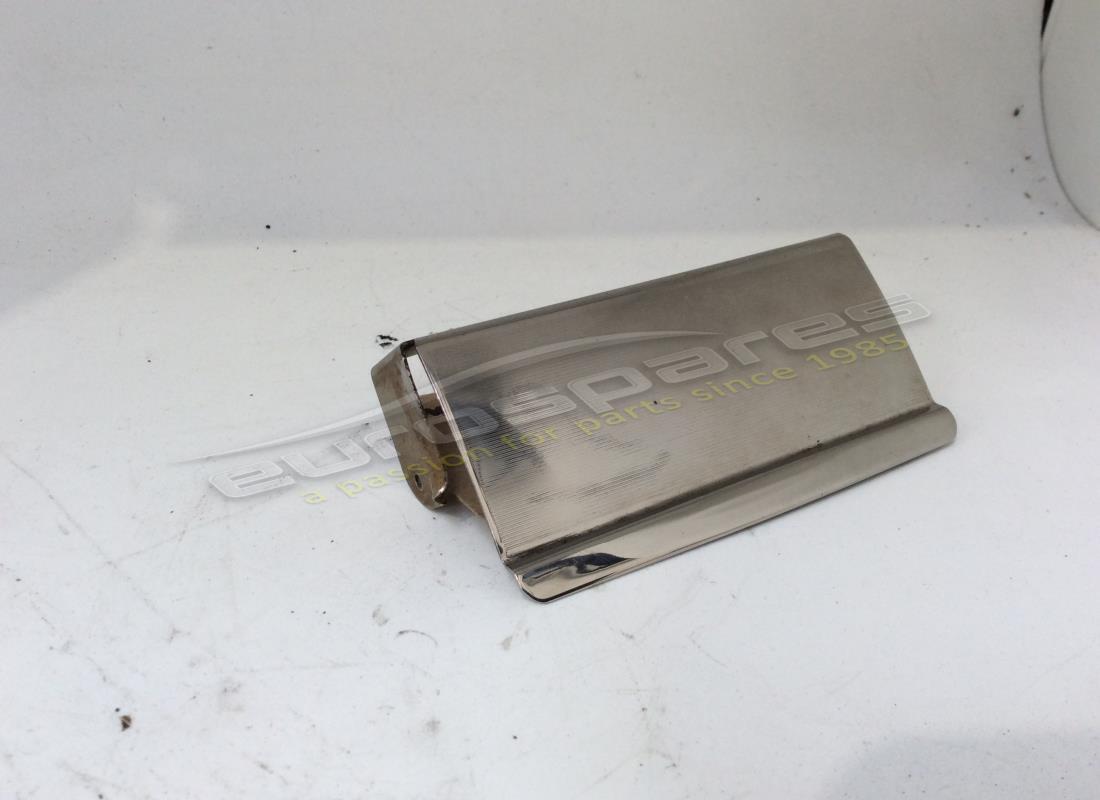

POSACENÈRE
depuis £519,75
depuis £519,75
# 023
MPN: 30073407
COMMUTATEUR DE FENÊTRE
depuis £178,97
depuis £178,97
Cette pièce remplace le numéro de pièce 95403229 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 30073407/A
COMMUTATEUR DE FENÊTRE
depuis £95,00
depuis £95,00
Cette pièce remplace la pièce numéro 114633 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 17671205
VIS
# 025
MPN: 200720

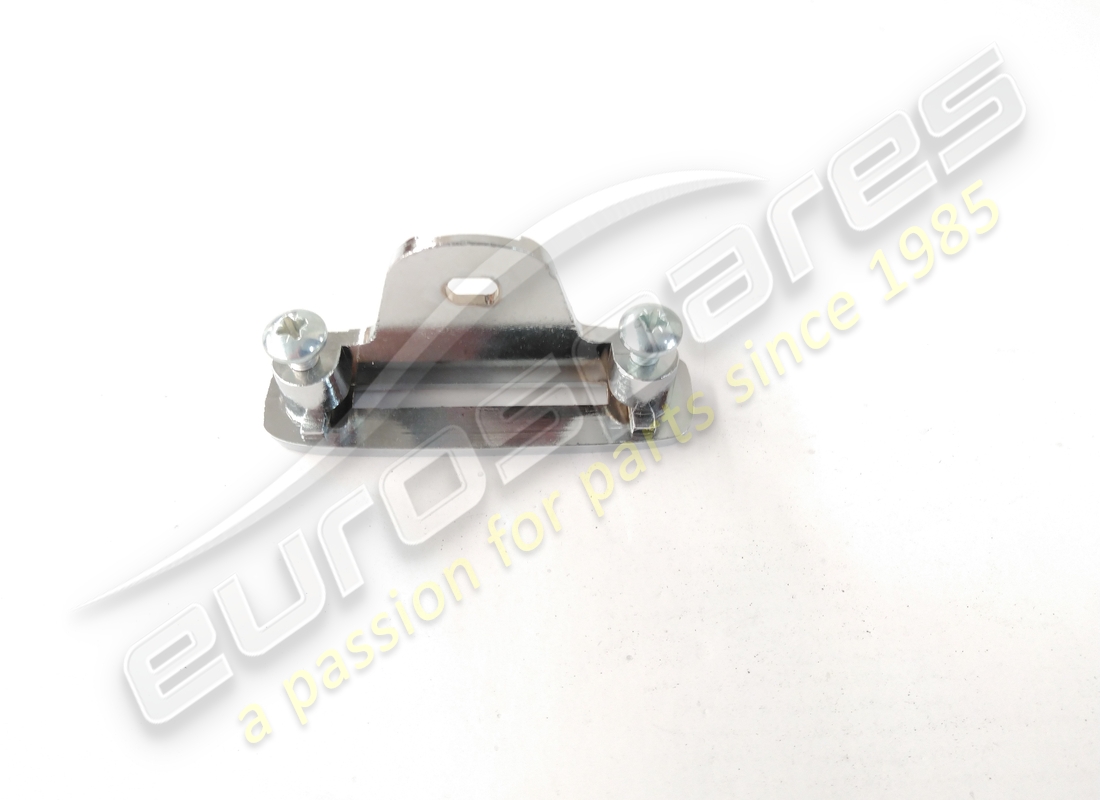

PONTICELLE POUR LEVA
depuis £129,38
depuis £129,38
Cette pièce remplace le numéro de pièce 183283
# 026
MPN: 20045605
LEVIER CHAUD ET FROID
Remplacement
Remplacement
# 027
MPN: 20166302/1
LEVIER DE CHAUFFAGE
depuis £325,00
depuis £325,00
Cette pièce remplace le numéro de pièce 60548200
# 027
MPN: 20166302/2
LEVIER DE CHAUFFAGE
depuis £325,00
depuis £325,00
LEVIER DE CHAUFFAGE Genuine Ferrari Pièce – Nouvelle (autre) en stock
Assemblage complet du levier, identique à l'original. Prix individuel.
Assemblage complet du levier, identique à l'original. Prix individuel.
# 027
MPN: 20166302/3
LEVIER DE CHAUFFAGE
depuis £325,00
depuis £325,00
# 027
MPN: 20166302/4
LEVIER DE CHAUFFAGE
depuis £325,00
depuis £325,00
# 027
MPN: 20166302/5
LEVIER DE CHAUFFAGE
depuis £325,00
depuis £325,00
# 027
MPN: 20166302/6
LEVIER DE CHAUFFAGE
depuis £325,00
depuis £325,00

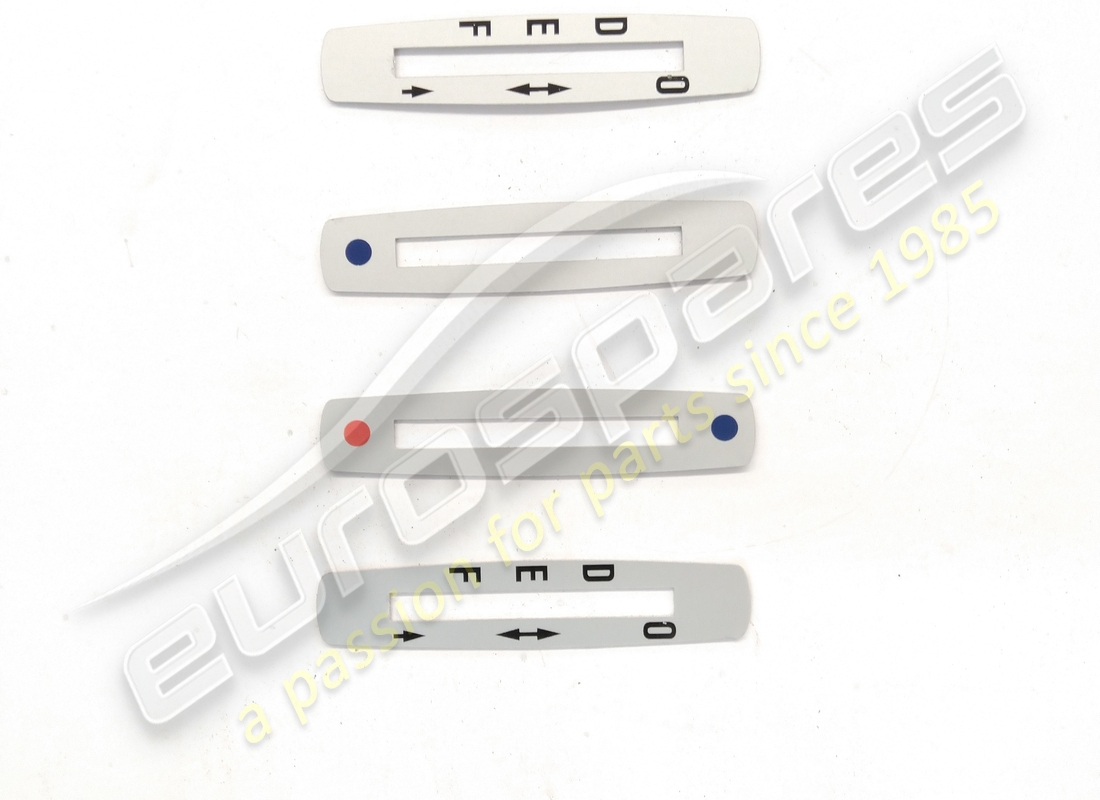

# 027
MPN: 20166302/A
JEU D'ÉTIQUETTES DE PLAQUE DE LEVIER
Valable pour les Dino de la série III - Plaques de chauffage, d'aération et de starter. Vendu en kit voiture
depuis £110,00
depuis £110,00
# 027
MPN: 20166302/M
CORPS DE COULISSEUR DE CHAUFFAGE
depuis £195,00
depuis £195,00

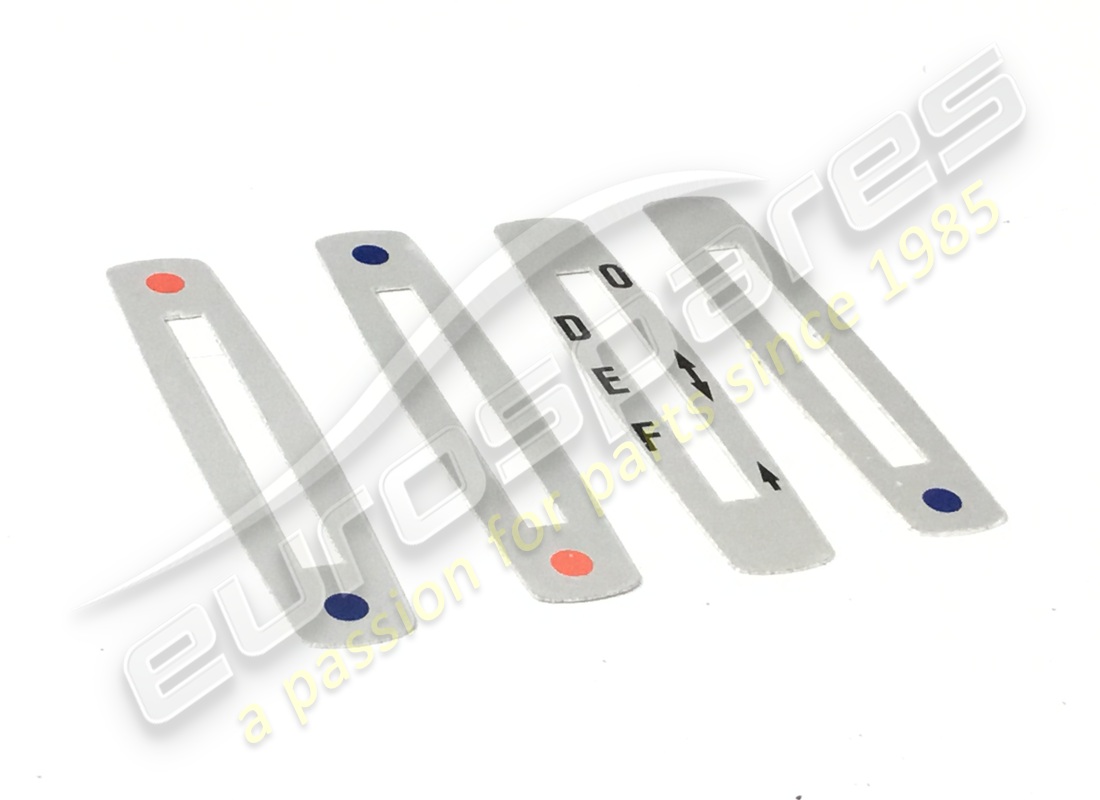

# 027
MPN: 20-54-04/A
JEU D'ÉTIQUETTES DE PLAQUE DE LEVIER
Valable pour les 206Gt et les Dino des séries I et II - Plaques de chauffage, d'aération et de starter Vendu en kit par voiture
depuis £79,95
depuis £79,95
# 028
MPN: 101525
AMPOULE
depuis £2,25
depuis £2,25
Cette pièce remplace le numéro de pièce 101528
# 029
MPN: 401251

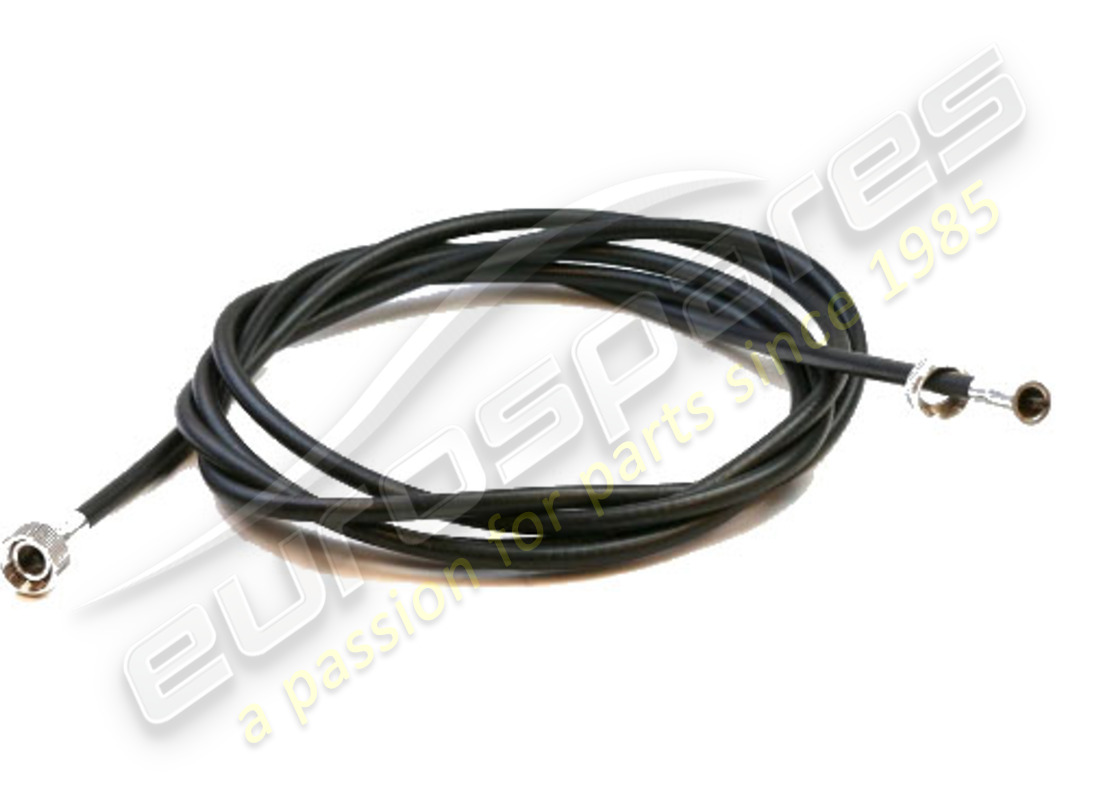

CÂBLE DE VITESSE
RHD (3.4 mètre)
depuis £131,96
depuis £131,96
# 029
MPN: 401394
CÂBLE DE VITESSE
LHD (3,148 mètre)
depuis £99,08
depuis £99,08
