013 - Ensemble de tuyaux d'échappement

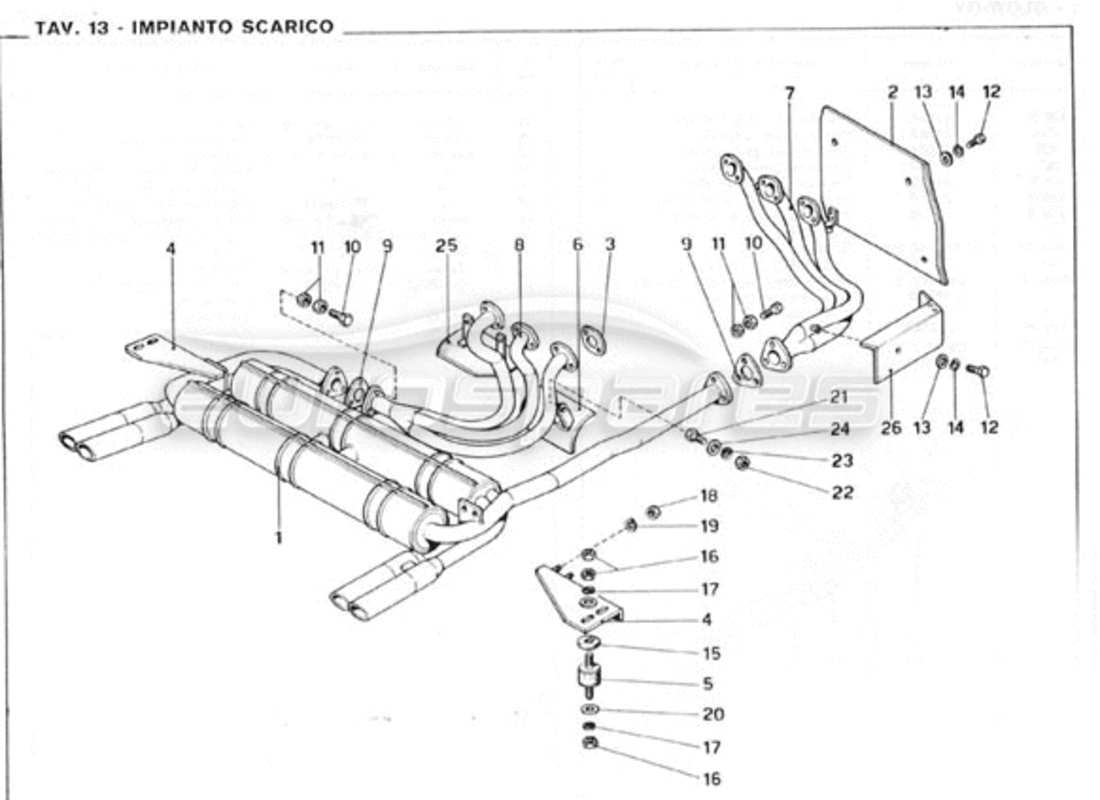

Ferrari 246 GT Series 1 Exhaust Pipes Assembly Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
FE/013
SILENCIEUX
#
002
MPN:
20460
PLAQUE
#
003
MPN:
106125
joint
depuis
£10,51
depuis
£10,51
Cette pièce remplace le numéro de pièce 105942
- et 1 plus. Cliquez pour voir les détails
#
004
MPN:
20408
SOUTIEN
depuis
£65,33
depuis
£65,33
#
005
MPN:
102947
MONTAGE
depuis
£6,17
depuis
£6,17
Cette pièce remplace le numéro de pièce 102007
- et 14 plus. Cliquez pour voir les détails
#
006
MPN:
13219
PLAQUE DE MONTAGE
depuis
£52,52
depuis
£52,52
#
007
MPN:
FE/014
COLLECTEUR AVANT
depuis
£236,25
depuis
£236,25
#
008
MPN:
FE/015
COLLECTEUR ARRIÈRE
#
009
MPN:
20449
joint
depuis
£14,95
depuis
£14,95
#
010
MPN:
8x40 UNI 5738
BOULON
#
011
MPN:
94803
NOIX
depuis
£8,34
depuis
£8,34
#
012
MPN:
MS X 16 - UNI 5739
BOULON
#
013
MPN:
12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704
- et 1 plus. Cliquez pour voir les détails
#
014
MPN:
6 R 4
Rondelle
Remplacement
Remplacement
#
015
MPN:
95403
Rondelle
#
016
MPN:
M6x1-UNI5588
NOIX
#
017
MPN:
6 R 4
Rondelle
Remplacement
Remplacement
#
018
MPN:
8x1.25 UNI 5588
NOIX
8 x 1,25 – UNI 5588
#
019
MPN:
127496
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 10516671
- et 2 plus. Cliquez pour voir les détails
#
020
MPN:
12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704
- et 1 plus. Cliquez pour voir les détails
#
021
MPN:
M6x14-UNI 5739
BOULON
#
022
MPN:
6 x 1 - UNI 5588
NOIX
#
023
MPN:
6 R 4
Rondelle
Remplacement
Remplacement
#
024
MPN:
12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704
- et 1 plus. Cliquez pour voir les détails
#
025
MPN:
13237
PLAQUE DE MONTAGE
depuis
£53,50
depuis
£53,50
#
026
MPN:
20463
support
depuis
£168,00
depuis
£168,00
