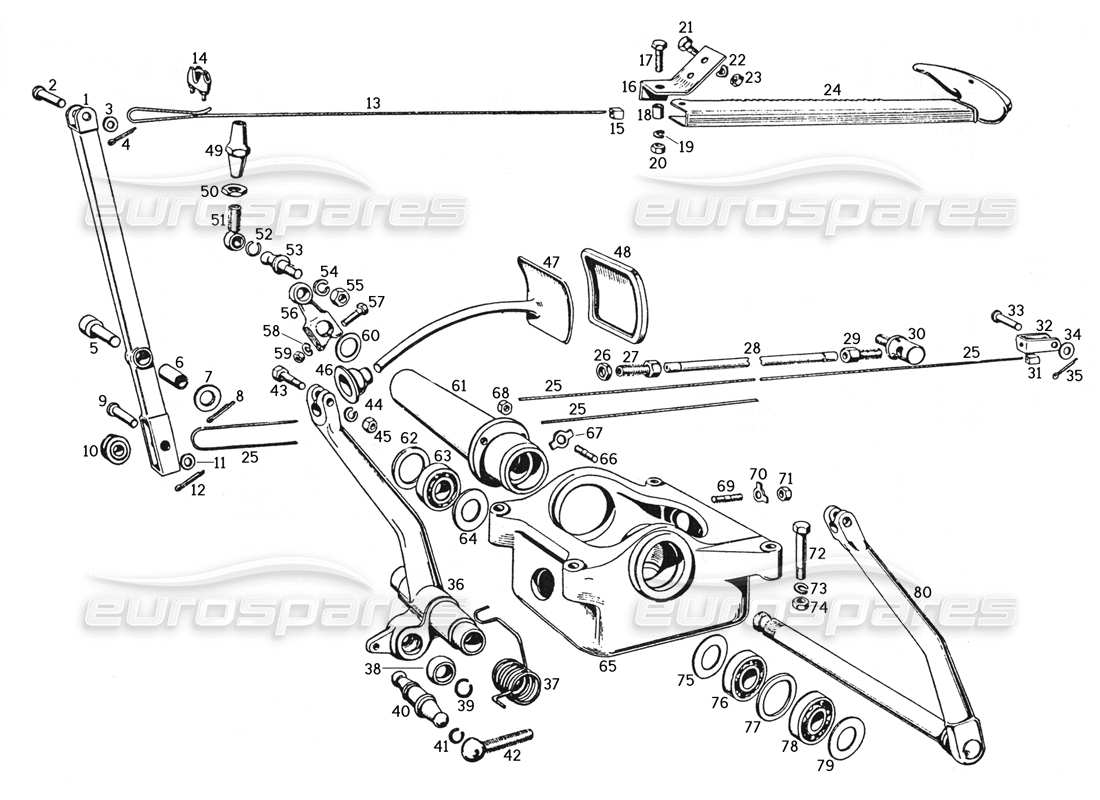

025 - Pédale de frein et commande de frein
Ferrari 250 GTE (1957) Brake Pedal and Brake Control Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
000
MPN:
16309290

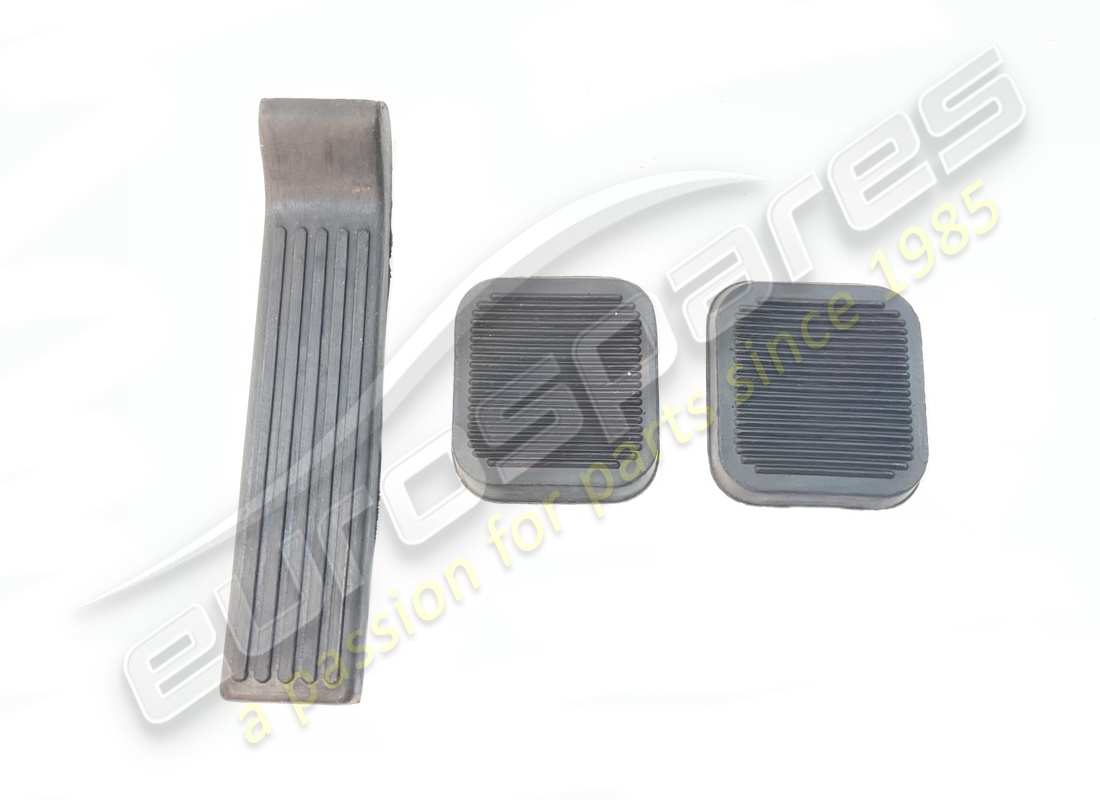

JEU DE CAOUTCHOUCS POUR PÉDALES
depuis
£84,00
depuis
£84,00
#
001
MPN:
69147
LEVIER
#
002
MPN:
50040
PIVOT
#
003
MPN:
92603
Rondelle
#
004
MPN:
92521
GOUPILLE FENDUE
#
005
MPN:
69160
PIVOT
#
006
MPN:
69152
BUISSON
#
007
MPN:
93300
Rondelle
#
008
MPN:
92521
GOUPILLE FENDUE
#
009
MPN:
50040
PIVOT
#
010
MPN:
69153
CORRUCOLE
Remplacement
Remplacement
#
011
MPN:
92603
Rondelle
#
012
MPN:
92521
GOUPILLE FENDUE
#
013
MPN:
92938
CAVO BAWDEN
#
014
MPN:
93850
SERRAFILO
#
015
MPN:
69154
CUBE
depuis
£9,90
depuis
£9,90
#
016
MPN:
69162
FIXATION DE LA POIGNÉE
#
017
MPN:
92663
BOULON
#
018
MPN:
69163
DÉSLANZIALE
#
019
MPN:
92354
Rondelle
#
020
MPN:
92411
NOIX
#
021
MPN:
93031
BOULON
#
022
MPN:
92353
Rondelle
depuis
£0,47
depuis
£0,47
#
023
MPN:
92393
NOIX
#
024
MPN:
69146
POIGNÉE DE FREIN
#
025
MPN:
92938
CAVO BAWDEN
#
026
MPN:
93935
CONTRE-ÉCROU
depuis
£0,57
depuis
£0,57
#
027
MPN:
68852
REGISTRO FRENO
#
028
MPN:
92939
GAINE SOUPLE
#
029
MPN:
68852
REGISTRO FRENO
#
030
MPN:
69175
PIVOT
#
031
MPN:
69154
CUBE
depuis
£9,90
depuis
£9,90
#
032
MPN:
69155
FOURCHETTE
depuis
£17,33
depuis
£17,33
#
033
MPN:
50040
PIVOT
#
034
MPN:
92603
Rondelle
#
035
MPN:
92521
GOUPILLE FENDUE
#
036
MPN:
67218
PÉDALE FRÉNO
#
037
MPN:
67231
PRINTEMPS
depuis
£12,31
depuis
£12,31
#
038
MPN:
67213
ANNEAU
#
039
MPN:
67212
ANNEAU
#
040
MPN:
67211
PIVOT
depuis
£45,47
depuis
£45,47
#
041
MPN:
67108
ANNEAU
depuis
£6,93
depuis
£6,93
#
042
MPN:
67214
SEDE SFERICA
depuis
£34,51
depuis
£34,51
#
043
MPN:
92262
BOULON
#
044
MPN:
92355
Rondelle
#
045
MPN:
92412
NOIX
depuis
£1,56
depuis
£1,56
#
046
MPN:
67232
SOUFFLET EN CAOUTCHOUC
#
047
MPN:
67074
TIGES DE PÉDALES
#
048
MPN:
67071
COUVERCLE DE PÉDALE
depuis
£38,85
depuis
£38,85
#
049
-
FRIZIONE (VOIR TABLEAU 56)
#
050
MPN:
93940
CONTRE DADO
depuis
£0,57
depuis
£0,57
#
051
MPN:
67106/D
DOUILLE D'ARTICULATION FILETAGE À DROITE
depuis
£182,83
depuis
£182,83
#
051
MPN:
67106/S
DOUILLE D'ARTICULATION FILETAGE À GAUCHE
depuis
£182,83
depuis
£182,83
#
052
MPN:
67108
ANNEAU
depuis
£6,93
depuis
£6,93
#
053
MPN:
67105
PIVOT SPHÉRIQUE
depuis
£66,22
depuis
£66,22
#
054
MPN:
92359
Rondelle
#
055
MPN:
92409
NOIX
#
056
MPN:
67223
LEVIER
#
057
MPN:
92670
BOULON
#
058
MPN:
92355
Rondelle
#
059
MPN:
92397
NOIX
#
060
MPN:
67222
ESPACEUR
#
061
MPN:
67208
SOUTIEN
depuis
£49,56
depuis
£49,56
#
062
MPN:
67220
ESPACEUR
#
063
MPN:
93197
PALIER
Remplacement
Remplacement
#
064
MPN:
67221
PARAPOLVÈRE
#
065
MPN:
67224
SOUTIEN
#
066
MPN:
92813
GOUJON FILETÉ
#
067
MPN:
92715
Rondelle
#
068
MPN:
92393
NOIX
#
069
MPN:
92810
GOUJON FILETÉ
#
070
MPN:
100434
PLAQUE
depuis
£7,63
depuis
£7,63
Cette pièce remplace le numéro de pièce 92361
- et 1 plus. Cliquez pour voir les détails
#
071
MPN:
92412
NOIX
depuis
£1,56
depuis
£1,56
#
072
MPN:
92276
BOULON
#
073
MPN:
92355
Rondelle
#
074
MPN:
92397
NOIX
#
075
MPN:
67221
PARAPOLVÈRE
#
076
MPN:
93197
PALIER
Remplacement
Remplacement
#
077
MPN:
67220
ESPACEUR
#
078
MPN:
93197
PALIER
Remplacement
Remplacement
#
079
MPN:
67219
ESPACEUR
depuis
£6,20
depuis
£6,20
#
080
MPN:
67217
PÉDALE DE COMMANDE D'EMBRAYAGE
