003 - Vilebrequin - Bielles et Pistons

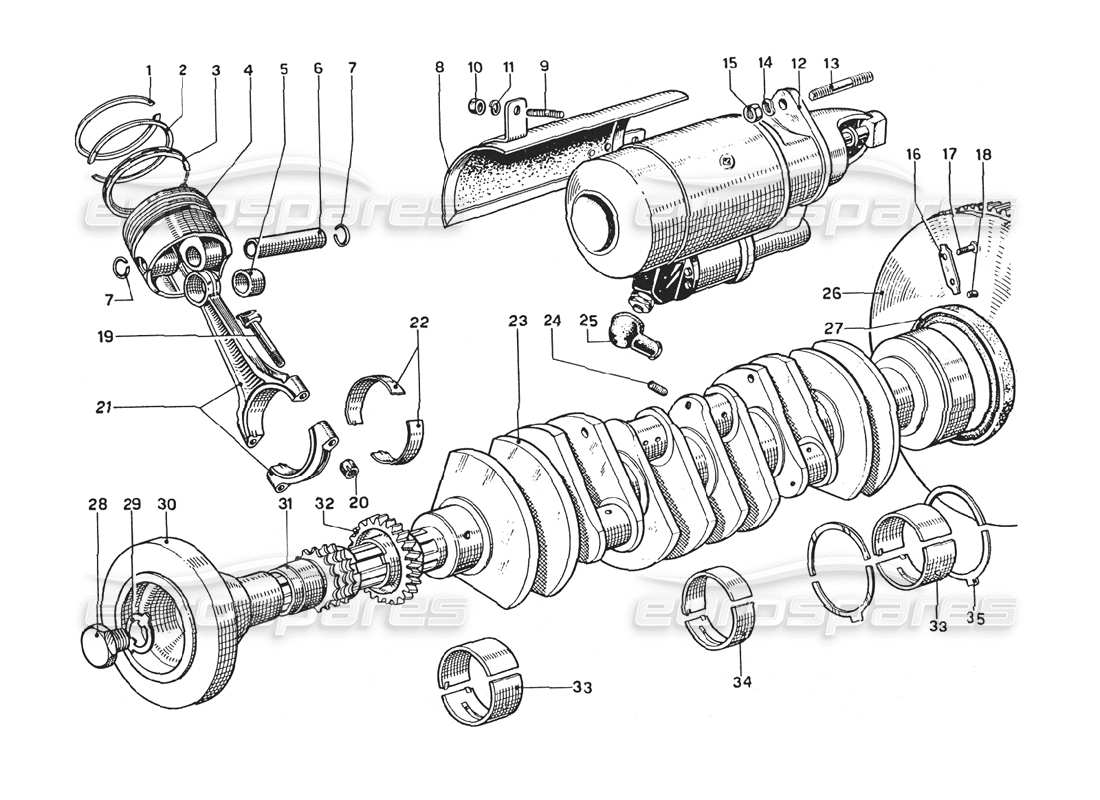

Ferrari 275 GTB4 Crankshaft - Connecting Rods and Pistons Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
Ø 77,15x1,5x3,6
1ª MAGGIORAZIONE
#
001
MPN:
Ø 77,30x1,5x3,6
2ª MAGGIORAZIONE
#
001
MPN:
Ø 77x1,5x3,6
Diamètre standard
#
001
MPN:
AC/T Cod.32763

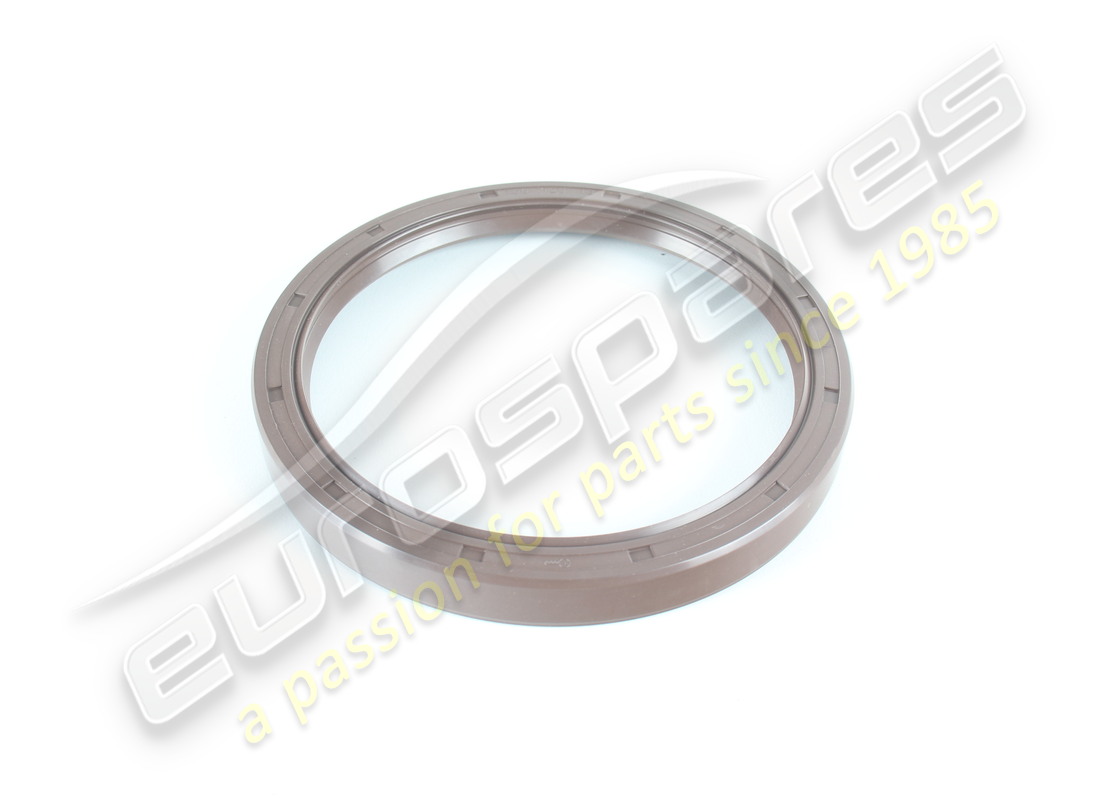

BAGUE D'ÉTANCHÉITÉ
#
001
MPN:
MC1823/1

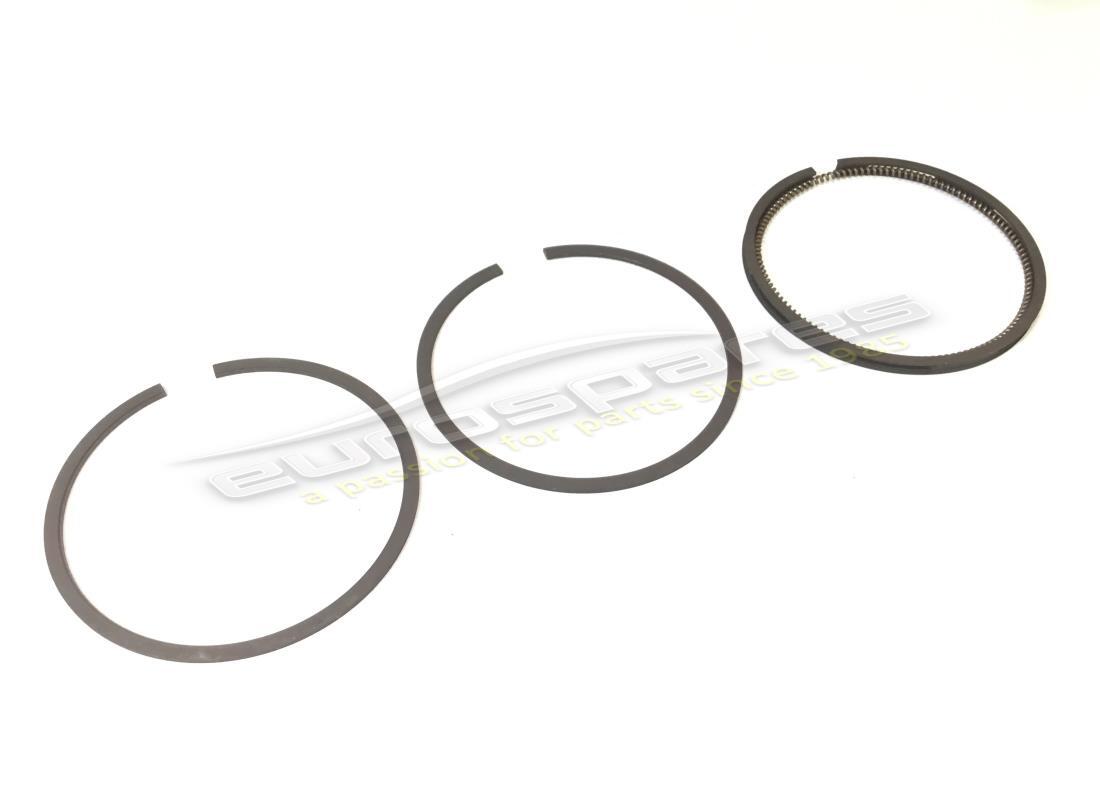

JEU DE SEGMENTS DE PISTON
(77mm - standard)
depuis
£55,50
depuis
£55,50
#
001
MPN:
MC1823/2
JEU DE SEGMENTS DE PISTON
(77.15mm)
depuis
£58,28
depuis
£58,28
#
002
MPN:
Ø 77,15x1,5x3,6
1ª MAGGIORAZIONE
#
002
MPN:
Ø 77,30x1,5x3,6
2ª MAGGIORAZIONE
#
002
MPN:
Ø 77x1,5x3,6
Diamètre standard
#
002
MPN:
ROS Cod. 35158
BAGUE D'ÉTANCHÉITÉ
#
003
MPN:
Ø 77,15X5x3,3
1ª MAGGIORAZIONE
#
003
MPN:
Ø 77,30x5x3,3
2ª MAGGIORAZIONE
#
003
MPN:
Ø 77x5x3,3
Diamètre standard
#
003
MPN:
ROF MOLLETTA 30309
ANNEAU
#
004
-
1ª MAGGIORAZIONE (+ 0,15 MM.)
#
004
-
2ª MAGGIORAZIONE (+ 0,30 MM.)
#
004
MPN:
14844

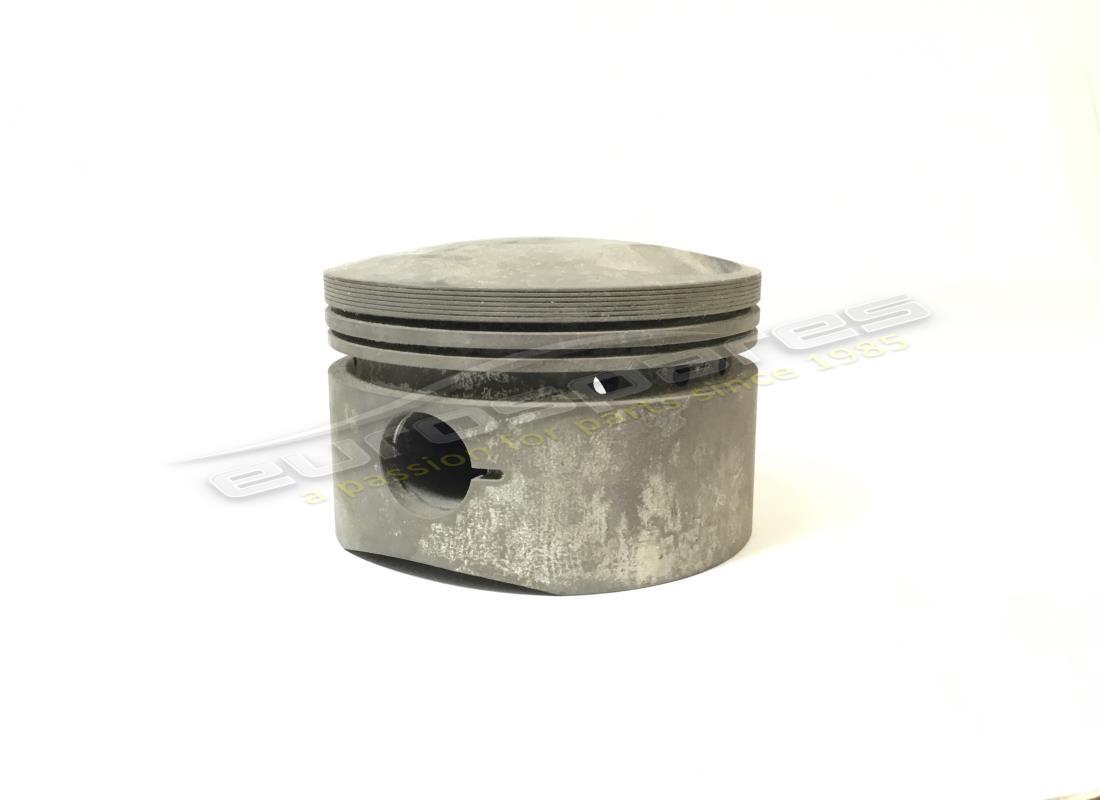

PISTON NU
(PAS DE BAGUES OU DE GOUPILLE DE JAUGE)
depuis
£210,00
depuis
£210,00
#
004
MPN:
20080-2
Diamètre standard
depuis
£273,90
depuis
£273,90
#
005
MPN:
14671
BUISSON
depuis
£53,93
depuis
£53,93
#
006
MPN:
14753
SPINOTTO
depuis
£96,36
depuis
£96,36
#
007
MPN:
14672
ANNEAU
depuis
£4,91
depuis
£4,91
#
008
MPN:
13233
DÉFLECTEUR MOTEUR
#
009
MPN:
P 2
GOUJON
Remplacement
Remplacement
#
010
MPN:
94803
NOIX
depuis
£8,34
depuis
£8,34
#
011
MPN:
8R4
Rondelle
Remplacement
Remplacement
#
012
MPN:
100454/R
DÉMARREUR (MARELLI MT-21)
depuis
£2 670,08
depuis
£2 670,08
Cette pièce remplace le numéro de pièce 100454
#
012
MPN:
100454/RS

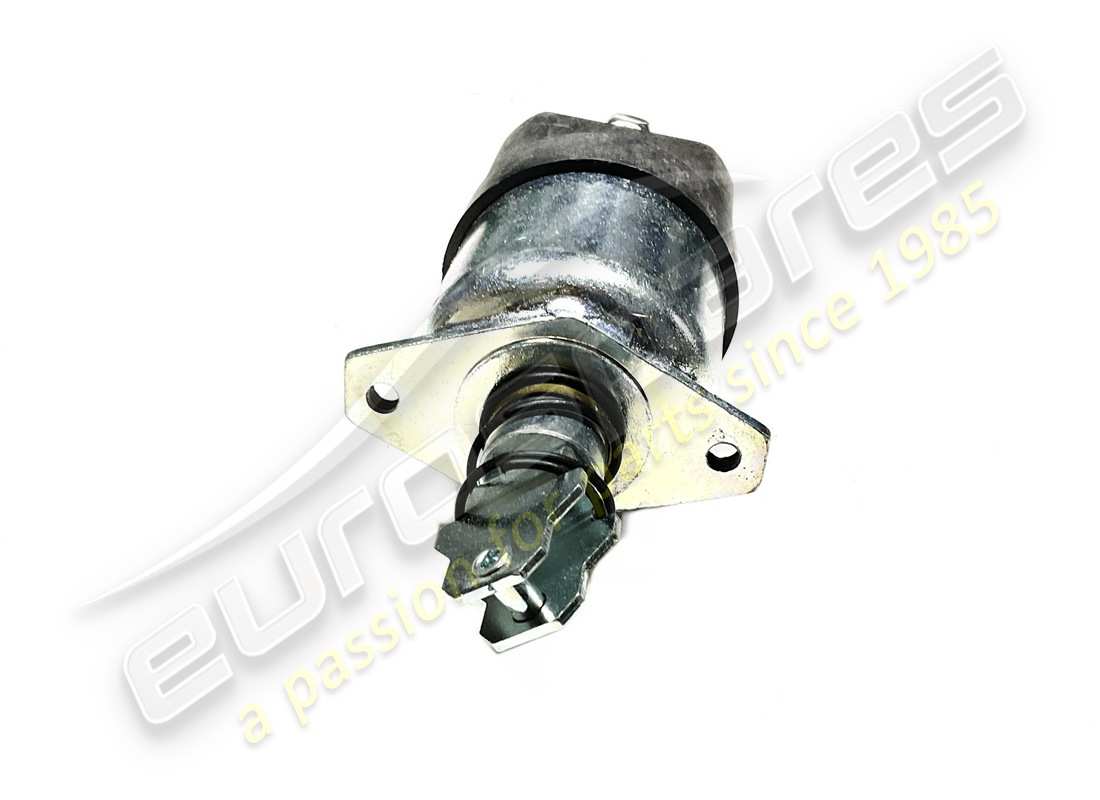

SOLÉNOÏDE DE DÉMARREUR
utilisez également : 95130001
depuis
£183,75
depuis
£183,75
#
013
MPN:
93015
GOUJON
depuis
£5,03
depuis
£5,03
#
014
MPN:
12R5
Rondelle
#
015
MPN:
93859
NOIX
#
016
MPN:
100187
PLAQUE
depuis
£3,42
depuis
£3,42
Cette pièce remplace le numéro de pièce 12124
#
017
MPN:
94851
BOULON
depuis
£13,90
depuis
£13,90
#
018
MPN:
94129
TRAÎNEZ LES GRAINS
Remplacement
Remplacement
#
019
MPN:
14804
BOULON
depuis
£51,79
depuis
£51,79
#
020
MPN:
104011
ÉCROU AUTO-BLOQUANT
depuis
£9,62
depuis
£9,62
Cette pièce remplace le numéro de pièce 14511
- et 1 plus. Cliquez pour voir les détails
#
021
MPN:
14938
ENSEMBLE DE BIELLE, AVEC BOULONS, ÉCROUS ET DOUILLE
#
022
MPN:
14111
JEU DE ROULEMENTS DE BIELLE
standard - (composé de 4 paires)
depuis
£423,49
depuis
£423,49
#
023
MPN:
12543
Vilebrequin
#
023
MPN:
12543
1ª SOUS-DIMENSIONNEMENT
#
023
MPN:
12543
2ª SOUS-DIMENSIONNEMENT
#
023
MPN:
12543
3ª SOUS-DIMENSIONNEMENT
#
023
MPN:
12543
1ª SOUS-DIMENSIONNEMENT
#
023
MPN:
12543
2ª SOUS-DIMENSIONNEMENT
#
023
MPN:
12543
3ª SOUS-DIMENSIONNEMENT
#
024
MPN:
14326150
PRISE
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12326150
#
025
MPN:
111337
COPRIMORSETTO
depuis
£29,05
depuis
£29,05
Cette pièce remplace le numéro de pièce 100457
#
026
MPN:
12569
ENSEMBLE VOLANT MOTEUR
depuis
£2 398,21
depuis
£2 398,21
#
027
MPN:
138391

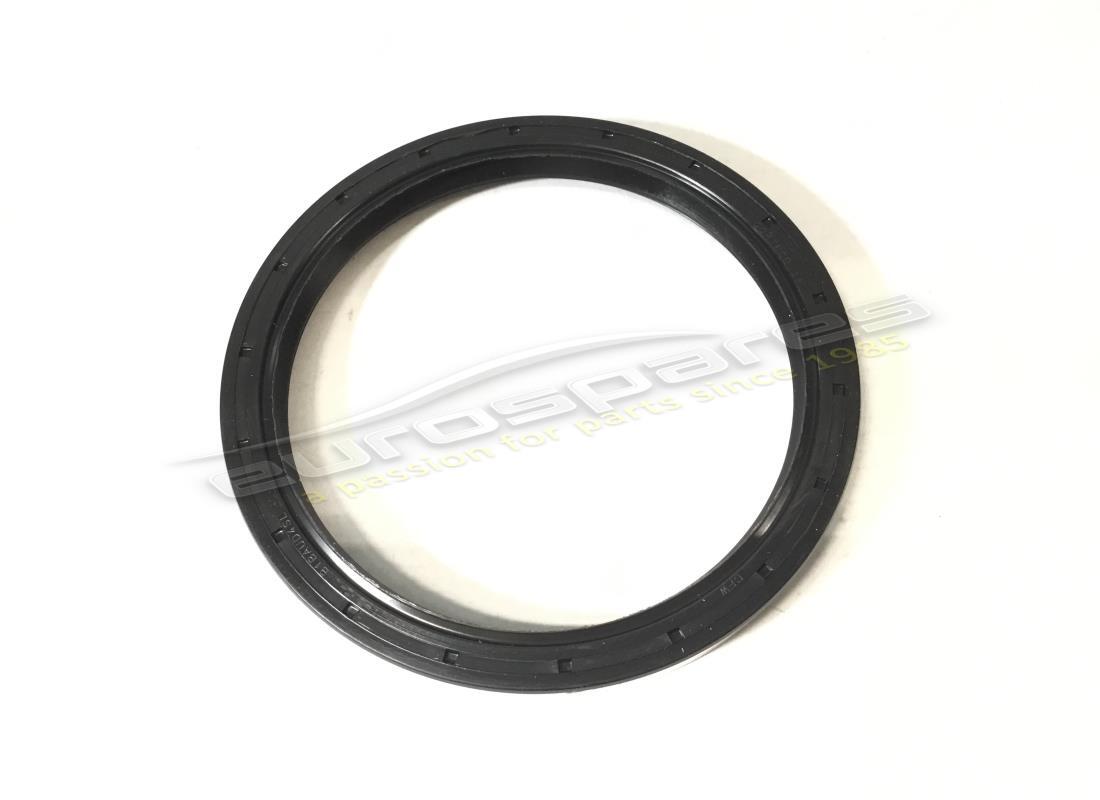

BAGUE D'ÉTANCHÉITÉ
(100x120x13)
depuis
£31,80
depuis
£31,80
Cette pièce remplace le numéro de pièce 100014
#
027
MPN:
138391
BAGUE D'ÉTANCHÉITÉ
(100x120x13)
depuis
£31,80
depuis
£31,80
Cette pièce remplace le numéro de pièce 100014
#
028
MPN:
12157
VIS
depuis
£76,38
depuis
£76,38
#
029
MPN:
92987
PLAQUE
depuis
£7,90
depuis
£7,90
#
030
MPN:
12496
ANTIVIBRATEUR
depuis
£1 911,00
depuis
£1 911,00
#
031
MPN:
12527
PIGNON DE CHAÎNE
depuis
£449,18
depuis
£449,18
#
032
MPN:
12526
ENGRENAGE DE COMMANDE DE POMPE
depuis
£1 044,75
depuis
£1 044,75
#
033
MPN:
10527
ROULEMENT AVANT ET ARRIÈRE
#
033
MPN:
10527
1ª SOUS-DIMENSIONNEMENT
#
033
MPN:
10527
2ª SOUS-DIMENSIONNEMENT
#
033
MPN:
10527
3ª SOUS-DIMENSIONNEMENT
#
034
MPN:
10526
PALIER PRINCIPAL
- utilisez le numéro de pièce MC1811/21 Std
#
034
MPN:
10526/I
ROULEMENT PRINCIPAL ½ COQUILLE
- utilisez le numéro de pièce MC1811/21 Std
depuis
£45,65
depuis
£45,65
#
034
MPN:
10526/S
ROULEMENT PRINCIPAL ½ COQUILLE
- utilisez le numéro de pièce MC1811/21 Std
depuis
£45,65
depuis
£45,65
#
035
MPN:
100146

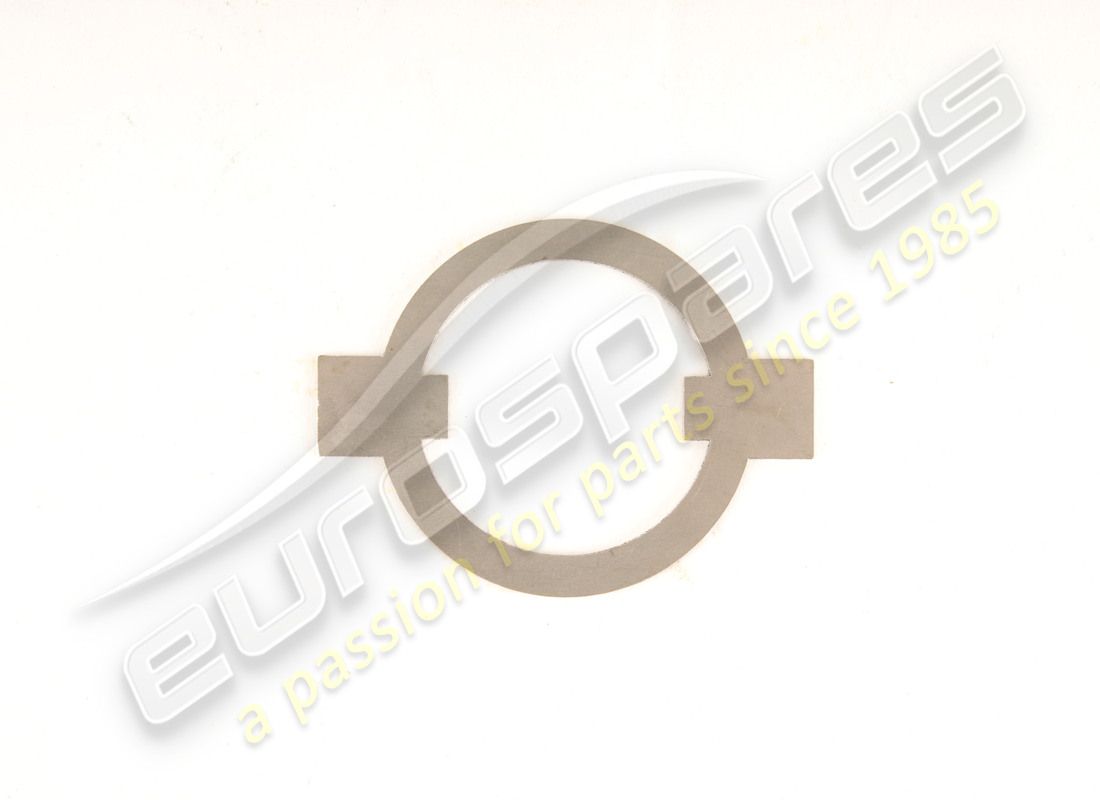

JEU DE RONDELLES DE BUTÉE STD
vendu par paire -
depuis
£22,78
depuis
£22,78
Cette pièce remplace le numéro de pièce 10345
- et 1 plus. Cliquez pour voir les détails
#
035
MPN:
10345
1ª MAGGIORAZIONE (+MM 0,076)
Remplacement
Remplacement
#
035
MPN:
10345
2ª MAGGIORAZIONE (+MM 0,101)
Remplacement
Remplacement
#
035
MPN:
10345
3ª MAGGIORAZIONE (+MM 0,127)
Remplacement
Remplacement
