010 - Ensemble de tuyaux d'échappement

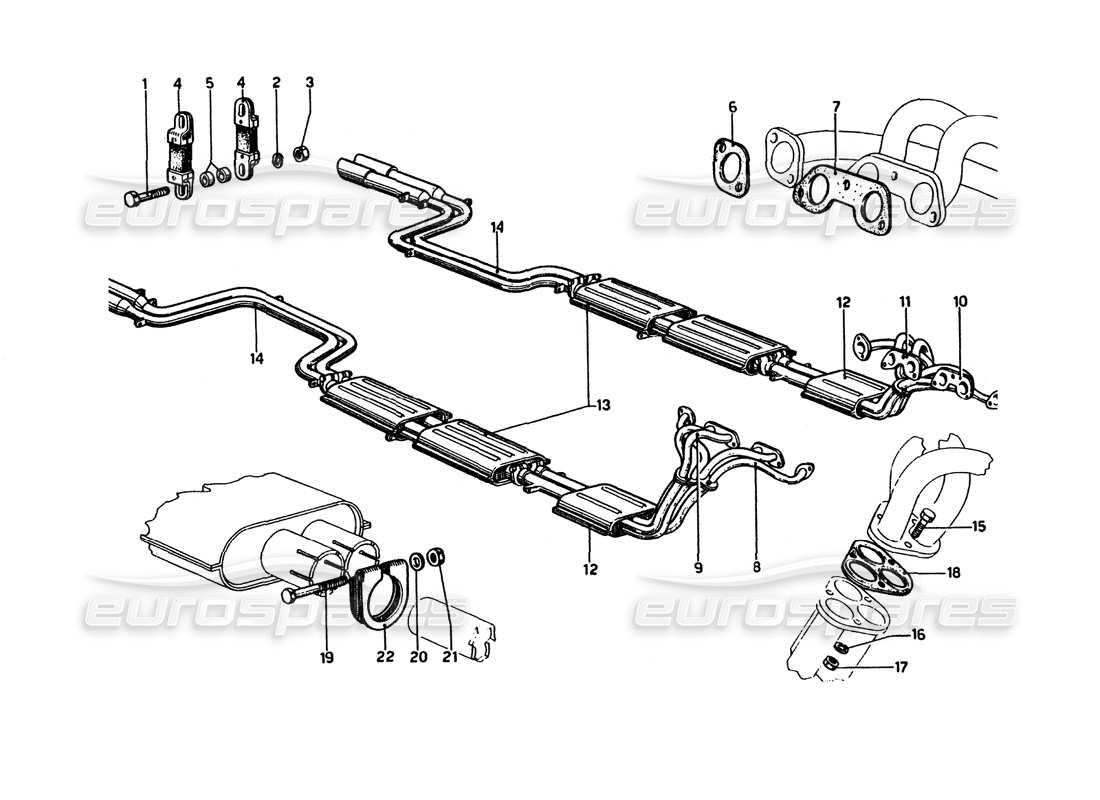

Ferrari 275 GTB4 Exhaust Pipes Assembly Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
000
MPN:
20349
SYSTÈME D'ÉCHAPPEMENT GLOBAL
#
001
MPN:
6 x 28 UNI 183
BOULON
#
002
MPN:
6 R 4
Rondelle
Remplacement
Remplacement
#
003
MPN:
1 D 6 UNI 207
NOIX
#
004
MPN:
101497
SANGLE D'ÉCHAPPEMENT
pas comme pièce de rechange - utilisez le numéro de pièce : 101497
depuis
£6,61
depuis
£6,61
Cette pièce remplace le numéro de pièce 20180
- et 1 plus. Cliquez pour voir les détails
#
005
MPN:
104339
DISTANCE (MM. 4)
depuis
£3,18
depuis
£3,18
#
006
MPN:
17454
JOINT OU JOINT
depuis
£10,83
depuis
£10,83
Cette pièce remplace le numéro de pièce 16432
#
007
MPN:
116
Complessivo collettori scarico sdoppiati
#
007
MPN:
17742
JOINT OU JOINT
depuis
£13,77
depuis
£13,77
#
008
MPN:
20357
COLLETTORE ANTERIORE DESTRO
depuis
£1 082,88
depuis
£1 082,88
#
009
MPN:
20358
COLLETTORE POSTERIORE DESTRO
depuis
£1 082,88
depuis
£1 082,88
#
010
MPN:
20359
COLLETTORE ANTÉRIEUR SINISTRO
depuis
£475,76
depuis
£475,76
#
011
MPN:
20360
COLLECTEUR ARRIÈRE GAUCHE
depuis
£475,76
depuis
£475,76
#
012
MPN:
20343
PARTIE D'ÉCHAPPEMENT AVANT
depuis
£998,32
depuis
£998,32
#
013
MPN:
20350
ÉLÉMENT INTERMÉDIAIRE
depuis
£1 074,35
depuis
£1 074,35
#
014
MPN:
20354
PARTIE D'ÉCHAPPEMENT ARRIÈRE
#
015
MPN:
B2
BOULON
Remplacement
Remplacement
#
016
MPN:
8R4
Rondelle
Remplacement
Remplacement
#
017
MPN:
94803
NOIX
depuis
£8,34
depuis
£8,34
#
018
MPN:
20341
JOINT OU JOINT
depuis
£16,62
depuis
£16,62
#
019
-
BOULON
#
020
MPN:
8R4
Rondelle
Remplacement
Remplacement
#
021
MPN:
5/16
NOIX
#
022
MPN:
20353
COLLIER POUR ÉCHAPPEMENT Tubi
