017 - Pompe à eau et tuyauterie

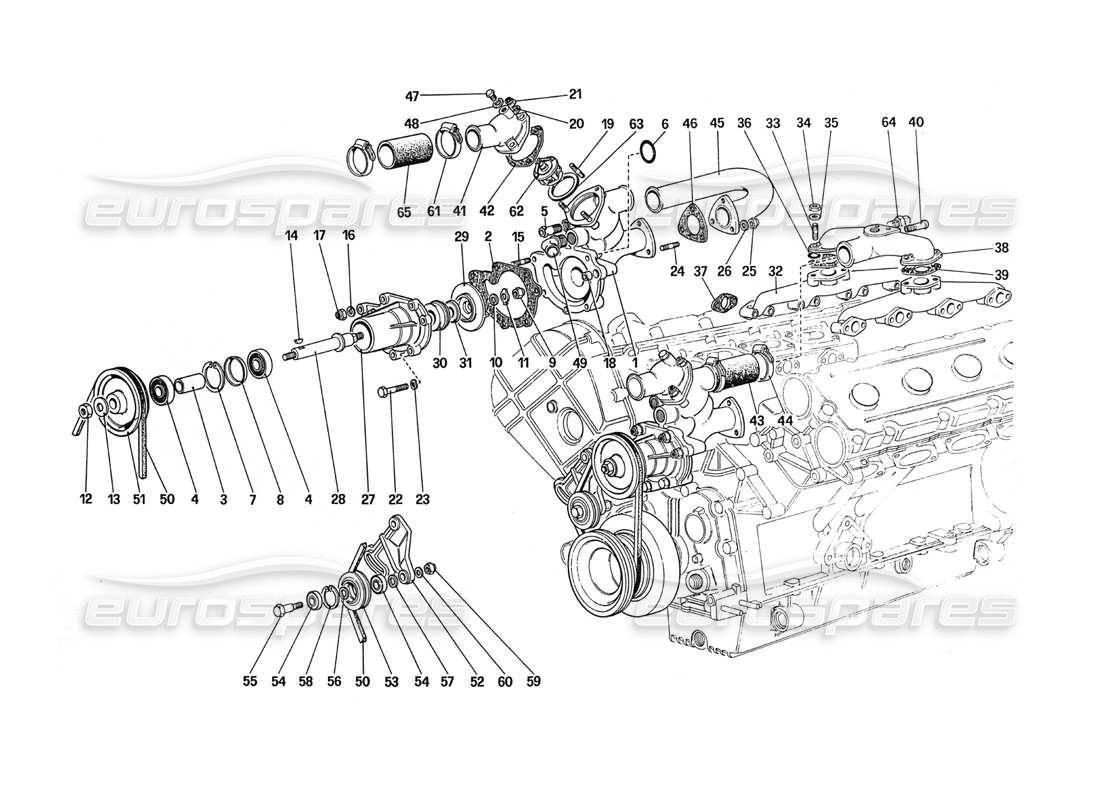

Ferrari 288 GTO Water Pump and Pipings Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 120653
POMPE À EAU COMPLÈTE
depuis £1 241,82
depuis £1 241,82
# 001
MPN: 120654
CORPS DE POMPE À EAU COMPLET
Avec numéro de montage. 120654
depuis £1 092,52
depuis £1 092,52
# 001
MPN: 120656
CORPS DE POMPE À EAU

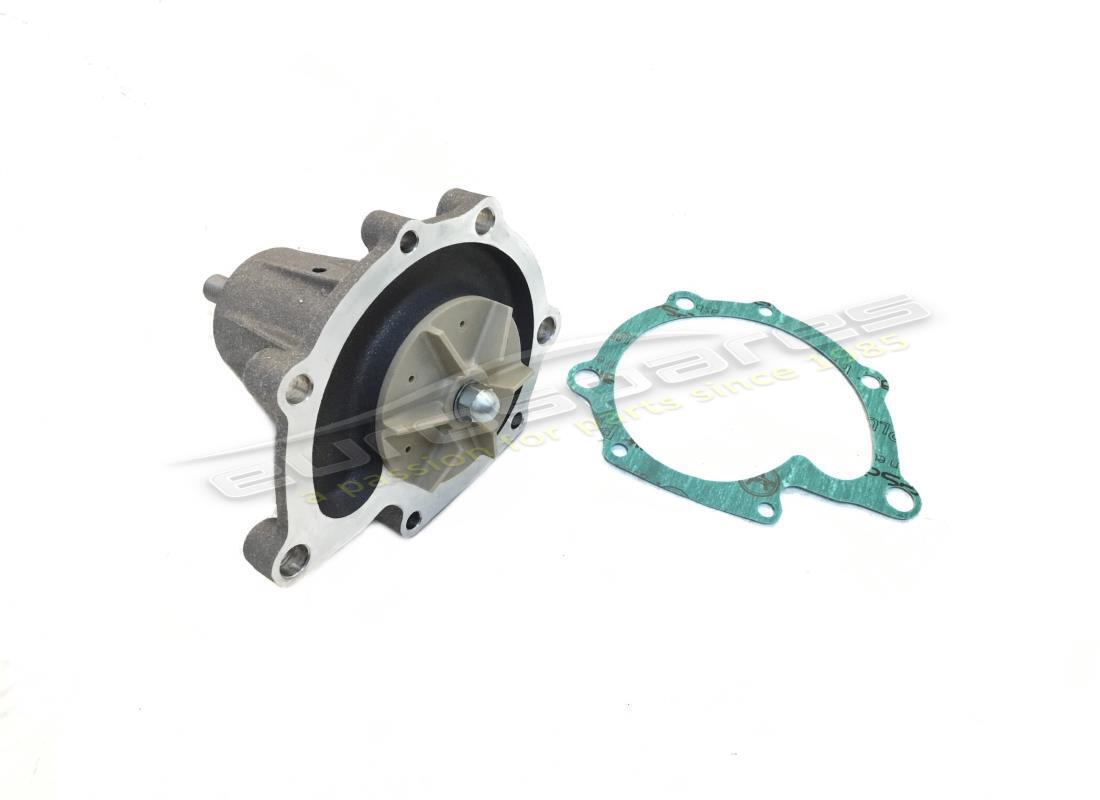

# 001
MPN: 121255

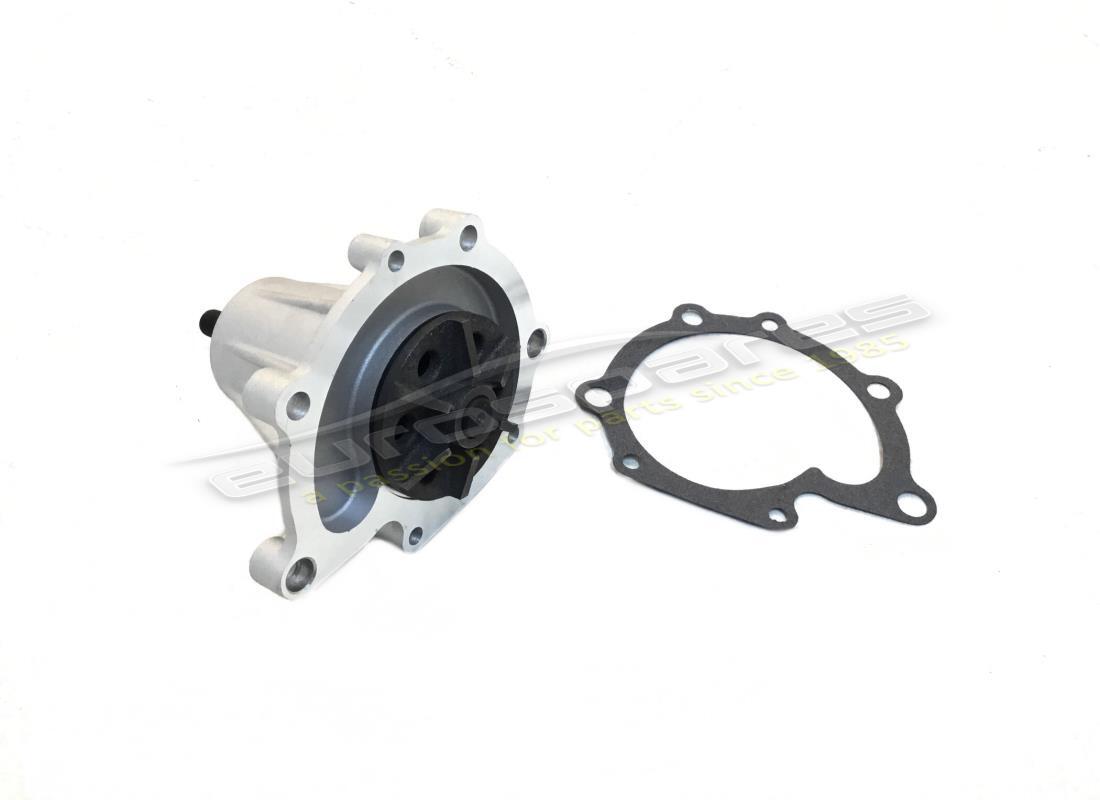

POMPE À EAU OEM (ORIGINAL) + JOINT (135121)
depuis £305,00
depuis £305,00
Cette pièce remplace le numéro de pièce 103795 - et 5 plus. Cliquez pour voir les détails

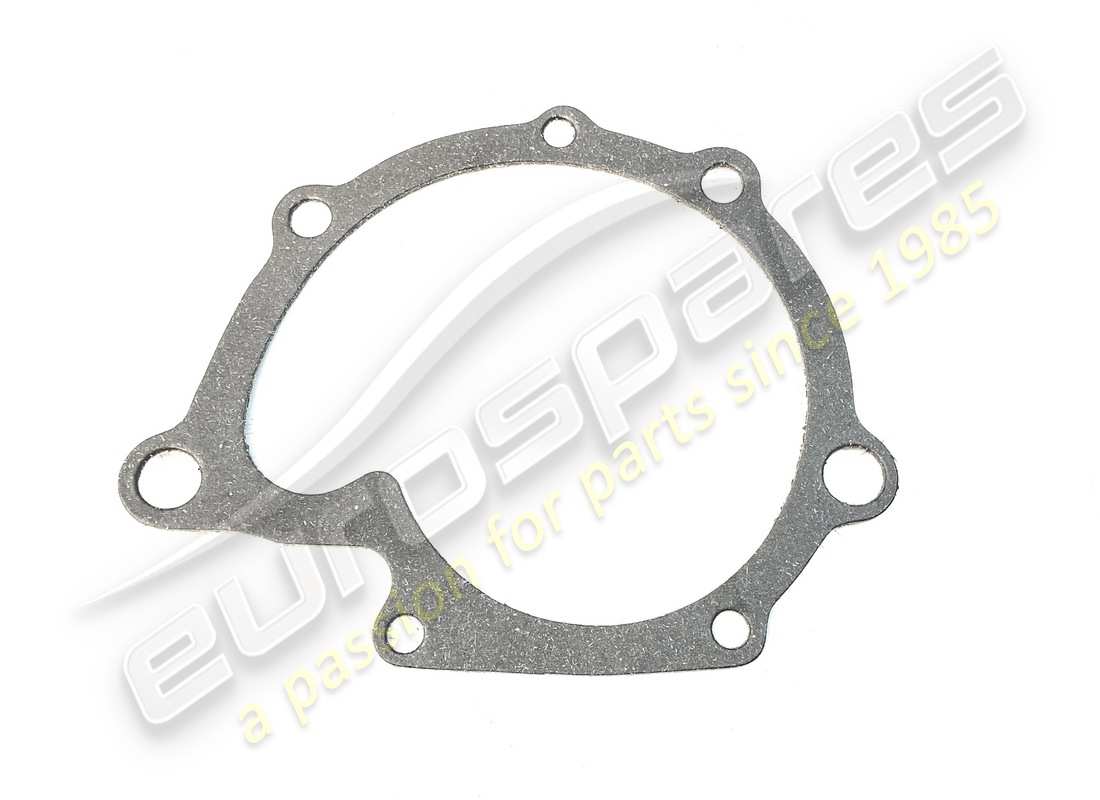

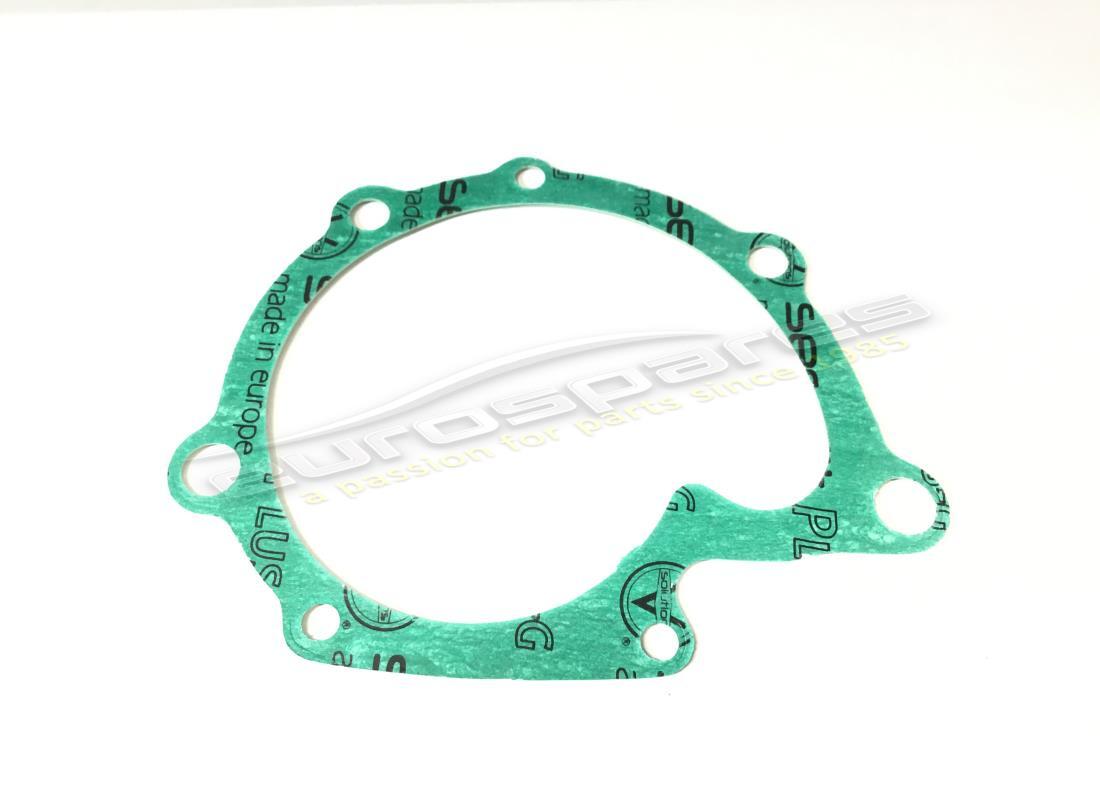

# 002
MPN: 135121
JOINT DE POMPE À EAU
depuis £3,84
depuis £3,84
Cette pièce remplace le numéro de pièce 103952 - et 1 plus. Cliquez pour voir les détails
# 003
MPN: 116157
ESPACEUR
depuis £68,02
depuis £68,02
# 004
MPN: 116159
PALIER
depuis £22,06
depuis £22,06
# 005
MPN: 106227
RACCORD
depuis £6,92
depuis £6,92
# 006
MPN: 105196
BAGUE D'ÉTANCHÉITÉ
depuis £3,03
depuis £3,03
# 007
MPN: 11060076
BAGUE SEEGER
depuis £0,53
depuis £0,53
# 008
MPN: 116158
Rondelle
depuis £22,21
depuis £22,21
# 009
MPN: 100436
NOIX
depuis £7,71
depuis £7,71
Cette pièce remplace le numéro de pièce 92896
# 010
MPN: 10730321
Rondelle
depuis £0,66
depuis £0,66
Cette pièce remplace le numéro de pièce 10730301 - et 2 plus. Cliquez pour voir les détails
# 011
MPN: 100434
PLAQUE
depuis £7,94
depuis £7,94
Cette pièce remplace le numéro de pièce 92361 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 148020
NOIX
depuis £2,71
depuis £2,71
Cette pièce remplace le numéro de pièce 102825 - et 3 plus. Cliquez pour voir les détails
# 013
MPN: 11198673
Rondelle
depuis £0,92
depuis £0,92
Cette pièce remplace le numéro de pièce 11198671
# 014
MPN: 10205110
LANGUE
# 015
MPN: 11500121
GOUJON
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 13540820
# 016
MPN: 12601279
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601271 - et 2 plus. Cliquez pour voir les détails
# 017
MPN: 102948
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12574211 - et 3 plus. Cliquez pour voir les détails
# 018
MPN: 102704
GOUJON
depuis £1,88
depuis £1,88
Cette pièce remplace le numéro de pièce 500805
# 019
MPN: 13541124
GOUJON
depuis £12,90
depuis £12,90
Cette pièce remplace le numéro de pièce 13541121
# 020
MPN: 12601279
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601271 - et 2 plus. Cliquez pour voir les détails
# 021
MPN: 102948
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12574211 - et 3 plus. Cliquez pour voir les détails
# 022
MPN: 16044421
VIS
depuis £1,42
depuis £1,42
# 023
MPN: 12601371
Rondelle
Remplacement
Remplacement
# 024
MPN: 11500224
GOUJON
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 11500221 - et 1 plus. Cliquez pour voir les détails
# 025
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 026
MPN: 12601271
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 103372 - et 1 plus. Cliquez pour voir les détails
# 027
MPN: 121252
COUVERCLE DE POMPE
utiliser le numéro de pièce : 121255
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 116156 - et 1 plus. Cliquez pour voir les détails
# 028
MPN: 121253
BROCHE POUR POULIE
depuis £254,16
depuis £254,16
# 029
MPN: 121254
IMPULSEUR
depuis £132,20
depuis £132,20
# 030
MPN: 100433
JOINT DE POMPE À EAU
depuis £69,95
depuis £69,95
Cette pièce remplace le numéro de pièce 114410
# 031
MPN: 100433
JOINT DE POMPE À EAU
depuis £69,95
depuis £69,95
Cette pièce remplace le numéro de pièce 114410
# 032
MPN: 138852
COLLECTEUR POUR SORTIE D'EAU
depuis £1 053,25
depuis £1 053,25
Cette pièce remplace la pièce numéro 116967 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 033
MPN: 16100814
GOUJON
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 16100811 - et 1 plus. Cliquez pour voir les détails
# 034
MPN: 16100824
NOIX
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 035
MPN: 11198074
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 036
MPN: 103039
BAGUE D'ÉTANCHÉITÉ
(quantité minimale de commande = 10)
depuis £1,62
depuis £1,62
Cette pièce remplace le numéro de pièce 95860041
# 037
MPN: 132980
joint
depuis £1,40
depuis £1,40
Cette pièce remplace le numéro de pièce 111480
# 038
MPN: 120793
TUYAU DE JONCTION VERS COLLECTEURS DE SORTIE D'EAU
depuis £550,38
depuis £550,38
# 039
MPN: 132981
joint
depuis £4,20
depuis £4,20
Cette pièce remplace le numéro de pièce 111481
# 040
MPN: 106241
RACCORD
depuis £26,53
depuis £26,53
# 041
MPN: 105165
RACCORD DE SORTIE D'EAU
depuis £141,04
depuis £141,04
# 042
MPN: 105189
joint
depuis £2,52
depuis £2,52
Cette pièce remplace le numéro de pièce 4206607
# 043
MPN: 121258
MANCHE
depuis £21,01
depuis £21,01
Cette pièce remplace le numéro de pièce 10147087 - et 5 plus. Cliquez pour voir les détails
# 044
MPN: 12180090
SERRER
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 102958
# 045
MPN: 121927
TUBE
depuis £2,18
depuis £2,18
# 046
MPN: 121926
joint
Remplacement
Remplacement
# 047
MPN: 16042940
VIS
depuis £8,89
depuis £8,89
# 048
MPN: 10260060
joint
depuis £0,79
depuis £0,79
# 049
MPN: 122844
RACCORD
depuis £31,59
depuis £31,59
# 050
MPN: 121655
COURROIE DE COMMANDE POUR POMPE À EAU
depuis £74,88
depuis £74,88
# 051
MPN: 123018
POULIE
depuis £98,04
depuis £98,04
# 052
MPN: 123019
MONTAGE
depuis £363,90
depuis £363,90
# 053
MPN: 121659
POULIE
depuis £230,00
depuis £230,00
# 054
MPN: 105038
ROULEMENT À BILLES SCELLÉ 9MM LARGE
depuis £11,47
depuis £11,47
# 055
MPN: 105048
ÉPINGLE
depuis £86,79
depuis £86,79
# 056
MPN: 107841
ESPACEUR
depuis £33,60
depuis £33,60
# 057
MPN: 107842
ESPACEUR
depuis £14,54
depuis £14,54
# 058
MPN: 11059075
BAGUE SEEGER
Remplacement
Remplacement
# 059
MPN: 148020
NOIX
depuis £2,71
depuis £2,71
Cette pièce remplace le numéro de pièce 102825 - et 3 plus. Cliquez pour voir les détails
# 060
MPN: 103025
Rondelle
depuis £34,77
depuis £34,77
# 061
MPN: 12180090
SERRER
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 102958
# 062
MPN: 109671

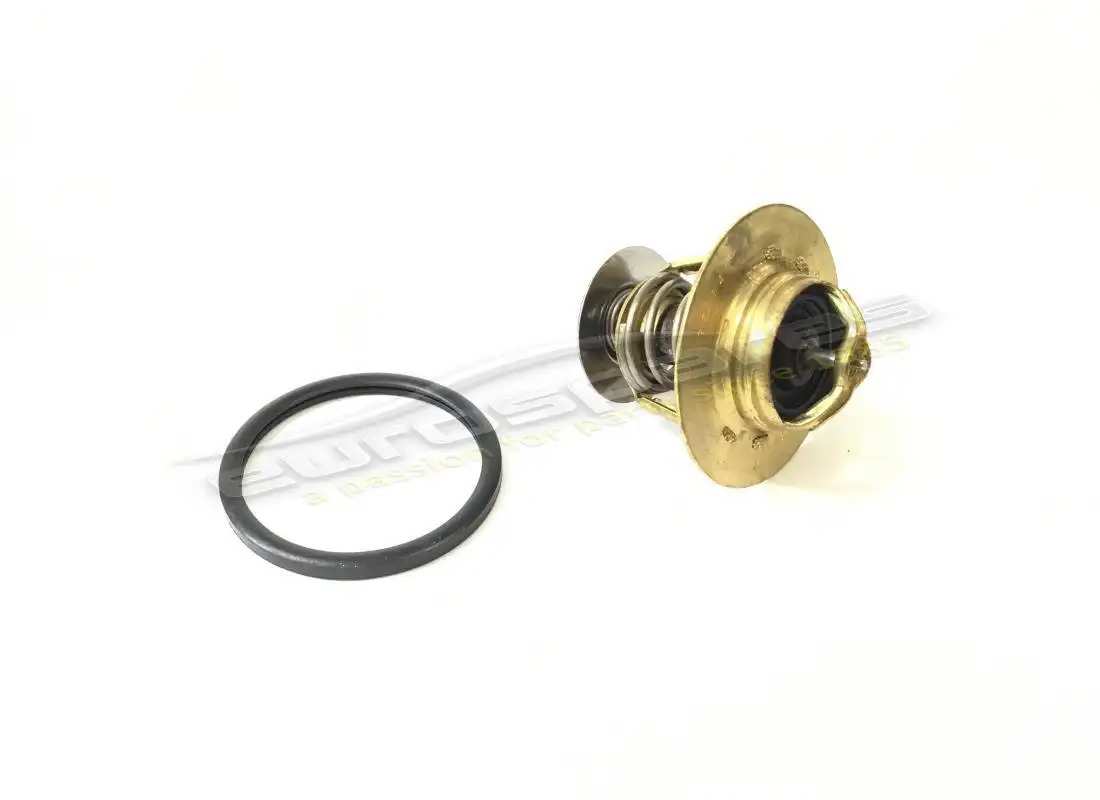

thermostat
depuis £95,00
depuis £95,00
Cette pièce remplace le numéro de pièce 105191
# 063
MPN: 105192
joint
depuis £9,95
depuis £9,95
Cette pièce remplace le numéro de pièce 4184495
# 064
MPN: 104628
UNITÉ D'ÉMETTEUR DE TEMPÉRATURE
depuis £32,70
depuis £32,70
Cette pièce remplace le numéro de pièce 4108672 - et 3 plus. Cliquez pour voir les détails
# 065
MPN: 121258
MANCHE
depuis £21,01
depuis £21,01
Cette pièce remplace le numéro de pièce 10147087 - et 5 plus. Cliquez pour voir les détails
