018 - commande de débrayage

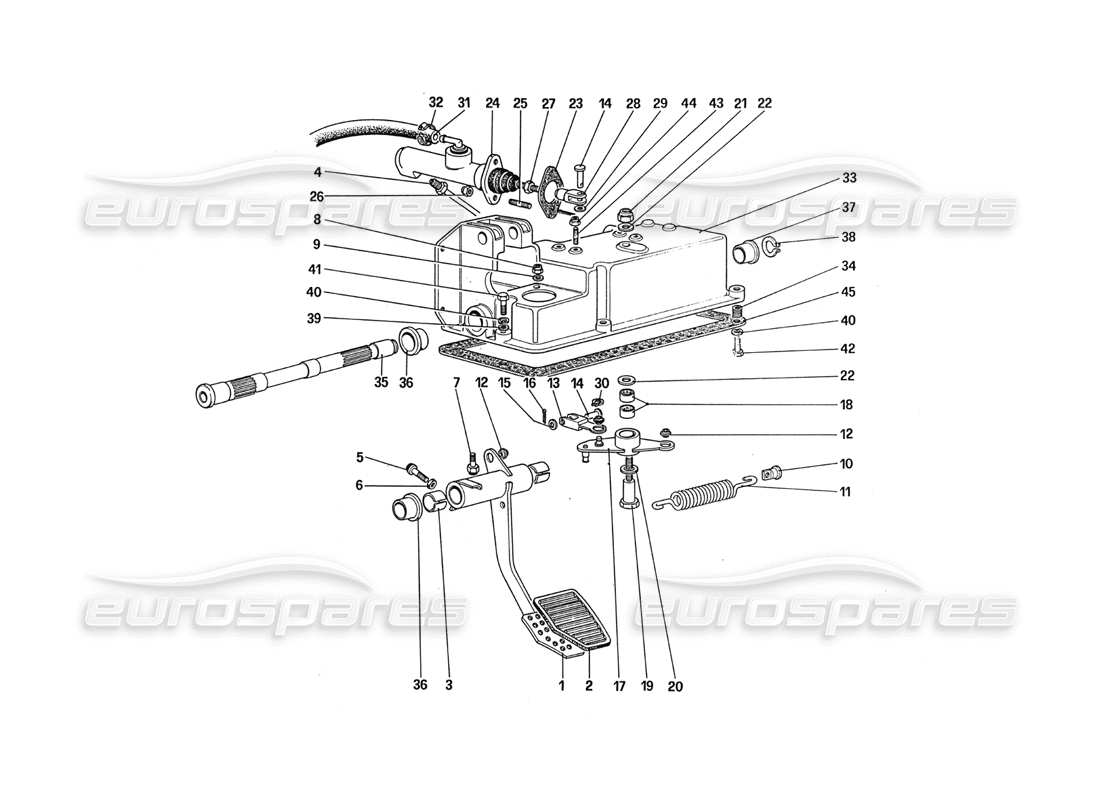

Ferrari 288 GTO Clutch Release Control Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
119527
PÉDALE D'EMBRAYAGE
depuis
£206,61
depuis
£206,61
#
002
MPN:
106949
COUVERCLE DE PÉDALE
depuis
£18,25
depuis
£18,25
#
003
MPN:
103163
BUISSON
depuis
£2,93
depuis
£2,93
#
004
MPN:
123280
TUYAU POUR COMMANDE D'EMBRAYAGE
depuis
£38,89
depuis
£38,89
#
005
MPN:
123961
TIGE DE POUSSÉE D'ARRÊT
depuis
£2,48
depuis
£2,48
#
006
MPN:
16102311
NOIX
depuis
£0,43
depuis
£0,43
Cette pièce remplace le numéro de pièce 16102315
#
007
MPN:
114825
TIGE DE POUSSÉE D'ARRÊT
depuis
£38,43
depuis
£38,43
#
008
MPN:
16100824
NOIX
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 16100814
- et 1 plus. Cliquez pour voir les détails
#
009
MPN:
12601371
Rondelle
Remplacement
Remplacement
#
010
MPN:
114828
ÉPINGLE
depuis
£21,88
depuis
£21,88
#
011
MPN:
114826
ressort auxiliaire
depuis
£24,87
depuis
£24,87
#
012
MPN:
109407
ROTULE
depuis
£22,52
depuis
£22,52
#
013
MPN:
121212
FOURCHETTE
depuis
£100,53
depuis
£100,53
Cette pièce remplace le numéro de pièce 121209
- et 2 plus. Cliquez pour voir les détails
#
014
MPN:
10050811
ÉPINGLE
depuis
£5,22
depuis
£5,22
Cette pièce remplace le numéro de pièce 10050810
#
015
MPN:
10519601
Rondelle
depuis
£0,53
depuis
£0,53
#
016
MPN:
10734201
GOUPILLE FENDUE
Remplacement
Remplacement
#
017
MPN:
121233
LEVIER
depuis
£40,77
depuis
£40,77
#
018
MPN:
115430
CAGE À ROULEAU
depuis
£12,60
depuis
£12,60
#
019
MPN:
114830
PIN POUR RETOUR (JAMAIS
depuis
£6,12
depuis
£6,12
#
020
MPN:
112126
CALE
depuis
£0,47
depuis
£0,47
#
021
MPN:
148020
ÉCROU AUTO-BLOQUANT
depuis
£2,57
depuis
£2,57
Cette pièce remplace le numéro de pièce 102825
- et 3 plus. Cliquez pour voir les détails
#
022
MPN:
113500
Rondelle
depuis
£10,25
depuis
£10,25
#
023
MPN:
124469
ESPACEUR
depuis
£3,01
depuis
£3,01
#
024
MPN:
175211
MAITRE CYLINDRE
depuis
£30,00
depuis
£30,00
Cette pièce remplace le numéro de pièce 123416
- et 4 plus. Cliquez pour voir les détails
#
025
MPN:
12354524
GOUJON
depuis
£15,48
depuis
£15,48
Cette pièce remplace le numéro de pièce 12354521
#
026
MPN:
104030
ÉCROU AUTO-BLOQUANT
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 16104125
#
027
MPN:
16102311
CONTRE-ÉCROU
depuis
£0,43
depuis
£0,43
Cette pièce remplace le numéro de pièce 16102315
#
028
MPN:
10007871
FOURCHETTE
depuis
£5,83
depuis
£5,83
#
029
MPN:
12642701
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12642724
#
030
MPN:
11065676
BAGUE SEEGER
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 11065675
- et 1 plus. Cliquez pour voir les détails
#
031
MPN:
123286
TUYAU D'ALIMENTATION POUR MAITRE CYLINDRE D'EMBRAYAGE
#
032
MPN:
12179190
SERRER
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 102604
#
033
MPN:
119158
ÉTUI À PÉDALES
depuis
£603,75
depuis
£603,75
#
034
MPN:
124777
BUISSON
depuis
£14,07
depuis
£14,07
#
035
MPN:
112152
ÉPINGLE
depuis
£86,26
depuis
£86,26
#
036
MPN:
124687
BUISSON
depuis
£5,43
depuis
£5,43
#
037
MPN:
124686
BUISSON
depuis
£4,76
depuis
£4,76
#
038
MPN:
11066675
BAGUE SEEGER
Remplacement
Remplacement
#
039
MPN:
10519620
Rondelle
Remplacement
Remplacement
#
040
MPN:
127496
Rondelle
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 10516671
- et 2 plus. Cliquez pour voir les détails
#
041
MPN:
16136021
VIS
depuis
£0,74
depuis
£0,74
#
042
MPN:
16043421
VIS
depuis
£2,77
depuis
£2,77
Cette pièce remplace le numéro de pièce 95524
#
043
MPN:
11000821
GOUJON
depuis
£0,71
depuis
£0,71
#
044
MPN:
12574121
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12574111
- et 2 plus. Cliquez pour voir les détails
#
045
MPN:
119331
joint
depuis
£8,47
depuis
£8,47
