028 - Système hydraulique de freinage

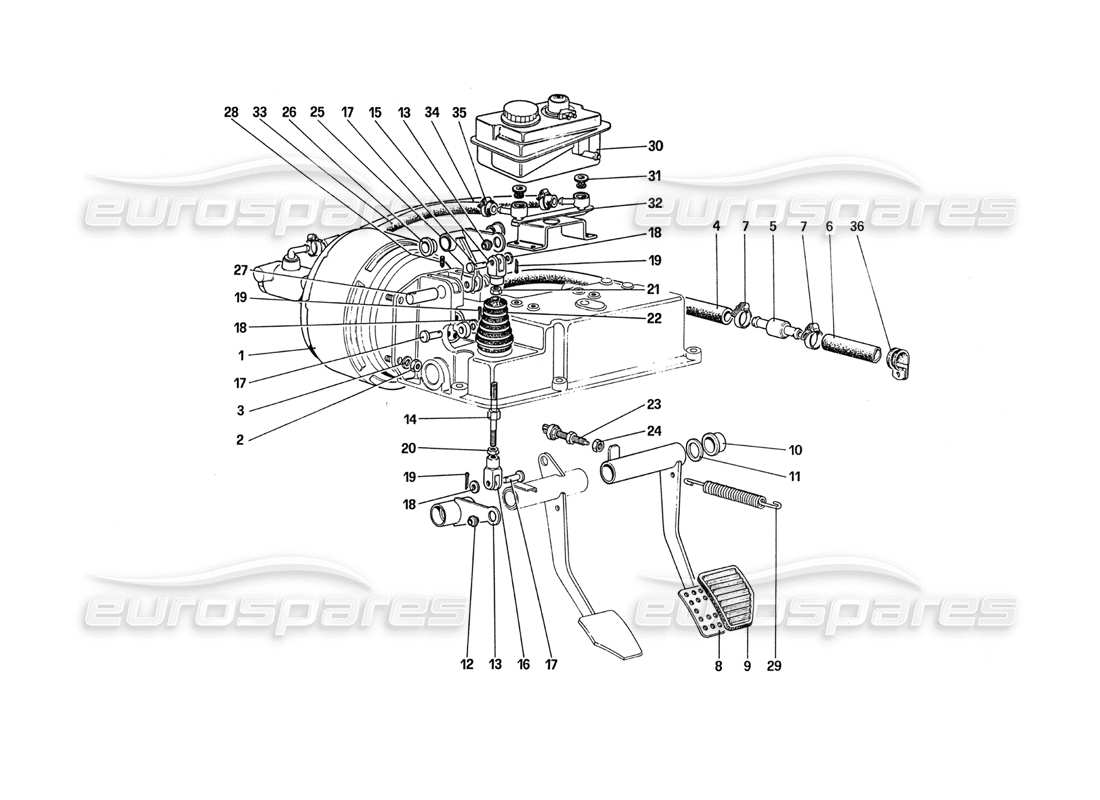

Ferrari 288 GTO Brake Hydraulic System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 124468
SERVO-FREIN
Cette pièce remplace le numéro de pièce 133569
# 002
MPN: 16104411
NOIX
depuis £0,53
depuis £0,53
# 003
MPN: 12601371
Rondelle
Remplacement
Remplacement
# 004
MPN: 110749
TUYAU DU SERVOFREIN À LA SOUPAPE
Remplacement
Remplacement
# 005
MPN: 128435
CLAPET ANTI-RETOUR
depuis £148,52
depuis £148,52
# 006
MPN: 110746
TUYAU DE LA SOUPAPE AU MOTEUR
depuis £32,60
depuis £32,60
# 007
MPN: 13000390
SERRER
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 008
MPN: 119528
PÉDALE DE FREIN
depuis £0,47
depuis £0,47
# 009
MPN: 106950
COUVERCLE DE PÉDALE
depuis £12,95
depuis £12,95
# 010
MPN: 124686
BUISSON
depuis £5,17
depuis £5,17
# 011
MPN: 112127
CALE, 0,9MM.
Montage possible
depuis £0,53
depuis £0,53
# 011
MPN: 112128
CALE, 1,0 MM.
Montage possible
depuis £26,14
depuis £26,14
# 011
MPN: 112129
CALE, 1,1 MM.
Montage possible
depuis £0,53
depuis £0,53
# 011
MPN: 112130
CALE, 1,2 MM.
Montage possible
depuis £0,53
depuis £0,53
# 011
MPN: 112131
CALE, 1,3 MM.
Montage possible
depuis £0,53
depuis £0,53
# 012
MPN: 121217
FREIN À MAIN
depuis £25,21
depuis £25,21
# 013
MPN: 100424
ROTULE
depuis £62,27
depuis £62,27
# 014
MPN: 119164
ROTULE DE DIRECTION
depuis £51,56
depuis £51,56
# 015
MPN: 104910
FOURCHE, FILETAGE DROIT
depuis £4,22
depuis £4,22
# 016
MPN: 104911
FOURCHE, FILETAGE GAUCHE
depuis £10,33
depuis £10,33
# 017
MPN: 10033411
ÉPINGLE
depuis £42,00
depuis £42,00
Cette pièce remplace le numéro de pièce 10033441 - et 4 plus. Cliquez pour voir les détails
# 018
MPN: 103167
Rondelle
depuis £1,87
depuis £1,87
# 019
MPN: 10796440
GOUPILLE FENDUE
depuis £18,35
depuis £18,35
Cette pièce remplace le numéro de pièce 10796401 - et 1 plus. Cliquez pour voir les détails
# 020
MPN: 103157
ÉCROU, FILETAGE À GAUCHE
En cas d'épuisement, utilisez le no. 10788711
depuis £1,05
depuis £1,05
# 021
MPN: 103160
ECROU, FILETAGE DROIT
En cas d'épuisement, utilisez le no. 11690911
depuis £1,16
depuis £1,16
# 022
MPN: 112157
Soufflet
depuis £0,51
depuis £0,51
# 023
MPN: 101663
COMMUTATEUR DE FEU STOP (2 BORNES)
depuis £24,21
depuis £24,21
Cette pièce remplace le numéro de pièce 4177124 - et 13 plus. Cliquez pour voir les détails
# 024
MPN: 101662
NOIX
depuis £2,53
depuis £2,53
Cette pièce remplace le numéro de pièce 660523
# 025
MPN: 121219
LEVIER DE SERVOFREIN
depuis £25,14
depuis £25,14
# 026
MPN: 124586
BUISSON
depuis £5,58
depuis £5,58
# 027
MPN: 124714
GOUPILLE POUR LEVIER DE RETOUR
depuis £52,24
depuis £52,24
# 028
MPN: 13736911
VIS
depuis £0,47
depuis £0,47
# 029
MPN: 104895
RESSORT DE RAPPEL DE PÉDALE
depuis £3,16
depuis £3,16
# 030
MPN: 108802/A
RÉSERVOIR DE FREIN
depuis £100,00
depuis £100,00
Cette pièce remplace la pièce numéro 119566 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 031
MPN: 175189
BAGUE D'ÉTANCHÉITÉ
depuis £14,14
depuis £14,14
Cette pièce remplace le numéro de pièce 106625
# 032
MPN: 123259
support
depuis £216,54
depuis £216,54
# 033
MPN: 123264
TUYAU
Remplacement
Remplacement
# 034
MPN: 123265
TUYAU
depuis £4,23
depuis £4,23
# 035
MPN: 13000390
SERRER
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 036
MPN: 10450690
SERRER
depuis £0,53
depuis £0,53
