029 - Système de freinage

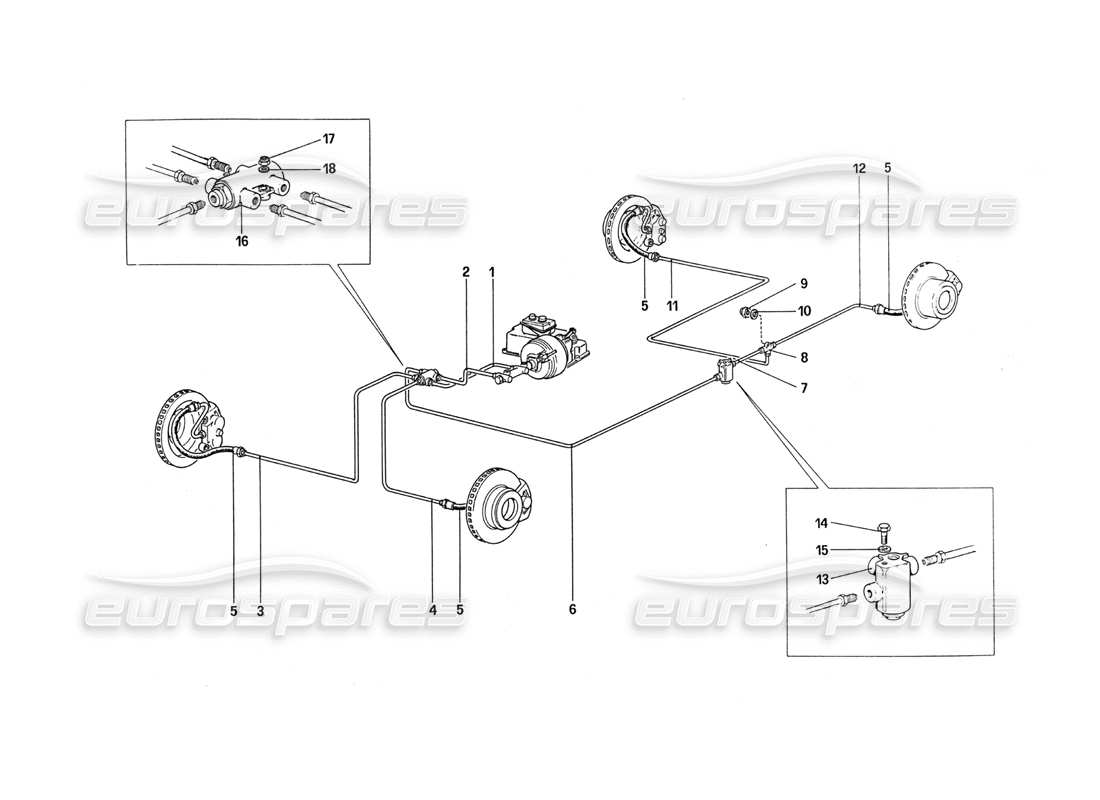

Ferrari 288 GTO Brake System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 101406
TUYAU DU SERVOFREIN AU INDICATEUR AVANT
depuis £5,15
depuis £5,15
Cette pièce remplace le numéro de pièce 680674
# 002
MPN: 107366
TUYAU DU SERVOFREIN AU INDICATEUR ARRIÈRE
depuis £8,75
depuis £8,75
Cette pièce remplace le numéro de pièce 101409 - et 2 plus. Cliquez pour voir les détails
# 003
MPN: 116397
TUYAU DE L'INDICATEUR AU TUYAU AVANT DROIT
depuis £9,78
depuis £9,78
# 004
MPN: 104469
TUYAU DE L'INDICATEUR AU TUYAU AVANT GAUCHE
depuis £11,10
depuis £11,10
# 005
MPN: 137313
tuyau
depuis £45,00
depuis £45,00
# 006
MPN: 124671
TUYAU DE LA VANNE À
depuis £367,50
depuis £367,50
# 007
MPN: 116397
TUYAU DU RÉGULATEUR DE PRESSION
depuis £9,78
depuis £9,78
# 008
MPN: 101394
3-WAY RACCORD
depuis £27,42
depuis £27,42
Cette pièce remplace le numéro de pièce 680980 - et 7 plus. Cliquez pour voir les détails
# 009
MPN: 102948
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12574211 - et 4 plus. Cliquez pour voir les détails
# 010
MPN: 12639701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12639704
# 011
MPN: 104470
TUYAU DE 3 VOIE AU TUYAU DROIT
Remplacement
Remplacement
# 012
MPN: 105851
TUYAU DE 3 VOIE AU TUYAU GAUCHE
depuis £9,63
depuis £9,63
# 013
MPN: 124373
RÉGULATEUR DE PRESSION
depuis £157,00
depuis £157,00
# 014
MPN: 16043021
VIS
depuis £0,53
depuis £0,53
# 015
MPN: 127496
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 016
MPN: 127757
INDICATEUR DE PANNE DE FREIN
depuis £1 031,48
depuis £1 031,48
Cette pièce remplace le numéro de pièce 108803 - et 1 plus. Cliquez pour voir les détails
# 016
MPN: 127757
INDICATEUR DE PANNE DE FREIN
depuis £1 031,48
depuis £1 031,48
Cette pièce remplace le numéro de pièce 108803 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896210
# 018
MPN: 106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473 - et 1 plus. Cliquez pour voir les détails
