041 - Compresseur et commandes de climatisation

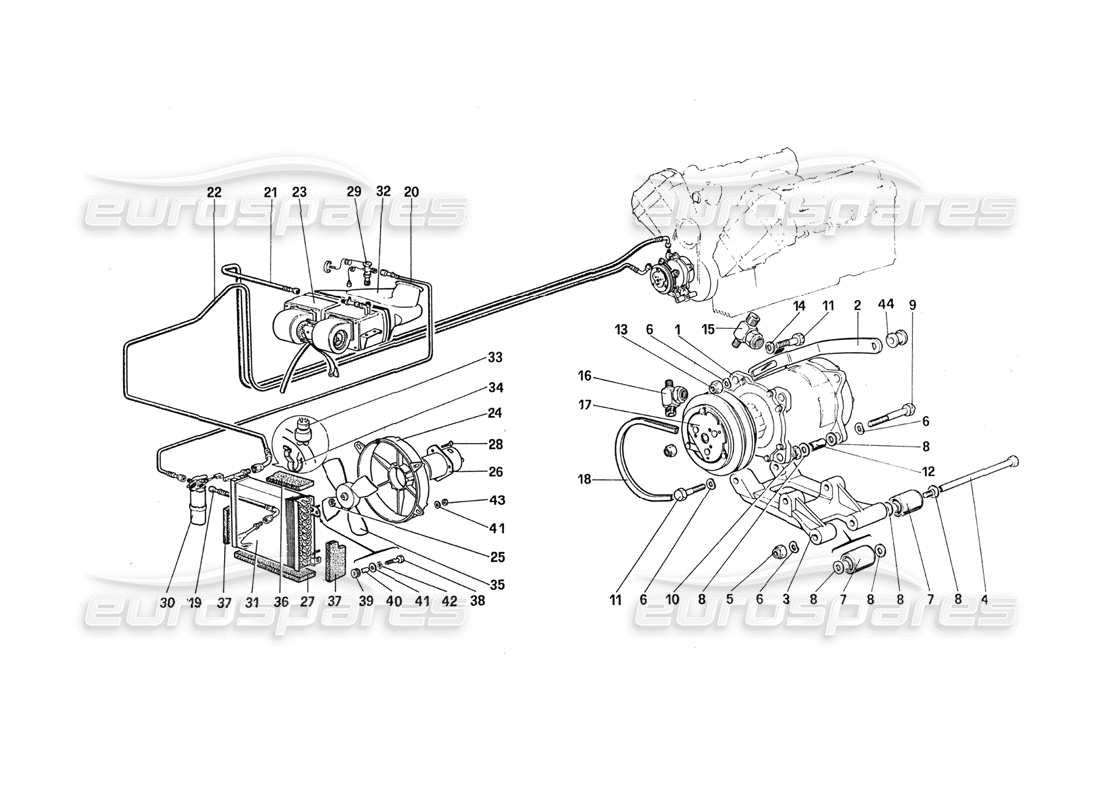

Ferrari 288 GTO Air Conditioning Compressor and Controls Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 121966

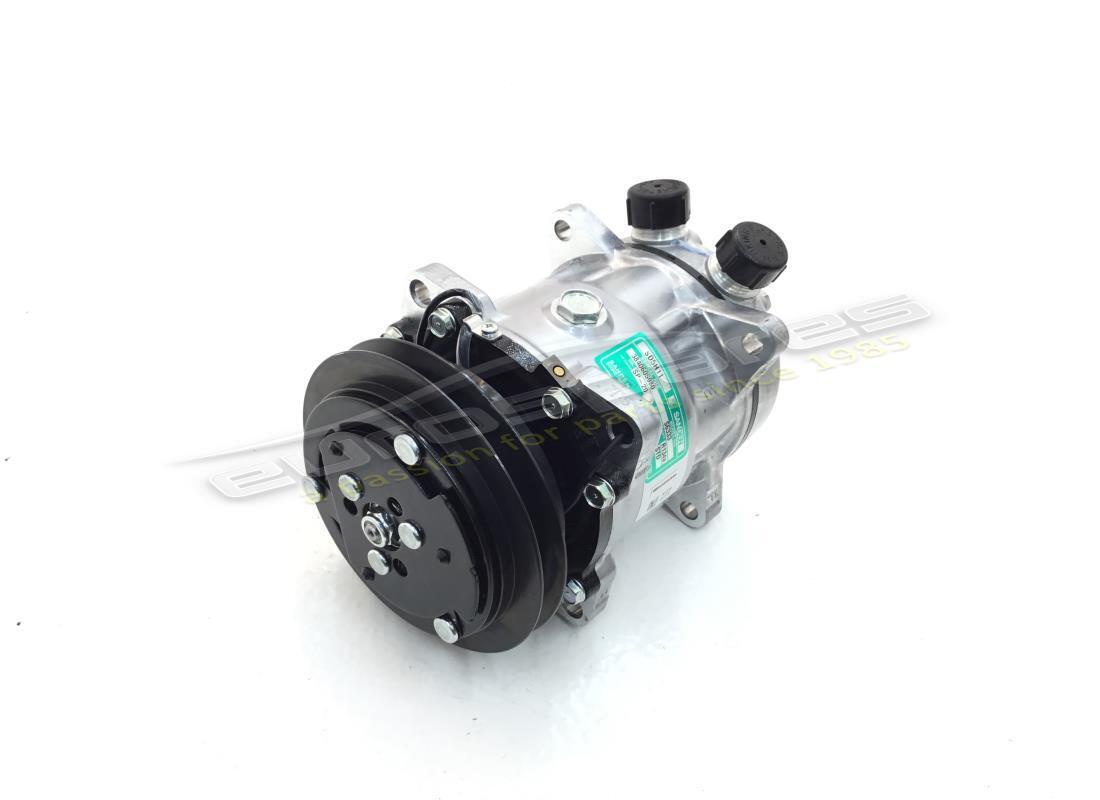

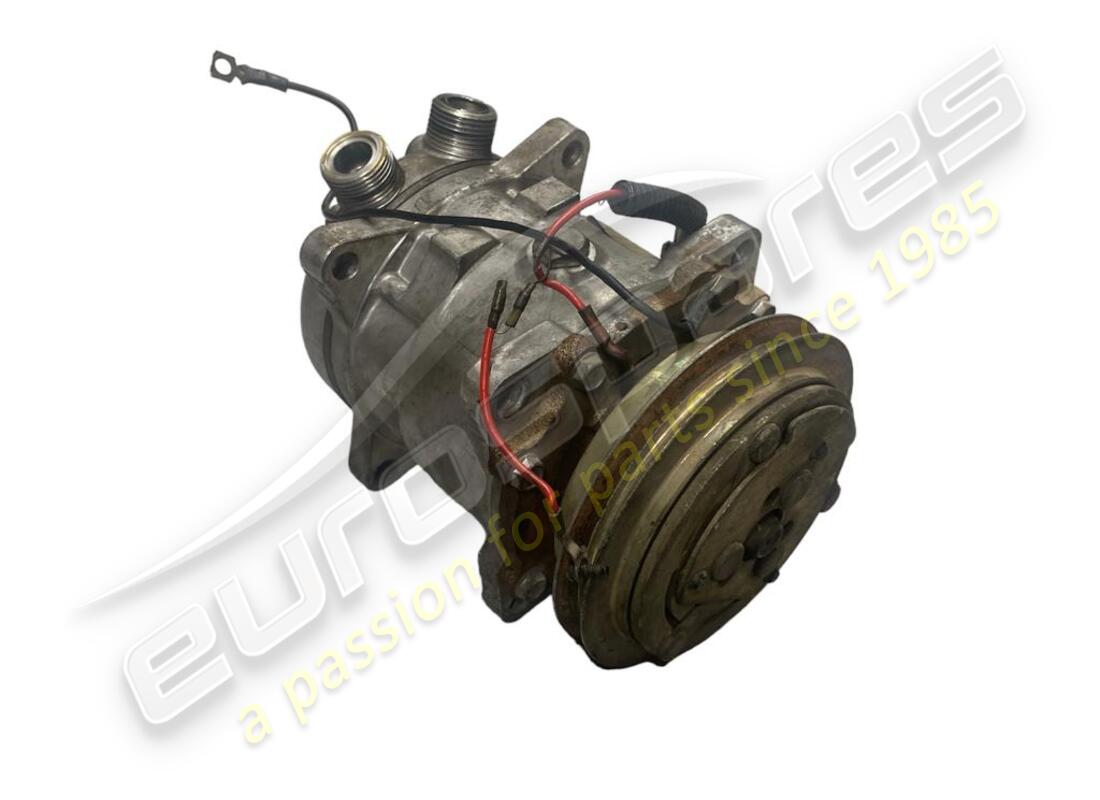

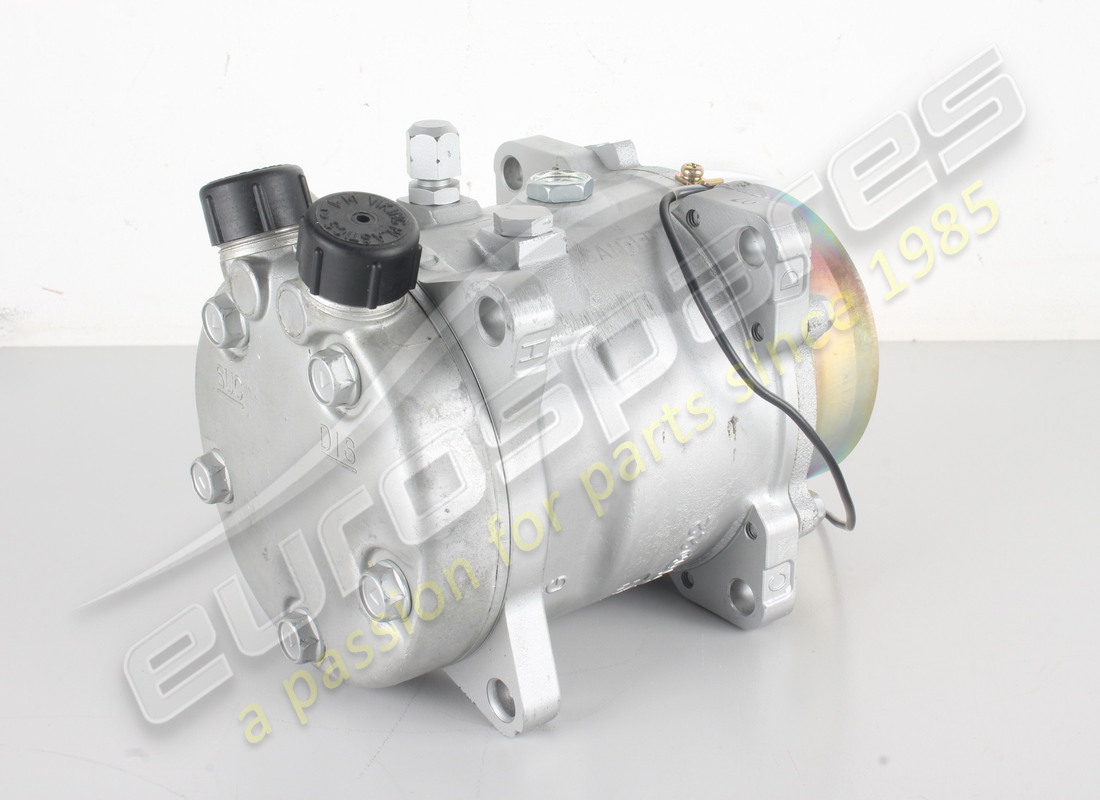

COMPRESSEUR CLIMATISATION - SANDEN
depuis £844,38
depuis £844,38
# 002
MPN: 122448
SUPPORT INFÉRIEUR
depuis £13,37
depuis £13,37
# 003
MPN: 122416
MONTAGE SUPÉRIEUR
Remplacement
Remplacement
# 004
MPN: 122418
VIS
depuis £9,36
depuis £9,36
# 005
MPN: 12575621
ÉCROU AUTO-BLOQUANT
depuis £1,43
depuis £1,43
# 006
MPN: 12601471
Rondelle
Remplacement
Remplacement
# 007
MPN: 121928
SILENCIEUX
depuis £140,42
depuis £140,42
# 008
MPN: 102695
Rondelle
depuis £1,99
depuis £1,99
# 009
MPN: 11343821
VIS
depuis £0,91
depuis £0,91
# 010
MPN: 12575611
NOIX
Remplacement
Remplacement
# 011
MPN: 15970921
VIS
depuis £0,52
depuis £0,52
# 012
MPN: 122947

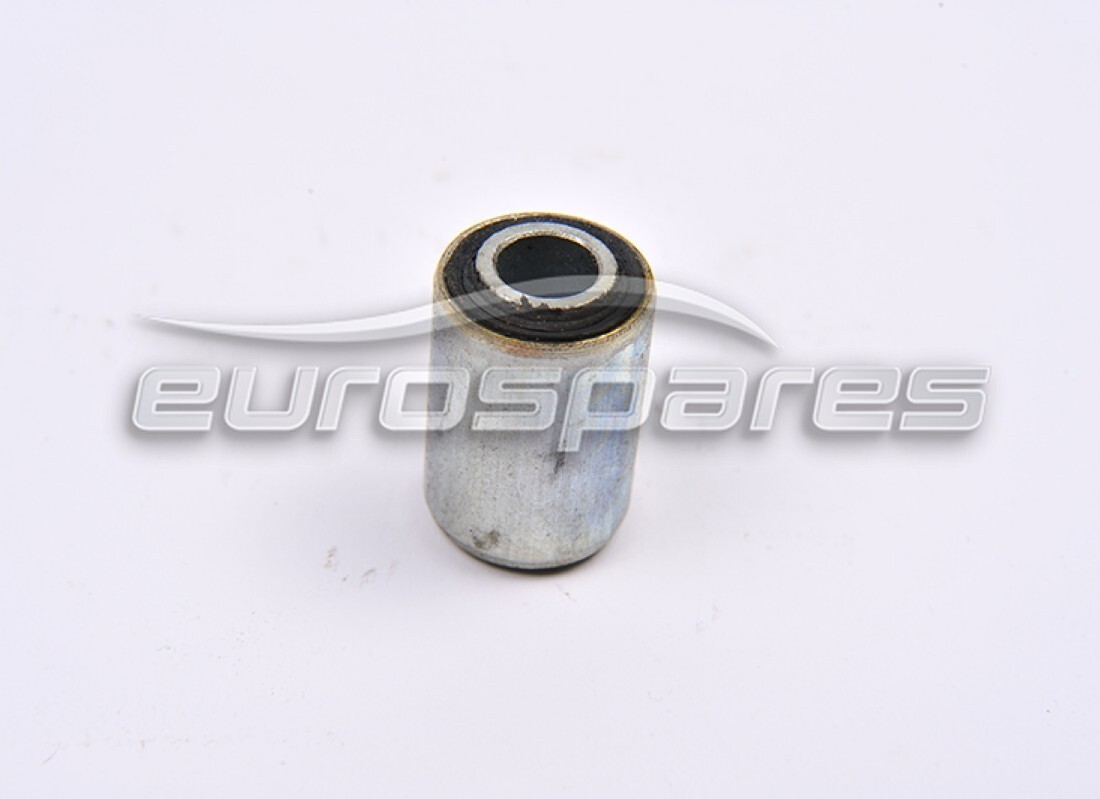

BUISSON
depuis £42,63
depuis £42,63
# 013
MPN: 12574511
NOIX
Remplacement
Remplacement
# 014
MPN: 14496601
Rondelle
Remplacement
Remplacement
# 015
MPN: 124333
RACCORD D'ADMISSION
depuis £266,28
depuis £266,28
# 016
MPN: 124334
RACCORD POUR SORTIE
depuis £293,60
depuis £293,60
# 017
MPN: 122422
EMBRAYAGE - ROTATION DANS LE SENS DES HORAIRES
depuis £0,47
depuis £0,47
# 018
MPN: 122973
COURROIE DE COMMANDE POUR COMPRESSEUR
depuis £62,12
depuis £62,12
Cette pièce remplace le numéro de pièce 122417 - et 1 plus. Cliquez pour voir les détails
# 019
MPN: 61470700
CONDENSEUR DE TUYAU VERS RÉCEPTEUR SÉCHEUR
depuis £97,17
depuis £97,17
# 020
MPN: 61470800
TUYAU RÉCEPTEUR SÉCHOIR VERS ÉVAPORATEUR
depuis £115,56
depuis £115,56
# 021
MPN: 61470900
TUYAU ÉVAPORATEUR VERS COMPRESSEUR
depuis £404,21
depuis £404,21
# 022
MPN: 61471000
TUYAU COMPRESSEUR VERS CONDENSEUR
depuis £266,54
depuis £266,54
# 023
MPN: 61400000
ASSEMBLAGE CA
# 024
MPN: 60870300
CONVOYEUR
depuis £239,19
depuis £239,19
# 025
MPN: 11087876
BAGUE SEEGER
depuis £0,47
depuis £0,47
# 026
MPN: 117546
MOTEUR DE VENTILATEUR
depuis £463,62
depuis £463,62
# 027
MPN: 61701500
JOINT INFÉRIEUR
depuis £4,08
depuis £4,08
# 028
MPN: 123298
VIS
depuis £0,47
depuis £0,47
# 029
MPN: 61742600
SOUPAPE DE DÉTENTE
depuis £26,39
depuis £26,39
Cette pièce remplace le numéro de pièce 109251 - et 1 plus. Cliquez pour voir les détails
# 030
MPN: 129101/A

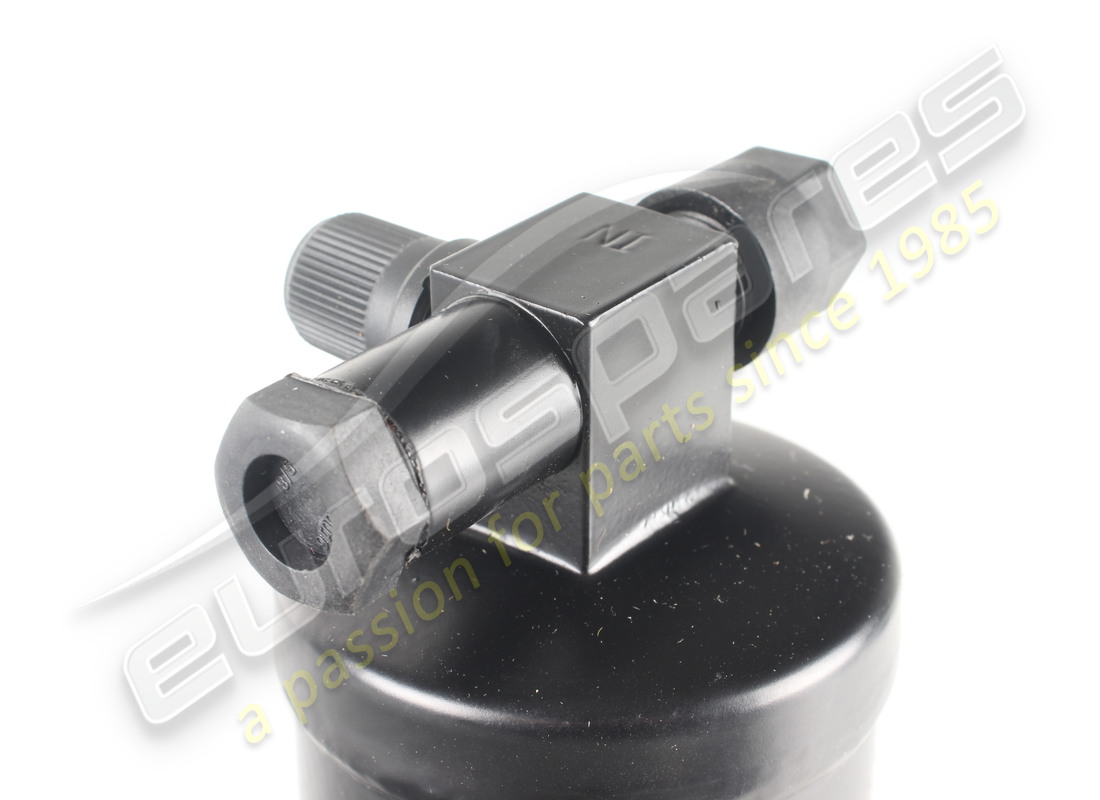

FILTRE SÉCHOIR
depuis £105,61
depuis £105,61
Cette pièce remplace la pièce numéro 129101 que nous avons en stock - et 5 plus. Cliquez pour voir les détails
# 031
MPN: 60649100
CONDENSEUR
depuis £323,95
depuis £323,95
# 032
MPN: 61358300
BOÎTIER AVANT
depuis £327,64
depuis £327,64
# 033
MPN: 61047900
THERMO-INTERRUPTEUR
Remplacement
Remplacement
# 034
MPN: 60815000
PRINTEMPS
depuis £2,00
depuis £2,00
# 035
MPN: 122953
4 VENTILATEUR À PALE
depuis £63,41
depuis £63,41
# 036
MPN: 61701400
JOINT SUPÉRIEUR
# 037
MPN: 61701300
JOINT LATÉRAL
depuis £4,39
depuis £4,39
# 038
MPN: 10902511
VIS
depuis £0,52
depuis £0,52
# 039
MPN: 103549
BAGUE EN CAOUTCHOUC
depuis £0,74
depuis £0,74
# 040
MPN: 103550
ESPACEUR
depuis £28,08
depuis £28,08
Cette pièce remplace le numéro de pièce 4130913
# 041
MPN: 12643724
Rondelle
depuis £0,49
depuis £0,49
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 042
MPN: 10615471
Rondelle
Remplacement
Remplacement
# 043
MPN: 102948
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12574211 - et 3 plus. Cliquez pour voir les détails
# 044
MPN: 122449
ESPACEUR
depuis £2,85
depuis £2,85
