114 - Fusibles et relais

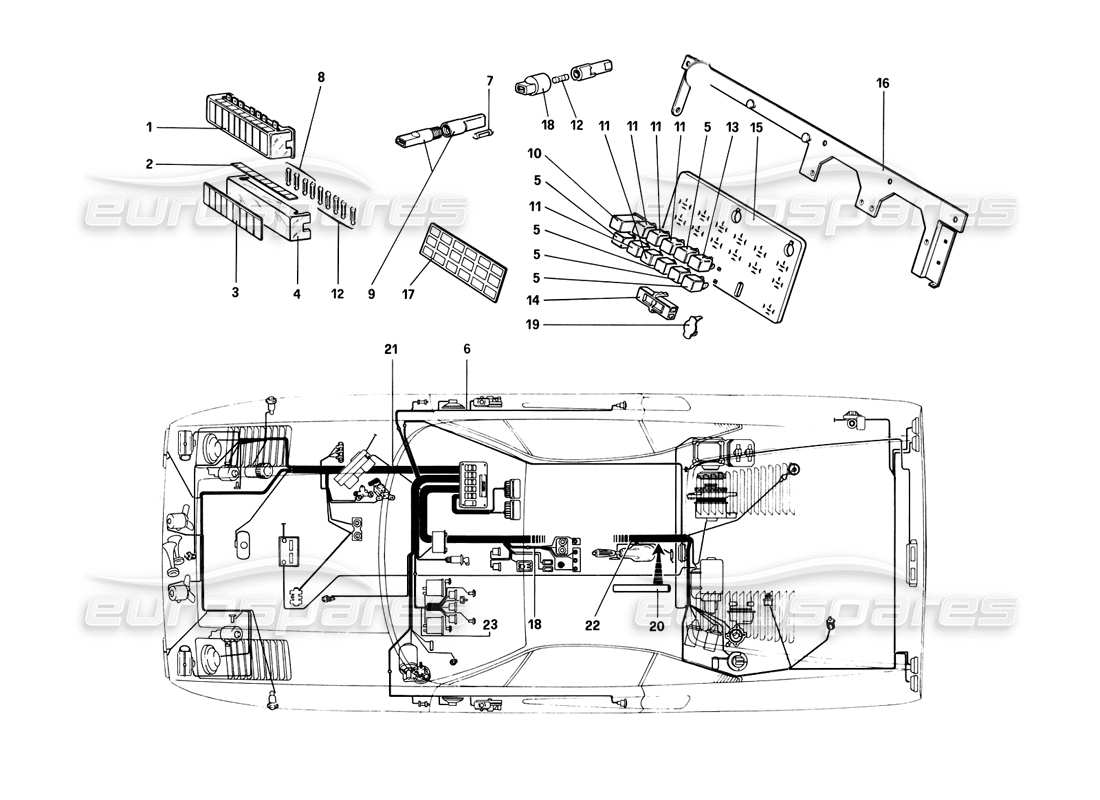

Ferrari 308 (1981) GTBi/GTSi Fuses and Relays Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 50181007
SCATOLA PORTAVALVOLE N. 2 BIANCA
depuis £275,00
depuis £275,00
Cette pièce remplace le numéro de pièce 40052508
# 001
MPN: 60278702
SCATOLA PORTAVALVOLE N. 1 NERA
depuis £167,33
depuis £167,33
Cette pièce remplace le numéro de pièce 60101805 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 60743300
TARGHETTA LATERALE PER SCATOLA N. 2
depuis £3,62
depuis £3,62
# 002
MPN: 60750600
TARGHETTA LATERALE PER SCATOLA N. 1
depuis £3,81
depuis £3,81
# 003
MPN: 50201003
TARGHETTA AUTOADESIVA PER SCATOLA N. 2
# 003
MPN: 60101706
TARGHETTA AUTOADESIVA PER SCATOLA N. 1
depuis £7,69
depuis £7,69
# 004
MPN: 60822300
COUVERTURE
Avec cible
# 004
MPN: 60822400
COUVERTURE
Avec cible
# 005
MPN: 40130106
RELAIS
depuis £13,48
depuis £13,48
Cette pièce remplace le numéro de pièce 110355
# 006
MPN: 117129
CAVI PORTA DX.
depuis £95,65
depuis £95,65
# 006
MPN: 117130
CAVI PORTA SX.
depuis £47,76
depuis £47,76
# 007
MPN: 10858190
VALVOLA FUSIBILE DE 3 AMPÈRE
depuis £0,47
depuis £0,47
# 008
MPN: 11048990
FUSIBLE 16 AMPLI CÉRAMIQUE
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 95403002
# 009
MPN: 60846100
ASTUCCIO TUBOLARE VALVOLA FUSIBILE VOLANTE
depuis £5,29
depuis £5,29
# 010
MPN: 61048000
RELAIS INDICATEUR DE SIGNAL ET DANGER
depuis £161,81
depuis £161,81
Cette pièce remplace le numéro de pièce 111754
# 011
MPN: 40130007
RELAIS
0332209151
depuis £17,34
depuis £17,34
Cette pièce remplace le numéro de pièce 110356 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 10858090
FUSIBLE 8 AMPLI CÉRAMIQUE
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 95403001
# 013
MPN: 40283905
MICRORELAIS BOSCH 0-332-015-006
depuis £39,75
depuis £39,75
Cette pièce remplace la pièce numéro 110354 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 014
MPN: 40130205
DOUBLE CONNECTEUR
depuis £9,66
depuis £9,66
Cette pièce remplace le numéro de pièce MC4812/1
# 015
MPN: 60035805
PIASTRA POUR CENTRALINA ELETTRICA
Remplacement
Remplacement
# 016
MPN: 60290905
SOUTIEN
Par valeur GD 60291002
depuis £50,19
depuis £50,19
# 017
MPN: 60813900
TARGHETTA IDENTIFICAZIONE TELÉRUTTORI
depuis £2,99
depuis £2,99
# 018
MPN: 117012

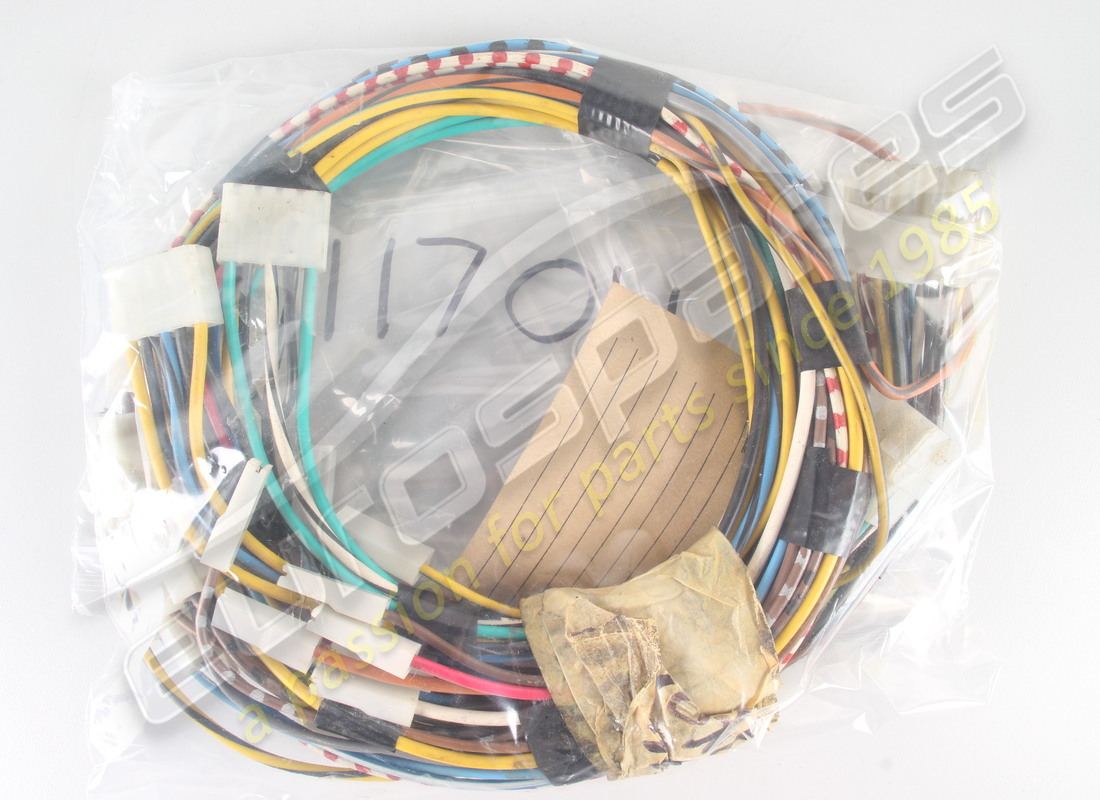

ASSIEME CAVI COMANDI SULLA CONSOLLE
depuis £110,49
depuis £110,49
# 019
MPN: 60279007
PONTICELLO COLLEGAMENTO CAVI FARI AUSILIARI
Vale en assenza del 4013010
depuis £4,61
depuis £4,61
# 020
MPN: 40135907
TUBO DE PROTECTION EN SILICONE
depuis £143,01
depuis £143,01
# 021
MPN: 117009
ASSIEME CAVI PARTE ANTÉRIEURE
depuis £459,42
depuis £459,42
# 022
MPN: 117010
ASSIEME CAVI PARTE POSTERIORE
# 023
MPN: 117011
ASSIEME CAVI PLANCIA PORTASTRUMENTI
depuis £140,47
depuis £140,47
