023 - Engrenages à arbre posé

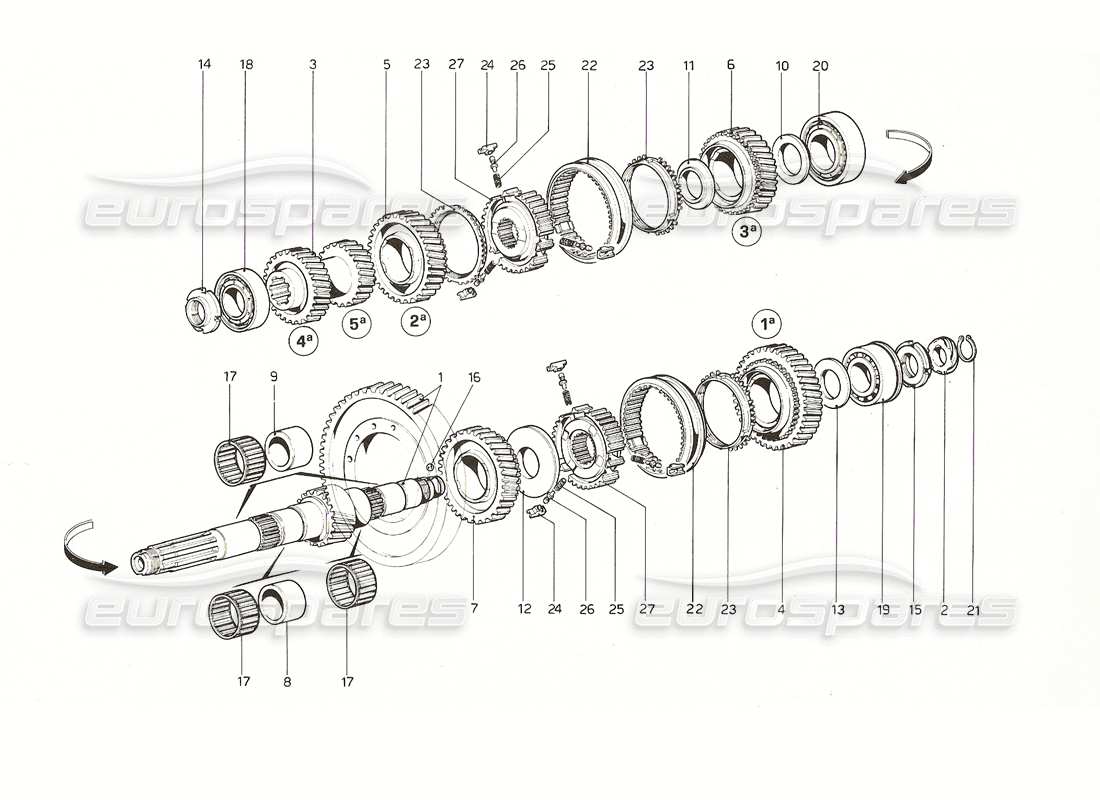

Ferrari 308 GT4 Dino (1976) Lay Shaft Gears Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 107738
ALBERO PRIMARIO
Variantes par version USA
depuis £1 806,47
depuis £1 806,47
# 001
MPN: 108522
COPPIA CILINDRICA COMPLETA
Particolari modifiés - Vale fino cambio N. 692
Remplacement
Remplacement
# 001
MPN: 108522
COPPIA CILINDRICA COMPLETA
Particolari modifiés - Vale dal cambio N. 693
Remplacement
Remplacement
# 002
MPN: 107093
VIS
depuis £110,17
depuis £110,17
# 003
MPN: 106155
INGRANAGGIO 4¬ E 5¬ VELOCITA
Remplacement
Remplacement
# 004
MPN: 104233
INGRANAGGIO 1¬ VELOCITA
depuis £247,20
depuis £247,20
# 004
MPN: 107740
INGRANAGGIO LA VELOCITA
Variantes par version USA
Remplacement
Remplacement
# 005
MPN: 104234
INGRANAGGIO 2¬ VELOCITA
Remplacement
Remplacement
# 006
MPN: 119717
INGRANAGGIO 3¬ VELOCITA
depuis £1 483,73
depuis £1 483,73
Cette pièce remplace le numéro de pièce 104235 - et 1 plus. Cliquez pour voir les détails
# 007
MPN: 104238
INGRANAGGIO RM
Remplacement
Remplacement
# 008
MPN: 104239
PISTA PER RULLINI 3¬ VELOCITA
depuis £223,10
depuis £223,10
# 009
MPN: 104240
PISTA PER RULLINI 1¬ E 2¬ VELOCITA
depuis £324,50
depuis £324,50
# 010
MPN: 104245
ESPACEUR
depuis £32,88
depuis £32,88
# 011
MPN: 104246
ESPACEUR
depuis £66,54
depuis £66,54
Cette pièce remplace le numéro de pièce 524567
# 012
MPN: 104247
ESPACEUR
depuis £51,52
depuis £51,52
Cette pièce remplace le numéro de pièce 524570 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 104248
ESPACEUR
depuis £54,53
depuis £54,53
# 014
MPN: 104252
ANNEAU
depuis £77,96
depuis £77,96
Cette pièce remplace le numéro de pièce 104352 - et 1 plus. Cliquez pour voir les détails
# 015
MPN: 104253
ANNEAU
depuis £76,63
depuis £76,63
Cette pièce remplace le numéro de pièce 524259
# 016
MPN: 10-16-11
SFERA PER VITE SENZA FINE
depuis £0,47
depuis £0,47
# 017
MPN: 104254
GABBIA A RULLINI 1¬, 2¬, 3¬, VEL.E RM
depuis £30,86
depuis £30,86
# 018
MPN: 108656
CUSCINETTO LATO FRIZIONE
depuis £309,40
depuis £309,40
Cette pièce remplace le numéro de pièce 104257
# 018
MPN: 108656
CUSCINETTO LATO FRIZIONE
Particolari modificati - En alternativa avec N. 104257
depuis £309,40
depuis £309,40
Cette pièce remplace le numéro de pièce 104257
# 019
MPN: 103042
PALIER
depuis £153,66
depuis £153,66
# 020
MPN: 108657/A
CUSCINETTO CENTRALE
depuis £321,33
depuis £321,33
# 020
MPN: 108657/A
CUSCINETTO CENTRALE
Particolari modificati - En alternativa avec N. 108657
depuis £321,33
depuis £321,33
# 021
MPN: 11067375
BAGUE SEEGER
Remplacement
Remplacement
# 022
MPN: 184547
MANICOT POUR SINCRONIZZATORE
Remplacement
Remplacement
# 023
MPN: 106040
ANNEAU SYNCHROMÉ
depuis £695,00
depuis £695,00
# 024
MPN: 106042
GLAND POUR SINCRONIZZATORE
depuis £77,52
depuis £77,52
# 025
MPN: 106043
PRINTEMPS
depuis £5,27
depuis £5,27
# 026
MPN: 113412
PUNTALINO PAR GLAND
depuis £10,86
depuis £10,86
# 027
MPN: 106050
CORPO SINCRONIZZATORE
depuis £184,73
depuis £184,73
