024 - Commandes intérieures de la boîte de vitesses

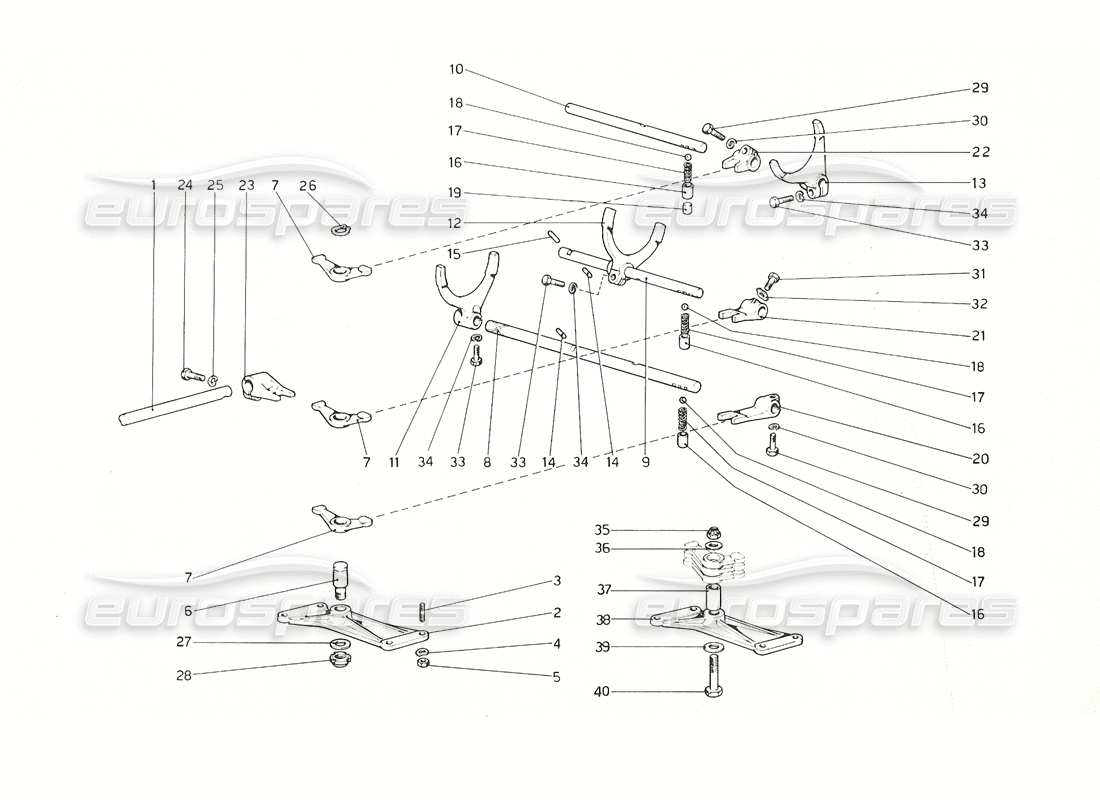

Ferrari 308 GT4 Dino (1976) Inside Gearbox Controls Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 105733
ALBERO PER LEVA COMANDO BILANCIERI
Modifications particulières - Vale fino ad esaurimento
Remplacement
Remplacement
# 001
MPN: 106830
LEVIER
Varianti per vetture con guida destra - Particolari modificati - Ad esaurimento
# 001
MPN: 107398
LEVIER
Varianti per vetture con guida destra - Particolari modificati - Dopo esaurimento N.106830 et fino N. 10100
depuis £278,25
depuis £278,25
# 001
MPN: 108859
LEVIER
Varianti per vetture con guida destra - Particolari modificati - Vale dal N. 10300
Remplacement
Remplacement
# 001
MPN: 109767
ALBERO PER LEVA COMANDO BILANCIERI
Particolari modificati - Dopo esaurim.N. 106733
depuis £423,34
depuis £423,34
Cette pièce remplace le numéro de pièce 105733 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 104203
SOUTIEN
Modifications particulières - Vale fino ad esaurimento
Remplacement
Remplacement
# 003
MPN: 11500121
GOUJON FILETÉ
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 13540820
# 004
MPN: 11197774
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 005
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896210
# 006
MPN: 104266
PIVOT
Particolari modifiés - Fino esaurimento N. 104203
depuis £77,75
depuis £77,75
# 007
MPN: 104265
BILANCIERE
depuis £134,54
depuis £134,54
Cette pièce remplace le numéro de pièce 523951 - et 1 plus. Cliquez pour voir les détails
# 008
MPN: 104270
ASTA COMANDO 1¬ VELOCITA ERM
depuis £225,55
depuis £225,55
Cette pièce remplace le numéro de pièce 524574
# 009
MPN: 104271
ASTA COMANDO 2¬ E 3¬ VITESSE
depuis £174,55
depuis £174,55
Cette pièce remplace le numéro de pièce 524575
# 010
MPN: 104272
ASTA COMANDO 4¬ E 5¬ VITESSE
depuis £176,99
depuis £176,99
Cette pièce remplace le numéro de pièce 524576
# 011
MPN: 104273
FOURCHE 1¬ VITESSE ET MARCHE ARRIÈRE
depuis £446,87
depuis £446,87
Cette pièce remplace le numéro de pièce 524577
# 012
MPN: 104274
FOURCHE 2¬ ET 3¬ VITESSE
depuis £446,99
depuis £446,99
Cette pièce remplace le numéro de pièce 524578
# 013
MPN: 104275
FOURCHE 4ª ET 5ª VITESSE
depuis £446,87
depuis £446,87
# 014
MPN: 106374
RULLINO ARRESTO ASTA LATERALI
depuis £28,28
depuis £28,28
Cette pièce remplace le numéro de pièce 525087
# 015
MPN: 106375
RULLINO ARRESTO ASTA CENTRALE
depuis £13,80
depuis £13,80
Cette pièce remplace le numéro de pièce 525086
# 016
MPN: 104277
BUISSON
depuis £64,68
depuis £64,68
Cette pièce remplace le numéro de pièce 523975
# 017
MPN: 100750
PRINTEMPS
depuis £0,91
depuis £0,91
Cette pièce remplace le numéro de pièce 523899
# 018
MPN: 101612
SFÉRA
depuis £0,72
depuis £0,72
Cette pièce remplace le numéro de pièce 93309
# 019
MPN: 104278
ESPACEUR
depuis £22,23
depuis £22,23
Cette pièce remplace le numéro de pièce 523963
# 020
MPN: 106214
FORCEILINO COMANDO ASTA 1¬ VEL, E RM
depuis £178,64
depuis £178,64
Cette pièce remplace le numéro de pièce 525011
# 021
MPN: 106215
FOURCHETTE DE SÉLECTEUR 2ª ET 3ª VITESSE' ;
depuis £150,66
depuis £150,66
Cette pièce remplace le numéro de pièce 525012
# 022
MPN: 106216
FOURCHETTE DE SÉLECTEUR 4ª ET 5ª VITESSE
depuis £152,81
depuis £152,81
Cette pièce remplace le numéro de pièce 525013
# 023
MPN: 106213
LEVIER
depuis £81,16
depuis £81,16
Cette pièce remplace le numéro de pièce 525010 - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 16043621
BOULON
depuis £1,13
depuis £1,13
# 025
MPN: 127496
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 026
MPN: 11066875
BAGUE SEEGER
Particolari modificati - Fino esaurimento N.104203
Remplacement
Remplacement
# 027
MPN: 103194
Rondelle
Particolari modificati - Fino esaurimento N.104203
depuis £0,58
depuis £0,58
# 028
MPN: 100865
ANNEAU
Particolari modificati - Fino esaurimento N.104203
depuis £9,91
depuis £9,91
# 029
MPN: 106831
BARRA COMANDO CAMBIO
Variantes pour les vêtements avec guide destra
depuis £165,47
depuis £165,47
# 029
MPN: 16043521
BOULON
Remplacement
Remplacement
# 030
MPN: 106882
OCCHIELLO LATO TORRETTA
Varianti per vetture con guida destra - Particolari modificati - Vale fino ad esaurimento
Remplacement
Remplacement
# 030
MPN: 109562
OCCHIELLO LATO TORRETTA
Varianti per vetture con guida destra - Particolari modificati - Dopo esaurim. N. 106882
depuis £25,01
depuis £25,01
# 030
MPN: 1127496
Rondelle
# 031
MPN: 104279
BOULON
depuis £20,23
depuis £20,23
Cette pièce remplace le numéro de pièce 95176 - et 1 plus. Cliquez pour voir les détails
# 032
MPN: 103587
PLAQUE
depuis £5,85
depuis £5,85
Cette pièce remplace le numéro de pièce 92692 - et 1 plus. Cliquez pour voir les détails
# 033
MPN: 16043521
BULFONE
Remplacement
Remplacement
# 034
MPN: 127496
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 035
MPN: 16109221
NOIX
Particolari modifiés - Dopo esaurim. N. 104203
depuis £0,50
depuis £0,50
# 036
MPN: 106426
Rondelle
Particolari modifiés - Dopo.esaurim. N. 104203
depuis £2,50
depuis £2,50
# 037
MPN: 108917
BUISSON
Particolari modifiés - Dopo. esaurim. N. 104203
depuis £46,46
depuis £46,46
# 038
MPN: 108916
SOUTIEN
Particolari modifiés - Dopo esaurim. N. 104203
Remplacement
Remplacement
# 039
MPN: 108281
Rondelle
Particolari modifiés - Dopo esaurim. N. 104203
depuis £0,96
depuis £0,96
# 040
MPN: 15541121
BOULON
Particolari modifiés - Dopo esaurim. N. 104203
depuis £0,57
depuis £0,57
