120 - Système électrique

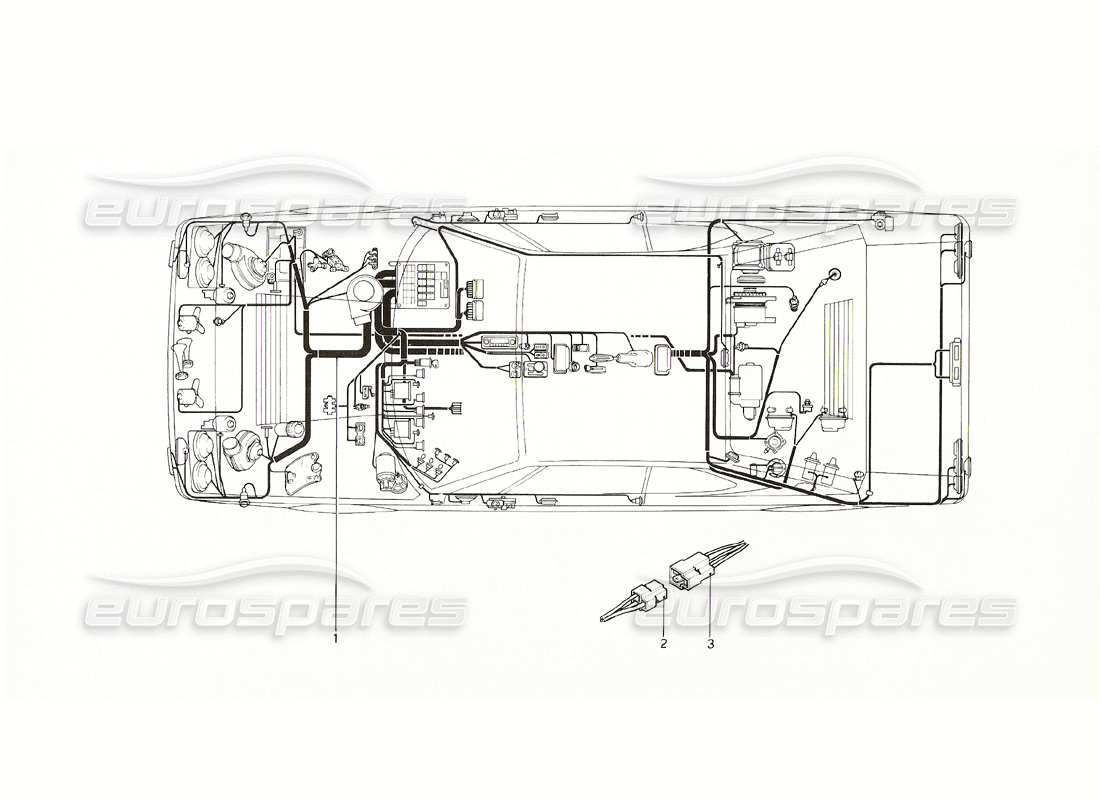

Ferrari 308 GT4 Dino (1976) Electrical System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 40133605
COMPLESSIVO IMPIANTO ELETTRICO
Vale fino alla 1480 – Non valable pour les États-Unis – CDN -GD-AUS
# 001
MPN: 40193708
COMPLESSIVO IMPIANTO ELETTRICO
Vale fino alla 1480 - Vale per GD - AUS
depuis £939,35
depuis £939,35
# 001
MPN: 40219800
COMPLESSIVO IMPIANTO ELETTRICO
Vale par États-Unis - CDN
# 001
MPN: 40325102
COMPLESSIVO IMPIANTO EIETTRICO
Vaie dalla 1481 – Non valable pour les États-Unis - CDN - GD-AUS
depuis £631,63
depuis £631,63
# 001
MPN: 40332504
COMPLESSIVO IMPIANTO ELETTRICO
Vale dalla 1481 - Vale par GD - AUS
depuis £802,39
depuis £802,39
FAISCEAU DE CÂBLAGE Genuine Ferrari Pièce – Endommagée en stock
Dommages causés par le feu au câblage du moteur
Dommages causés par le feu au câblage du moteur
# 002
MPN: 20165304
BLOC PORTEUR 4 VOIE MALE
Remplacement
Remplacement
# 002
MPN: 20165601
BLOC PORTEUR 3 VOIE MALE
depuis £1,65
depuis £1,65
Cette pièce remplace le numéro de pièce MC4815/3
# 002
MPN: 20165809
BLOC PORTEUR 2 VOIE MALE
depuis £1,43
depuis £1,43
# 002
MPN: 20165908
BLOC PORTEUR 6 VOIE MALE
depuis £1,19
depuis £1,19
# 002
MPN: 40328809
BLOCCHETTO A 8 VIE PORTAFEMMINA
Va vers 1481
depuis £1,29
depuis £1,29
# 002
MPN: 50115609
BLOCCHETTO A 11 VIE PORTAFEMMINA
Va vers 1481
depuis £3,30
depuis £3,30
# 003
MPN: 20185104
3 CONNECTEUR FEMELLE VOIE
depuis £2,27
depuis £2,27
Cette pièce remplace le numéro de pièce MC4815/4
