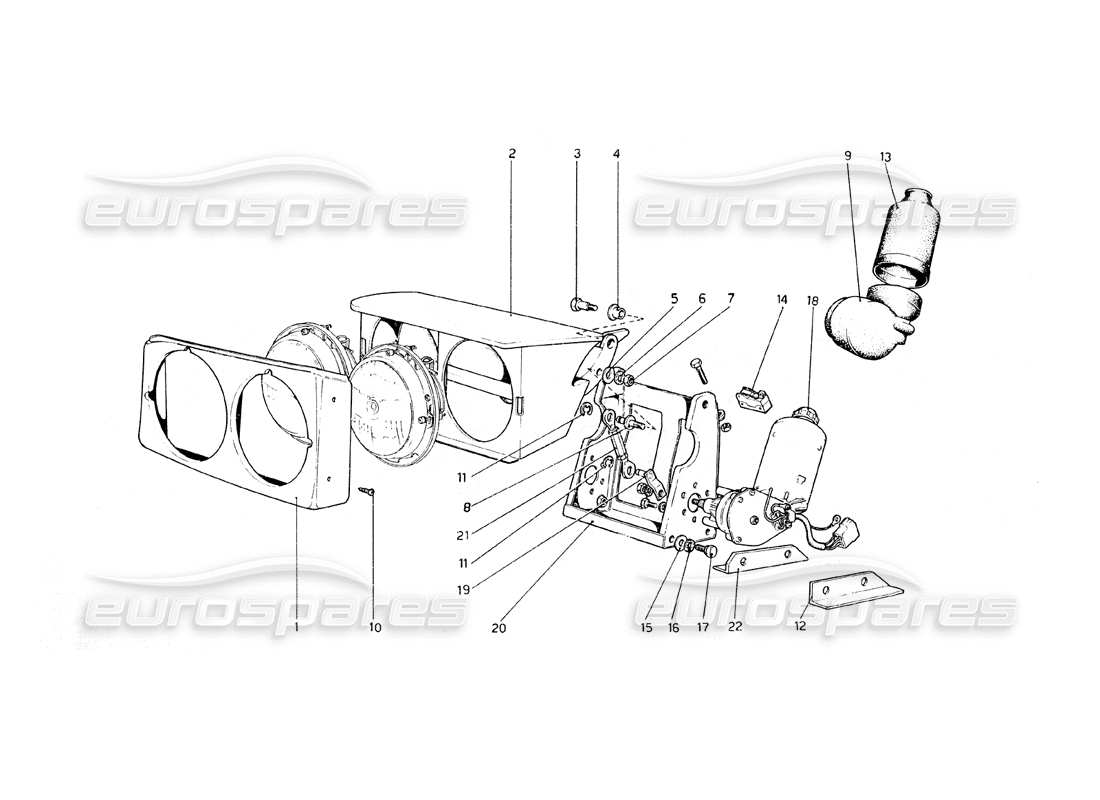

120 - Dispositif de levage des phares
Ferrari 308 GT4 Dino (1979) Headlights Lifting Device Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 40109407

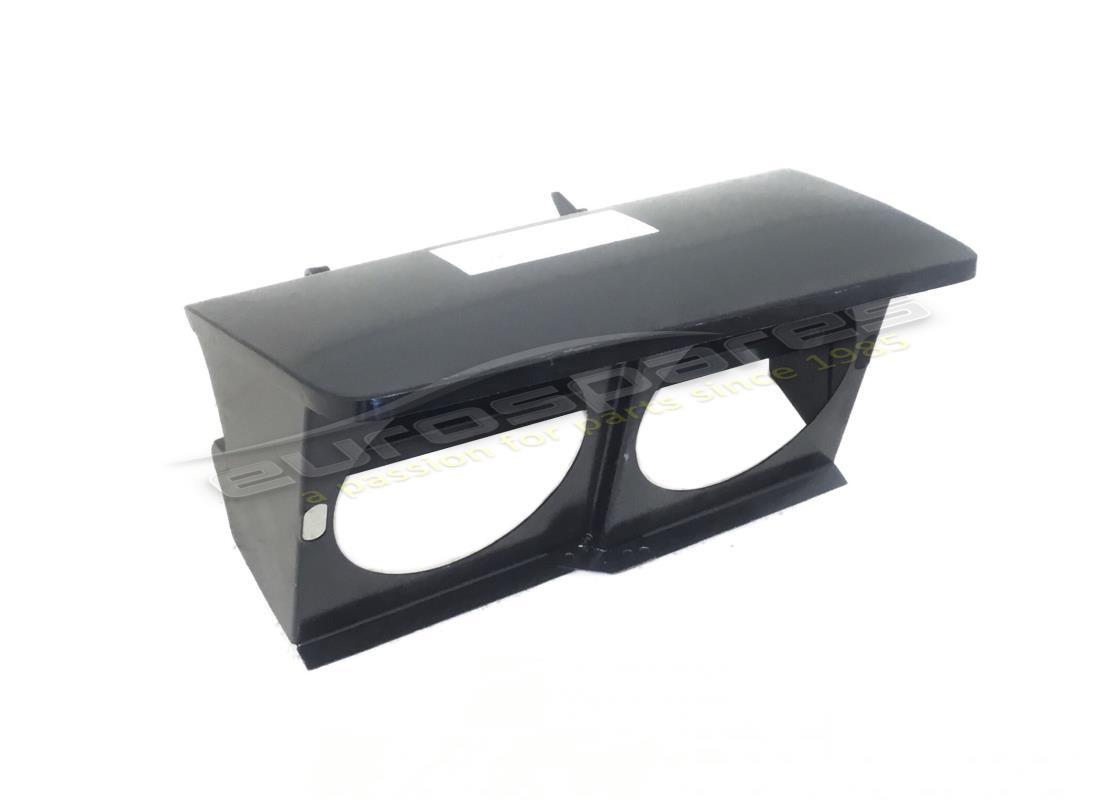

COUVERCLE PLASTIQUE POUR PHARE DROIT
depuis £121,20
depuis £121,20
# 001
MPN: 40109506
COUVERCLE PLASTIQUE DE PHARE GAUCHE
depuis £66,66
depuis £66,66
# 002
MPN: 40082208
CONTENEUR DE PHARE DROIT
depuis £1 476,15
depuis £1 476,15
# 002
MPN: 40082307
CONTENEUR DE LAMPE FRONTALE GAUCHE
depuis £785,08
depuis £785,08
# 002
MPN: 40171209
CONTENEUR DE PHARE GAUCHE
depuis £815,77
depuis £815,77
# 003
MPN: 50070606

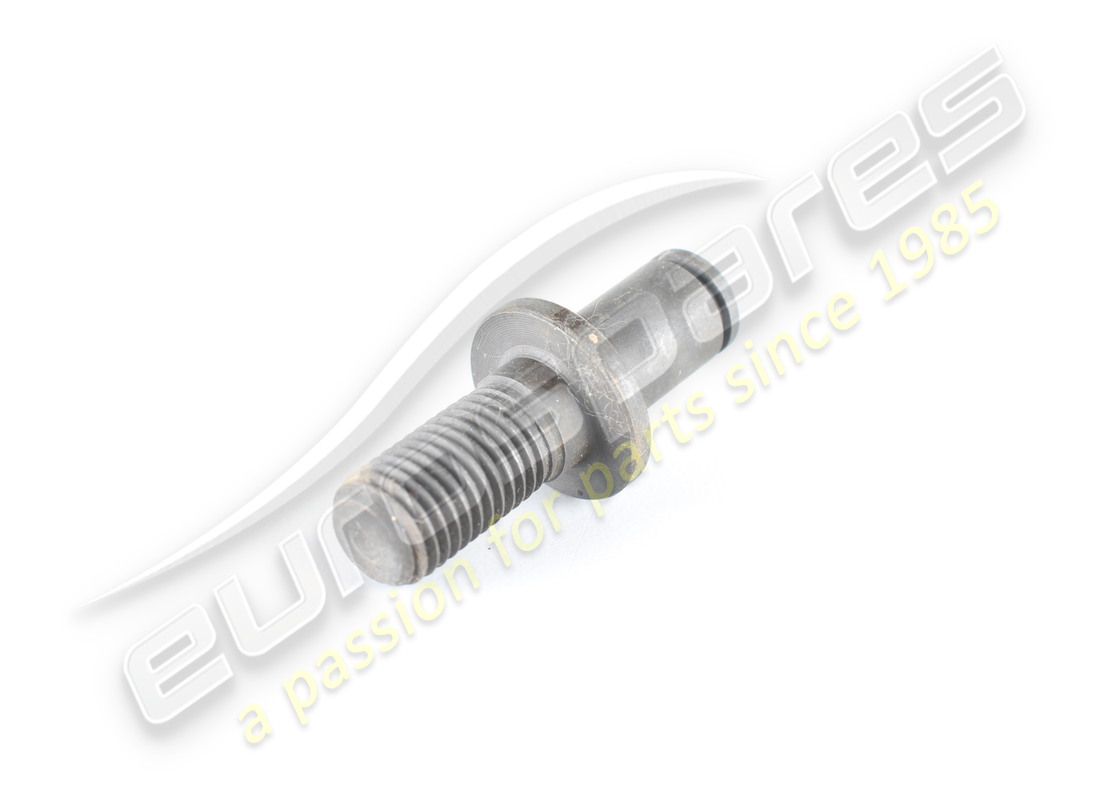

ÉPINGLE
depuis £12,87
depuis £12,87
# 004
MPN: 50070507
BUISSON
depuis £5,34
depuis £5,34
# 005
MPN: 20232104
Rondelle
Remplacement
Remplacement
# 006
MPN: 10615770
Rondelle
Remplacement
Remplacement
# 007
MPN: 12164711
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12164712
# 008
MPN: 40153009

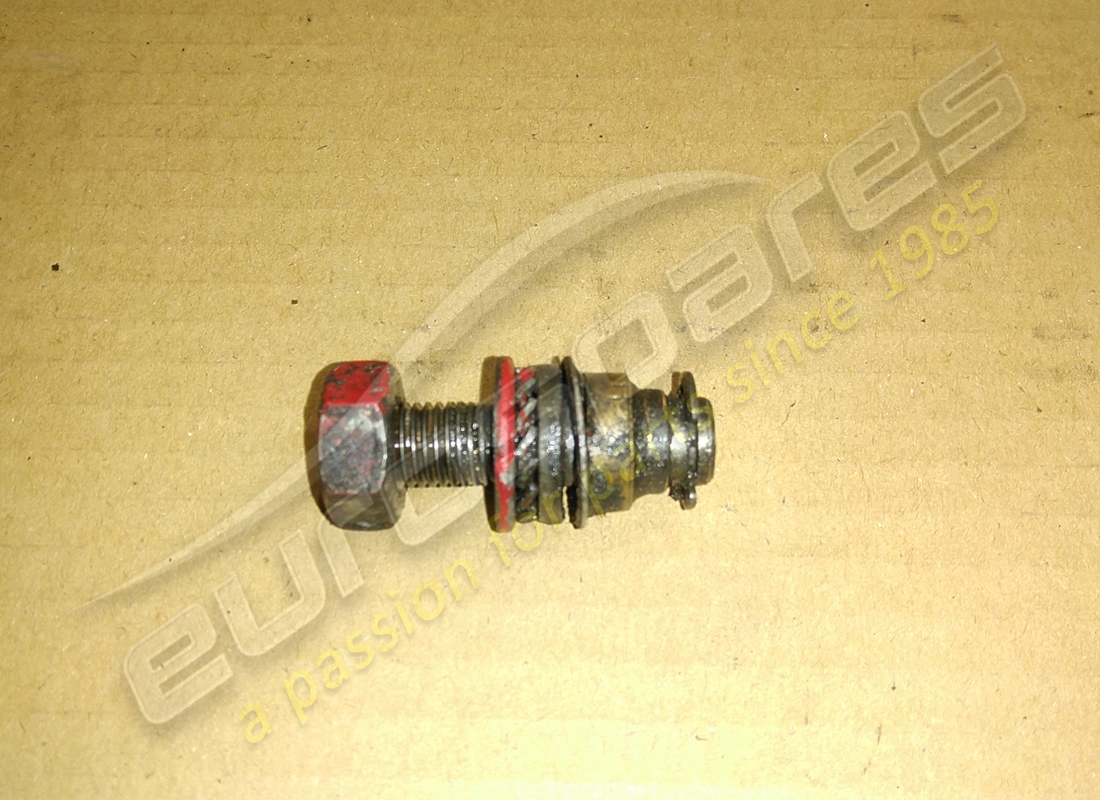

PIVOT
depuis £25,45
depuis £25,45
Cette pièce remplace le numéro de pièce 30152805 - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 40400004
PROTECTION INFERIEURE DX. MOTEUR
depuis £88,67
depuis £88,67
# 009
MPN: 40400103
PROTECTION INFERIEURE SX. MOTEUR
depuis £65,18
depuis £65,18
# 010
MPN: 20288809
VIS
depuis £0,62
depuis £0,62
# 011
MPN: 11065976
BAGUE SEEGER
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 11065975
# 012
MPN: 40156804
ANGOLARE ESTERNO DX. STAFFA FULCRO
depuis £18,79
depuis £18,79
# 012
MPN: 40156903
ANGOLARE ESTERNO DX. STAFFA FULCRO
depuis £18,79
depuis £18,79
# 013
MPN: 60331402
PROTECTION SUPÉRIEURE DU MOTEUR
depuis £101,30
depuis £101,30
# 014
MPN: 50184902
MICROINTERRUPTEUR
Vale par D.
depuis £69,43
depuis £69,43
# 015
MPN: 12642001
Rondelle
depuis £0,52
depuis £0,52
# 016
MPN: 12601374
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 017
MPN: 50145804
BOULON
depuis £14,29
depuis £14,29
# 018
MPN: 40089401
MOTORINO ALZAFARI DX. (SWF 401401)
depuis £306,69
depuis £306,69
Cette pièce remplace le numéro de pièce 102272 - et 1 plus. Cliquez pour voir les détails
# 018
MPN: 40089500
MOTEUR DE PHARE GAUCHE
depuis £893,72
depuis £893,72
Cette pièce remplace le numéro de pièce 102271 - et 1 plus. Cliquez pour voir les détails
# 019
MPN: 40213902
PIVOT
depuis £13,13
depuis £13,13
Cette pièce remplace le numéro de pièce 30152508 - et 2 plus. Cliquez pour voir les détails
# 020
MPN: 40238107

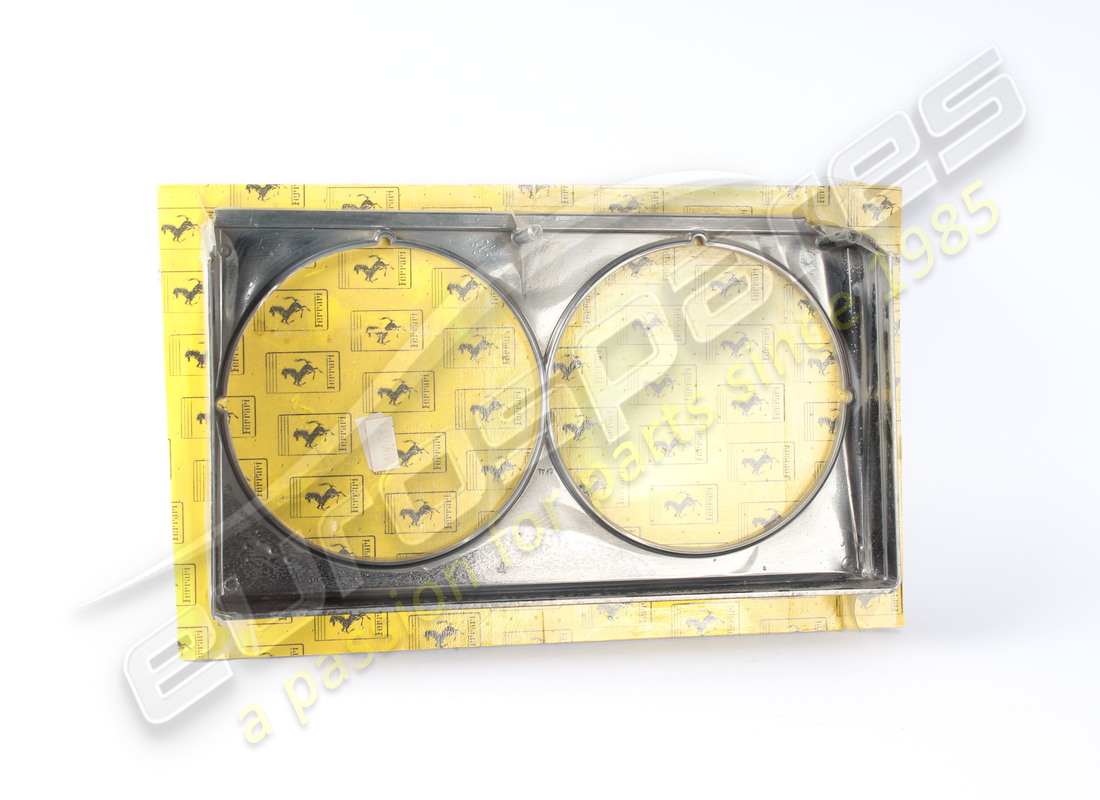

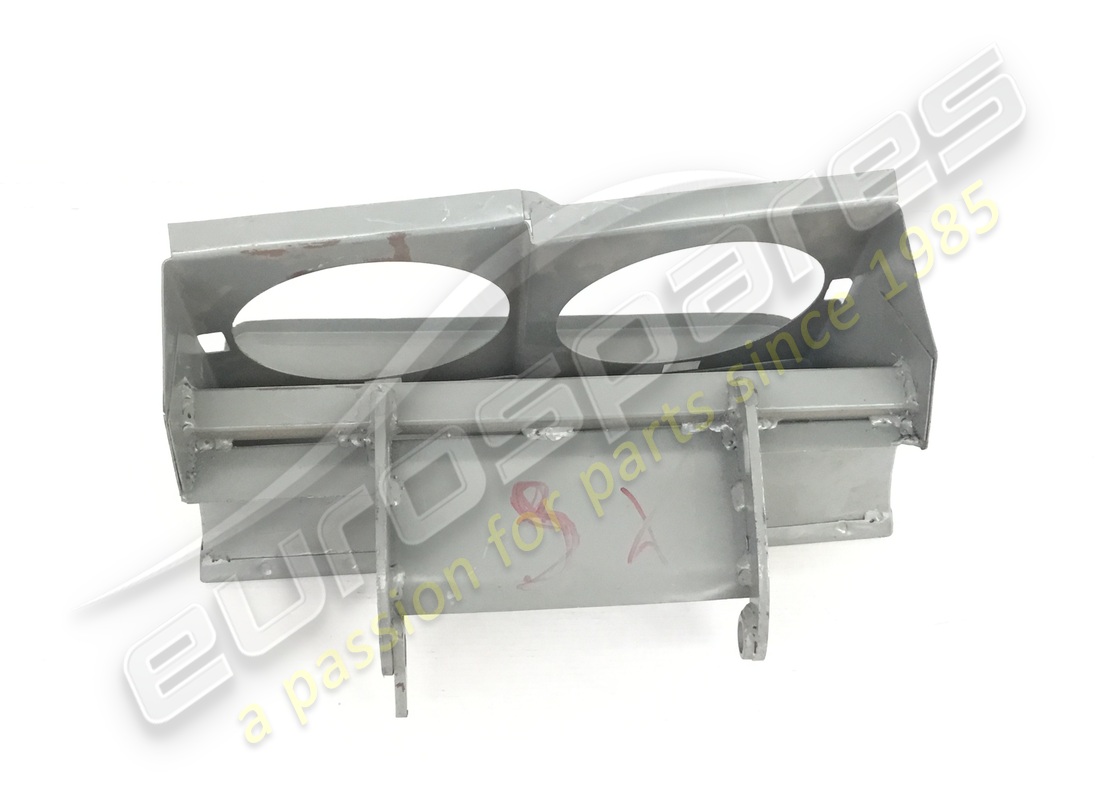

PANNEAU DE MONTAGE DE PHARE DROIT
depuis £179,75
depuis £179,75
# 020
MPN: 40238206
PANNEAU DE MONTAGE DE PHARE LH
depuis £179,75
depuis £179,75
# 021
MPN: 61268600
BIELLE
depuis £82,07
depuis £82,07
Cette pièce remplace le numéro de pièce 50038009 - et 2 plus. Cliquez pour voir les détails
# 022
MPN: 40156606
ANGOLARE INT. DX. STAFFA FULCRO
depuis £18,79
depuis £18,79
# 022
MPN: 40156705
ANGOLARE INT. SX. STAFFA FULCRO
depuis £18,79
depuis £18,79
