044 - Système de conditionnement d'air

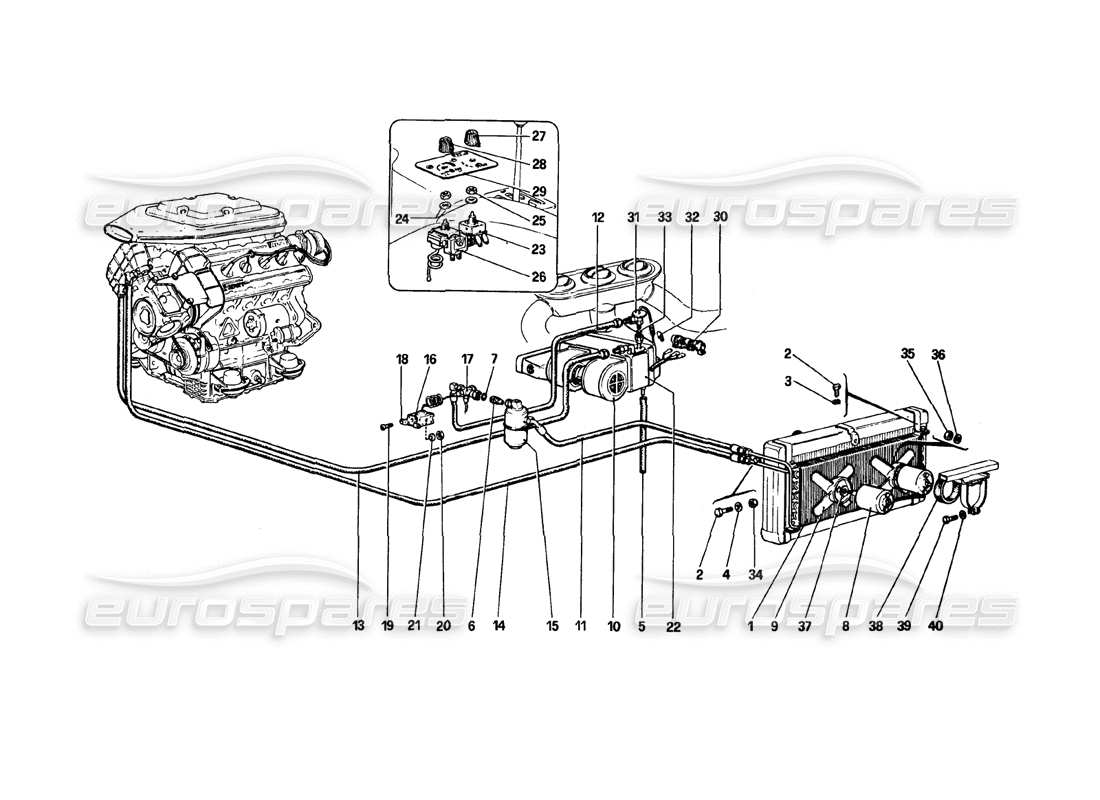

Ferrari 308 GTB (1980) Air Conditioning System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
106697
CONDENSEUR
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 108069
#
002
MPN:
10902121
VIS
depuis
£0,71
depuis
£0,71
Cette pièce remplace le numéro de pièce 20146601
#
003
MPN:
106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473
- et 1 plus. Cliquez pour voir les détails
#
004
MPN:
12643724
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 109684
- et 4 plus. Cliquez pour voir les détails
#
005
MPN:
106710
TUBO SCARICO CONDENSA
depuis
£28,33
depuis
£28,33
Cette pièce remplace le numéro de pièce 40166506
#
006
MPN:
107402
SYNDICAT
depuis
£30,96
depuis
£30,96
#
007
MPN:
103039
BAGUE D'ÉTANCHÉITÉ
(quantité minimale de commande = 10)
depuis
£0,85
depuis
£0,85
Cette pièce remplace le numéro de pièce 95860041
#
008
MPN:
107430
SUPPORT MOTEUR DE VENTILATEUR
depuis
£68,25
depuis
£68,25
Cette pièce remplace le numéro de pièce 111871
- et 5 plus. Cliquez pour voir les détails
#
008
MPN:
109826
MOTEUR DE VENTILATEUR
depuis
£106,89
depuis
£106,89
Cette pièce remplace le numéro de pièce 102029
- et 4 plus. Cliquez pour voir les détails
#
008
MPN:
109826/a
MOTEUR DE VENTILATEUR + ; ENSEMBLE DE LAME
depuis
£105,00
depuis
£105,00
#
009
MPN:
107175/a
MOTEUR DE VENTILATEUR ET PALE
depuis
£145,00
depuis
£145,00
#
010
MPN:
109039
GROUPE VENTILATEUR
depuis
£1 577,27
depuis
£1 577,27
#
011
MPN:
109322
TUBO DAL CONDENSATORE AL DEPURATORE
PerGS in alternativa n.1 16725 - Per GO e AUS fino alla vett. n.
depuis
£83,61
depuis
£83,61
Cette pièce remplace le numéro de pièce 116725
#
011
MPN:
112117
TUBO DAL CONDENSATORE AL DEPURATORE
PerGDeAUSdallavett. non…. - En alternative n. 116728
depuis
£0,54
depuis
£0,54
Cette pièce remplace le numéro de pièce 116728
- et 1 plus. Cliquez pour voir les détails
#
012
MPN:
109323
TUBO DAL DEPURATORE ALL'EVAPORATORE
Par GS fino vettura n. ......
depuis
£68,82
depuis
£68,82
#
012
MPN:
109856
TUBO DAL DEPURATORE ALL'EVAPORATORE
Par GD fino vettura n. . .
depuis
£31,64
depuis
£31,64
#
012
MPN:
109867
TUBO DAL DEPURATORE ALL'EVAPORATORE
Par GS dalla vettura n. ..…- In alternativa n. 1 16726
depuis
£34,87
depuis
£34,87
Cette pièce remplace le numéro de pièce 116726
- et 1 plus. Cliquez pour voir les détails
#
012
MPN:
112118
TUBO DAL DEPURATORE ALL'EVAPORATORE
Par GD dalla vettura n. . . . .En alternative n. 1 16729
depuis
£113,12
depuis
£113,12
Cette pièce remplace le numéro de pièce 116729
#
013
MPN:
109324
TUBO DAL PEVAPORATORE TOUS'COMPRESSEUR
Par GS fino vettura n. .....
depuis
£162,84
depuis
£162,84
#
013
MPN:
109855
TUBO DALL'EVAPORATORE AL COMPRESSORE
Par GD fino vettura n. . . . .
depuis
£165,75
depuis
£165,75
#
013
MPN:
109868
TUBO DAL EVAPORATER AL COMPRESSORE
Par GS dalla vettura n….En alternativa n. 60724800
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 60724800
#
013
MPN:
110368
TUBO DALL'EVAPORATORE AL COMPRESSORE
Par AUS fino vettura n. . . . .
depuis
£149,99
depuis
£149,99
#
013
MPN:
112119
TUBO DALL'EVAPORATORE AL COMPRESSORE
Par GD dalla vettura n. .....En alternative n. 116730
depuis
£7,63
depuis
£7,63
Cette pièce remplace le numéro de pièce 116730
- et 1 plus. Cliquez pour voir les détails
#
013
MPN:
112123
TUBO DALL'EVAPORATORE AL COMPRESSORE
Par AUS dalla vettura n. .....En alternative n. 116731
depuis
£203,34
depuis
£203,34
Cette pièce remplace le numéro de pièce 116731
- et 1 plus. Cliquez pour voir les détails
#
014
MPN:
110367
TUBO DAL COMPRESSORE AL CONDENSATORE
En alternative n. 1 16727
depuis
£224,75
depuis
£224,75
Cette pièce remplace le numéro de pièce 116727
- et 1 plus. Cliquez pour voir les détails
#
015
MPN:
106647
PURIFICATEUR
(adaptateur requis)
depuis
£103,73
depuis
£103,73
#
016
MPN:
100460
PRESSOSTAT DI MASSIMA
depuis
£100,00
depuis
£100,00
#
017
MPN:
106646
SYNDICAT
depuis
£500,00
depuis
£500,00
#
018
MPN:
106498
SOUTIEN
depuis
£11,04
depuis
£11,04
#
019
MPN:
17668901
VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 10004910 que nous avons en stock
#
020
MPN:
15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896210
#
021
MPN:
12601278
Rondelle
#
022
MPN:
109818
ÉVAPORATEUR COMPLET
Col compresivo n. 60183605
depuis
£630,00
depuis
£630,00
#
022
MPN:
112120
ÉVAPORATEUR COMPLET
Col compresivo n. 60361003
Remplacement
Remplacement
#
022
MPN:
60183605
GROUPE CONDIZIONATEUR COMPLET
Non valable par GD
depuis
£1 456,62
depuis
£1 456,62
Cette pièce remplace la pièce numéro 109818 que nous avons en stock
#
022
MPN:
60361003
GROUPE CONDIZIONATEUR COMPLET
Valeur par GD
depuis
£1 489,94
depuis
£1 489,94
Cette pièce remplace le numéro de pièce 112120
#
023
MPN:
101990
INTERRUPTEUR
depuis
£118,75
depuis
£118,75
Cette pièce remplace le numéro de pièce 105913
- et 5 plus. Cliquez pour voir les détails
#
024
MPN:
107144
Rondelle
depuis
£13,37
depuis
£13,37
#
025
MPN:
105911
NOIX
depuis
£3,31
depuis
£3,31
Cette pièce remplace le numéro de pièce 320418
#
026
MPN:
109819
TERMOSTAT TARATO
depuis
£163,13
depuis
£163,13
#
027
MPN:
60928200
BOUTON DE VITESSE DU VENTILATEUR
depuis
£40,00
depuis
£40,00
Cette pièce remplace le numéro de pièce 105908
- et 1 plus. Cliquez pour voir les détails
#
028
MPN:
60928300
POMELLO POUR TERMOSTAT
depuis
£164,10
depuis
£164,10
Cette pièce remplace le numéro de pièce 105907
#
029
MPN:
109820
PLAQUE
depuis
£52,45
depuis
£52,45
#
030
MPN:
107142
RÉSISTANCE PAR COMMUTATEUR
depuis
£274,07
depuis
£274,07
Cette pièce remplace le numéro de pièce 320391
#
031
MPN:
60929600
VALVOLA ESPAGNIE
depuis
£240,29
depuis
£240,29
Cette pièce remplace le numéro de pièce 106644
- et 1 plus. Cliquez pour voir les détails
#
032
MPN:
105905
FASCETTA PAR BULBO
depuis
£21,28
depuis
£21,28
#
033
MPN:
107216
ANNEAU
depuis
£3,76
depuis
£3,76
Cette pièce remplace le numéro de pièce 109255
#
034
MPN:
12574211
NOIX
depuis
£0,71
depuis
£0,71
#
035
MPN:
109481
NOIX
depuis
£0,47
depuis
£0,47
#
036
MPN:
109483
Rondelle
depuis
£0,92
depuis
£0,92
#
037
MPN:
109483
Rondelle
depuis
£0,92
depuis
£0,92
#
038
MPN:
111872
JOINT OU JOINT
depuis
£6,72
depuis
£6,72
#
039
MPN:
112012
VIS
depuis
£0,47
depuis
£0,47
#
040
MPN:
106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473
- et 1 plus. Cliquez pour voir les détails
