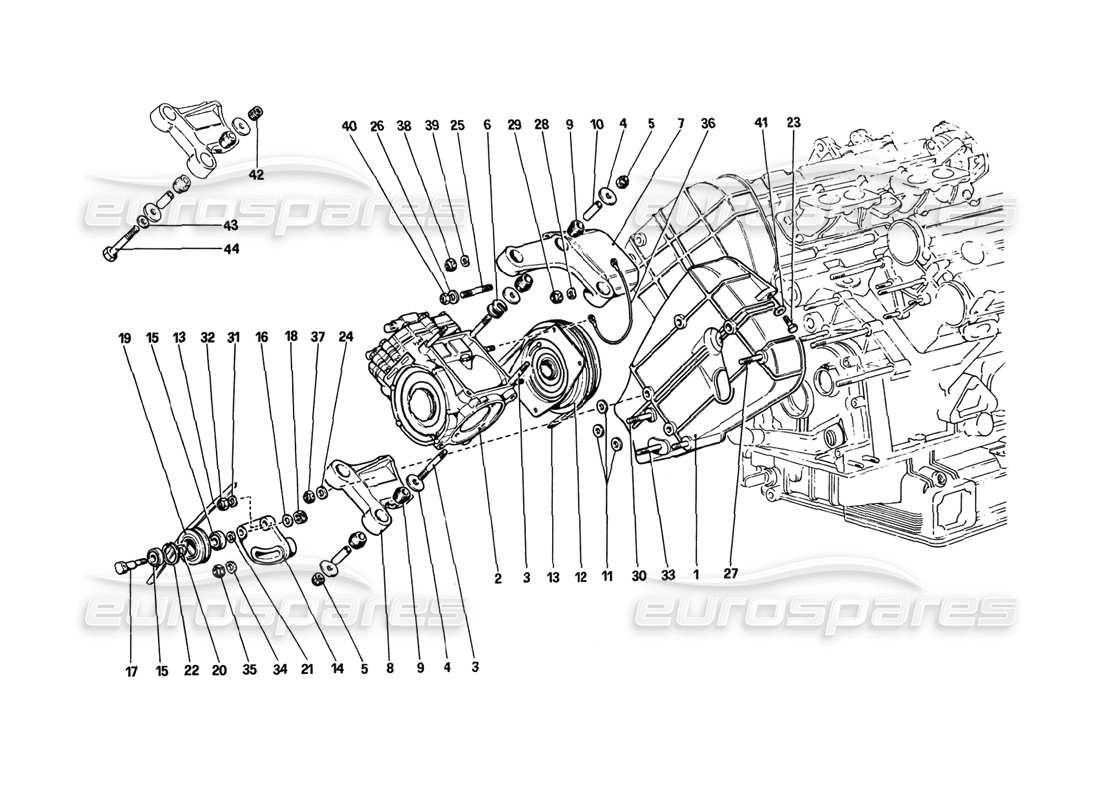

045 - Compresseur et commandes de climatisation
Ferrari 308 GTB (1980) Air Conditioning Compressor and Controls Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 108098
CARTER SX. COMPLET
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 108097
# 002
MPN: 111222
COMPRESSEUR AVEC POULIE
depuis £1 085,21
depuis £1 085,21
Cette pièce remplace le numéro de pièce 080.2112.000 - 209. U - et 5 plus. Cliquez pour voir les détails
# 003
MPN: 105044
GOUJON FILETÉ
Fino alla vettura n. 28805
depuis £39,95
depuis £39,95
# 004
MPN: 108051
Rondelle
Dalla vettura n. 28807 q = 5
depuis £2,97
depuis £2,97
# 005
MPN: 12574511
ÉCROU AUTO-BLOQUANT
Fino alla vettura n. 28805 q = 5
Remplacement
Remplacement
# 006
MPN: 105039
Rondelle
Dalla vettura n. 28807 q = 3
depuis £11,93
depuis £11,93
# 007
MPN: 108050
SOUTIEN
depuis £194,92
depuis £194,92
Cette pièce remplace le numéro de pièce 107869 - et 1 plus. Cliquez pour voir les détails
# 008
MPN: 108056
SOUTIEN
depuis £185,48
depuis £185,48
# 009
MPN: 107335
ŒILLET EN CAOUTCHOUC
depuis £11,44
depuis £11,44
# 010
MPN: 108052
TUBETTO DISTANCE
depuis £18,93
depuis £18,93
# 011
MPN: 107835
Rondelle
depuis £8,55
depuis £8,55
# 012
MPN: 105148
Climatisation. EMBRAYAGE
depuis £475,63
depuis £475,63
# 013
MPN: 105046
COMPRESSEUR CINGHIA COMANDO
depuis £90,44
depuis £90,44
Cette pièce remplace la pièce numéro 105046/A que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 014
MPN: 105051
SOUTIEN
depuis £338,61
depuis £338,61
# 015
MPN: 105038
ROULEMENT À BILLES SCELLÉ 9MM LARGE
depuis £11,47
depuis £11,47
# 016
MPN: 103025
Rondelle
depuis £34,77
depuis £34,77
# 017
MPN: 105048
PIVOT
depuis £86,79
depuis £86,79
# 018
MPN: 148020
ÉCROU AUTO-BLOQUANT
depuis £2,71
depuis £2,71
Cette pièce remplace le numéro de pièce 102825 - et 3 plus. Cliquez pour voir les détails
# 019
MPN: 121405
PULEGGIA PAR TENDICINGHIA
depuis £116,09
depuis £116,09
Cette pièce remplace le numéro de pièce 107840
# 020
MPN: 107841
DISTANCE INTÉMO
depuis £33,60
depuis £33,60
# 021
MPN: 107842
ESPACEUR
depuis £14,54
depuis £14,54
# 022
MPN: 11059075
BAGUE SEEGER
Remplacement
Remplacement
# 023
MPN: 10979411
BOULON
Non valable par GTS
depuis £0,47
depuis £0,47
# 023
MPN: 13540821
PRIGIONIEIO
Valeur par GTS
Remplacement
Remplacement
# 024
MPN: 107993
Rondelle
depuis £16,35
depuis £16,35
# 025
MPN: 13546621
PIIGIONIERO FISSAGGIO SUPPORTO SUPER.
depuis £4,26
depuis £4,26
# 026
MPN: 12601471
Rondelle
Remplacement
Remplacement
# 027
MPN: 13517221
GOUJON
Remplacement
Remplacement
# 028
MPN: 12601371
Rondelle
Remplacement
Remplacement
# 029
MPN: 104030
ÉCROU AUTO-BLOQUANT
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 16104125
# 030
MPN: 13449921
PRIGIONIEIO
Remplacement
Remplacement
# 031
MPN: 12601471
Rondelle
Remplacement
Remplacement
# 032
MPN: 12574511
ÉCROU AUTO-BLOQUANT
Remplacement
Remplacement
# 033
MPN: 13517421
PRIGIONIEIO FISSAGGIO TENDICINGHIA
depuis £53,42
depuis £53,42
Cette pièce remplace le numéro de pièce 13517420
# 034
MPN: 13550321
Rondelle
depuis £0,54
depuis £0,54
# 035
MPN: 104030
ÉCROU AUTO-BLOQUANT
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 16104125
# 036
MPN: 108043
CAVETTO DI MASSA
depuis £2,42
depuis £2,42
# 037
MPN: 102742
ÉCROU AUTO-BLOQUANT
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12557621 - et 2 plus. Cliquez pour voir les détails
# 038
MPN: 12574521
ÉCROU AUTO-BLOQUANT
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 12574511
# 039
MPN: 12601471
Rondelle
Remplacement
Remplacement
# 040
MPN: 12574511
NOIX
Remplacement
Remplacement
# 041
MPN: 11197774
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 042
MPN: 13526070
HÉLI - BOBINE
Vale dalla vettura n. 28807
depuis £2,08
depuis £2,08
Cette pièce remplace le numéro de pièce 104657
# 043
MPN: 127497
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10516871 - et 2 plus. Cliquez pour voir les détails
# 044
MPN: 11288031
BOULON
Vale dalla vettura n. 28807
Remplacement
Remplacement
