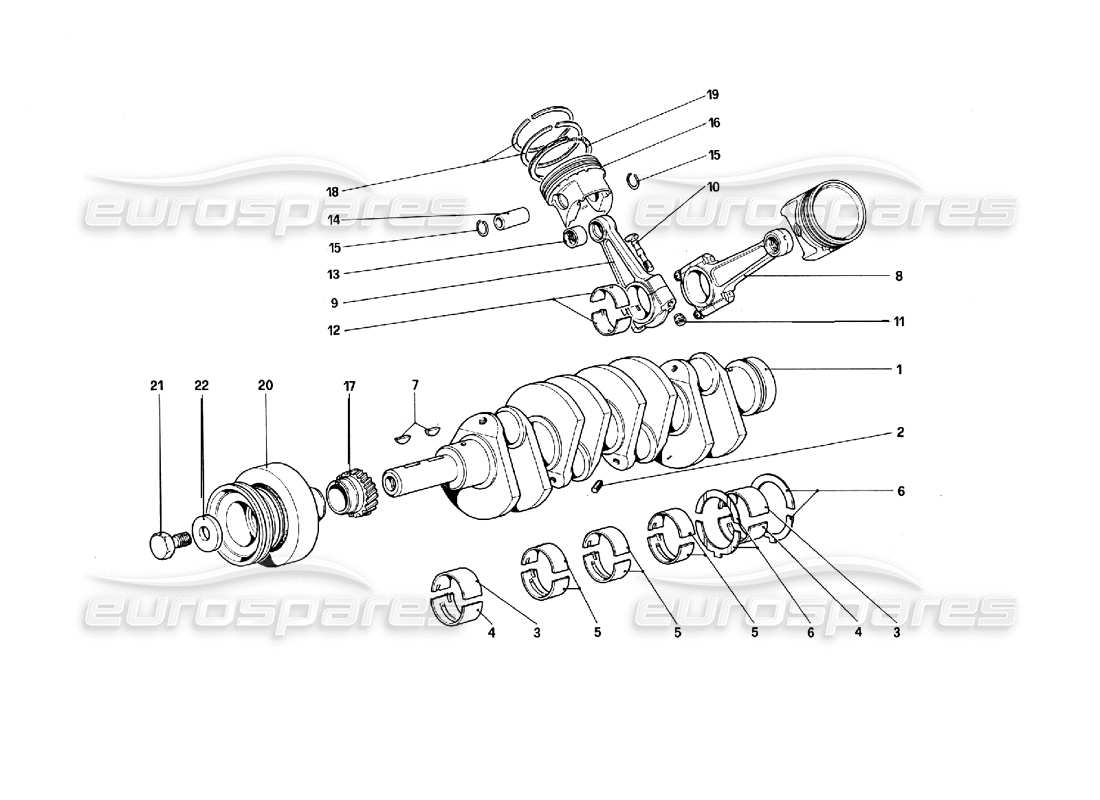

003 - Vilebrequin - Bielles et Pistons
Ferrari 308 Quattrovalvole (1985) Crankshaft - Connecting Rods and Pistons Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 128794
Vilebrequin
depuis £3 764,01
depuis £3 764,01
Cette pièce remplace le numéro de pièce 105623 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 14326150
BOUCHON FILETÉ
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 12326150
# 003
MPN: 100118
DEMI-COQUE DE ROULEMENT PRINCIPAL SUPÉRIEUR STANDARD
depuis £46,15
depuis £46,15
Cette pièce remplace le numéro de pièce 9100035
# 003
MPN: 100119
DEMI-COQUE DE ROULEMENT PRINCIPAL SUPÉRIEUR 1ST SOUS-DIMENSIONNÉ 0.254MM
depuis £82,13
depuis £82,13
# 003
MPN: 100120
DEMI-COQUE DE ROULEMENT PRINCIPAL SUPÉRIEUR 2ND SOUS-DIMENSIONNÉ 0.508MM
depuis £29,43
depuis £29,43
# 004
MPN: 100122
DEMI-COQUE DE PALIER PRINCIPAL INFÉRIEUR STANDARD
depuis £48,15
depuis £48,15
Cette pièce remplace le numéro de pièce 9100602
# 004
MPN: 100123
DEMI-COQUE DE ROULEMENT PRINCIPAL INFÉRIEUR 1ST SOUS-DIMENSIONNÉ 0.254MM
depuis £77,36
depuis £77,36
# 004
MPN: 100124
DEMI-COQUE DE ROULEMENT PRINCIPAL INFÉRIEUR 2ND SOUS-DIMENSIONNÉ 0.508MM
depuis £34,49
depuis £34,49
# 005
MPN: 104023
DEMI-COUSSINE PRINCIPALE STANDARD
depuis £29,30
depuis £29,30
Cette pièce remplace le numéro de pièce 108876 - et 2 plus. Cliquez pour voir les détails
# 005
MPN: 104024
DEMI-COQUE DE ROULEMENT PRINCIPAL 1ST SOUS-DIMENSIONNÉ 0.254MM
depuis £33,48
depuis £33,48
# 005
MPN: 104025
DEMI-COQUE DE ROULEMENT PRINCIPAL 2ND SOUS-DIMENSIONNÉ 0.508MM
depuis £34,48
depuis £34,48
# 006
MPN: 100146
JEU DE RONDELLES DE BUTÉE STD
vendu par paire -
depuis £24,32
depuis £24,32
Cette pièce remplace le numéro de pièce 10345 - et 1 plus. Cliquez pour voir les détails
# 006
MPN: 100147
RONDELLES DE BUTÉE (2ND SURDIMENSIONNÉES)
depuis £15,36
depuis £15,36
Cette pièce remplace le numéro de pièce 4153187/C
# 006
MPN: 113984
CALE
1st surdimensionné 0,217 mm
depuis £51,99
depuis £51,99
# 007
MPN: 10206020
LANGUE
depuis £1,52
depuis £1,52
# 008
MPN: 109738/U
BIELLE
depuis £230,00
depuis £230,00
# 009
MPN: 109738/U
BIELLE
depuis £230,00
depuis £230,00
# 010
MPN: 100156
BOULON DE SÉCURISATION CON. TIGE
depuis £17,53
depuis £17,53
Cette pièce remplace la pièce numéro 140020 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 011
MPN: 104011
ÉCROU POUR CON. BOULON DE TIGE
depuis £39,74
depuis £39,74
Cette pièce remplace la pièce numéro 14511 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 012
MPN: 100150/A
JEU DE ROULEMENTS DE GROSSES EXTRÉMITÉS
Std - Roulements C/Rod Pack De 4Prs Std / Vendu par paquet
depuis £21,21
depuis £21,21
# 012
MPN: 100151
ROULEMENT DE BIELLE +10
(1st Sous-dimensionné mm 0,254)
depuis £46,83
depuis £46,83
Cette pièce remplace le numéro de pièce 106184
# 012
MPN: 100152
ROULEMENT DE BIELLE +20
(2ª Sous-dimensionné mm 0,508)
depuis £66,38
depuis £66,38
Cette pièce remplace le numéro de pièce 106185
# 012
MPN: 106183
DEMI-ROULEMENT DE BIELLE STANDARD
utilisez 100150/A pour l'ensemble complet
depuis £21,21
depuis £21,21
Cette pièce remplace le numéro de pièce 100150
# 013
MPN: 107100
PETITE DOUILLE D'EXTRÉMITÉ
depuis £25,36
depuis £25,36
Cette pièce remplace le numéro de pièce 100155 - et 2 plus. Cliquez pour voir les détails
# 014
MPN: 104487
GOUPILLE DE JAUGE
depuis £46,32
depuis £46,32
# 014
MPN: 119537
GOUPILLE DE GOUGEON
Pour piston Mahle
depuis £34,44
depuis £34,44
# 015
MPN: 100174
CIRCLIPS D'AXE DE GOUGEON
depuis £3,80
depuis £3,80
Cette pièce remplace le numéro de pièce 14594
# 016
MPN: 119533

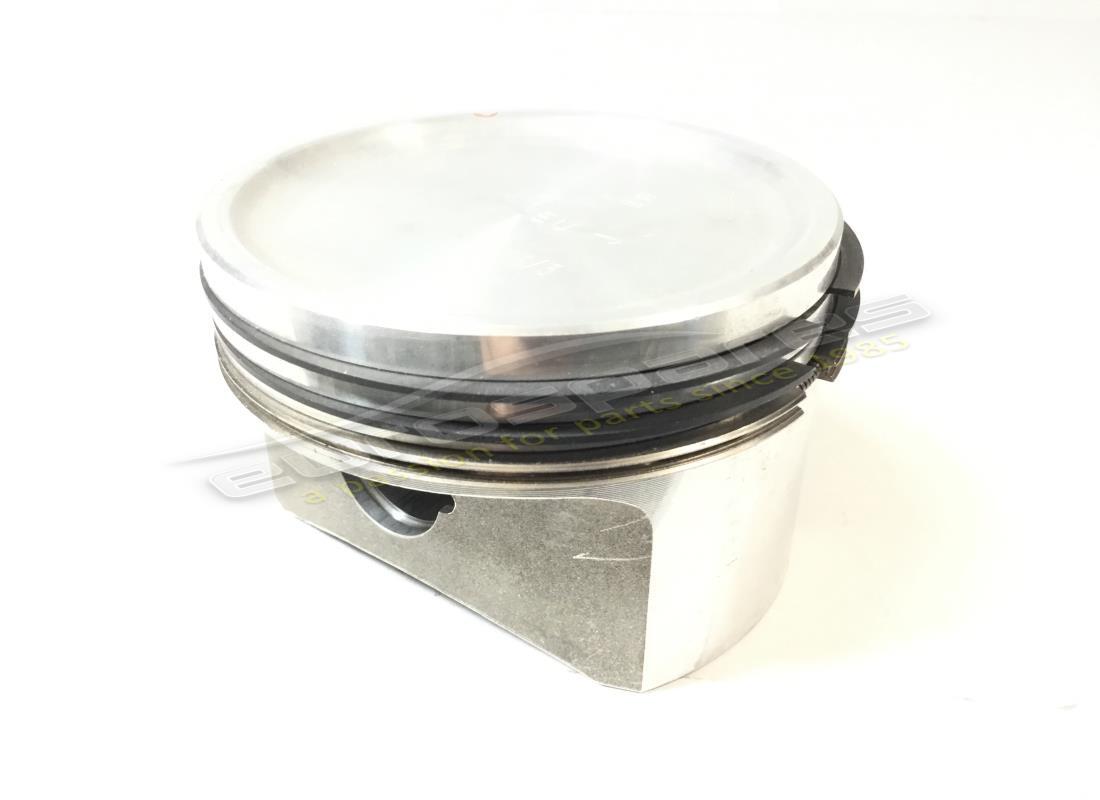

PISTON AVEC ANNEAU (MAHLE)
depuis £173,52
depuis £173,52
# 016
MPN: 123712
PISTON AVEC ANNEAU (BORGO)
# 017
MPN: 117655
PIGNON D'ENTRAÎNEMENT POUR SYSTÈME DE DISTRIBUTION
# 018
MPN: 119534
BAGUE D'ÉTANCHÉITÉ CONIQUE AC (1ST - 2ND RAINURE)
Avec ensemble complet n. 119539
# 018
MPN: 119539
JEU DE SEGMENTS DE PISTON
depuis £97,58
depuis £97,58
# 018
MPN: 123710
BAGUE D'ÉTANCHÉITÉ CONIQUE AC (1ST - 2ND RAINURE)
Avec ensemble complet n. 123714
# 019
MPN: 119535
ANNEAU RACLEUR DE ROF AVEC RESSORT (3TD RAINURE)
Avec l'ensemble complet n.119539
Remplacement
Remplacement
# 019
MPN: 123711
ANNEAU RACLEUR DE ROF AVEC RESSORT (3TD RAINURE)
Avec ensemble complet n. 123714
# 019
MPN: 123714
JEU DE SEGMENTS DE PISTON
Pour piston Borgo
# 020
MPN: 105160
AMORTISSEUR DE POULIE DE VILEBREQUIN
depuis £1 423,34
depuis £1 423,34
# 020
MPN: 122869
AMORTISSEUR DE TORSION AVEC POULIE
Avec compresseur Sankyo
depuis £892,86
depuis £892,86
# 021
MPN: 138793
VIS
depuis £84,44
depuis £84,44
Cette pièce remplace le numéro de pièce 100476 - et 2 plus. Cliquez pour voir les détails
# 022
MPN: 102775
Rondelle
Remplacement
Remplacement
