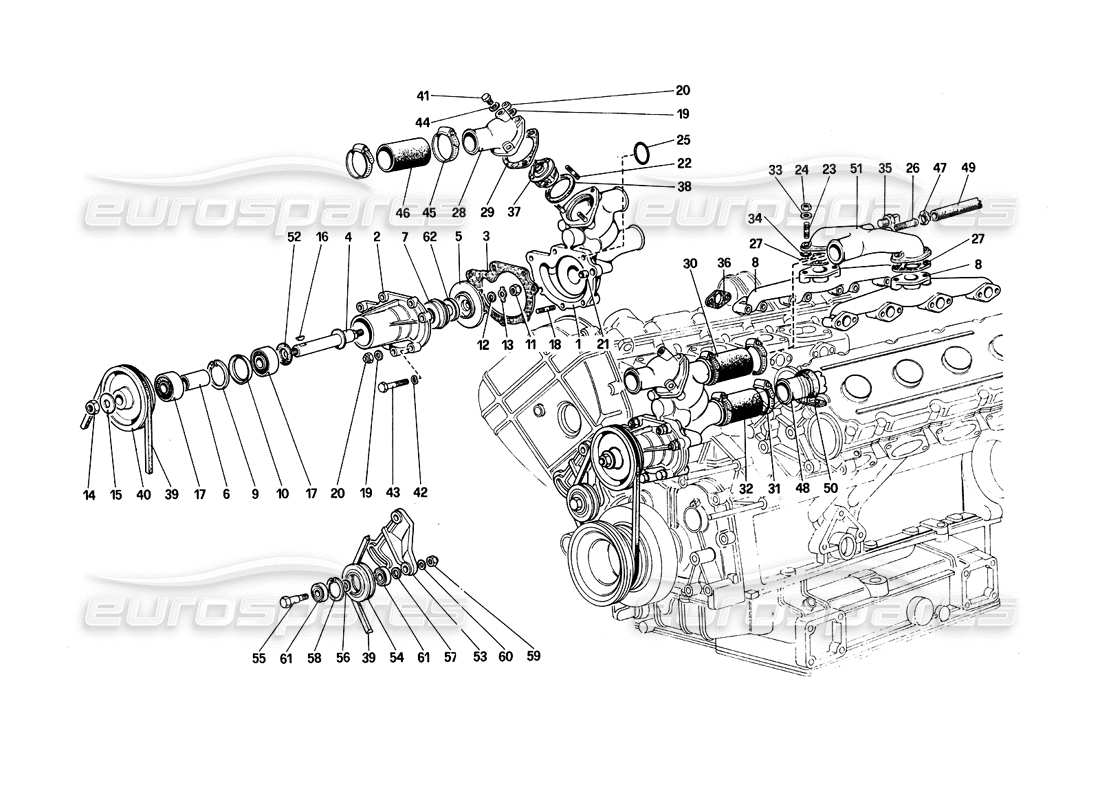

017 - Pompe à eau et tuyauterie
Ferrari 308 Quattrovalvole (1985) Water Pump and Pipings Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 002
MPN: 121255
POMPE À EAU OEM (ORIGINAL) + JOINT (135121)
depuis £305,00
depuis £305,00
Cette pièce remplace le numéro de pièce 103795 - et 5 plus. Cliquez pour voir les détails
# 002
MPN: 121255/A
POMPE A EAU + JOINT
Remplacement
Remplacement
# 003
MPN: 135121
JOINT DE POMPE À EAU
depuis £3,84
depuis £3,84
Cette pièce remplace le numéro de pièce 103952 - et 1 plus. Cliquez pour voir les détails
# 004
MPN: 121253
BROCHE POUR POULIE
Pour pompe à eau no/121290
depuis £254,16
depuis £254,16
# 005
MPN: 10-38-06
IMPULSEUR
Pour pompe à eau n° 115472
depuis £206,61
depuis £206,61
# 005
MPN: 121254
IMPULSEUR
Pour pompe à eau no. 121290
depuis £132,20
depuis £132,20
# 006
MPN: 116157
ESPACEUR
depuis £68,02
depuis £68,02
# 007
MPN: 100433
BAGUE D'ÉTANCHÉITÉ
Pour pompe à eau no. 115472 et 121265
depuis £69,95
depuis £69,95
Cette pièce remplace le numéro de pièce 114410
# 007
MPN: 100433
JOINT DE POMPE À EAU
Pour pompe à eau no. 121290
depuis £69,95
depuis £69,95
Cette pièce remplace le numéro de pièce 114410

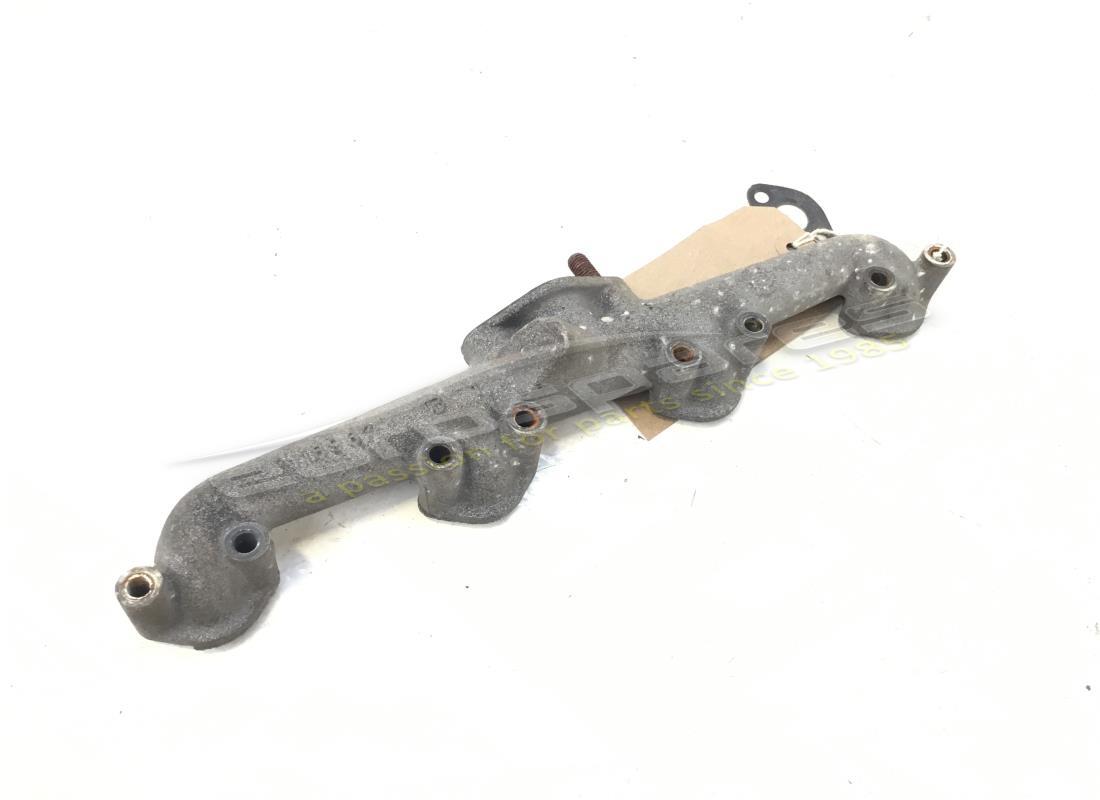

# 008
MPN: 116967
COLLECTEUR D'EAU DE SORTIE AUX COUTEAUX
Voir aussi 138852
depuis £1 044,04
depuis £1 044,04
# 008
MPN: 138852
COLLECTEUR D'EAU DE SORTIE AUX COUTEAUX
depuis £1 053,25
depuis £1 053,25
Cette pièce remplace la pièce numéro 116967 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 009
MPN: 11060076
BAGUE SEEGER
depuis £0,53
depuis £0,53
# 010
MPN: 116158
Rondelle
depuis £22,21
depuis £22,21
# 011
MPN: 100436
ÉCROU À CAPUCHON
depuis £7,71
depuis £7,71
Cette pièce remplace le numéro de pièce 92896
# 012
MPN: 10730321
Rondelle
depuis £0,66
depuis £0,66
Cette pièce remplace le numéro de pièce 10730301 - et 2 plus. Cliquez pour voir les détails
# 013
MPN: 100434
PLAQUE
depuis £7,94
depuis £7,94
Cette pièce remplace le numéro de pièce 92361 - et 1 plus. Cliquez pour voir les détails
# 014
MPN: 16101521
NOIX
depuis £0,57
depuis £0,57
Cette pièce remplace le numéro de pièce 16101520
# 015
MPN: 11198673
Rondelle CONIQUE
depuis £0,92
depuis £0,92
Cette pièce remplace le numéro de pièce 11198671
# 016
MPN: 10205820
LANGUE
depuis £0,94
depuis £0,94
# 017
MPN: 116159
PALIER
depuis £22,06
depuis £22,06
# 018
MPN: 11500721
GOUJON
depuis £0,80
depuis £0,80
# 019
MPN: 12601279
RONDELLE Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 12601271 - et 2 plus. Cliquez pour voir les détails
# 020
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
# 021
MPN: 102704
GOUJON
depuis £1,88
depuis £1,88
Cette pièce remplace le numéro de pièce 500805
# 022
MPN: 13541124
GOUJON
depuis £12,90
depuis £12,90
Cette pièce remplace le numéro de pièce 13541121
# 023
MPN: 16100814
GOUJON
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 16100811 - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 16100824
NOIX
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 025
MPN: 105196
BAGUE D'ÉTANCHÉITÉ
depuis £3,03
depuis £3,03
# 026
MPN: 106241
SYNDICAT
depuis £26,53
depuis £26,53
# 027
MPN: 132981
joint
depuis £4,20
depuis £4,20
Cette pièce remplace le numéro de pièce 111481
# 028
MPN: 105165
RACCORD DE SORTIE D'EAU
depuis £141,04
depuis £141,04
# 029
MPN: 105189
joint
depuis £2,52
depuis £2,52
Cette pièce remplace le numéro de pièce 4206607
# 030
MPN: 121258
MANCHE
depuis £21,01
depuis £21,01
Cette pièce remplace le numéro de pièce 10147087 - et 5 plus. Cliquez pour voir les détails
# 031
MPN: 296782
SERRER
depuis £5,25
depuis £5,25
Cette pièce remplace le numéro de pièce 12174090
# 032
MPN: 122817
MANCHE
depuis £23,77
depuis £23,77
Cette pièce remplace le numéro de pièce 121259
# 033
MPN: 11198074
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 034
MPN: 103039
BAGUE D'ÉTANCHÉITÉ
(quantité minimale de commande = 10)
depuis £1,62
depuis £1,62
Cette pièce remplace le numéro de pièce 95860041
# 035
MPN: 104628
UNITÉ D'ÉMETTEUR DE TEMPÉRATURE
depuis £32,70
depuis £32,70
Cette pièce remplace le numéro de pièce 4108672 - et 3 plus. Cliquez pour voir les détails
# 036
MPN: 132980
joint
depuis £1,40
depuis £1,40
Cette pièce remplace le numéro de pièce 111480
# 037
MPN: 109671
thermostat
depuis £95,00
depuis £95,00
Cette pièce remplace le numéro de pièce 105191
# 038
MPN: 105192
joint
depuis £9,95
depuis £9,95
Cette pièce remplace le numéro de pièce 4184495
# 039
MPN: 107971
POMPE À EAU ET COURROIE D'ALTERNATEUR
(Montage avec courroie simple)
depuis £56,99
depuis £56,99
# 039
MPN: 121655
COURROIE DE COMMANDE POUR POMPE À EAU
2 ceintures individuelles
depuis £74,88
depuis £74,88
# 040
MPN: 105166
POULIE
Ceinture simple
depuis £217,45
depuis £217,45
Cette pièce remplace le numéro de pièce 107970
# 040
MPN: 121654
POULIE
2 ceintures individuelles
depuis £135,38
depuis £135,38
Cette pièce remplace le numéro de pièce 119053 - et 1 plus. Cliquez pour voir les détails
# 041
MPN: 16042940
VIS
depuis £8,89
depuis £8,89
# 042
MPN: 12601371
Rondelle
Remplacement
Remplacement
# 043
MPN: 16044421
VIS DE FIXATION POUR POMPE
depuis £1,42
depuis £1,42
# 044
MPN: 10260060
joint
depuis £0,79
depuis £0,79
# 045
MPN: 296782
SERRER
depuis £5,25
depuis £5,25
Cette pièce remplace le numéro de pièce 12174090
# 046
MPN: 105190
MANCHE
depuis £18,18
depuis £18,18
Cette pièce remplace le numéro de pièce 106364
# 047
MPN: 13000190
SERRER
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12178990 - et 1 plus. Cliquez pour voir les détails
# 048
MPN: 115136
TUBE
depuis £235,49
depuis £235,49
# 049
MPN: 122218
TUYAU DE RENIFLARD
depuis £27,27
depuis £27,27
Cette pièce remplace le numéro de pièce 103471 - et 1 plus. Cliquez pour voir les détails
# 050
MPN: 107002
COLLIER POUR TUYAU
depuis £14,10
depuis £14,10
# 051
MPN: 116968
TUYAUTERIE DE JOINT AUX COLLECTEURS D'EAU DE SORTIE
Remplacement
Remplacement
# 052
MPN: 121263
joint
Pour la couverture n° 121262
depuis £8,65
depuis £8,65
# 053
MPN: 121658
SOUTIEN
depuis £171,51
depuis £171,51
# 054
MPN: 121659
POULIE
depuis £230,00
depuis £230,00
# 055
MPN: 105048
ÉPINGLE
2 ceintures individuelles
depuis £86,79
depuis £86,79
# 056
MPN: 107841
ESPACEUR
depuis £33,60
depuis £33,60
# 057
MPN: 107842
ESPACEUR
2 ceintures individuelles
depuis £14,54
depuis £14,54
# 058
MPN: 11059076
BAGUE SEEGER
2 ceintures individuelles
depuis £0,66
depuis £0,66
Cette pièce remplace le numéro de pièce 11059075
# 059
MPN: 148020
NOIX
2 ceintures individuelles
depuis £2,71
depuis £2,71
Cette pièce remplace le numéro de pièce 102825 - et 3 plus. Cliquez pour voir les détails
# 060
MPN: 103025
Rondelle
2 ceintures individuelles
depuis £34,77
depuis £34,77
# 061
MPN: 105038
ROULEMENT À BILLES SCELLÉ 9MM LARGE
2 ceintures individuelles
depuis £11,47
depuis £11,47
# 062
MPN: 100433
JOINT DE POMPE À EAU
Pour pompe no. 121290
depuis £69,95
depuis £69,95
Cette pièce remplace le numéro de pièce 114410
-part-diagram-018.webp "FERRARI 308 QUATTROVALVOLE (1985) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 308 QUATTROVALVOLE (1985) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 308 QUATTROVALVOLE (1985) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 308 QUATTROVALVOLE (1985) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 308 QUATTROVALVOLE (1985) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 308 QUATTROVALVOLE (1985) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 308 QUATTROVALVOLE (1985) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 308 QUATTROVALVOLE (1985) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 308 QUATTROVALVOLE (1985) PÉDALIER - COMMANDES DE FREIN ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 308 QUATTROVALVOLE (1985) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 308 QUATTROVALVOLE (1985) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 308 QUATTROVALVOLE (1985) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 308 QUATTROVALVOLE (1985) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 308 QUATTROVALVOLE (1985) SUSPENSION AVANT – AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 308 QUATTROVALVOLE (1985) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 308 QUATTROVALVOLE (1985) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 308 QUATTROVALVOLE (1985) SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 308 QUATTROVALVOLE (1985) ROUES SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 308 QUATTROVALVOLE (1985) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE PRODUCTION ÉLECTRIQUE (MOTEUR À COURROIE UNIQUE) SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE PRODUCTION ÉLECTRIQUE (MOTEUR AVEC 2 COURROIES INDIVIDUELLES) SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 308 QUATTROVALVOLE (1985) COMPRESSEUR ET COMMANDES DE CLIMATISATION SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 308 QUATTROVALVOLE (1985) TROUSSE À OUTILS SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 308 QUATTROVALVOLE (1985) COMMANDE DES GAZ (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 308 QUATTROVALVOLE (1985) PÉDALIER - COMMANDE D'EMBRAYAGE (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME HYDRAULIQUE DE FREINAGE (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 308 QUATTROVALVOLE (1985) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 308 QUATTROVALVOLE (1985) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 308 QUATTROVALVOLE (1985) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 308 QUATTROVALVOLE (1985) ISOLATION DES COMPARTIMENTS PASSAGERS ET BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 308 QUATTROVALVOLE (1985) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 308 QUATTROVALVOLE (1985) CAPOT ARRIÈRE ET REVÊTEMENT DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 308 QUATTROVALVOLE (1985) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 308 QUATTROVALVOLE (1985) PARE-CHOCS, MOULURES ET LUMIÈRES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 308 QUATTROVALVOLE (1985) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 308 QUATTROVALVOLE (1985) GARNITURES INTÉRIEURES, ACCESSOIRES ET SIÈGES SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 308 QUATTROVALVOLE (1985) TUNNEL ET TOIT SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 308 QUATTROVALVOLE (1985) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 308 QUATTROVALVOLE (1985) INSTRUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME ÉLECTRIQUE - CÂBLES, FUSIBLES ET RELAIS SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 308 QUATTROVALVOLE (1985) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 308 QUATTROVALVOLE (1985) ESSUIE-GLACE, RONDELLE ET KLAXON SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 308 QUATTROVALVOLE (1985) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 308 QUATTROVALVOLE (1985) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 308 QUATTROVALVOLE (1985) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI 308 QUATTROVALVOLE (1985) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 308 QUATTROVALVOLE (1985) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 308 QUATTROVALVOLE (1985) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 308 QUATTROVALVOLE (1985) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME D'INJECTION DE CARBURANT - DISTRIBUTEURS DE CARBURANT, CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 308 QUATTROVALVOLE (1985) ADMISSION D'AIR ET COLLECTEURS SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 308 QUATTROVALVOLE (1985) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
