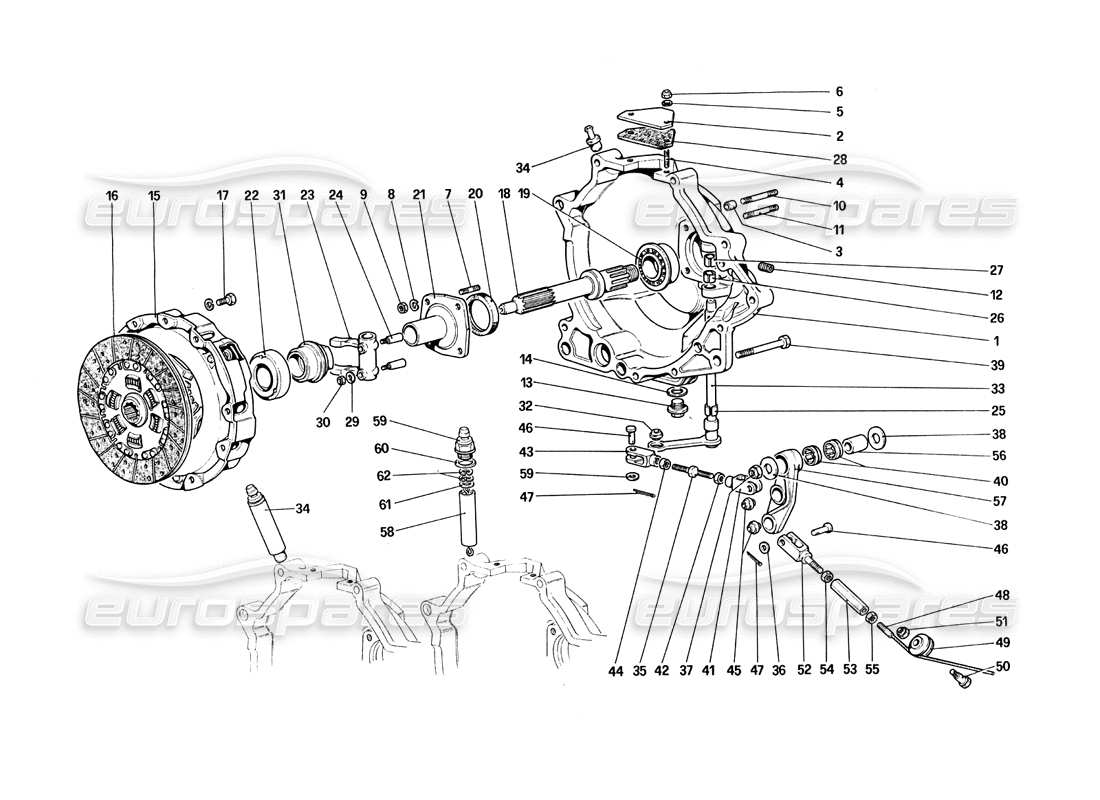

018 - Embrayage et commandes
Ferrari 308 Quattrovalvole (1985) Clutch and Controls Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 126025
CARTER D'EMBRAYAGE
Avec numéro d'assemblage 127752
depuis £958,81
depuis £958,81
# 001
MPN: 127752
CARTER D'EMBRAYAGE
De la voiture no. 56087
depuis £935,57
depuis £935,57
Cette pièce remplace le numéro de pièce 116801 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 109404
COUVERCLE D'INSPECTION
depuis £36,46
depuis £36,46
Cette pièce remplace le numéro de pièce 40361107
# 003
MPN: 102704
CHEVILLE DE CENTRAGE
depuis £1,86
depuis £1,86
Cette pièce remplace le numéro de pièce 500805
# 004
MPN: 13539024
GOUJON
depuis £0,82
depuis £0,82
Cette pièce remplace le numéro de pièce 13539021
# 005
MPN: 12601171
Rondelle
depuis £0,47
depuis £0,47
# 006
MPN: 15896411
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896401
# 007
MPN: 13516521
GOUJON
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 102682 - et 1 plus. Cliquez pour voir les détails
# 008
MPN: 106852
Rondelle
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 10516670 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 009
MPN: 16102311
NOIX
depuis £0,45
depuis £0,45
Cette pièce remplace le numéro de pièce 16102315
# 010
MPN: 13517621
GOUJON
depuis £9,04
depuis £9,04
# 011
MPN: 13517521
GOUJON
depuis £6,77
depuis £6,77
# 012
MPN: 14326150
BOUCHON FILETÉ
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12326150
# 013
MPN: 14326540
BOUCHON DE VIDANGE D'HUILE
depuis £35,89
depuis £35,89
# 014
MPN: 10261860
joint
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 10279550 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 015
MPN: 121562
PLATEAU DE PRESSION D'EMBRAYAGE
depuis £252,71
depuis £252,71
Cette pièce remplace le numéro de pièce 101533 - et 2 plus. Cliquez pour voir les détails
# 015
MPN: FCLK001
KIT D'EMBRAYAGE - 3 PIÈCE
Plaque de pression et roulement (121562-110558-100849)
# 016
MPN: 110558
DISQUE D'EMBRAYAGE
remplace 120482
depuis £243,48
depuis £243,48
Cette pièce remplace la pièce numéro 105709 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 016
MPN: 120482
DISQUE D'EMBRAYAGE
pas comme pièce de rechange - utilisez le numéro de pièce : 110558
Remplacement
Remplacement
# 016
MPN: FCLK001
KIT D'EMBRAYAGE
# 017
MPN: 13825821
BOULON
Remplacement
Remplacement
# 018
MPN: 109400
ARBRE D'EMBRAYAGE
En cas d'épuisement, utilisez le no. 125532
depuis £577,50
depuis £577,50
Cette pièce remplace le numéro de pièce 105129 - et 1 plus. Cliquez pour voir les détails
# 019
MPN: 103042
PALIER
depuis £305,09
depuis £305,09
# 020
MPN: 134714
JOINTS D'HUILE
depuis £10,35
depuis £10,35
Cette pièce remplace le numéro de pièce 110314
# 021
MPN: 105136
BRIDE AVEC MANCHON
depuis £544,53
depuis £544,53
# 022
MPN: 100849
PALIER DE BUTÉE
depuis £202,02
depuis £202,02
Cette pièce remplace le numéro de pièce 100845 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 108428
LEVIER DE COMMANDE D'EMBRAYAGE
Avec numéro de montage. 116327
depuis £918,75
depuis £918,75
# 024
MPN: 108429
ÉPINGLE
depuis £46,75
depuis £46,75
# 025
MPN: 103226
DOUILLE EXTÉRIEURE
depuis £2,48
depuis £2,48
# 026
MPN: 103227
DOUILLE INTÉRIEURE
depuis £3,72
depuis £3,72
# 027
MPN: 106500
DOUILLE INTÉRIEURE
depuis £6,16
depuis £6,16
# 028
MPN: 109405
JOINT POUR COUVERCLE
depuis £9,96
depuis £9,96
# 029
MPN: 108430
Rondelle
depuis £4,61
depuis £4,61
# 030
MPN: 12574121
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12574111 - et 2 plus. Cliquez pour voir les détails
# 031
MPN: 116326
DOUILLE POUR ROULEMENT
depuis £190,00
depuis £190,00
# 032
MPN: 100860
ROTULE
depuis £66,39
depuis £66,39
Cette pièce remplace le numéro de pièce SERIE SS6 - et 1 plus. Cliquez pour voir les détails
# 033
MPN: 116327
LEVIER ET ARBRE DE COMMANDE
depuis £170,96
depuis £170,96
# 034
MPN: 115463
RACCORD POUR TUYAU DE RENIFLARD
Jusqu'à la voiture no.
depuis £8,75
depuis £8,75
# 034
MPN: 126036
RACCORD POUR TUYAU DE RENIFLARD
De la voiture no. à la voiture n° 56085
depuis £144,73
depuis £144,73
# 035
MPN: 116329
ROTULE DE DIRECTION
depuis £20,74
depuis £20,74
Cette pièce remplace la pièce numéro 103999 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 036
MPN: 12639701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12639704
# 037
MPN: 148020
NOIX
depuis £2,71
depuis £2,71
Cette pièce remplace le numéro de pièce 102825 - et 3 plus. Cliquez pour voir les détails
# 038
MPN: 108939
ENTRETOISE POUR LEVIER
depuis £23,25
depuis £23,25
# 039
MPN: 15541121
VIS
depuis £0,57
depuis £0,57
# 040
MPN: 103223
CAGE À ROULEAU
depuis £44,75
depuis £44,75
# 041
MPN: 100855
FOURCHE, FILETAGE GAUCHE
depuis £70,88
depuis £70,88
Cette pièce remplace le numéro de pièce 500631
# 042
MPN: 100862
ECROU, FILETAGE GAUCHE
depuis £5,20
depuis £5,20
Cette pièce remplace le numéro de pièce 100861
# 043
MPN: 10-32-38
FOURCHETTE
depuis £20,64
depuis £20,64
Cette pièce remplace le numéro de pièce 500599 - et 1 plus. Cliquez pour voir les détails
# 044
MPN: 100861
CONTRE-ÉCROU
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 100862 que nous avons en stock
# 045
MPN: 100860
ROTULE
depuis £66,39
depuis £66,39
Cette pièce remplace le numéro de pièce SERIE SS6 - et 1 plus. Cliquez pour voir les détails
# 046
MPN: 103218
ÉPINGLE
depuis £17,79
depuis £17,79
Cette pièce remplace le numéro de pièce 100857 - et 1 plus. Cliquez pour voir les détails
# 047
MPN: 10734201
GOUPILLE FENDUE
Remplacement
Remplacement
# 048
MPN: 106745
CABLE DE COMMANDE D'EMBRAYAGE
Conduite à gauche (Conduite à droite = 108342)
depuis £49,66
depuis £49,66
# 049
MPN: 157557
POULIE
depuis £11,42
depuis £11,42
Cette pièce remplace le numéro de pièce 105665 - et 6 plus. Cliquez pour voir les détails
# 050
MPN: 10902621
BOULON
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 10902611 que nous avons en stock
# 051
MPN: 12575411
NOIX
Remplacement
Remplacement
# 053
MPN: 10091014
MANCHE
depuis £48,57
depuis £48,57
Cette pièce remplace le numéro de pièce 10091011
# 054
MPN: 10725911
CONTRE-ÉCROU
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 95900403
# 055
MPN: 10727311
CONTRE-ÉCROU (filetage gauche)
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 95560
# 056
MPN: 107437
DOUILLE POUR LEVIER
depuis £39,86
depuis £39,86
# 057
MPN: 116472
LEVIER DE COMMANDE D'EMBRAYAGE
depuis £541,62
depuis £541,62
Cette pièce remplace le numéro de pièce 106750
# 058
MPN: 126044
TUYAU
De la voiture no. 56087
depuis £203,83
depuis £203,83
# 059
MPN: 126046
BOUCHON POUR TUYAU DE RENIFLARD
De la voiture no. 56088
# 060
MPN: 10263460
joint
De la voiture no. 56087
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 95119
# 061
MPN: 117311
ESPACEUR
En cas d'épuisement, utilisez le no. 12605201, depuis la voiture no. 56087
depuis £0,47
depuis £0,47
# 062
MPN: 12604571
Rondelle
De la voiture no. 56087
Remplacement
Remplacement
-part-diagram-019.webp "FERRARI 308 QUATTROVALVOLE (1985) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 308 QUATTROVALVOLE (1985) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 308 QUATTROVALVOLE (1985) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 308 QUATTROVALVOLE (1985) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 308 QUATTROVALVOLE (1985) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 308 QUATTROVALVOLE (1985) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 308 QUATTROVALVOLE (1985) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 308 QUATTROVALVOLE (1985) PÉDALIER - COMMANDES DE FREIN ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 308 QUATTROVALVOLE (1985) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 308 QUATTROVALVOLE (1985) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 308 QUATTROVALVOLE (1985) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 308 QUATTROVALVOLE (1985) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 308 QUATTROVALVOLE (1985) SUSPENSION AVANT – AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 308 QUATTROVALVOLE (1985) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 308 QUATTROVALVOLE (1985) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 308 QUATTROVALVOLE (1985) SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 308 QUATTROVALVOLE (1985) ROUES SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 308 QUATTROVALVOLE (1985) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE PRODUCTION ÉLECTRIQUE (MOTEUR À COURROIE UNIQUE) SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE PRODUCTION ÉLECTRIQUE (MOTEUR AVEC 2 COURROIES INDIVIDUELLES) SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 308 QUATTROVALVOLE (1985) COMPRESSEUR ET COMMANDES DE CLIMATISATION SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 308 QUATTROVALVOLE (1985) TROUSSE À OUTILS SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 308 QUATTROVALVOLE (1985) COMMANDE DES GAZ (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 308 QUATTROVALVOLE (1985) PÉDALIER - COMMANDE D'EMBRAYAGE (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME HYDRAULIQUE DE FREINAGE (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 308 QUATTROVALVOLE (1985) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 308 QUATTROVALVOLE (1985) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 308 QUATTROVALVOLE (1985) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 308 QUATTROVALVOLE (1985) ISOLATION DES COMPARTIMENTS PASSAGERS ET BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 308 QUATTROVALVOLE (1985) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 308 QUATTROVALVOLE (1985) CAPOT ARRIÈRE ET REVÊTEMENT DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 308 QUATTROVALVOLE (1985) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 308 QUATTROVALVOLE (1985) PARE-CHOCS, MOULURES ET LUMIÈRES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 308 QUATTROVALVOLE (1985) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 308 QUATTROVALVOLE (1985) GARNITURES INTÉRIEURES, ACCESSOIRES ET SIÈGES SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 308 QUATTROVALVOLE (1985) TUNNEL ET TOIT SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 308 QUATTROVALVOLE (1985) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 308 QUATTROVALVOLE (1985) INSTRUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME ÉLECTRIQUE - CÂBLES, FUSIBLES ET RELAIS SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 308 QUATTROVALVOLE (1985) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 308 QUATTROVALVOLE (1985) ESSUIE-GLACE, RONDELLE ET KLAXON SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 308 QUATTROVALVOLE (1985) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 308 QUATTROVALVOLE (1985) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 308 QUATTROVALVOLE (1985) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI 308 QUATTROVALVOLE (1985) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 308 QUATTROVALVOLE (1985) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 308 QUATTROVALVOLE (1985) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 308 QUATTROVALVOLE (1985) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME D'INJECTION DE CARBURANT - DISTRIBUTEURS DE CARBURANT, CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 308 QUATTROVALVOLE (1985) ADMISSION D'AIR ET COLLECTEURS SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 308 QUATTROVALVOLE (1985) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 308 QUATTROVALVOLE (1985) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 308 QUATTROVALVOLE (1985) POMPE À EAU ET TUYAUTERIE SCHÉMA DES PIÈCES")
