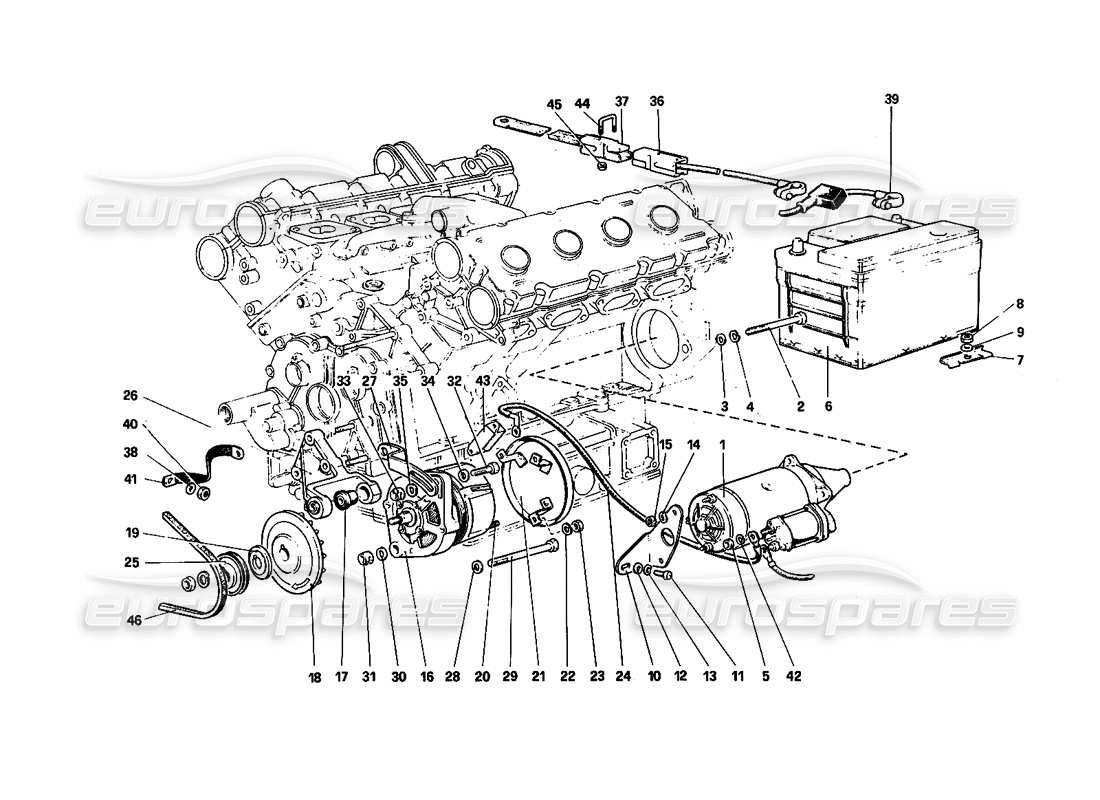

038 - Système de production électrique (moteur à courroie unique)
Ferrari 308 Quattrovalvole (1985) Electric Generating System (Engine With Single Belt) Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 106966
Démarreur
depuis £1 547,87
depuis £1 547,87
# 001
MPN: 120967
DÉMARREUR (EN ALTERNATIVE)
depuis £809,47
depuis £809,47
# 002
MPN: 16045121
VIS
depuis £11,72
depuis £11,72
# 003
MPN: 11198074
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 004
MPN: 10519621
Rondelle
Remplacement
Remplacement
# 005
MPN: 16100824
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 006
MPN: 118060
BATTERIE 12V 66AH 300A
Seulement Tropic non. 111354
Remplacement
Remplacement
# 007
MPN: 106525
support
depuis £42,10
depuis £42,10
Cette pièce remplace le numéro de pièce 40361909
# 008
MPN: 16100824
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 106852
Rondelle
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 10516670 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 010
MPN: 107129
SUPPORT DE SUPPORT
Uniquement pour 106966
depuis £43,39
depuis £43,39
Cette pièce remplace le numéro de pièce 40361800
# 011
MPN: 15970721
BOULON
Uniquement pour 136966
depuis £0,53
depuis £0,53
# 012
MPN: 105391
Rondelle
Uniquement pour 106966
depuis £2,33
depuis £2,33
Cette pièce remplace le numéro de pièce 4124022
# 013
MPN: 127497
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10516871 - et 2 plus. Cliquez pour voir les détails
# 014
MPN: 127494
Rondelle
Uniquement pour 196966
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 015
MPN: 15896211
NOIX
Uniquement pour 106966
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 016
MPN: 117967
ALTERNATEUR BOSCH 80A
Remplacement
Remplacement
# 017
MPN: 117969
DOUILLE ÉLASTIQUE
depuis £63,42
depuis £63,42
# 018
MPN: 117968
VENTILATEUR
depuis £26,54
depuis £26,54
# 019
MPN: 114305
Rondelle
depuis £1,10
depuis £1,10
# 020
MPN: 11499921
GOUJON
depuis £6,43
depuis £6,43
# 021
MPN: 117978
PLAQUE DE PROTECTION
depuis £15,75
depuis £15,75
# 022
MPN: 127494
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 023
MPN: 15896221
NOIX
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 15896225
# 024
MPN: 118078
CÂBLES DE RACCORDEMENT DU GÉNÉRATEUR
depuis £226,38
depuis £226,38
# 025
MPN: 117938
POULIE
Assemblage avec une seule courroie
depuis £74,80
depuis £74,80
# 026
MPN: 117924
SUPPORT POUR ALTERNATEUR
depuis £79,88
depuis £79,88
# 027
MPN: 117937
PLAQUE DE RÉGULATION
depuis £27,88
depuis £27,88
# 028
MPN: 13550421
Rondelle
depuis £0,47
depuis £0,47
# 029
MPN: 15972221
BOULON
depuis £2,37
depuis £2,37
Cette pièce remplace le numéro de pièce 15972121
# 030
MPN: 12601471
Rondelle
Remplacement
Remplacement
# 031
MPN: 117702
NOIX
Remplacement
Remplacement
# 032
MPN: 11343821
VIS
depuis £0,92
depuis £0,92
# 033
MPN: 117702
NOIX
Remplacement
Remplacement
# 034
MPN: 13550421
Rondelle
depuis £0,47
depuis £0,47
# 035
MPN: 105391
Rondelle
depuis £2,33
depuis £2,33
Cette pièce remplace le numéro de pièce 4124022
# 036
MPN: 115660
CÂBLE DE LA BATTERIE À L'INTERRUPTEUR DE BATTERIE
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 107328
# 037
MPN: 115667
TRESSE DE CUIVRE DE LA BORNE DE BATTERIE À LA TERRE - CHÂSSIS
# 038
MPN: 12601374
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
Alternative (#EAP1469019) Ferrari 575 Kit de conversion manuelle LHD Eurospares Pièce approuvée - Nouveau (commander)
Certaines F1 pièces nécessitent des modifications pour s'adapter.
Certaines F1 pièces nécessitent des modifications pour s'adapter.
# 039
MPN: 120082
CÂBLE DE LA BATTERIE AU DÉMARREUR
depuis £77,95
depuis £77,95
# 040
MPN: 16100821
NOIX
depuis £0,71
depuis £0,71
Cette pièce remplace la pièce numéro 16100825 que nous avons en stock
# 041
MPN: 155073
CÂBLES DE MASSE POUR MOTEUR
depuis £7,64
depuis £7,64
Cette pièce remplace le numéro de pièce 115668
# 042
MPN: 127496
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
Alternative (#EAP1469019) Ferrari 575 Kit de conversion manuelle LHD Eurospares Pièce approuvée - Nouveau (commander)
Certaines F1 pièces nécessitent des modifications pour s'adapter.
Certaines F1 pièces nécessitent des modifications pour s'adapter.
# 043
MPN: 107396
RÉGULATEUR DE TENSION
depuis £121,00
depuis £121,00
# 044
MPN: 116591
PLAQUE DE FIXATION
depuis £20,30
depuis £20,30
# 045
MPN: 12574011
NOIX
depuis £0,47
depuis £0,47
# 046
MPN: 107971
POMPE À EAU ET COURROIE D'ALTERNATEUR
(Montage avec courroie simple)
depuis £62,23
depuis £62,23
