113 - Instruments et accessoires

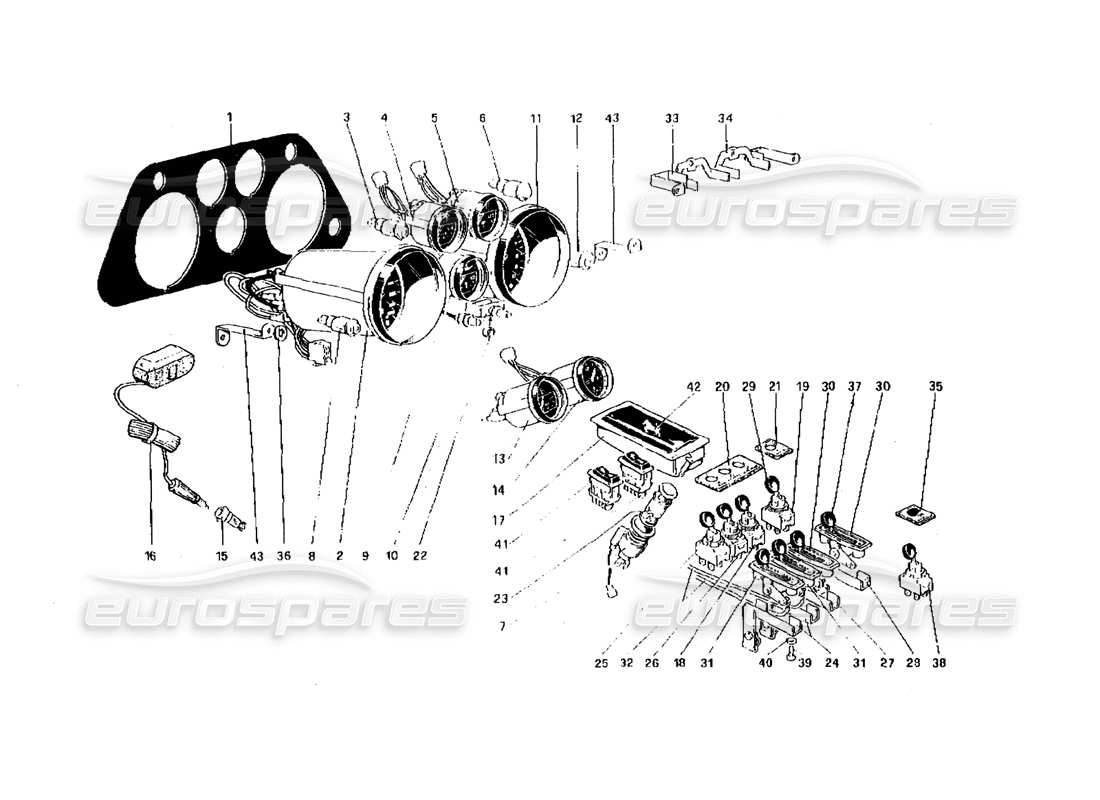

Ferrari 308 Quattrovalvole (1985) Instruments and Accessories Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 60768200
PLAQUE D'INSTRUMENTS
depuis £220,04
depuis £220,04
Cette pièce remplace le numéro de pièce 60078201
# 002
MPN: 118032
COMPTEUR DE VITESSE
CH uniquement, jusqu'à épuisement
depuis £336,41
depuis £336,41
# 002
MPN: 118816
COMPTEUR KILOMÉTRAGE RHD
Remplacement
Remplacement
# 002
MPN: 121469
COMPTEUR DE VITESSE EN KPH
Jusqu'à épuisement, LHD - ZA - NZ uniquement RHD, CH exclu
Cette pièce remplace le numéro de pièce 118604
# 002
MPN: 121469
COMPTEUR DE VITESSE
À l'épuisement 118604, LHD - ZA - NZ uniquement RHD, CH exclu
Cette pièce remplace le numéro de pièce 118604
# 002
MPN: 121470
COMPTEUR KILOMÉTRAGE RHD
À l'épuisement 11616
Cette pièce remplace le numéro de pièce 118816
# 002
MPN: 121518
COMPTEUR DE VITESSE
(Spécifications suisses uniquement)
depuis £353,22
depuis £353,22
# 003
MPN: 40083701
TÉMOIN D'AVERTISSEMENT ORANGE
depuis £42,17
depuis £42,17
# 004
MPN: 116958
JAUGE DE NIVEAU DE CARBURANT
depuis £271,40
depuis £271,40
# 005
MPN: 116955
JAUGE DE TEMPÉRATURE DE L'EAU
RHD
Remplacement
Remplacement
# 005
MPN: 117120
JAUGE DE TEMPÉRATURE DE L'EAU
Conduite à gauche
depuis £351,35
depuis £351,35
# 006
MPN: 40083602
TÉMOIN D'AVERTISSEMENT JAUNE
depuis £19,14
depuis £19,14
Cette pièce remplace le numéro de pièce 111594 - et 3 plus. Cliquez pour voir les détails
# 007
MPN: 226941
CORPS POUR ALLUME-CIGARETTES
pas comme pièce de rechange - utilisez le numéro de pièce : 226941
depuis £9,86
depuis £9,86
Cette pièce remplace la pièce numéro 61107600 que nous avons en stock - et 5 plus. Cliquez pour voir les détails
# 008
MPN: 60771400
BRIQUET FEU D'AVERTISSEMENT ROUGE
depuis £32,03
depuis £32,03
Cette pièce remplace la pièce numéro 40083404 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 116357
JAUGE DE PRESSION D'HUILE
RHD
# 009
MPN: 117122
JAUGE DE PRESSION D'HUILE
Conduite à gauche
depuis £229,90
depuis £229,90
Cette pièce remplace la pièce numéro 113045 que nous avons en stock
# 010
MPN: 20166203
RHÉOSTAT
depuis £322,13
depuis £322,13
# 011
MPN: 117118
RÉV. ÉLECTRONIQUE. COMPTOIR
RHD
depuis £355,97
depuis £355,97
# 011
MPN: 118936
RÉV. ÉLECTRONIQUE. COMPTOIR
Conduite à gauche
depuis £428,47
depuis £428,47
# 012
MPN: 60771300
TÉMOIN GÉNÉRATEUR G
depuis £34,23
depuis £34,23
# 013
MPN: 116956
JAUGE DE TEMPÉRATURE D'HUILE
RHD
depuis £81,18
depuis £81,18
Cette pièce remplace le numéro de pièce 113050
# 013
MPN: 117121
JAUGE DE TEMPÉRATURE D'HUILE
Conduite à gauche
depuis £309,33
depuis £309,33
# 014
MPN: 113047
HORLOGE
Cette pièce remplace le numéro de pièce 108712 - et 1 plus. Cliquez pour voir les détails
# 015
MPN: 40179301
FICHE DE LAMPE
depuis £47,25
depuis £47,25
Cette pièce remplace le numéro de pièce 4182462 - et 1 plus. Cliquez pour voir les détails
# 016
MPN: 40170202
LAMPE D'AIDE
# 017
MPN: 60781300
PLATEAU À CENDRES
depuis £342,67
depuis £342,67
Cette pièce remplace le numéro de pièce 40114001
# 018
MPN: 60063104
COMMUTATEUR DE COMMANDE DE VITESSE ESSUIE-GLACE
depuis £86,95
depuis £86,95
Cette pièce remplace le numéro de pièce 60053600
# 019
MPN: 111515
COMMUTATEUR D'ANTENNE
depuis £97,13
depuis £97,13
Cette pièce remplace le numéro de pièce 61272300
# 020
MPN: 60770800
COMMUTATEURS À PLAQUE
depuis £49,95
depuis £49,95
# 021
MPN: 60063203
ÉTIQUETTE POUR ANTENNE
depuis £58,03
depuis £58,03
# 022
MPN: 40302903
ESPACEUR POUR RHEOSTAT
depuis £3,15
depuis £3,15
# 023
MPN: 226942
BRIQUET CIGERETTE
depuis £12,26
depuis £12,26
# 024
MPN: 60258734
ROBINET À LEVIER DE RACCORDEMENT
Remplacement
Remplacement
# 025
MPN: 50322007
INTERRUPTEUR DE VENTILATEURS DE CHAUFFAGE
Bouton exclu
depuis £93,03
depuis £93,03
Cette pièce remplace le numéro de pièce 61669300
# 026
MPN: 60053600
INTERRUPTEUR D'URGENCE (BOUTON EXCLUS)
alternative 60063104
Remplacement
Remplacement
# 027
MPN: 40116905
LEVIER DE CONNEXION
Dégivreur gauche
# 028
MPN: 50070402
LEVIER DE CONNEXION
Dégivreur droit
# 029
MPN: 50017201
BOUTON POUR COMMUTATEUR AÉRIEN
depuis £18,67
depuis £18,67
Cette pièce remplace le numéro de pièce 61272500
# 030
MPN: 60770900
LEVIER DE DÉGIVREUR
depuis £401,51
depuis £401,51
# 031
MPN: 60548200
LEVIER DE SOUPAPE DU SYSTÈME DE CHAUFFAGE
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 60044302
# 031
MPN: 60548200/A
AUTOCOLLANT DE SORTIE DE CHAUFFAGE
depuis £13,39
depuis £13,39
# 031
MPN: 60548200/B
JEU D'ÉTIQUETTES DE PLAQUE DE LEVIER
Valable pour les GTBi S's & QV - Plaques d'aération et de chauffage - Vendu en kit de voiture
depuis £19,79
depuis £19,79
# 032
MPN: 60126206
GAINE POUR CABLE
Remplacement
Remplacement
# 033
MPN: 60077906
SUPPORT SUPÉRIEUR GAUCHE
depuis £11,86
depuis £11,86
# 034
MPN: 60077107
SUPPORT SUPÉRIEUR DROIT
# 035
MPN: 60712600
ÉTIQUETTE POUR BORD ARRIÈRE DE L'INTERRUPTEUR
depuis £6,65
depuis £6,65
# 036
MPN: 60160101
UNE Rondelle EN CAOUTCHOUC
# 037
MPN: 50017201
BOUTON
Commutateur Ariel exclu
depuis £18,67
depuis £18,67
Cette pièce remplace le numéro de pièce 61272500
# 038
MPN: 60053709
COMMUTATEUR DE FEUX ANTIBROUILLARD (BOUTON NON INCLUS)
Type à deux broches
depuis £75,00
depuis £75,00
Cette pièce remplace le numéro de pièce 61669200
# 039
MPN: 17671201
VIS
# 040
MPN: 12038101
Rondelle
# 041
MPN: 114633
COMMUTATEUR DE COMMANDE DE FENÊTRE
depuis £62,60
depuis £62,60
# 042
MPN: 60036100
CHEVAL
(41mm x 28mm)
depuis £43,34
depuis £43,34
Cette pièce remplace le numéro de pièce 61088900
# 043
MPN: 60078003
SUPPORT INFÉRIEUR
depuis £11,77
depuis £11,77
