027 - Engrenages à arbre posé

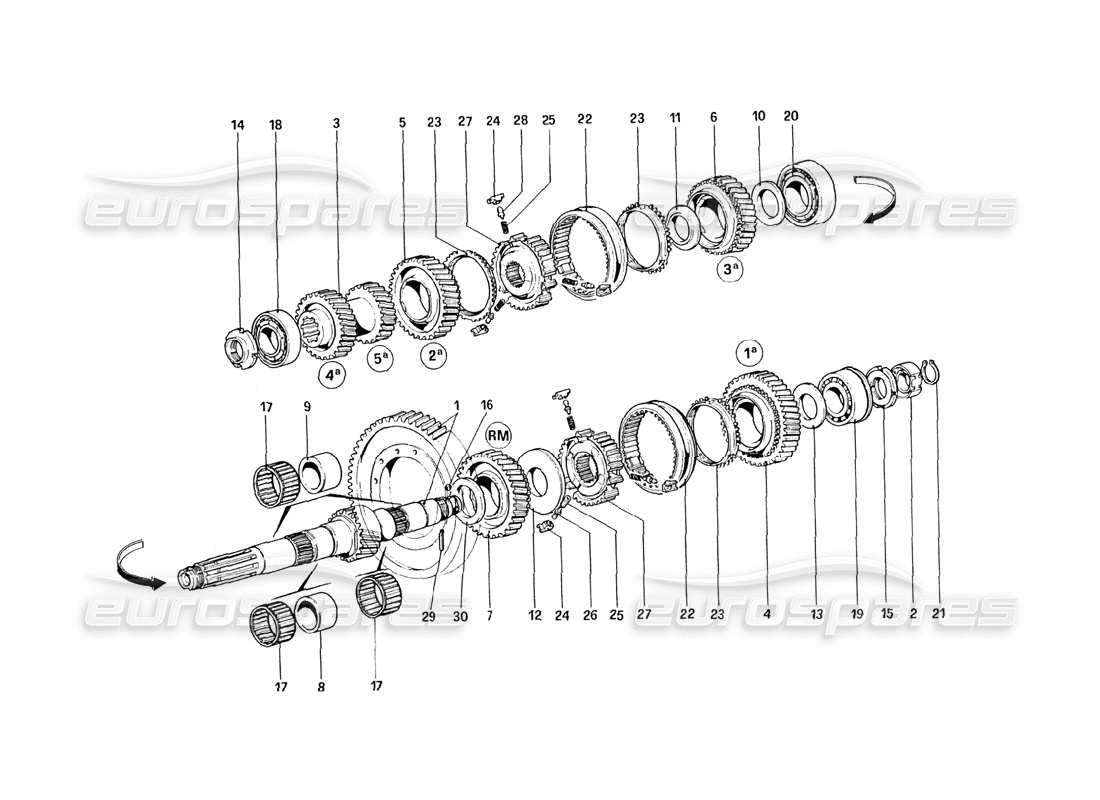

Ferrari 328 (1985) Lay Shaft Gears Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 119706
ARBRE DE LIAISON
Avec numéro d'assemblage 119725
# 001
MPN: 119725
COURONNE ET PIGNON, COMPLETS
Pour la version américaine
depuis £5 887,31
depuis £5 887,31
Cette pièce remplace le numéro de pièce 118122 - et 1 plus. Cliquez pour voir les détails
# 001
MPN: 119741
ARBRE DE LIAISON
Avec numéro d'assemblage 119748
Remplacement
Remplacement
# 001
MPN: 119748
COURONNE ET PIGNON, COMPLETS
Pas pour la version américaine
depuis £3 816,36
depuis £3 816,36
Cette pièce remplace le numéro de pièce 115821 - et 2 plus. Cliquez pour voir les détails
# 002
MPN: 116352
DISQUE POUR GÉNÉRATEUR D'IMPULSIONS
depuis £12,82
depuis £12,82
# 003
MPN: 119707
ENGRENAGE, 4TH - 5TH VITESSES
# 003
MPN: 129835
ENGRENAGE, 4TH VITESSE
Après épuisement non. 119707
depuis £1 104,71
depuis £1 104,71
Cette pièce remplace la pièce numéro 119707 que nous avons en stock
# 003
MPN: 129836
ENGRENAGE, 5TH VITESSE
Après épuisement non. 119707
depuis £740,76
depuis £740,76
Cette pièce remplace la pièce numéro 119707 que nous avons en stock
# 004
MPN: 119715
ÉTOILE, 1ST VITESSE
depuis £645,62
depuis £645,62
Cette pièce remplace la pièce numéro 104233 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 005
MPN: 119716
ENGRENAGE, 2ND VITESSE
depuis £1 784,49
depuis £1 784,49
Cette pièce remplace le numéro de pièce 104234 - et 1 plus. Cliquez pour voir les détails
# 006
MPN: 119717
ENGRENAGE, 3RD VITESSE
depuis £816,05
depuis £816,05
Cette pièce remplace le numéro de pièce 104235 - et 3 plus. Cliquez pour voir les détails
# 007
MPN: 119720
ENGRENAGE, MARCHE ARRIÈRE
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 104238 - et 1 plus. Cliquez pour voir les détails

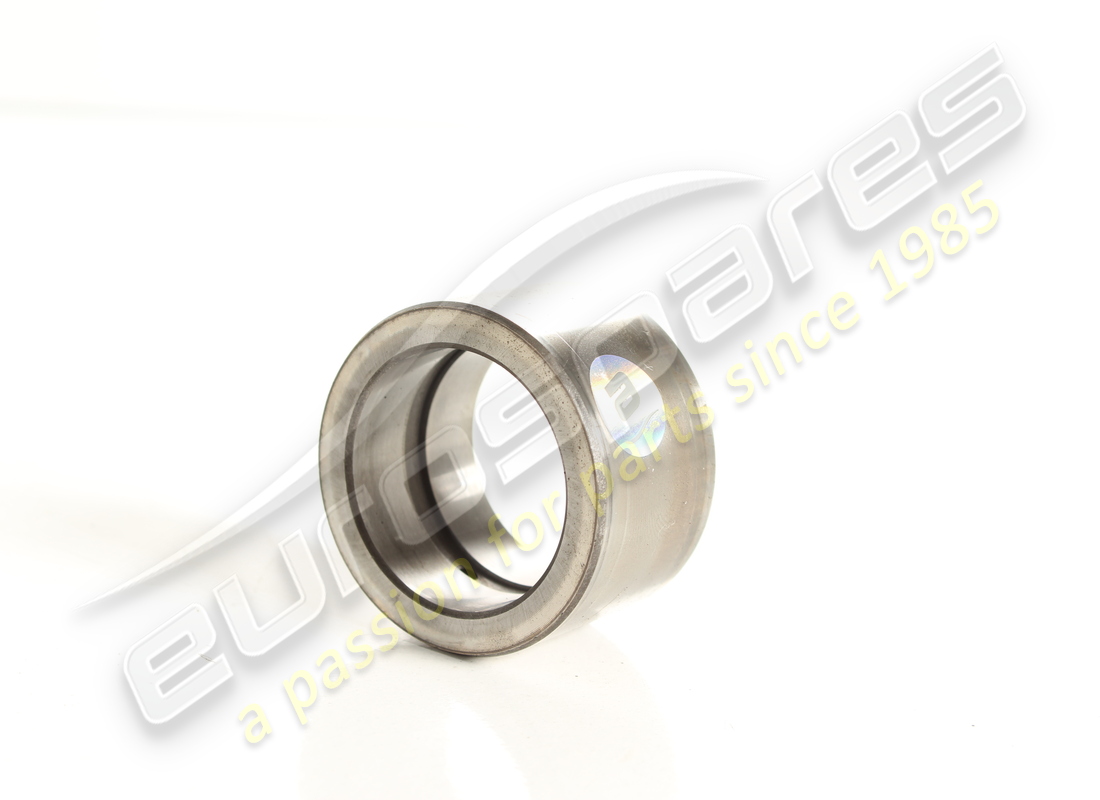

# 008
MPN: 113083
COURSE DE ROULEMENT, 3RD VITESSE
depuis £25,87
depuis £25,87

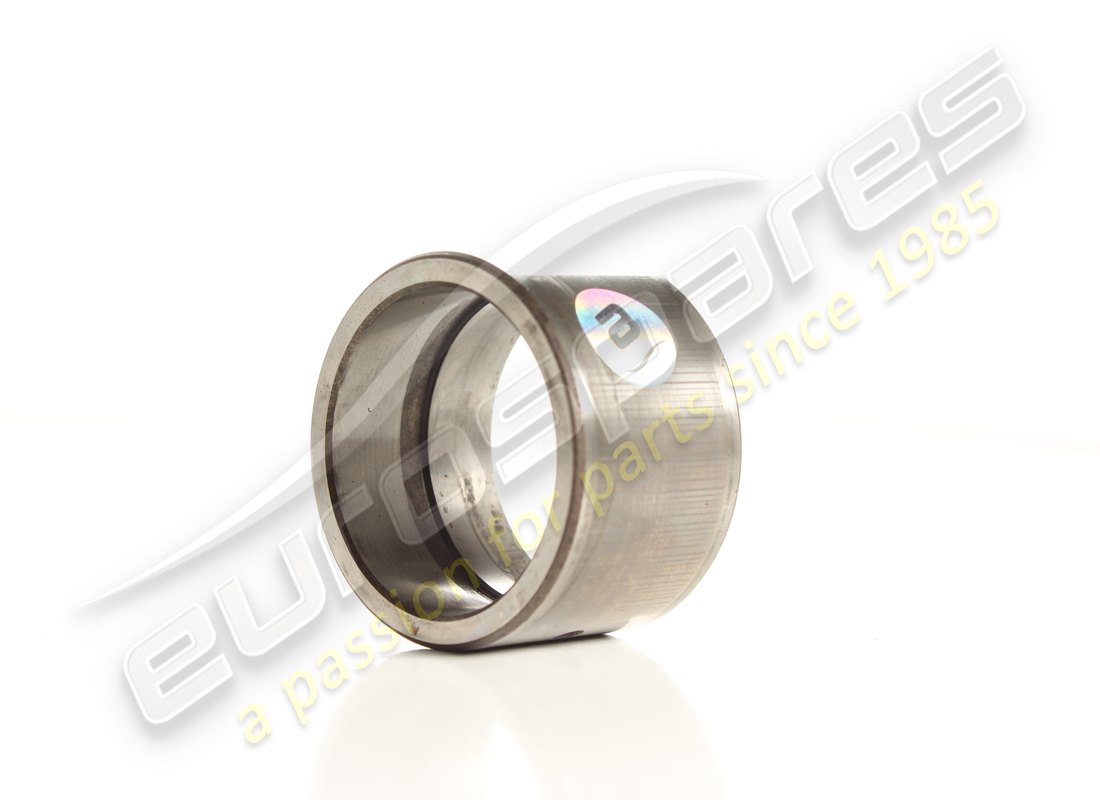

# 009
MPN: 113084
COURSE DE ROULEMENTS, 1ST - 2ND VITESSES
depuis £25,87
depuis £25,87

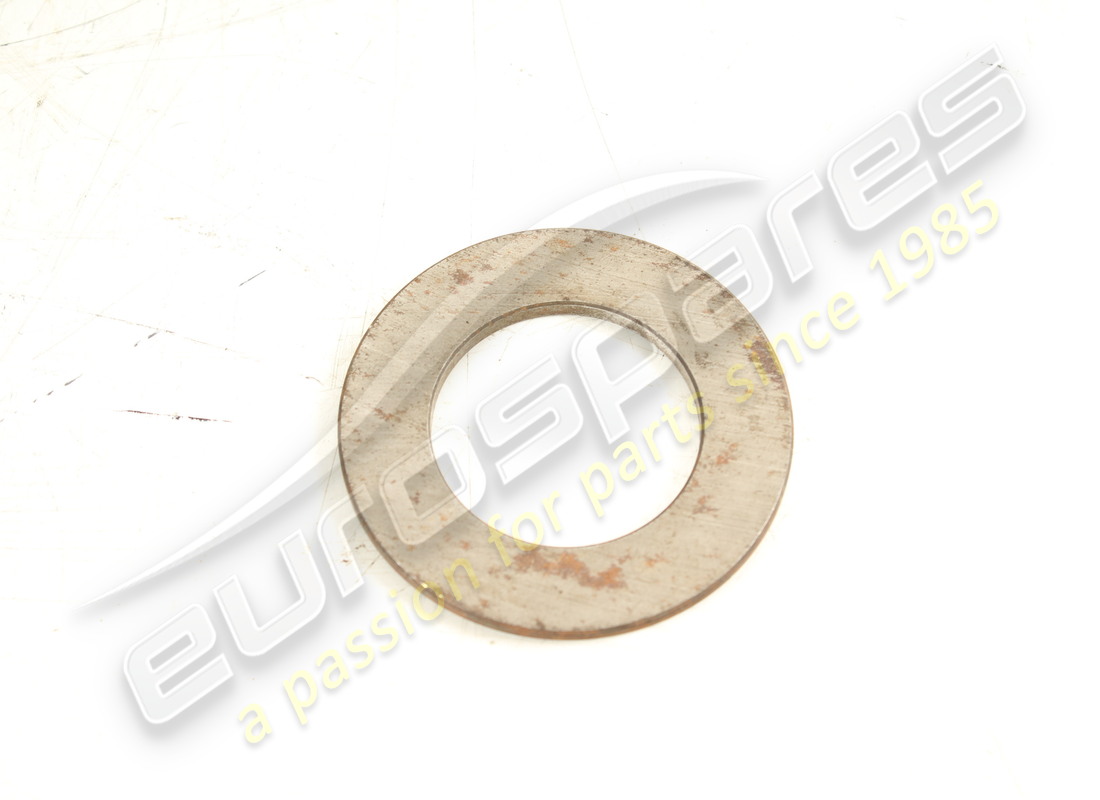

# 010
MPN: 104245
ESPACEUR
depuis £32,88
depuis £32,88
# 011
MPN: 104246
ESPACEUR
depuis £66,54
depuis £66,54
Cette pièce remplace le numéro de pièce 524567
# 012
MPN: 104247
ESPACEUR
depuis £51,52
depuis £51,52
Cette pièce remplace le numéro de pièce 524570 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 104248
ESPACEUR
depuis £54,53
depuis £54,53

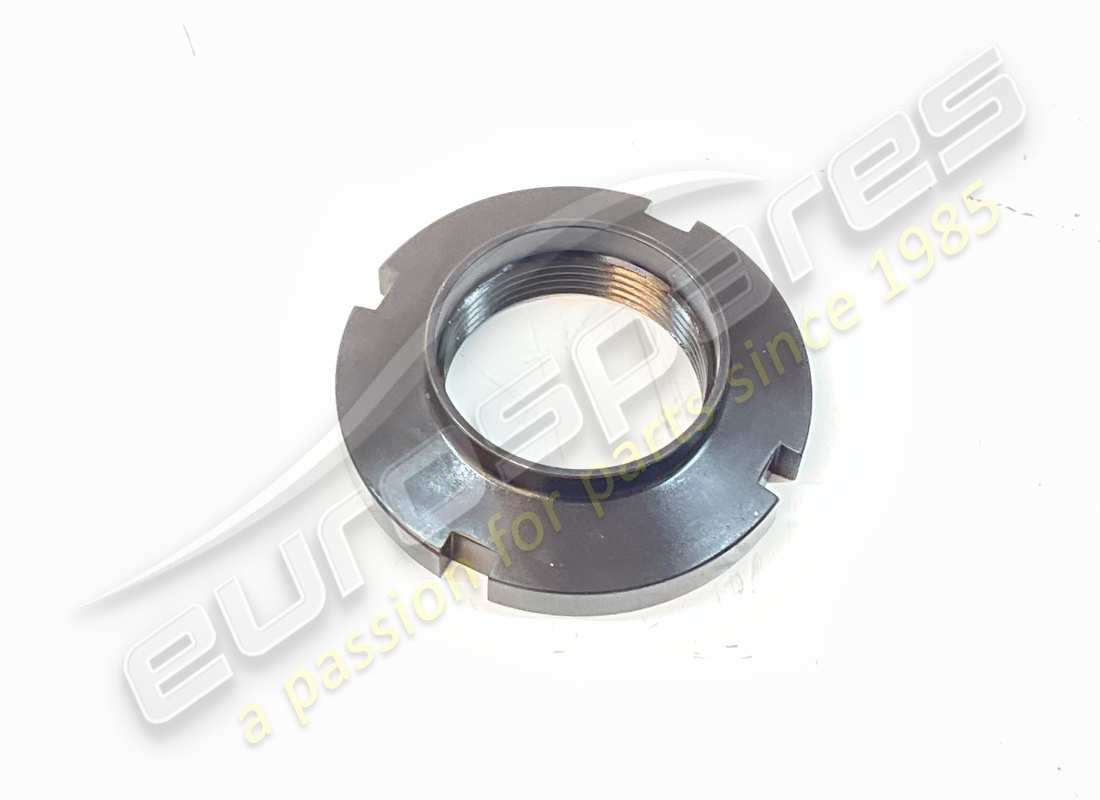

# 014
MPN: 104252
ANNEAU
depuis £77,96
depuis £77,96
Cette pièce remplace le numéro de pièce 104352 - et 1 plus. Cliquez pour voir les détails
# 015
MPN: 104253
ANNEAU
depuis £76,63
depuis £76,63
Cette pièce remplace le numéro de pièce 524259
# 016
MPN: 10-16-11
BILLE POUR VIS SANS FIN
depuis £0,47
depuis £0,47
# 017
MPN: 104254
CAGE À ROULEAU POUR 1ST, 2ND, 3RD VITESSES ET MARCHE ARRIÈRE
depuis £32,60
depuis £32,60
# 018
MPN: 108656
ROULEMENT CÔTÉ EMBRAYAGE
depuis £363,35
depuis £363,35
Cette pièce remplace le numéro de pièce 104257
# 019
MPN: 103042
PALIER
depuis £305,09
depuis £305,09
# 020
MPN: 108657/A
PALIER CENTRAL
depuis £584,23
depuis £584,23
# 021
MPN: 11067376
ANNEAU À RESSORT
depuis £1,11
depuis £1,11
Cette pièce remplace le numéro de pièce 11067375
# 022
MPN: 184547
MANCHON POUR SYNCHRONISEUR
Remplacement
Remplacement
# 023
MPN: 106040

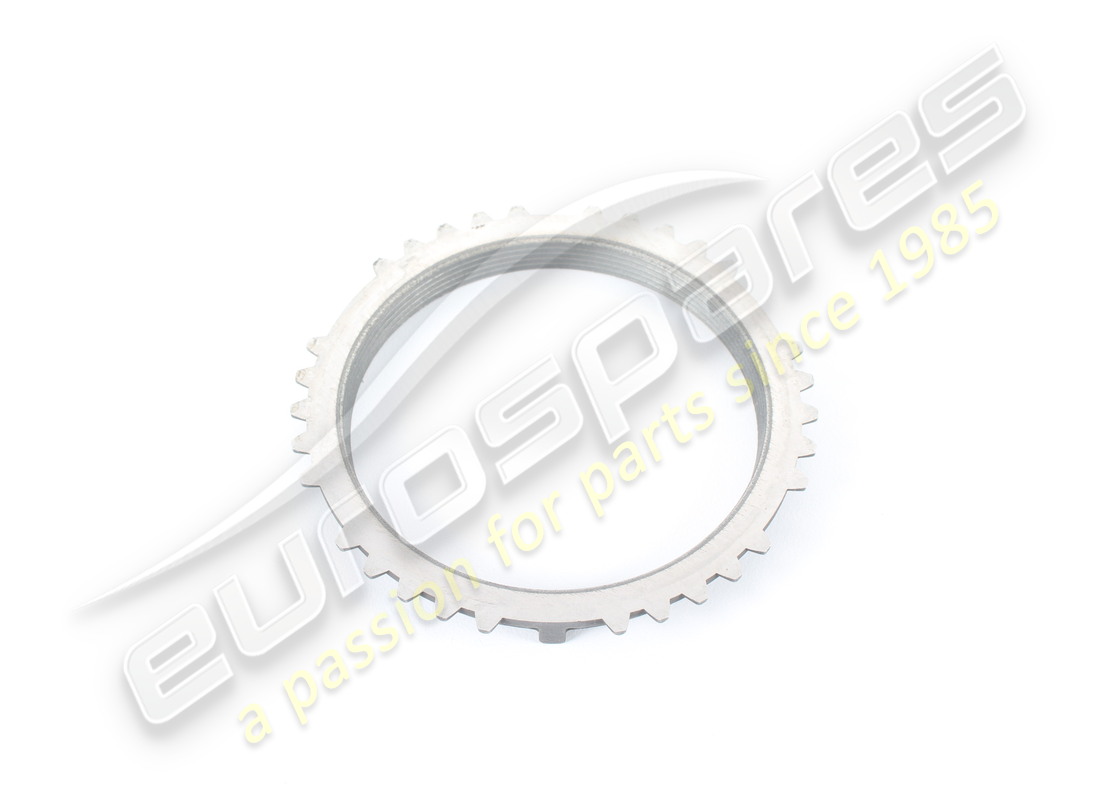

ANNEAU SYNCHROMÉ
depuis £795,00
depuis £795,00

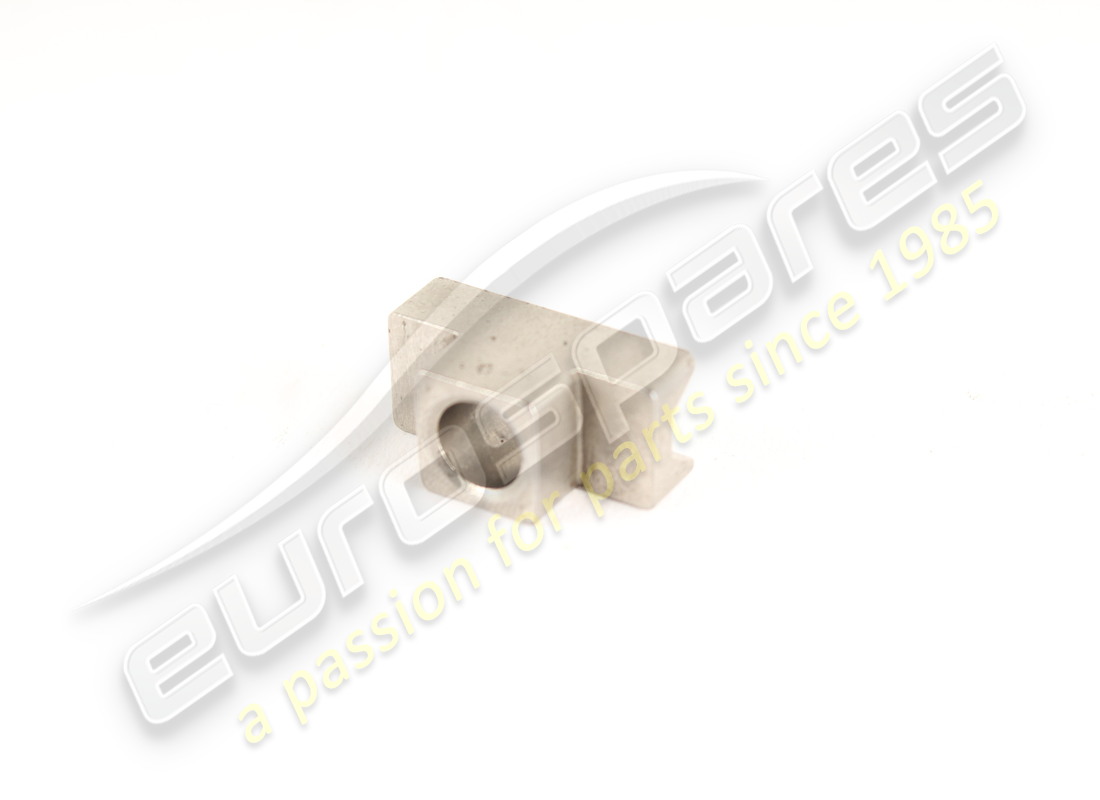

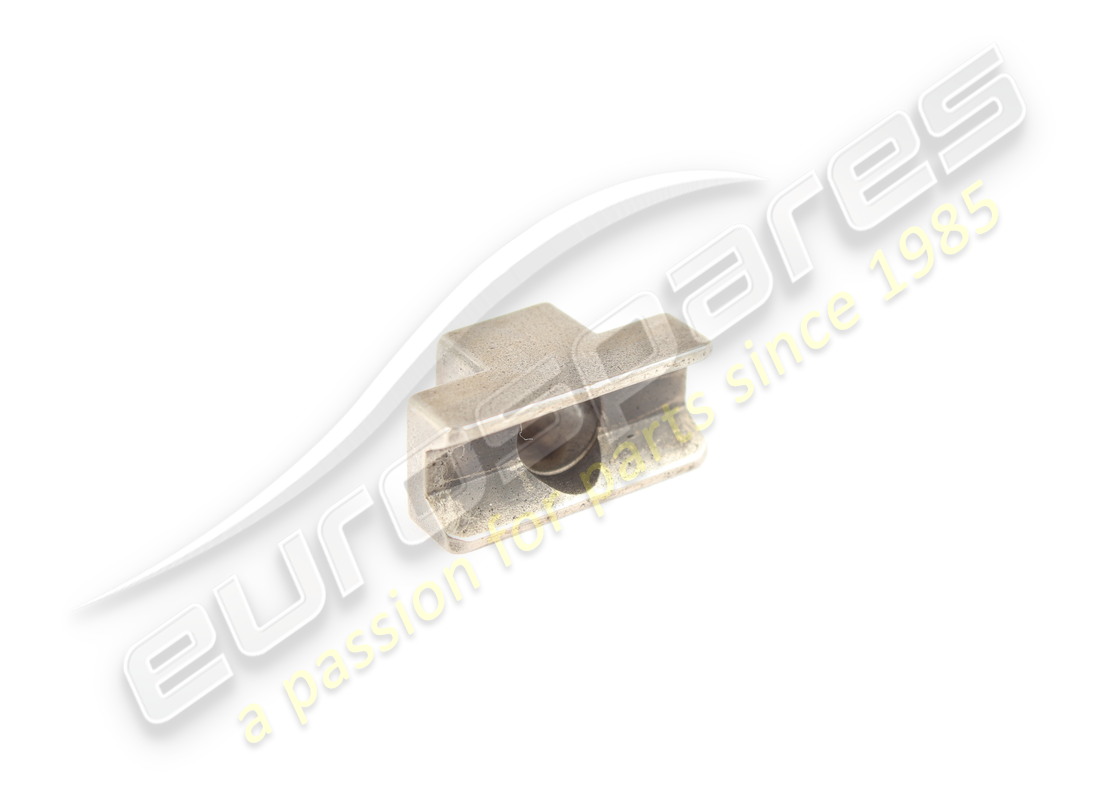

# 024
MPN: 106042
TAMPON
depuis £77,52
depuis £77,52
# 025
MPN: 106043

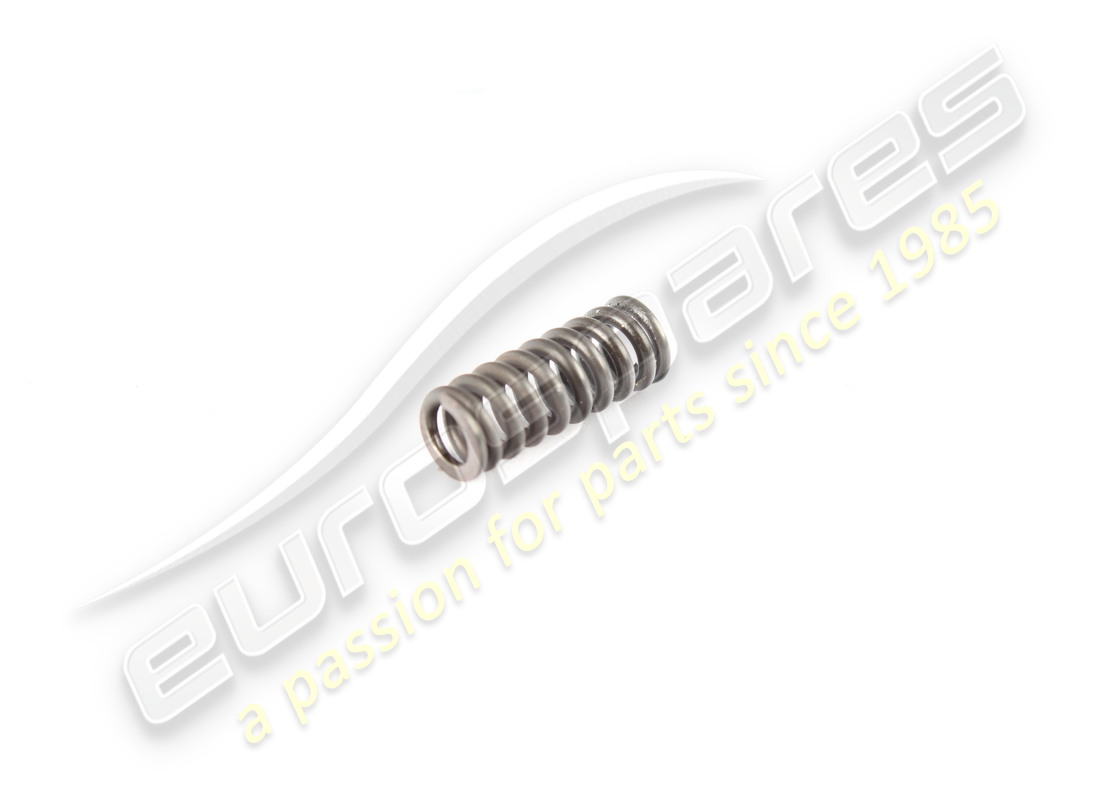

PRINTEMPS
depuis £5,53
depuis £5,53

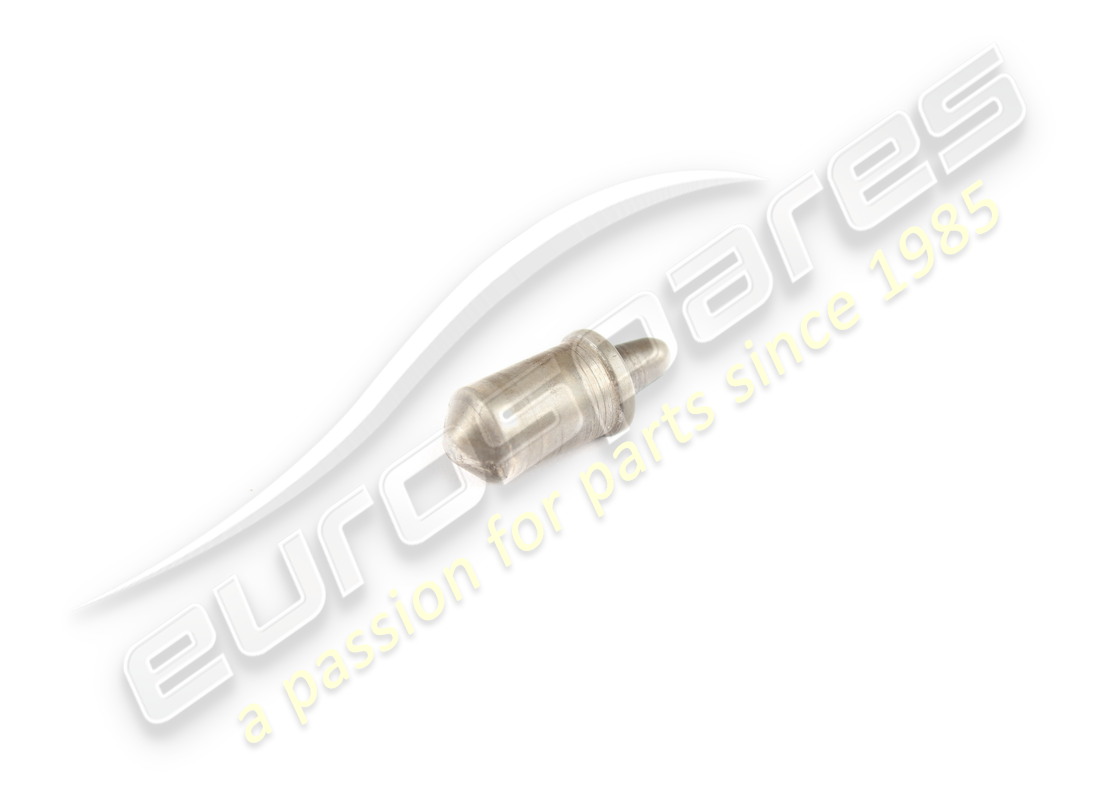

# 026
MPN: 113412
ÉPINGLE
depuis £10,86
depuis £10,86

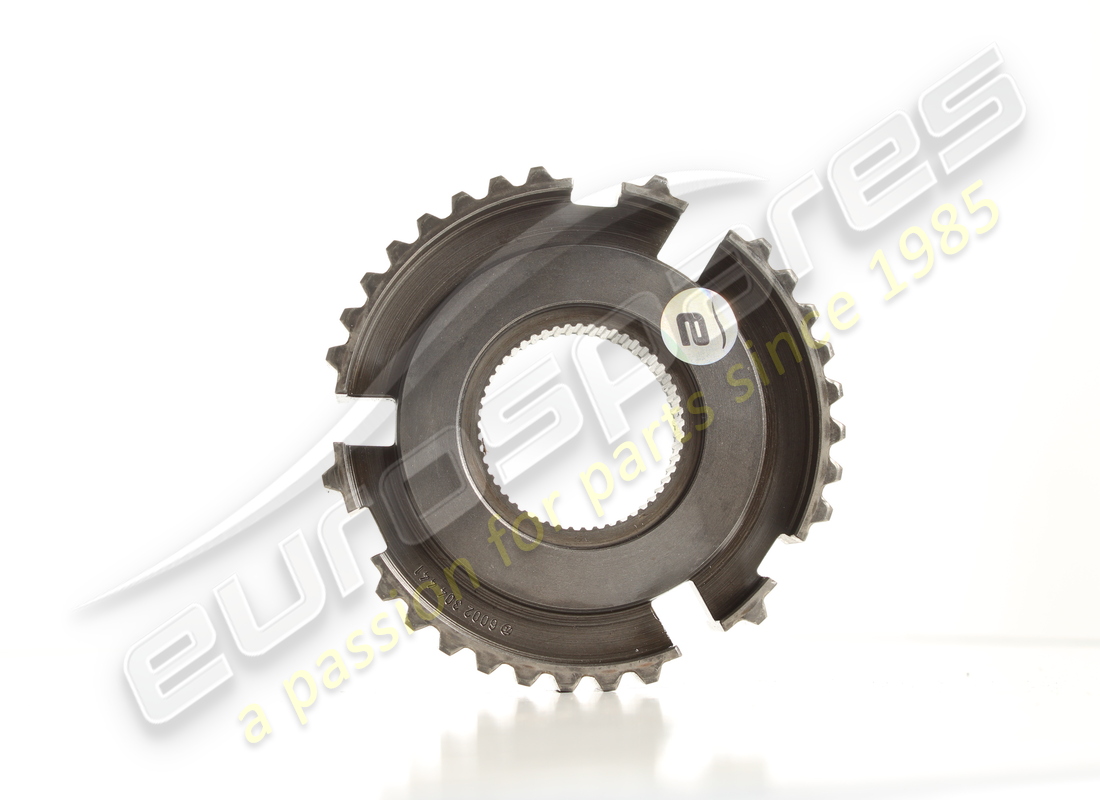

# 027
MPN: 106050
CORPS DE SYNCHRONISATEUR
depuis £184,73
depuis £184,73
# 028
MPN: 113412
ÉPINGLE
depuis £10,86
depuis £10,86
# 029
MPN: 13907570
ÉPINGLE
depuis £0,49
depuis £0,49
