038 - Suspension avant - Triangles

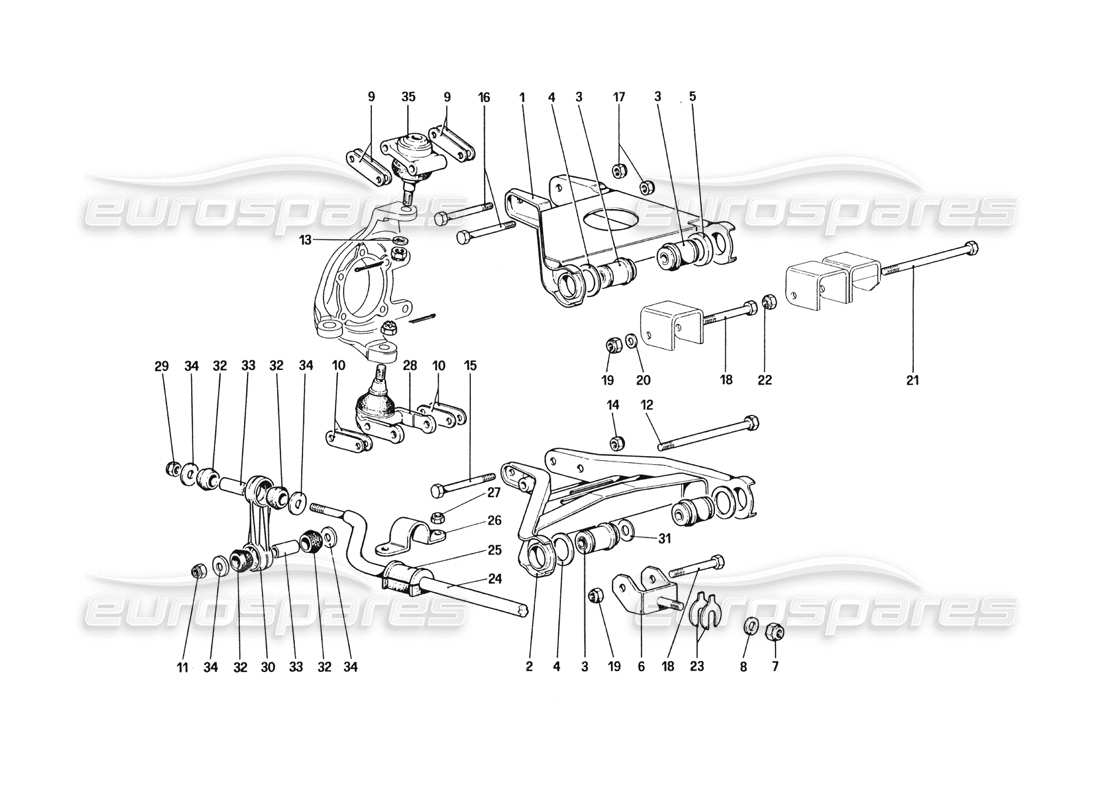

Ferrari 328 (1985) Front Suspension - Wishbones Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 104392
LEVIER SUPÉRIEUR DROIT
depuis £146,70
depuis £146,70
# 001
MPN: 104393
LEVIER SUPÉRIEUR, GAUCHE
depuis £295,00
depuis £295,00
# 002
MPN: 10-44-01
LEVIER INFERIEUR, DROIT
depuis £1 041,89
depuis £1 041,89
Cette pièce remplace le numéro de pièce 641274 - et 3 plus. Cliquez pour voir les détails
# 002
MPN: 104402
LEVIER INFÉRIEUR, GAUCHE
depuis £906,83
depuis £906,83
Cette pièce remplace le numéro de pièce 641565 - et 4 plus. Cliquez pour voir les détails
# 003
MPN: 111616
BUISSON
depuis £77,58
depuis £77,58
Cette pièce remplace le numéro de pièce 154536
# 003
MPN: 163038
DES BUISSONS
depuis £38,54
depuis £38,54
Cette pièce remplace le numéro de pièce 157701
# 004
MPN: 104399
Rondelle D'ESPACEMENT
depuis £15,10
depuis £15,10
Cette pièce remplace le numéro de pièce 641272
# 005
MPN: 104400
ESPACEUR POUR TRIANGLES SUPÉRIEURS ARRIÈRE
depuis £16,44
depuis £16,44
# 006
MPN: 134929
FOURCHE INFÉRIEURE
depuis £109,05
depuis £109,05
Cette pièce remplace le numéro de pièce 104409 - et 9 plus. Cliquez pour voir les détails
# 007
MPN: 150238
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12575821 - et 2 plus. Cliquez pour voir les détails
# 008
MPN: 101041
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10730821
# 009
MPN: 103256
PLAQUE DE RÉGLAGE SUPÉRIEURE
depuis £3,15
depuis £3,15
Cette pièce remplace le numéro de pièce 641276
# 010
MPN: 101022
PLAQUE DE RÉGLAGE INFÉRIEURE
depuis £1,22
depuis £1,22
Cette pièce remplace le numéro de pièce 153963
# 011
MPN: 148020
NOIX
depuis £2,26
depuis £2,26
Cette pièce remplace le numéro de pièce 102825 - et 3 plus. Cliquez pour voir les détails
# 012
MPN: 105344
BOULON
depuis £22,63
depuis £22,63
# 013
MPN: 101445
Rondelle
depuis £0,59
depuis £0,59
# 014
MPN: 12574521
NOIX
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 104114 - et 1 plus. Cliquez pour voir les détails
# 015
MPN: 15971621
BOULON
depuis £7,94
depuis £7,94
Cette pièce remplace le numéro de pièce 104519
# 016
MPN: 15971421
BOULON
Remplacement
Remplacement
# 017
MPN: 12574521
NOIX
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 104114 - et 1 plus. Cliquez pour voir les détails
# 018
MPN: 121693
BOULON
depuis £43,58
depuis £43,58
Cette pièce remplace le numéro de pièce 127849 - et 1 plus. Cliquez pour voir les détails
# 019
MPN: 148020
NOIX
depuis £2,26
depuis £2,26
Cette pièce remplace le numéro de pièce 102825 - et 3 plus. Cliquez pour voir les détails
# 020
MPN: 106426
Rondelle POUR TRIANGLE SUPÉRIEUR
depuis £2,50
depuis £2,50
# 021
MPN: 105901
BOULON
depuis £17,72
depuis £17,72
# 022
MPN: 148020
NOIX
depuis £2,26
depuis £2,26
Cette pièce remplace le numéro de pièce 102825 - et 3 plus. Cliquez pour voir les détails
# 023
MPN: 107025
CALE POUR FOURCHE INFÉRIEURE, ÉPAISSEUR 1 MM.
Montage possible
Remplacement
Remplacement
# 023
MPN: 107338
Idem ÉPAISSEUR 1,5 MM.
depuis £12,97
depuis £12,97
Cette pièce remplace le numéro de pièce 107418
# 023
MPN: 107339
Idem épaisseur 2 mm.
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 107419
# 023
MPN: 107340
Idem ÉPAISSEUR 2,5 MM.
depuis £1,11
depuis £1,11
Cette pièce remplace le numéro de pièce 107420
# 023
MPN: 107341
Idem épaisseur 3 mm.
depuis £2,84
depuis £2,84
Cette pièce remplace le numéro de pièce 107421
# 023
MPN: 107422
Idem ÉPAISSEUR 3,5 MM.
Remplacement
Remplacement
# 024
MPN: 125111
TIGE DE STABILISATEUR
depuis £282,97
depuis £282,97
Cette pièce remplace la pièce numéro 105053 que nous avons en stock - et 5 plus. Cliquez pour voir les détails
# 025
MPN: 108746
DOUILLE DE BARRE ANTI-ROULIS AVANT
GTB uniquement (GTS utilise 108748)
depuis £24,84
depuis £24,84
# 026
MPN: 106577
COUSSIN POUR CANNE
depuis £11,97
depuis £11,97
# 027
MPN: 12575621
NOIX
depuis £1,35
depuis £1,35
# 028
MPN: 133944
ROTULE INFÉRIEURE
depuis £50,00
depuis £50,00
Cette pièce remplace le numéro de pièce 114462 - et 13 plus. Cliquez pour voir les détails
# 029
MPN: 148020
NOIX
depuis £2,26
depuis £2,26
Cette pièce remplace le numéro de pièce 102825 - et 3 plus. Cliquez pour voir les détails
# 030
MPN: 127809
LIAISON DE TIGE
depuis £126,80
depuis £126,80
# 031
MPN: 105434
CALE
Montage possible
depuis £20,37
depuis £20,37
# 032
MPN: 100984
ŒILLET POUR TIGE STABILISATRICE
depuis £6,56
depuis £6,56
Cette pièce remplace le numéro de pièce 126097 - et 1 plus. Cliquez pour voir les détails
# 033
MPN: 108998
TUBE D'ESPACEMENT
depuis £28,89
depuis £28,89
# 034
MPN: 117730
Rondelle
depuis £7,88
depuis £7,88
# 035
MPN: 116280
ROTULE SUPÉRIEURE
depuis £42,00
depuis £42,00
Cette pièce remplace le numéro de pièce 101441 - et 17 plus. Cliquez pour voir les détails
