Eurospares-part-diagram-049.webp)
049 - Système hydraulique de freinage (variantes pour la version RHD)
Ferrari 328 (1985) Brake Hydraulic System (Variants for RHD Version) Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 108526

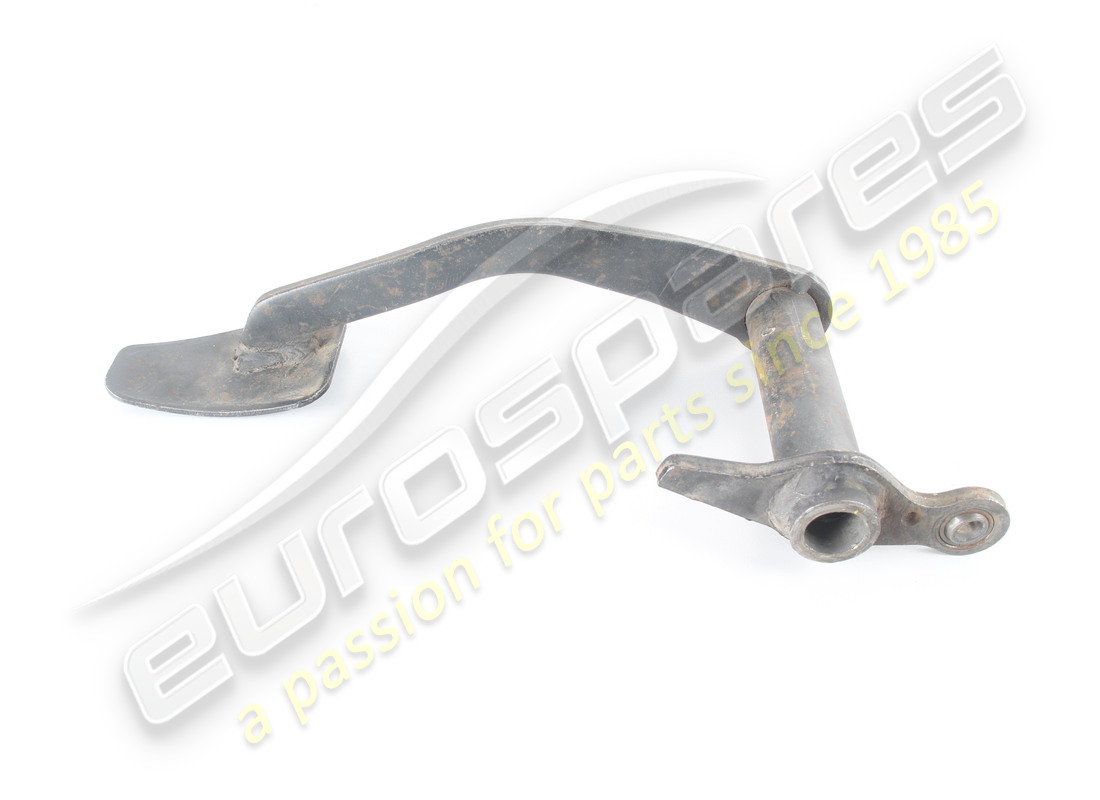

PÉDALE DE FREIN
depuis £230,92
depuis £230,92
# 002
MPN: 106950
COUVERCLE DE PÉDALE
depuis £11,89
depuis £11,89
# 003
MPN: 104895
RESSORT DE RAPPEL
depuis £3,04
depuis £3,04
# 004
MPN: 104896
ÉPINGLE
depuis £15,22
depuis £15,22
# 005
MPN: 103163
BUISSON
depuis £2,93
depuis £2,93
# 006
MPN: 106083
CALE
depuis £0,71
depuis £0,71
# 007
MPN: 106081
ÉPINGLE
depuis £24,37
depuis £24,37
Cette pièce remplace le numéro de pièce 104906 - et 3 plus. Cliquez pour voir les détails
# 008
MPN: 108313
LEVIER
depuis £34,69
depuis £34,69
Cette pièce remplace le numéro de pièce 107205 - et 5 plus. Cliquez pour voir les détails
# 009
MPN: 100787
BUISSON
depuis £5,48
depuis £5,48
Cette pièce remplace le numéro de pièce 101315 - et 1 plus. Cliquez pour voir les détails
# 010
MPN: 106082
ANNEAU
Remplacement
Remplacement
# 011
MPN: 108382
ESPACEUR
depuis £8,49
depuis £8,49
# 012
MPN: 11066875
BAGUE SEEGER
Remplacement
Remplacement
# 013
MPN: 120233
SERVO DE VIDE DE TUYAU POUR CLAPET ANTI-RETOUR
depuis £96,27
depuis £96,27
# 014
MPN: 100424
ROTULE
depuis £41,51
depuis £41,51
# 015
MPN: 106084
Rondelle
depuis £5,61
depuis £5,61
# 016
MPN: 104910
FOURCHE, FILETAGE GAUCHE
depuis £4,22
depuis £4,22
# 017
MPN: 104911
FOURCHE, FILETAGE DROIT
depuis £10,33
depuis £10,33
# 018
MPN: 104912
AJUSTER
depuis £9,79
depuis £9,79
# 019
MPN: 11690911
ÉCROU, FILETAGE À GAUCHE
depuis £0,97
depuis £0,97
# 020
MPN: 10788711
ECROU, FILETAGE DROIT
depuis £0,39
depuis £0,39
Cette pièce remplace la pièce numéro 100965 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 021
MPN: 10033411
ÉPINGLE
depuis £42,00
depuis £42,00
Cette pièce remplace le numéro de pièce 10033441 - et 3 plus. Cliquez pour voir les détails
# 022
MPN: 103167
Rondelle
depuis £1,94
depuis £1,94
# 023
MPN: 10796301
GOUPILLE FENDUE
depuis £0,71
depuis £0,71
# 024
MPN: 151471
SERVO ET POMPE DE FREIN LHD
depuis £1 200,00
depuis £1 200,00
Cette pièce remplace le numéro de pièce 133568 - et 7 plus. Cliquez pour voir les détails
# 025
MPN: 16104411
NOIX
depuis £0,47
depuis £0,47
# 026
MPN: 12601371
Rondelle
Remplacement
Remplacement
# 027
MPN: 101663
COMMUTATEUR DE FEU STOP (2 BORNES)
depuis £23,05
depuis £23,05
Cette pièce remplace le numéro de pièce 4177124 - et 13 plus. Cliquez pour voir les détails
# 028
MPN: 10791211
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10791215 - et 1 plus. Cliquez pour voir les détails
# 029
MPN: 101662
NOIX
depuis £2,53
depuis £2,53
Cette pièce remplace le numéro de pièce 660523
# 030
MPN: 13000390
SERRER
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
