006 - Culasse (gauche)

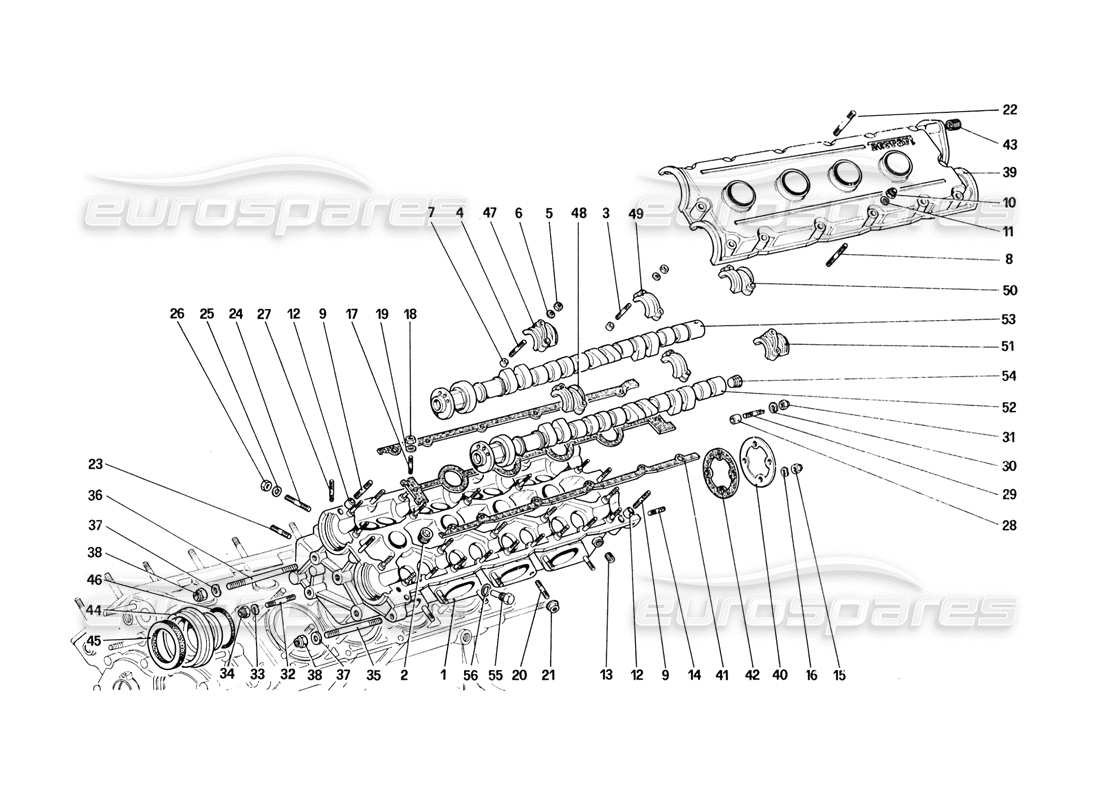

Ferrari 328 (1988) Cylinder Head (Left) Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 127491
Culasse gauche
Avec culasse complète no. 131892
Remplacement
Remplacement
# 001
MPN: 127491
Culasse gauche
Avec culasse complète no. 131890
Remplacement
Remplacement
# 001
MPN: 131890
CULASSE GAUCHE, COMPLÈTE
Pas pour les États-Unis et la CH
depuis £2 222,69
depuis £2 222,69
Cette pièce remplace le numéro de pièce 127490
# 001
MPN: 131892
CULASSE GAUCHE, COMPLÈTE
Pas pour les États-Unis et la CH
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 127491
# 002
MPN: 127635
PRISE
depuis £1,51
depuis £1,51
Cette pièce remplace le numéro de pièce 183447
# 003
MPN: 102735
GOUJON POUR BOUCHONS INTERMÉDIAIRES
depuis £16,61
depuis £16,61
Cette pièce remplace le numéro de pièce 4146561
# 004
MPN: 102754
GOUJON POUR BOUCHONS EXTÉRIEURS
depuis £5,00
depuis £5,00
# 005
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 006
MPN: 11197773
Rondelle
Remplacement
Remplacement
# 007
MPN: 102725
GOUJON
depuis £0,59
depuis £0,59
# 008
MPN: 13541621
GOUJON
Remplacement
Remplacement
# 009
MPN: 13541721
GOUJON
Remplacement
Remplacement
# 010
MPN: 100044
ÉCROU AUTO-BLOQUANT
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 151230
# 011
MPN: 11197774
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 012
MPN: 102725
GOUJON
depuis £0,67
depuis £0,67
# 013
MPN: 14326150
BOUCHON FILETÉ
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 12326150
# 014
MPN: 11500321
GOUJON
Remplacement
Remplacement
# 015
MPN: 12575411
NOIX
Remplacement
Remplacement
# 016
MPN: 12601271
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 103372 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 13543324
GOUJON
depuis £0,89
depuis £0,89
Cette pièce remplace le numéro de pièce 13543321
# 018
MPN: 16100824
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 019
MPN: 11198074
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 020
MPN: 12354524
GOUJON DE SÉCURISATION COLLECTEUR D'ÉCHAPPEMENT
depuis £16,50
depuis £16,50
Cette pièce remplace le numéro de pièce 12354521
# 021
MPN: 114748
NOIX
depuis £9,37
depuis £9,37
# 022
MPN: 13541721
GOUJON
Remplacement
Remplacement
# 023
MPN: 13541621
GOUJON COURT
Remplacement
Remplacement
# 024
MPN: 13541721
GOUJON LONG
Remplacement
Remplacement
# 025
MPN: 11197773
Rondelle
Remplacement
Remplacement
# 026
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 027
MPN: 13543521
GOUJON POUR FIXATION COLLECTEUR D'ASPIRATION
Partie avant
Remplacement
Remplacement
# 028
MPN: 102725
GOUJON
depuis £0,67
depuis £0,67
# 029
MPN: 11500521
GOUJON DE FIXATION SUPPORT BOUCHON DISTRIBUTEUR
depuis £1,85
depuis £1,85
# 030
MPN: 11197773
Rondelle
Remplacement
Remplacement
# 031
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 032
MPN: 13543721
GOUJON
Remplacement
Remplacement
# 033
MPN: 12601371
Rondelle
Remplacement
Remplacement
# 034
MPN: 16104411
NOIX
depuis £0,53
depuis £0,53
# 035
MPN: 13953421
GOUJON
depuis £2,71
depuis £2,71
# 035
MPN: 13953821
COUVERCLE DE SÉCURISATION DES GOUJONS PAS POUR NOUS
depuis £1,41
depuis £1,41
# 036
MPN: 115237
GOUJON DE FIXATION CARTER MOTEUR ET SUPPORT COMPRESSEUR - POUR NOUS
depuis £9,20
depuis £9,20
Cette pièce remplace le numéro de pièce 107923
# 036
MPN: 13451821
GOUJON À FIXER. SUPPORT DE CARTER MOTEUR ET COMPRESSEUR - PAS POUR NOUS
depuis £2,81
depuis £2,81
# 037
MPN: 107993
Rondelle
depuis £16,35
depuis £16,35
# 037
MPN: 14496621
Rondelle
Remplacement
Remplacement
# 038
MPN: 12574521
NOIX
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 12574511
# 039
MPN: 111565
COUVERCLE DE CULASSE GAUCHE, COMPLET - AVEC CULASSE COMPLÈTE
Cette pièce remplace le numéro de pièce 144972
# 039
MPN: 117221
COUVERCLE GAUCHE - AVEC COUVERCLE COMPLET
depuis £395,00
depuis £395,00
# 040
MPN: 103796
CAPOT ARRIÈRE
depuis £167,71
depuis £167,71
# 041
MPN: 132917
JOINT - POUR C8
Remplacement
Remplacement
# 041
MPN: 150084
JOINT GAUCHE
Utilisation alternative – FCCG001 Ensemble de cache-cames
depuis £28,47
depuis £28,47
Cette pièce remplace le numéro de pièce 117264 - et 1 plus. Cliquez pour voir les détails
# 042
MPN: 150075
JOINT - PAS POUR C8
depuis £16,49
depuis £16,49
Cette pièce remplace le numéro de pièce 104694 - et 1 plus. Cliquez pour voir les détails
# 043
MPN: 13525470
HÉLI - BOBINE
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 107333
# 044
MPN: 144973
COUVERTURE
depuis £370,72
depuis £370,72
Cette pièce remplace le numéro de pièce 117257 - et 1 plus. Cliquez pour voir les détails
# 045
MPN: 163987
BAGUE D'ÉTANCHÉITÉ
depuis £9,95
depuis £9,95
Cette pièce remplace le numéro de pièce 136526
# 046
MPN: 117275
BAGUE D'ÉTANCHÉITÉ
depuis £2,93
depuis £2,93
# 047
MPN: 117042
BOUCHON AVANT CÔTÉ ADMISSION - AVEC CULASSE COMPLÈTE
depuis £93,67
depuis £93,67
# 048
MPN: 117041
BOUCHON AVANT CÔTÉ ÉCHAPPEMENT - AVEC CULASSE COMPLÈTE
depuis £96,17
depuis £96,17
# 049
MPN: 126811
BOUCHON INTERMÉDIAIRE - AVEC CULASSE COMPLÈTE
# 050
MPN: 126202
BOUCHON ARRIÈRE CÔTÉ ADMISSION - AVEC CULASSE COMPLÈTE
# 051
MPN: 126203
BOUCHON ARRIÈRE CÔTÉ ÉCHAPPEMENT - AVEC CULASSE COMPLÈTE
# 052
MPN: 126558
ARBRE A CAMES D'ECHAPPEMENT GAUCHE COMPLET
depuis £670,07
depuis £670,07
Cette pièce remplace la pièce numéro 126557 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 053
MPN: 126188
ARBRE À CAMES D'ADMISSION GAUCHE COMPLET
depuis £670,07
depuis £670,07
Cette pièce remplace le numéro de pièce 126187 - et 1 plus. Cliquez pour voir les détails
# 054
MPN: 10269750
PRISE
depuis £1,03
depuis £1,03
Cette pièce remplace le numéro de pièce 95184
# 055
MPN: 127545
PRISE - PAS POUR NOUS ET CH
depuis £23,07
depuis £23,07
# 056
MPN: 10257060
JOINT - PAS POUR NOUS ET CH
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10253060 - et 2 plus. Cliquez pour voir les détails
-part-diagram-007.webp "FERRARI 328 (1988) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 328 (1988) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 328 (1988) INJECTION D'AIR (POUR LES VERSIONS CH86 ET CH87) SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 328 (1988) INJECTION D'AIR (POUR LES ÉTATS-UNIS ET LA VERSION CH88) SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 328 (1988) SYSTÈME DE CONTRÔLE DES ÉMISSIONS ANTI-ÉVAPORATION (POUR LES ÉTATS-UNIS - VERSION SA ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 328 (1988) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 328 (1988) CONDUITES DE DISTRIBUTEURS DE CARBURANT (PAS POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 328 (1988) CONDUITES DE DISTRIBUTEURS DE CARBURANT (POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 328 (1988) CONDUITES DE DISTRIBUTEURS DE CARBURANT (POUR LA VERSION CH88) SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 328 (1988) ADMISSION D'AIR ET COLLECTEURS SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 328 (1988) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 328 (1988) SYSTÈME D'ÉCHAPPEMENT (PAS POUR LES VERSIONS US - SA - CH87 ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 328 (1988) SYSTÈME D'ÉCHAPPEMENT (POUR VERSIONS US - SA - CH87 ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 328 (1988) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 328 (1988) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 328 (1988) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 328 (1988) POMPE À EAU ET TUYAUTERIE SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 328 (1988) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 328 (1988) COMMANDE DE DÉBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 328 (1988) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 328 (1988) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET POMPE À HUILE SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 328 (1988) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 328 (1988) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 328 (1988) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 328 (1988) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 328 (1988) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 328 (1988) PÉDALIER - COMMANDES DE FREIN ET D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 328 (1988) SYSTÈME DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 328 (1988) SYSTÈME ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 328 (1988) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 328 (1988) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 328 (1988) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 328 (1988) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 328 (1988) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 328 (1988) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 328 (1988) SUSPENSION AVANT - TRIANGLES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 328 (1988) SUSPENSION AVANT – TRIANGLES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE - TRIANGLES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE – TRIANGLES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 328 (1988) ROUES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 328 (1988) ROUES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-052.webp "FERRARI 328 (1988) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-053.webp "FERRARI 328 (1988) SYSTÈME DE PRODUCTION D'ÉLECTRICITÉ SCHÉMA DES PIÈCES")
-part-diagram-054.webp "FERRARI 328 (1988) COMPRESSEUR ET COMMANDES DE CLIMATISATION (PAS POUR LES VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-055.webp "FERRARI 328 (1988) COMPRESSEUR ET COMMANDES DE CLIMATISATION (POUR VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-056.webp "FERRARI 328 (1988) TROUSSE À OUTILS ET HOUSSE DE VOITURE SCHÉMA DES PIÈCES")
-part-diagram-057.webp "FERRARI 328 (1988) COMMANDE DES GAZ (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-058.webp "FERRARI 328 (1988) PÉDALIER - COMMANDE D'EMBRAYAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-059.webp "FERRARI 328 (1988) PÉDALIER - COMMANDE D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-060.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-061.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 328 (1988) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 328 (1988) PARE-CHOCS AVANT SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 328 (1988) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 328 (1988) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 328 (1988) COQUE DE CARROSSERIE – ÉLÉMENTS INTÉRIEURS (PAS POUR AUS – US – SA – J – CH87 – CH88) SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 328 (1988) BODY SHELL - ÉLÉMENTS INTERNES (POUR AUS ET CH87 ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 328 (1988) CARROSSERIE - ÉLÉMENTS INTÉRIEURS (POUR US - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 328 (1988) ISOLATION DE L'HABITACLE ET DES BAGAGES (JUSQU'AU VÉHICULE N° 66965 - PAS POUR LES ÉTATS-UNIS - AUS - CH87 - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 328 (1988) ISOLATION DES BAGAGES ET DE L'HABITACLE (À PARTIR DE LA VOITURE N° 66967 - PAS POUR LES ÉTATS-UNIS - AUS - CH87 - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 328 (1988) ISOLATION DES BAGAGES ET DE L'HABITACLE (POUR US - AUS - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 328 (1988) ISOLATION DES BAGAGES ET DE L'HABITACLE (POUR CH87 À CH88) SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 328 (1988) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 328 (1988) CAPOT ARRIÈRE ET REVÊTEMENT DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 328 (1988) PORTES (JUSQU'À LA VOITURE N° 71595) SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 328 (1988) PORTES (À PARTIR DE LA VOITURE N° 71597) SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 328 (1988) PORTES (À PARTIR DE LA VOITURE N° 71597) SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 328 (1988) PORTES (À PARTIR DE LA VOITURE N° 75929) SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI 328 (1988) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI 328 (1988) GARNITURES INTÉRIEURES, ACCESSOIRES ET SIÈGES SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI 328 (1988) SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI 328 (1988) TUNNEL ET TOIT SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI 328 (1988) TABLEAU DE BORD (JUSQU'AU VÉHICULE N° 71595) SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI 328 (1988) TABLEAU DE BORD (À PARTIR DE LA VOITURE N° 71597) SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI 328 (1988) INSTRUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-125.webp "FERRARI 328 (1988) SYSTÈME ÉLECTRIQUE - CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-126.webp "FERRARI 328 (1988) TABLEAUX ÉLECTRIQUES SCHÉMA DES PIÈCES")
-part-diagram-127.webp "FERRARI 328 (1988) LUMIÈRES EXTERNES ET MOULURES SCHÉMA DES PIÈCES")
-part-diagram-128.webp "FERRARI 328 (1988) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-129.webp "FERRARI 328 (1988) ESSUIE-GLACE, RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-130.webp "FERRARI 328 (1988) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-131.webp "FERRARI 328 (1988) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 328 (1988) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 328 (1988) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 328 (1988) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI 328 (1988) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 328 (1988) CULASSE (DROITE) SCHÉMA DES PIÈCES")
