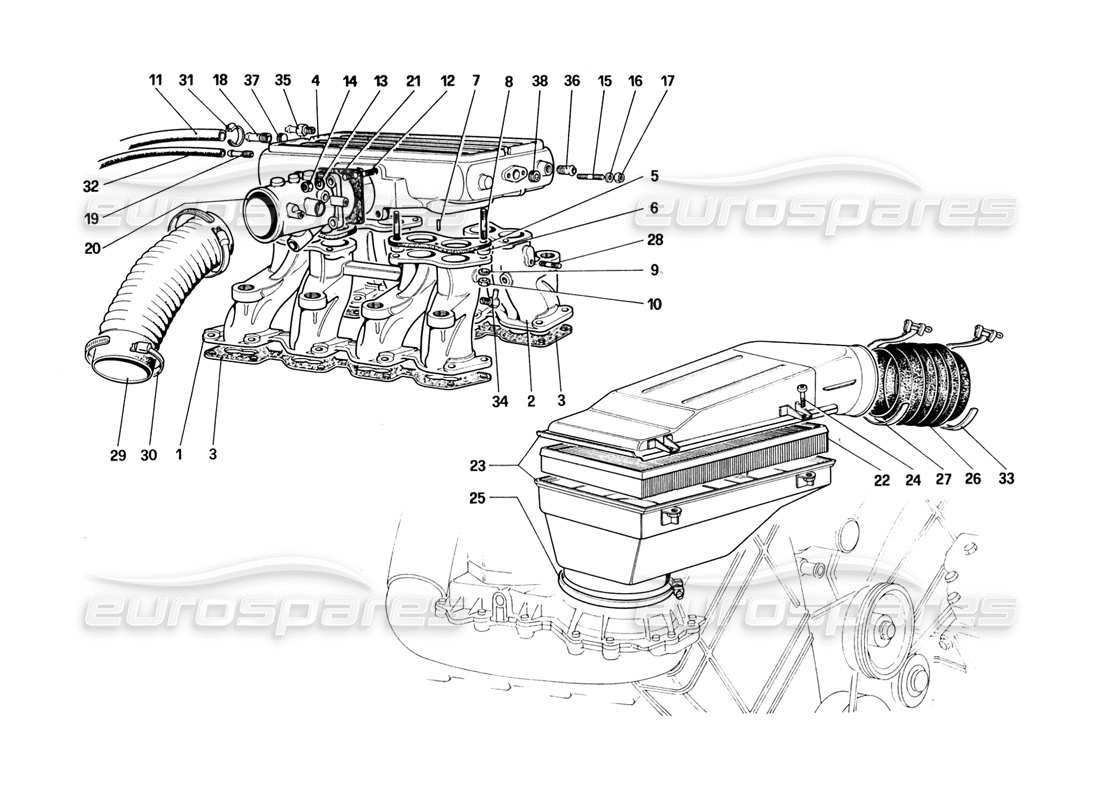

016 - Admission d'air et collecteurs
Ferrari 328 (1988) Air Intake and Manifolds Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 128034
COLLECTEUR D'ADMISSION, DROIT COMPLET - POUR NOUS
depuis £860,23
depuis £860,23
# 001
MPN: 128199
COLLECTEUR D'ADMISSION, DROIT COMPLET - PAS POUR NOUS ET C8
depuis £463,17
depuis £463,17
# 001
MPN: 135032
COLLECTEUR D'ADMISSION, DROIT COMPLET - POUR C8
depuis £546,58
depuis £546,58
# 002
MPN: 128035
COLLECTEUR D'ADMISSION, GAUCHE COMPLET - POUR NOUS
depuis £744,98
depuis £744,98
# 002
MPN: 128201
COLLECTEUR D'ADMISSION, GAUCHE COMPLET - PAS POUR NOUS ET C8
depuis £463,17
depuis £463,17
# 002
MPN: 135033
COLLECTEUR D'ADMISSION GAUCHE COMPLET - POUR CS
depuis £819,08
depuis £819,08
# 003
MPN: 135093
JOINT - POUR C8
depuis £3,84
depuis £3,84
Cette pièce remplace le numéro de pièce 117262
# 004
MPN: 127097
(B) CORPS, DISTRIBUTION D'AIR AUX COLLECTEURS COMPLETS - PAS POUR NOUS
depuis £238,14
depuis £238,14
Cette pièce remplace le numéro de pièce 128023 - et 3 plus. Cliquez pour voir les détails
# 004
MPN: 127544
(B) CORPS DE REPARTITION D'AIR AUX COLLECTEURS - COMPLET - POUR NOUS
depuis £314,08
depuis £314,08
# 004
MPN: 128023
CORPS POUR L'ADMINISTRATION D'AIR AUX COLLECTEURS - AVEC ASSEMBLAGE NO. 127097
Remplacement
Remplacement
# 004
MPN: 128023
CORPS POUR L'ADMINISTRATION D'AIR AUX COLLECTEURS - AVEC ASSEMBLAGE NO. 136434
Remplacement
Remplacement
# 004
MPN: 128203
CORPS POUR L'ADMINISTRATION D'AIR AUX COLLECTEURS - AVEC ASSEMBLAGE NO. 127544
Remplacement
Remplacement
# 004
MPN: 134873
CORPS POUR L'ADMINISTRATION D'AIR AUX COLLECTEURS - AVEC ASSEMBLAGE NO. 135133
Remplacement
Remplacement
# 004
MPN: 134873
CORPS POUR L'ADMINISTRATION D'AIR AUX COLLECTEURS - AVEC ASSEMBLAGE NO. 136435
Remplacement
Remplacement
# 004
MPN: 135133
(B) CORPS, DISTRIBUTION D'AIR AUX COLLECTEURS COMPLETS - POUR C8
depuis £819,08
depuis £819,08
Cette pièce remplace le numéro de pièce 134873
# 004
MPN: 136434
(A) CORPS, DISTRIBUTION D'AIR AUX COLLECTEURS COMPLETS - PAS POUR NOUS
depuis £572,95
depuis £572,95
# 004
MPN: 136435
(A) CORPS, DISTRIBUTION D'AIR AUX COLLECTEURS COMPLETS - POUR C8
depuis £572,95
depuis £572,95
# 005
MPN: 114983
joint
depuis £19,49
depuis £19,49
# 006
MPN: 114984
ESPACEUR
depuis £12,33
depuis £12,33
# 007
MPN: 10331111
CHEVILLE DE CENTRAGE
depuis £22,58
depuis £22,58
# 008
MPN: 13543521
GOUJON
Remplacement
Remplacement
# 009
MPN: 11198074
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 010
MPN: 16100824
NOIX
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 011
MPN: 107982
TUYAU SERVO
depuis £8,07
depuis £8,07
Cette pièce remplace le numéro de pièce 107041 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 13541124
GOUJON
depuis £12,54
depuis £12,54
Cette pièce remplace le numéro de pièce 13541121
# 013
MPN: 12601271
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 103372 - et 1 plus. Cliquez pour voir les détails
# 014
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
# 015
MPN: 13540821
GOUJON - POUR C8
Remplacement
Remplacement
# 015
MPN: 13541621
GARÇON - PAS POUR C8
Remplacement
Remplacement
# 015
MPN: 14305724
VIS - À PARTIR DE LA VOITURE NO. 76347
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11567624 - et 2 plus. Cliquez pour voir les détails
# 016
MPN: 12601271
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 103372 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
# 018
MPN: 103870
(B) RACCORD POUR SERVO D'ADMISSION - DÉPRESSION DES FREINS
depuis £40,05
depuis £40,05
Cette pièce remplace le numéro de pièce 4082627
# 019
MPN: 113652
MAMELON POUR DEPRESSION SUR LA STATION D'ALLUMAGE CENTRALE
depuis £2,90
depuis £2,90
# 020
MPN: 127163
CORPS DE PAPILLON - PAS DE RECHANGE AVEC L'ASSEMBLAGE NO. 128956
Remplacement
Remplacement
# 020
MPN: 127899
CORPS DE PAPILLON - PAS DE RECHANGE AVEC L'ASSEMBLAGE NO. 128957
Remplacement
Remplacement
# 020
MPN: 128956
CORPS DE PAPILLON COMPLET PAS POUR NOUS ET C8
depuis £539,10
depuis £539,10
Cette pièce remplace le numéro de pièce 127161 - et 5 plus. Cliquez pour voir les détails
# 020
MPN: 128957
CORPS DE PAPILLON COMPLET POUR NOUS
depuis £700,89
depuis £700,89
Cette pièce remplace le numéro de pièce 127899 - et 1 plus. Cliquez pour voir les détails
# 020
MPN: 134980
CORPS DE PAPILLON - PAS DE RECHANGE AVEC L'ASSEMBLAGE NO. 134985
Remplacement
Remplacement
# 020
MPN: 134985
CORPS DE PAPILLON COMPLET POUR CS
depuis £725,20
depuis £725,20
Cette pièce remplace le numéro de pièce 134980 - et 1 plus. Cliquez pour voir les détails
# 021
MPN: 135098
JOINT - PAS POUR C8
depuis £5,10
depuis £5,10
Cette pièce remplace le numéro de pièce 115038 - et 1 plus. Cliquez pour voir les détails
# 021
MPN: 135098
JOINT - POUR C8
depuis £5,10
depuis £5,10
Cette pièce remplace le numéro de pièce 115038 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 118006
FILTRE À AIR
depuis £15,74
depuis £15,74
# 023
MPN: 118313
ADMISSION D'AIR - PAS POUR NOUS - C7AND C8 JUSQU'À LA VOITURE NO. 78068
depuis £413,94
depuis £413,94
# 023
MPN: 121736
ENTRÉE D'AIR
Pour nous
depuis £414,75
depuis £414,75
# 023
MPN: 132874
ADMISSION D'AIR - POUR C7 ET C8 - JUSQU'À LA VOITURE NO. 78068
depuis £759,76
depuis £759,76
# 023
MPN: 137576
ADMISSION D'AIR - POUR C7 ET C8 - À PARTIR DE LA VOITURE NO. 78069
depuis £578,70
depuis £578,70
# 023
MPN: 137780
ADMISSION D'AIR - POUR NOUS - À PARTIR DE LA VOITURE NO. 78069
depuis £580,94
depuis £580,94
# 023
MPN: 137781
PRISE D'AIR - PAS POUR NOUS - C7 ET C8 - À PARTIR DE LA VOITURE NO. 78069
depuis £394,11
depuis £394,11
# 024
MPN: 14305426
VIS
Remplacement
Remplacement
# 025
MPN: 138982
SERRER
depuis £9,90
depuis £9,90
# 026
MPN: 114019
MANCHE
depuis £45,92
depuis £45,92
# 026
MPN: 136008
MANCHE
# 027
MPN: 10292390
CLIP DU JUBILÉ
depuis £3,94
depuis £3,94
# 028
MPN: 11500021
SUD
depuis £9,50
depuis £9,50
# 029
MPN: 118310
TUYAU DE SUPPORT D'ACCÉLÉRATEUR
depuis £288,77
depuis £288,77
Cette pièce remplace le numéro de pièce 114850 - et 1 plus. Cliquez pour voir les détails
# 030
MPN: 12174990
SERRER
Remplacement
Remplacement
# 031
MPN: 13000390
SERRER
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 032
MPN: 128305
TUYAU D'ASPIRATION DIGIPLEX
depuis £37,64
depuis £37,64
Cette pièce remplace la pièce numéro 129969 que nous avons en stock
# 033
MPN: 10301890
PINCE - POUR C7 ET C9 Q = 2 JUSQU'AU N° DE VOITURE. 78068
Remplacement
Remplacement
# 034
MPN: 128016
SYNDICAT - POUR NOUS
depuis £5,70
depuis £5,70
# 035
MPN: 119465
MAMELON POUR AC PAS POUR NOUS
depuis £10,74
depuis £10,74
# 035
MPN: 119466
MAMELON POUR BLOW-BY ET AC PAS POUR NOUS
depuis £16,48
depuis £16,48
# 036
MPN: 128208
UNION - PAS POUR NOUS ET SA
depuis £8,14
depuis £8,14
# 037
MPN: 10269550
(UNE FICHE
depuis £1,66
depuis £1,66
# 038
MPN: 163528
(A) FICHE - POUR C8
depuis £2,44
depuis £2,44
Cette pièce remplace le numéro de pièce 10268450 - et 1 plus. Cliquez pour voir les détails
-part-diagram-017.webp "FERRARI 328 (1988) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 328 (1988) SYSTÈME D'ÉCHAPPEMENT (PAS POUR LES VERSIONS US - SA - CH87 ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 328 (1988) SYSTÈME D'ÉCHAPPEMENT (POUR VERSIONS US - SA - CH87 ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 328 (1988) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 328 (1988) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 328 (1988) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 328 (1988) POMPE À EAU ET TUYAUTERIE SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 328 (1988) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 328 (1988) COMMANDE DE DÉBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 328 (1988) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 328 (1988) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET POMPE À HUILE SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 328 (1988) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 328 (1988) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 328 (1988) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 328 (1988) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 328 (1988) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 328 (1988) PÉDALIER - COMMANDES DE FREIN ET D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 328 (1988) SYSTÈME DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 328 (1988) SYSTÈME ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 328 (1988) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 328 (1988) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 328 (1988) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 328 (1988) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 328 (1988) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 328 (1988) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 328 (1988) SUSPENSION AVANT - TRIANGLES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 328 (1988) SUSPENSION AVANT – TRIANGLES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE - TRIANGLES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE – TRIANGLES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 328 (1988) ROUES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 328 (1988) ROUES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-052.webp "FERRARI 328 (1988) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-053.webp "FERRARI 328 (1988) SYSTÈME DE PRODUCTION D'ÉLECTRICITÉ SCHÉMA DES PIÈCES")
-part-diagram-054.webp "FERRARI 328 (1988) COMPRESSEUR ET COMMANDES DE CLIMATISATION (PAS POUR LES VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-055.webp "FERRARI 328 (1988) COMPRESSEUR ET COMMANDES DE CLIMATISATION (POUR VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-056.webp "FERRARI 328 (1988) TROUSSE À OUTILS ET HOUSSE DE VOITURE SCHÉMA DES PIÈCES")
-part-diagram-057.webp "FERRARI 328 (1988) COMMANDE DES GAZ (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-058.webp "FERRARI 328 (1988) PÉDALIER - COMMANDE D'EMBRAYAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-059.webp "FERRARI 328 (1988) PÉDALIER - COMMANDE D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-060.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-061.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 328 (1988) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 328 (1988) PARE-CHOCS AVANT SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 328 (1988) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 328 (1988) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 328 (1988) COQUE DE CARROSSERIE – ÉLÉMENTS INTÉRIEURS (PAS POUR AUS – US – SA – J – CH87 – CH88) SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 328 (1988) BODY SHELL - ÉLÉMENTS INTERNES (POUR AUS ET CH87 ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 328 (1988) CARROSSERIE - ÉLÉMENTS INTÉRIEURS (POUR US - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 328 (1988) ISOLATION DE L'HABITACLE ET DES BAGAGES (JUSQU'AU VÉHICULE N° 66965 - PAS POUR LES ÉTATS-UNIS - AUS - CH87 - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 328 (1988) ISOLATION DES BAGAGES ET DE L'HABITACLE (À PARTIR DE LA VOITURE N° 66967 - PAS POUR LES ÉTATS-UNIS - AUS - CH87 - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 328 (1988) ISOLATION DES BAGAGES ET DE L'HABITACLE (POUR US - AUS - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 328 (1988) ISOLATION DES BAGAGES ET DE L'HABITACLE (POUR CH87 À CH88) SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 328 (1988) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 328 (1988) CAPOT ARRIÈRE ET REVÊTEMENT DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 328 (1988) PORTES (JUSQU'À LA VOITURE N° 71595) SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 328 (1988) PORTES (À PARTIR DE LA VOITURE N° 71597) SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 328 (1988) PORTES (À PARTIR DE LA VOITURE N° 71597) SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 328 (1988) PORTES (À PARTIR DE LA VOITURE N° 75929) SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI 328 (1988) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI 328 (1988) GARNITURES INTÉRIEURES, ACCESSOIRES ET SIÈGES SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI 328 (1988) SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI 328 (1988) TUNNEL ET TOIT SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI 328 (1988) TABLEAU DE BORD (JUSQU'AU VÉHICULE N° 71595) SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI 328 (1988) TABLEAU DE BORD (À PARTIR DE LA VOITURE N° 71597) SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI 328 (1988) INSTRUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-125.webp "FERRARI 328 (1988) SYSTÈME ÉLECTRIQUE - CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-126.webp "FERRARI 328 (1988) TABLEAUX ÉLECTRIQUES SCHÉMA DES PIÈCES")
-part-diagram-127.webp "FERRARI 328 (1988) LUMIÈRES EXTERNES ET MOULURES SCHÉMA DES PIÈCES")
-part-diagram-128.webp "FERRARI 328 (1988) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-129.webp "FERRARI 328 (1988) ESSUIE-GLACE, RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-130.webp "FERRARI 328 (1988) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-131.webp "FERRARI 328 (1988) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 328 (1988) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 328 (1988) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 328 (1988) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI 328 (1988) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 328 (1988) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 328 (1988) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 328 (1988) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 328 (1988) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 328 (1988) INJECTION D'AIR (POUR LES VERSIONS CH86 ET CH87) SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 328 (1988) INJECTION D'AIR (POUR LES ÉTATS-UNIS ET LA VERSION CH88) SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 328 (1988) SYSTÈME DE CONTRÔLE DES ÉMISSIONS ANTI-ÉVAPORATION (POUR LES ÉTATS-UNIS - VERSION SA ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 328 (1988) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 328 (1988) CONDUITES DE DISTRIBUTEURS DE CARBURANT (PAS POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 328 (1988) CONDUITES DE DISTRIBUTEURS DE CARBURANT (POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 328 (1988) CONDUITES DE DISTRIBUTEURS DE CARBURANT (POUR LA VERSION CH88) SCHÉMA DES PIÈCES")
