022 - Système de refroidissement

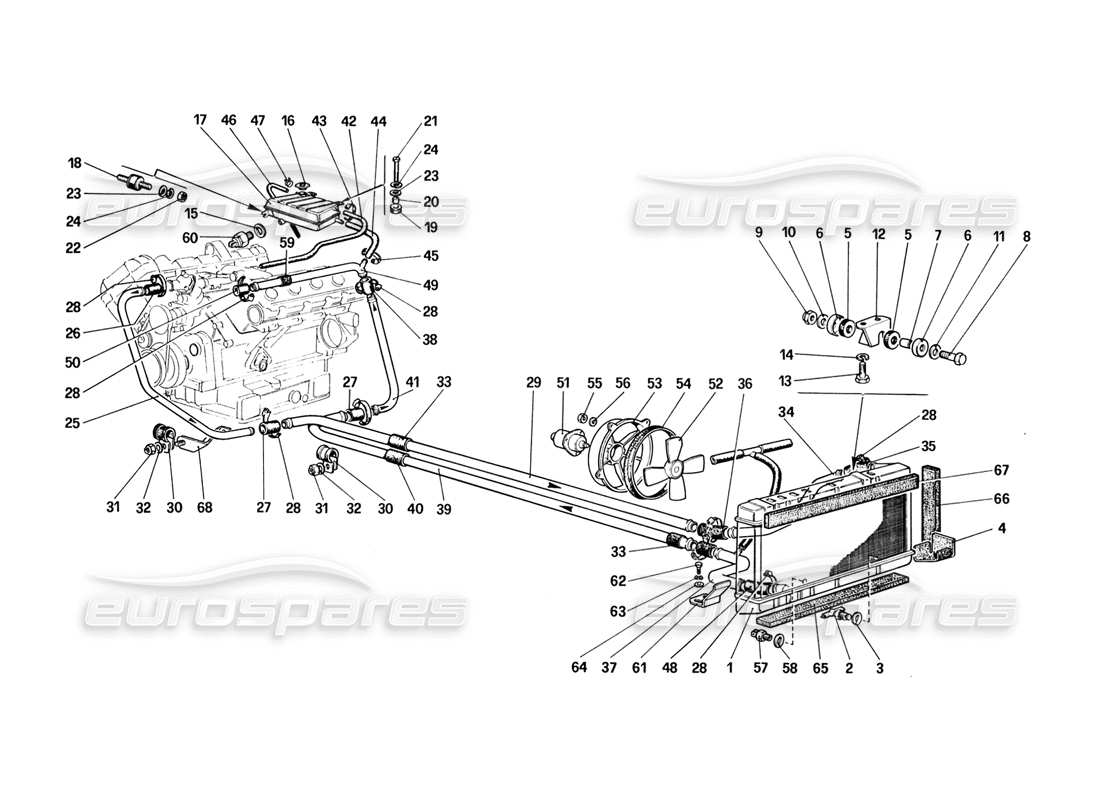

Ferrari 328 (1988) Cooling System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 126879
Radiateur à eau
depuis £2 531,56
depuis £2 531,56
# 002
MPN: 101488
ROBINET DE VIDANGE DE RADIATEUR
depuis £123,28
depuis £123,28
# 003
MPN: 101496
joint
depuis £3,20
depuis £3,20
# 004
MPN: 117994
CALE EN CAOUTCHOUC, AMORTISSEMENT DES VIBRATIONS
depuis £32,20
depuis £32,20
# 005
MPN: 107978
TAMPON
depuis £1,68
depuis £1,68
# 006
MPN: 107979
CASQUETTE
depuis £1,17
depuis £1,17
# 007
MPN: 107980
ESPACEUR
depuis £1,66
depuis £1,66
# 008
MPN: 16043821
VIS
depuis £0,71
depuis £0,71
# 009
MPN: 16104411
NOIX
depuis £0,53
depuis £0,53
# 010
MPN: 128010
Rondelle
depuis £2,16
depuis £2,16
# 011
MPN: 108292
Rondelle
depuis £5,28
depuis £5,28
# 012
MPN: 117995
support
depuis £21,47
depuis £21,47
# 013
MPN: 16043021
VIS
depuis £0,47
depuis £0,47
# 014
MPN: 11194071
Rondelle
Remplacement
Remplacement
# 015
MPN: 10260060
JOINT - POUR NOUS
depuis £0,79
depuis £0,79
# 016
MPN: 101499
BOUCHON DE PRESSION DE RADIATEUR
Bouchon rond 0.9 Barre
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 149165
# 016
MPN: 101499/C
BOUCHON DE PRESSION DE RADIATEUR
Bouchon de radiateur carré (0.9 BAR)
depuis £10,44
depuis £10,44
# 017
MPN: 120273
VASE D'EXPANSION
depuis £540,00
depuis £540,00
Cette pièce remplace le numéro de pièce 116589
# 017
MPN: 121647
VASE D'EXPANSION
Pour la version américaine et australienne
depuis £427,19
depuis £427,19
# 017
MPN: 130641
VASE D'EXPANSION - (SPEC. SUISSE)
depuis £376,63
depuis £376,63
# 018
MPN: 102947
VIBRATION - SUPPORT D'AMORTISSEMENT
depuis £7,45
depuis £7,45
Cette pièce remplace le numéro de pièce 102007 - et 14 plus. Cliquez pour voir les détails
# 019
MPN: 103549
BAGUE EN CAOUTCHOUC
depuis £0,74
depuis £0,74
# 020
MPN: 103550
ESPACEUR
depuis £28,08
depuis £28,08
Cette pièce remplace le numéro de pièce 4130913
# 021
MPN: 10902421
VIS
depuis £0,54
depuis £0,54
# 022
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 023
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473 - et 1 plus. Cliquez pour voir les détails
# 025
MPN: 106691
TUYAU ARRIÈRE, DROIT - POUR RHD UTILISER NO. 108053
Remplacement
Remplacement
# 026
MPN: 122817
MANCHE
Pour RHD, utilisez le numéro. 102956
depuis £23,77
depuis £23,77
Cette pièce remplace le numéro de pièce 121259
# 027
MPN: 105190
MANCHE
depuis £18,18
depuis £18,18
Cette pièce remplace le numéro de pièce 106364
# 028
MPN: 296782
SERRER
depuis £5,25
depuis £5,25
Cette pièce remplace le numéro de pièce 12174090
# 029
MPN: 108081
TUYAU CENTRAL DE LIVRAISON AU RADIATEUR - POUR UTILISATION RHD NO. 108082
depuis £301,68
depuis £301,68
# 030
MPN: 107002
SERRER
depuis £14,10
depuis £14,10
# 031
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
# 032
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 033
MPN: 105385
MANCHON AMORTISSEUR DE VIBRATIONS
depuis £28,33
depuis £28,33
# 034
MPN: 127393
LIVRAISON DU TUYAU AVANT AU RADIATEUR - APRÈS ÉPUISEMENT UTILISER LE NO. 137962 - POUR LE RHD, UTILISEZ LE N° : 137963
depuis £119,88
depuis £119,88
# 035
MPN: 122817
MANCHE
Pour RHD, utilisez le numéro. 102956
depuis £23,77
depuis £23,77
Cette pièce remplace le numéro de pièce 121259
# 036
MPN: 121258
MANCHE
depuis £21,01
depuis £21,01
Cette pièce remplace le numéro de pièce 10147087 - et 5 plus. Cliquez pour voir les détails
# 037
MPN: 118636
TUYAU DE RETOUR, AVANT - POUR RHD UTILISER NO. 109504
depuis £144,41
depuis £144,41
# 038
MPN: 121258
MANCHE
depuis £21,01
depuis £21,01
Cette pièce remplace le numéro de pièce 10147087 - et 5 plus. Cliquez pour voir les détails
# 039
MPN: 108082
TUYAU DE RETOUR, CENTRAL
depuis £83,34
depuis £83,34
# 040
MPN: 107465
MANCHON AMORTISSEUR DE VIBRATIONS
depuis £41,13
depuis £41,13
# 041
MPN: 118795
TUYAU ARRIÈRE, LH - POUR RHD, UTILISER NO. 120497
depuis £29,30
depuis £29,30
# 042
MPN: 122218
TUYAU DE RENIFLARD, MOTEUR VERS RÉSERVOIR D'EAU
depuis £27,27
depuis £27,27
Cette pièce remplace le numéro de pièce 103471 - et 1 plus. Cliquez pour voir les détails
# 043
MPN: 13000190
SERRER
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12178990 - et 1 plus. Cliquez pour voir les détails
# 044
MPN: 122221
TUYAU D'ALIMENTATION, VASE D'EXPANSION AU MOTEUR
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 115637
# 045
MPN: 13000490
SERRER
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10169090 - et 3 plus. Cliquez pour voir les détails
# 046
MPN: 126292
TUYAU DE RENIFLARD
depuis £136,47
depuis £136,47
# 047
MPN: 13423379
SERRER
depuis £0,71
depuis £0,71
# 048
MPN: 122817
MANCHE
Pour RHD, utilisez le numéro. 102956
depuis £23,77
depuis £23,77
Cette pièce remplace le numéro de pièce 121259
# 049
MPN: 115136
TUYAU ENTRE LES TÊTES
depuis £235,49
depuis £235,49
# 050
MPN: 122817
MANCHE
depuis £23,77
depuis £23,77
Cette pièce remplace le numéro de pièce 121259
# 051
MPN: 117546
MOTEUR DE VENTILATEUR ÉLECTRIQUE
depuis £463,62
depuis £463,62
# 052
MPN: 122953
VENTILATEUR
depuis £63,41
depuis £63,41
# 053
MPN: 60870300
CONVOYEUR
depuis £239,19
depuis £239,19
# 054
MPN: 126883
joint
depuis £5,96
depuis £5,96
# 055
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
# 056
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 057
MPN: 168008
THERMOCONTACT
depuis £49,95
depuis £49,95
Cette pièce remplace le numéro de pièce 101507 - et 1 plus. Cliquez pour voir les détails
# 058
MPN: 101508
joint
depuis £0,70
depuis £0,70
Cette pièce remplace le numéro de pièce 94706
# 059
MPN: 105385
MANCHE
depuis £28,33
depuis £28,33
# 060
MPN: 121777
THERMOSTAT - POUR NOUS
depuis £168,47
depuis £168,47
# 061
MPN: 130113
support
depuis £17,31
depuis £17,31
# 062
MPN: 10902211
VIS
depuis £0,51
depuis £0,51
# 063
MPN: 12646701
Rondelle
depuis £0,47
depuis £0,47
# 064
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 065
MPN: 60773400
joint
depuis £192,41
depuis £192,41
Cette pièce remplace le numéro de pièce 40231805 - et 1 plus. Cliquez pour voir les détails
# 066
MPN: 61980300
joint
depuis £18,19
depuis £18,19
# 067
MPN: 62369000
joint
depuis £41,21
depuis £41,21
# 068
MPN: 129642
SUPPORT - POUR NOUS
depuis £63,00
depuis £63,00
-part-diagram-023.webp "FERRARI 328 (1988) POMPE À EAU ET TUYAUTERIE SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 328 (1988) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 328 (1988) COMMANDE DE DÉBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 328 (1988) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 328 (1988) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET POMPE À HUILE SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 328 (1988) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 328 (1988) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 328 (1988) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 328 (1988) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 328 (1988) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 328 (1988) PÉDALIER - COMMANDES DE FREIN ET D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 328 (1988) SYSTÈME DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 328 (1988) SYSTÈME ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 328 (1988) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 328 (1988) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 328 (1988) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 328 (1988) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 328 (1988) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 328 (1988) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 328 (1988) SUSPENSION AVANT - TRIANGLES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 328 (1988) SUSPENSION AVANT – TRIANGLES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE - TRIANGLES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE – TRIANGLES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 328 (1988) ROUES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 328 (1988) ROUES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-052.webp "FERRARI 328 (1988) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-053.webp "FERRARI 328 (1988) SYSTÈME DE PRODUCTION D'ÉLECTRICITÉ SCHÉMA DES PIÈCES")
-part-diagram-054.webp "FERRARI 328 (1988) COMPRESSEUR ET COMMANDES DE CLIMATISATION (PAS POUR LES VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-055.webp "FERRARI 328 (1988) COMPRESSEUR ET COMMANDES DE CLIMATISATION (POUR VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-056.webp "FERRARI 328 (1988) TROUSSE À OUTILS ET HOUSSE DE VOITURE SCHÉMA DES PIÈCES")
-part-diagram-057.webp "FERRARI 328 (1988) COMMANDE DES GAZ (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-058.webp "FERRARI 328 (1988) PÉDALIER - COMMANDE D'EMBRAYAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-059.webp "FERRARI 328 (1988) PÉDALIER - COMMANDE D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-060.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-061.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 328 (1988) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 328 (1988) PARE-CHOCS AVANT SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 328 (1988) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 328 (1988) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 328 (1988) COQUE DE CARROSSERIE – ÉLÉMENTS INTÉRIEURS (PAS POUR AUS – US – SA – J – CH87 – CH88) SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 328 (1988) BODY SHELL - ÉLÉMENTS INTERNES (POUR AUS ET CH87 ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 328 (1988) CARROSSERIE - ÉLÉMENTS INTÉRIEURS (POUR US - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 328 (1988) ISOLATION DE L'HABITACLE ET DES BAGAGES (JUSQU'AU VÉHICULE N° 66965 - PAS POUR LES ÉTATS-UNIS - AUS - CH87 - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 328 (1988) ISOLATION DES BAGAGES ET DE L'HABITACLE (À PARTIR DE LA VOITURE N° 66967 - PAS POUR LES ÉTATS-UNIS - AUS - CH87 - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 328 (1988) ISOLATION DES BAGAGES ET DE L'HABITACLE (POUR US - AUS - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 328 (1988) ISOLATION DES BAGAGES ET DE L'HABITACLE (POUR CH87 À CH88) SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 328 (1988) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 328 (1988) CAPOT ARRIÈRE ET REVÊTEMENT DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 328 (1988) PORTES (JUSQU'À LA VOITURE N° 71595) SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 328 (1988) PORTES (À PARTIR DE LA VOITURE N° 71597) SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 328 (1988) PORTES (À PARTIR DE LA VOITURE N° 71597) SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 328 (1988) PORTES (À PARTIR DE LA VOITURE N° 75929) SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI 328 (1988) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI 328 (1988) GARNITURES INTÉRIEURES, ACCESSOIRES ET SIÈGES SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI 328 (1988) SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI 328 (1988) TUNNEL ET TOIT SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI 328 (1988) TABLEAU DE BORD (JUSQU'AU VÉHICULE N° 71595) SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI 328 (1988) TABLEAU DE BORD (À PARTIR DE LA VOITURE N° 71597) SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI 328 (1988) INSTRUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-125.webp "FERRARI 328 (1988) SYSTÈME ÉLECTRIQUE - CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-126.webp "FERRARI 328 (1988) TABLEAUX ÉLECTRIQUES SCHÉMA DES PIÈCES")
-part-diagram-127.webp "FERRARI 328 (1988) LUMIÈRES EXTERNES ET MOULURES SCHÉMA DES PIÈCES")
-part-diagram-128.webp "FERRARI 328 (1988) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-129.webp "FERRARI 328 (1988) ESSUIE-GLACE, RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-130.webp "FERRARI 328 (1988) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-131.webp "FERRARI 328 (1988) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 328 (1988) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 328 (1988) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 328 (1988) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI 328 (1988) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 328 (1988) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 328 (1988) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 328 (1988) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 328 (1988) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 328 (1988) INJECTION D'AIR (POUR LES VERSIONS CH86 ET CH87) SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 328 (1988) INJECTION D'AIR (POUR LES ÉTATS-UNIS ET LA VERSION CH88) SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 328 (1988) SYSTÈME DE CONTRÔLE DES ÉMISSIONS ANTI-ÉVAPORATION (POUR LES ÉTATS-UNIS - VERSION SA ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 328 (1988) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 328 (1988) CONDUITES DE DISTRIBUTEURS DE CARBURANT (PAS POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 328 (1988) CONDUITES DE DISTRIBUTEURS DE CARBURANT (POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 328 (1988) CONDUITES DE DISTRIBUTEURS DE CARBURANT (POUR LA VERSION CH88) SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 328 (1988) ADMISSION D'AIR ET COLLECTEURS SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 328 (1988) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 328 (1988) SYSTÈME D'ÉCHAPPEMENT (PAS POUR LES VERSIONS US - SA - CH87 ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 328 (1988) SYSTÈME D'ÉCHAPPEMENT (POUR VERSIONS US - SA - CH87 ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 328 (1988) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 328 (1988) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
