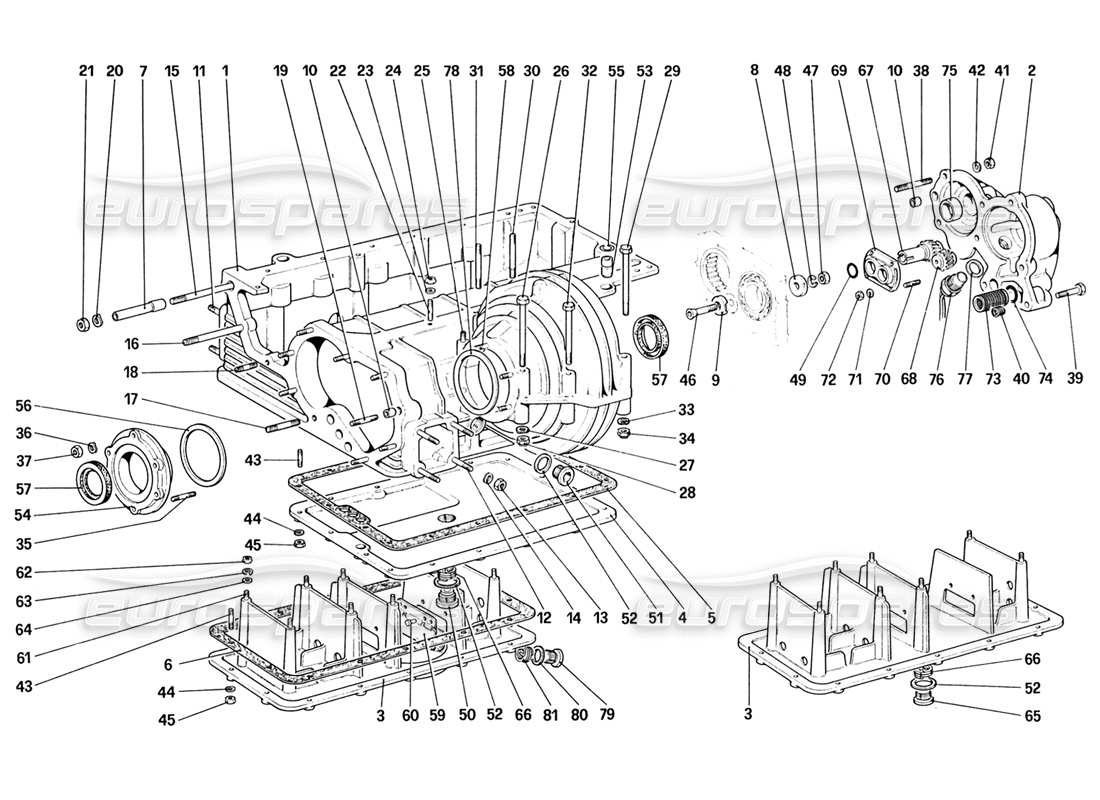

027 - Boîte de vitesses - Carter de différentiel et pompe à huile
Ferrari 328 (1988) Gearbox - Differential Housing and Oil Pump Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 131176
BOITE DE VITESSES COMPLÈTE
(Modèle américain)
Remplacement
Remplacement
# 001
MPN: 115179
CARTER DE BOITE DE VITESSES (VIDE)
depuis £14 564,79
depuis £14 564,79
Cette pièce remplace le numéro de pièce 131176
# 001
MPN: 115179/A
ENSEMBLE CARTER DE BOITE DE VITESSES
# 001
MPN: 132474
BOITE DE VITESSES COMPLÈTE
Spécification suisse
depuis £4 051,41
depuis £4 051,41
# 002
MPN: 113073
COUVERCLE ARRIÈRE - AVEC ASSEMBLAGE NO. 115179
depuis £277,09
depuis £277,09
# 003
MPN: 107875
COUVERCLE DE CARTER D'HUILE
depuis £2 250,00
depuis £2 250,00
Cette pièce remplace le numéro de pièce 104192 - et 1 plus. Cliquez pour voir les détails
# 004
MPN: 115353
COUVERCLE INFÉRIEUR
depuis £707,61
depuis £707,61
Cette pièce remplace le numéro de pièce 108491
# 005
MPN: 147675
JOINT DE CARTER DE BOITE DE VITESSES
depuis £17,47
depuis £17,47
Cette pièce remplace le numéro de pièce 104196
# 006
MPN: 147676
JOINT DE CARTER MOTEUR
depuis £16,08
depuis £16,08
Cette pièce remplace le numéro de pièce 104197
# 007
MPN: 104033
CHEVILLE DE CENTRAGE - JUSQU'À LA VOITURE NO. 71797
depuis £21,92
depuis £21,92
# 007
MPN: 134480
CHEVILLE DE CENTRAGE - DE LA VOITURE NO. 71799
depuis £3,98
depuis £3,98
# 008
MPN: 104198
Rondelle
depuis £8,77
depuis £8,77
Cette pièce remplace le numéro de pièce 523924
# 009
MPN: 104199
Rondelle
depuis £5,20
depuis £5,20
Cette pièce remplace le numéro de pièce 523925
# 010
MPN: 102704
CHEVILLE DE CENTRAGE
depuis £1,88
depuis £1,88
Cette pièce remplace le numéro de pièce 500805
# 011
MPN: 13449321
GOUJON POUR PLAQUETTES AVANT
Remplacement
Remplacement
# 012
MPN: 13450021
GOUJON
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 13450020 que nous avons en stock
# 013
MPN: 12164711
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12164712
# 014
MPN: 127497
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 10516871 - et 2 plus. Cliquez pour voir les détails
# 015
MPN: 13952821
GOUJON
depuis £0,98
depuis £0,98
# 016
MPN: 13952621
GOUJON
depuis £1,00
depuis £1,00
# 017
MPN: 13517421
GOUJON
depuis £53,42
depuis £53,42
Cette pièce remplace le numéro de pièce 13517420
# 018
MPN: 13517221
GOUJON
Remplacement
Remplacement
# 019
MPN: 13517321
GOUJON
depuis £16,90
depuis £16,90
Cette pièce remplace le numéro de pièce 13517320
# 020
MPN: 11198074
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 021
MPN: 16100824
NOIX
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 108966
GOUJON POUR CARTER MOTEUR
depuis £10,05
depuis £10,05
# 023
MPN: 11198074
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 024
MPN: 16100824
NOIX
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 025
MPN: 13450421
GOUJON
Remplacement
Remplacement
# 026
MPN: 15972021
BOULON
depuis £18,47
depuis £18,47
# 027
MPN: 12638601
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 20232104
# 028
MPN: 12574511
ÉCROU AUTO-BLOQUANT
Remplacement
Remplacement
# 029
MPN: 104189
BOULON
depuis £27,43
depuis £27,43
Cette pièce remplace le numéro de pièce 95565 - et 1 plus. Cliquez pour voir les détails
# 030
MPN: 13518021
GOUJON
depuis £4,35
depuis £4,35
# 031
MPN: 13517821
GOUJON
Remplacement
Remplacement
# 032
MPN: 107711
BOULON
depuis £7,44
depuis £7,44
# 033
MPN: 10519624
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10519601 - et 3 plus. Cliquez pour voir les détails
# 034
MPN: 104030
ÉCROU AUTO-BLOQUANT
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 16104125
# 035
MPN: 12429721
GOUJON
depuis £0,47
depuis £0,47
# 036
MPN: 12601371
RONDELLE Rondelle
Remplacement
Remplacement
# 037
MPN: 104030
ÉCROU AUTO-BLOQUANT
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 16104125
# 038
MPN: 13517221
GOUJON
Remplacement
Remplacement
# 039
MPN: 16044121
VIS
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 11101220
# 039
MPN: 16044224
VIS POUR COUVERCLE ET MASSE DE GROUPE PROPULSEUR
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 16044221 que nous avons en stock
# 040
MPN: 13525770
HÉLI-BOBINE
depuis £1,65
depuis £1,65
Cette pièce remplace le numéro de pièce 103830
# 041
MPN: 16100824
NOIX
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 042
MPN: 11198074
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 043
MPN: 13541124
GOUJON
depuis £12,17
depuis £12,17
Cette pièce remplace le numéro de pièce 13541121
# 044
MPN: 11197774
Rondelle
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 045
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 046
MPN: 104218
VIS
depuis £1,14
depuis £1,14
# 047
MPN: 16100824
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 048
MPN: 106852
Rondelle
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 10516670 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 049
MPN: 101032
BAGUE D'ÉTANCHÉITÉ
depuis £0,93
depuis £0,93
# 050
MPN: 104280
PRISE
depuis £3,36
depuis £3,36
Cette pièce remplace le numéro de pièce 523977
# 051
MPN: 10275011
PRISE
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 10275001 - et 3 plus. Cliquez pour voir les détails
# 052
MPN: 10263460
joint
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 95119
# 053
MPN: 103838
GOUJON
depuis £2,24
depuis £2,24
Cette pièce remplace le numéro de pièce 9100588
# 054
MPN: 108226
CODE CÔTÉ DIFFÉRENTIEL - AVEC ASSEMBLAGE NO. 115179
depuis £65,47
depuis £65,47
# 055
MPN: 103839
ANNEAU
depuis £10,35
depuis £10,35
Cette pièce remplace le numéro de pièce 100589 - et 1 plus. Cliquez pour voir les détails
# 056
MPN: 103422
ENTRETOISE POUR ROULEMENT GAUCHE, ÉPAISSEUR MM. 2, 4 (UTILISATION ÉVENTUELLE)
depuis £52,02
depuis £52,02
# 056
MPN: 103423
Idem EPAISSEUR MM. 2,60
depuis £90,41
depuis £90,41
# 056
MPN: 103424
Idem EPAISSEUR MM. 2,80
depuis £103,92
depuis £103,92
Cette pièce remplace le numéro de pièce 103231
# 056
MPN: 103425
Idem EPAISSEUR MM. 3,00
depuis £52,02
depuis £52,02
# 056
MPN: 103426
Idem EPAISSEUR MM. 3,20
depuis £110,82
depuis £110,82
# 056
MPN: 109145
Idem EPAISSEUR MM. 4,30
depuis £28,70
depuis £28,70
# 056
MPN: 132923
Idem EPAISSEUR MM. 2,45
depuis £52,02
depuis £52,02
# 056
MPN: 132924
Idem EPAISSEUR MM. 2,50
depuis £50,40
depuis £50,40
# 056
MPN: 132925
Idem EPAISSEUR MM. 2,55
depuis £52,02
depuis £52,02
# 056
MPN: 132926
Idem EPAISSEUR MM. 2,65
depuis £52,92
depuis £52,92
# 056
MPN: 132927
Idem EPAISSEUR MM. 2,70
depuis £54,69
depuis £54,69
# 056
MPN: 132928
Idem EPAISSEUR MM. 2,75
depuis £74,31
depuis £74,31
# 056
MPN: 132929
Idem EPAISSEUR MM. 2,85
depuis £89,21
depuis £89,21
# 056
MPN: 132930
Idem EPAISSEUR MM. 2,90
depuis £134,34
depuis £134,34
# 056
MPN: 132931
Idem EPAISSEUR MM. 2,95
depuis £48,00
depuis £48,00
# 057
MPN: 125078
BAGUE D'ÉTANCHÉITÉ
depuis £15,99
depuis £15,99
Cette pièce remplace le numéro de pièce 104300 - et 1 plus. Cliquez pour voir les détails
# 058
MPN: 13543421
GOUJON
Remplacement
Remplacement
# 059
MPN: 107589
BOUCLIER
depuis £59,34
depuis £59,34
Cette pièce remplace le numéro de pièce 10-42-07 - et 1 plus. Cliquez pour voir les détails
# 060
MPN: 100033
RIVET
# 061
MPN: 13539024
GOUJON POUR INFÉRIEUR
depuis £0,82
depuis £0,82
Cette pièce remplace le numéro de pièce 13539021
# 062
MPN: 15896411
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896401
# 063
MPN: 106849
RONDELLE Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 11195473
# 064
MPN: 12638101
Rondelle
depuis £0,71
depuis £0,71
# 065
MPN: 10275011
PRISE
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 10275001 - et 3 plus. Cliquez pour voir les détails
# 066
MPN: 112254
HÉLI - BOBINE
depuis £2,44
depuis £2,44
# 067
MPN: 116953
ENGRENAGE D'ENTRAÎNEMENT DE POMPE À HUILE
depuis £267,55
depuis £267,55
# 068
MPN: 113082
ENGRENAGES ENTRAÎNÉS DE POMPE À HUILE
depuis £228,86
depuis £228,86
# 069
MPN: 113086
COUVERCLE DE POMPE À HUILE
depuis £48,48
depuis £48,48
# 070
MPN: 11000921
GOUJON
depuis £2,00
depuis £2,00
# 071
MPN: 12601171
Rondelle
depuis £0,47
depuis £0,47
# 072
MPN: 15896411
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896401
# 073
MPN: 115538
FILTRE DE POMPE À HUILE
depuis £86,85
depuis £86,85
# 074
MPN: 101034
BAGUE D'ÉTANCHÉITÉ
depuis £0,86
depuis £0,86
# 075
MPN: 113088
Siège
depuis £104,78
depuis £104,78
# 076
MPN: 116987

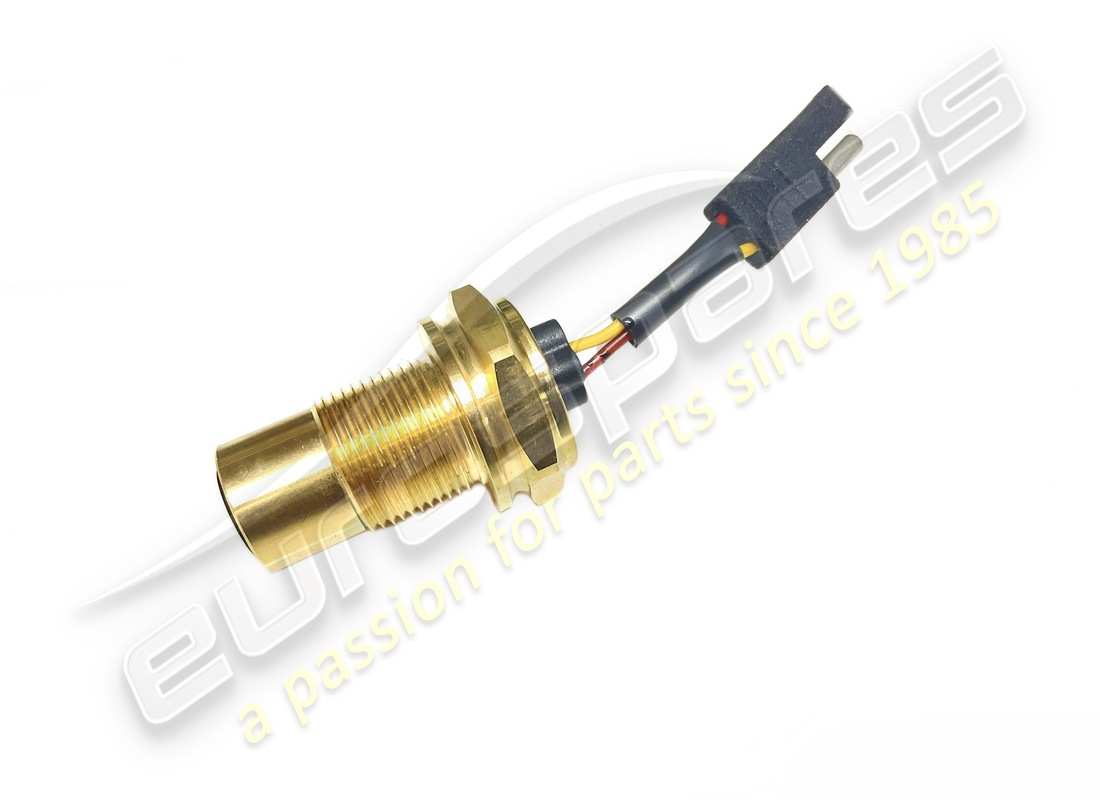

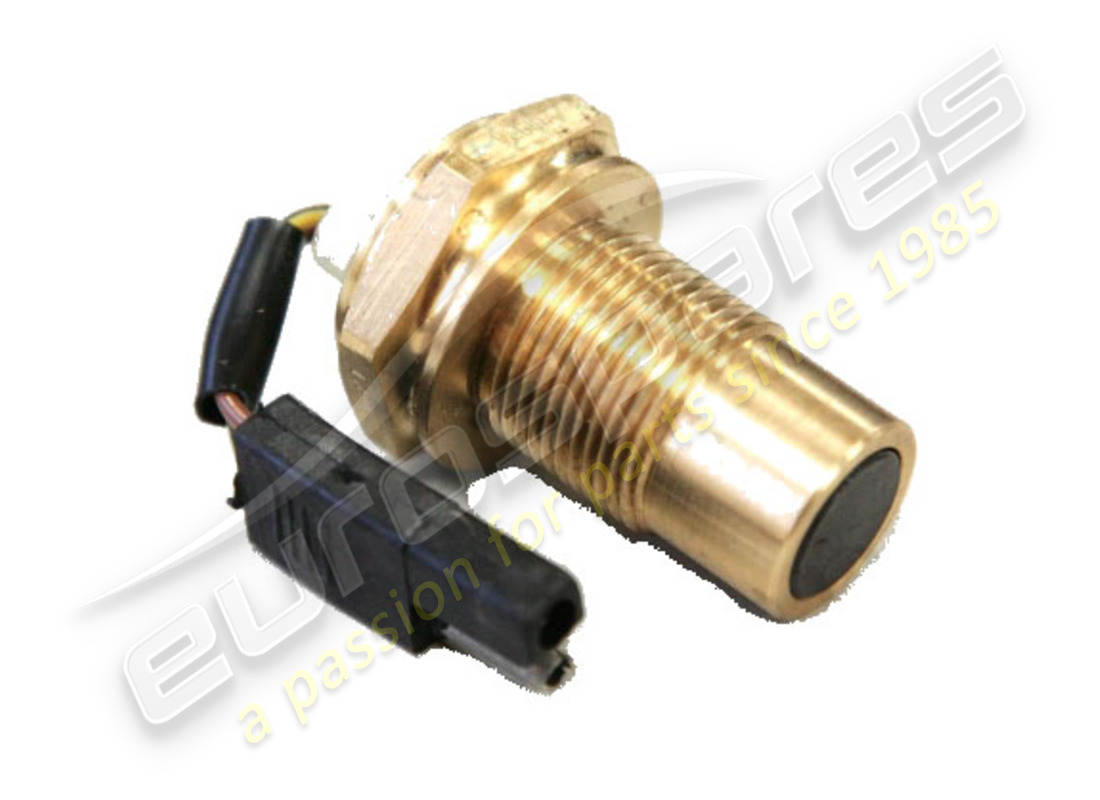

UN GÉNÉRATEUR DE PULSION
depuis £230,88
depuis £230,88
Cette pièce remplace le numéro de pièce 113962 - et 2 plus. Cliquez pour voir les détails
# 077
MPN: 10263460
joint
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 95119
# 078
MPN: 103424
ESPACE POUR ROULEMENT DROIT
depuis £103,92
depuis £103,92
Cette pièce remplace le numéro de pièce 103231
# 079
MPN: 103974
PRISE
Avec couverture no. 129553
depuis £28,34
depuis £28,34
Cette pièce remplace le numéro de pièce 101477 - et 1 plus. Cliquez pour voir les détails
# 080
MPN: 10257060
joint
Avec couverture no. 129553
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10253060 - et 2 plus. Cliquez pour voir les détails
# 081
MPN: 111352
HÉLI-BOBINE
utiliser le numéro de pièce : 111352/A
depuis £73,74
depuis £73,74
-part-diagram-028.webp "FERRARI 328 (1988) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 328 (1988) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 328 (1988) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 328 (1988) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 328 (1988) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 328 (1988) PÉDALIER - COMMANDES DE FREIN ET D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 328 (1988) SYSTÈME DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 328 (1988) SYSTÈME ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 328 (1988) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 328 (1988) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 328 (1988) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 328 (1988) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 328 (1988) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 328 (1988) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 328 (1988) SUSPENSION AVANT - TRIANGLES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 328 (1988) SUSPENSION AVANT – TRIANGLES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE - TRIANGLES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 328 (1988) SUSPENSION ARRIÈRE – TRIANGLES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 328 (1988) ROUES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 328 (1988) ROUES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-052.webp "FERRARI 328 (1988) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-053.webp "FERRARI 328 (1988) SYSTÈME DE PRODUCTION D'ÉLECTRICITÉ SCHÉMA DES PIÈCES")
-part-diagram-054.webp "FERRARI 328 (1988) COMPRESSEUR ET COMMANDES DE CLIMATISATION (PAS POUR LES VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-055.webp "FERRARI 328 (1988) COMPRESSEUR ET COMMANDES DE CLIMATISATION (POUR VERSIONS US ET SA) SCHÉMA DES PIÈCES")
-part-diagram-056.webp "FERRARI 328 (1988) TROUSSE À OUTILS ET HOUSSE DE VOITURE SCHÉMA DES PIÈCES")
-part-diagram-057.webp "FERRARI 328 (1988) COMMANDE DES GAZ (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-058.webp "FERRARI 328 (1988) PÉDALIER - COMMANDE D'EMBRAYAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-059.webp "FERRARI 328 (1988) PÉDALIER - COMMANDE D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-060.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-061.webp "FERRARI 328 (1988) SYSTÈME HYDRAULIQUE DE FREINAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 328 (1988) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 328 (1988) PARE-CHOCS AVANT SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 328 (1988) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 328 (1988) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 328 (1988) COQUE DE CARROSSERIE – ÉLÉMENTS INTÉRIEURS (PAS POUR AUS – US – SA – J – CH87 – CH88) SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 328 (1988) BODY SHELL - ÉLÉMENTS INTERNES (POUR AUS ET CH87 ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 328 (1988) CARROSSERIE - ÉLÉMENTS INTÉRIEURS (POUR US - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 328 (1988) ISOLATION DE L'HABITACLE ET DES BAGAGES (JUSQU'AU VÉHICULE N° 66965 - PAS POUR LES ÉTATS-UNIS - AUS - CH87 - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 328 (1988) ISOLATION DES BAGAGES ET DE L'HABITACLE (À PARTIR DE LA VOITURE N° 66967 - PAS POUR LES ÉTATS-UNIS - AUS - CH87 - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 328 (1988) ISOLATION DES BAGAGES ET DE L'HABITACLE (POUR US - AUS - SA - J) SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 328 (1988) ISOLATION DES BAGAGES ET DE L'HABITACLE (POUR CH87 À CH88) SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 328 (1988) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 328 (1988) CAPOT ARRIÈRE ET REVÊTEMENT DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 328 (1988) PORTES (JUSQU'À LA VOITURE N° 71595) SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 328 (1988) PORTES (À PARTIR DE LA VOITURE N° 71597) SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 328 (1988) PORTES (À PARTIR DE LA VOITURE N° 71597) SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 328 (1988) PORTES (À PARTIR DE LA VOITURE N° 75929) SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI 328 (1988) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI 328 (1988) GARNITURES INTÉRIEURES, ACCESSOIRES ET SIÈGES SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI 328 (1988) SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI 328 (1988) TUNNEL ET TOIT SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI 328 (1988) TABLEAU DE BORD (JUSQU'AU VÉHICULE N° 71595) SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI 328 (1988) TABLEAU DE BORD (À PARTIR DE LA VOITURE N° 71597) SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI 328 (1988) INSTRUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-125.webp "FERRARI 328 (1988) SYSTÈME ÉLECTRIQUE - CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-126.webp "FERRARI 328 (1988) TABLEAUX ÉLECTRIQUES SCHÉMA DES PIÈCES")
-part-diagram-127.webp "FERRARI 328 (1988) LUMIÈRES EXTERNES ET MOULURES SCHÉMA DES PIÈCES")
-part-diagram-128.webp "FERRARI 328 (1988) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-129.webp "FERRARI 328 (1988) ESSUIE-GLACE, RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-130.webp "FERRARI 328 (1988) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-131.webp "FERRARI 328 (1988) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 328 (1988) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 328 (1988) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 328 (1988) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI 328 (1988) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 328 (1988) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 328 (1988) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 328 (1988) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 328 (1988) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 328 (1988) INJECTION D'AIR (POUR LES VERSIONS CH86 ET CH87) SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 328 (1988) INJECTION D'AIR (POUR LES ÉTATS-UNIS ET LA VERSION CH88) SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 328 (1988) SYSTÈME DE CONTRÔLE DES ÉMISSIONS ANTI-ÉVAPORATION (POUR LES ÉTATS-UNIS - VERSION SA ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 328 (1988) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 328 (1988) CONDUITES DE DISTRIBUTEURS DE CARBURANT (PAS POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 328 (1988) CONDUITES DE DISTRIBUTEURS DE CARBURANT (POUR LA VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 328 (1988) CONDUITES DE DISTRIBUTEURS DE CARBURANT (POUR LA VERSION CH88) SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 328 (1988) ADMISSION D'AIR ET COLLECTEURS SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 328 (1988) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 328 (1988) SYSTÈME D'ÉCHAPPEMENT (PAS POUR LES VERSIONS US - SA - CH87 ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 328 (1988) SYSTÈME D'ÉCHAPPEMENT (POUR VERSIONS US - SA - CH87 ET CH88) SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 328 (1988) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 328 (1988) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 328 (1988) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 328 (1988) POMPE À EAU ET TUYAUTERIE SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 328 (1988) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 328 (1988) COMMANDE DE DÉBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 328 (1988) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
