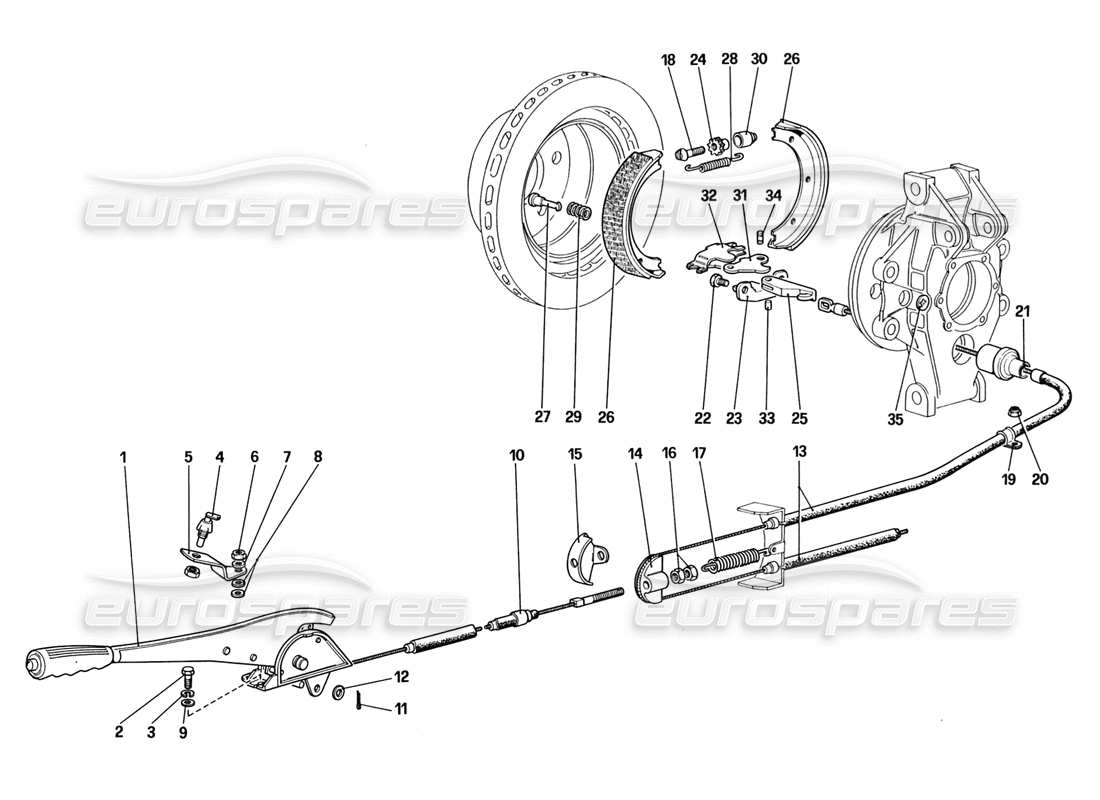

039 - Commande de frein à main
Ferrari 328 (1988) Hand - Brake Controll Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 126679
LEVIER DE FREIN À MAIN - POUR LHD
depuis £196,50
depuis £196,50
# 001
MPN: 126681
LEVIER DE FREIN À MAIN - POUR RHD
depuis £128,14
depuis £128,14
# 002
MPN: 10902121
VIS
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 20146601
# 003
MPN: 106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473 - et 1 plus. Cliquez pour voir les détails
# 004
MPN: 114318
CHANGER
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 114319
# 005
MPN: 114320
INTERRUPTEUR DE FIXATION DU SUPPORT
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 114320 N/L/A
# 006
MPN: 15896411
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896401
# 007
MPN: 12605270
Rondelle
Remplacement
Remplacement
# 008
MPN: 10519301
Rondelle (Montage possible)
depuis £14,64
depuis £14,64
Cette pièce remplace le numéro de pièce 10517377 - et 2 plus. Cliquez pour voir les détails
# 009
MPN: 14496501
Rondelle
depuis £0,91
depuis £0,91
# 010
MPN: 127522
CÂBLE AVANT
depuis £78,01
depuis £78,01
# 011
MPN: 10796440
GOUPILLE FENDUE
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 10796401 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 10519624
CALE
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10519601 - et 3 plus. Cliquez pour voir les détails
# 013
MPN: 127521
CÂBLE ARRIÈRE - POUR LHD - JUSQU'À LA VOITURE NO. 76626
depuis £127,76
depuis £127,76
# 013
MPN: 129114
CÂBLE ARRIÈRE - POUR RHD - JUSQU'À LA VOITURE NO. 76626
depuis £34,69
depuis £34,69
# 013
MPN: 136414
CÂBLE ARRIÈRE - POUR LHD - DE LA VOITURE NO. 76627
# 013
MPN: 139544
CÂBLE ARRIÈRE - POUR RHD - DE LA VOITURE NO. 76627
depuis £115,86
depuis £115,86
# 014
MPN: 118552
ANCRAGE POUR CÂBLE ARRIÈRE
depuis £2,07
depuis £2,07
# 015
MPN: 118553
PLAQUE DE RETENUE DE CÂBLE
depuis £16,15
depuis £16,15
# 016
MPN: 16102311
CONTRE-ÉCROU
depuis £0,45
depuis £0,45
Cette pièce remplace le numéro de pièce 16102315
# 017
MPN: 104895
RESSORT DE RAPPEL
depuis £3,11
depuis £3,11
# 018
MPN: 101285
VIS
depuis £18,69
depuis £18,69
Cette pièce remplace le numéro de pièce 680543 - et 10 plus. Cliquez pour voir les détails
# 019
MPN: 10115701
SERRER
depuis £0,47
depuis £0,47
# 019
MPN: 10418501
SERRER
depuis £1,14
depuis £1,14
# 020
MPN: 12575411
NOIX
Remplacement
Remplacement
# 021
MPN: 105735
BOUCHON DE PROTECTION DE FOURCHE - APRES ÉPUISEMENT UTILISER LE NO. 132129
# 022
MPN: 106242
VIS
depuis £3,48
depuis £3,48
# 023
MPN: 106243
PETIT BLOC
depuis £108,85
depuis £108,85
# 024
MPN: 101286
NOIX
depuis £23,35
depuis £23,35
Cette pièce remplace le numéro de pièce 680544 - et 6 plus. Cliquez pour voir les détails
# 025
MPN: 105270
FOURCHETTE DE COMMANDE POUR LEVIER INTÉRIEUR
depuis £15,92
depuis £15,92
# 026
MPN: 134847
MACHOIRES DE FREIN À MAIN
Jeu de 4 (25 mm)
depuis £36,25
depuis £36,25
Cette pièce remplace le numéro de pièce 101270 - et 2 plus. Cliquez pour voir les détails
# 027
MPN: 101275
GOUPILLE POUR RESSORT
depuis £8,48
depuis £8,48
Cette pièce remplace le numéro de pièce 680515 - et 2 plus. Cliquez pour voir les détails
# 028
MPN: 101276
RESSORT DE RAPPEL POUR CHAUSSURES
depuis £2,42
depuis £2,42
Cette pièce remplace le numéro de pièce 680516 - et 6 plus. Cliquez pour voir les détails
# 029
MPN: 101277
PRINTEMPS
depuis £2,51
depuis £2,51
Cette pièce remplace le numéro de pièce 680517
# 030
MPN: 101279
SIÈGE POUR VIS SDJUST
depuis £31,50
depuis £31,50
# 031
MPN: 101280
LEVIER DE COMMANDE INTERNE
depuis £28,02
depuis £28,02
Cette pièce remplace le numéro de pièce 680538 - et 5 plus. Cliquez pour voir les détails
# 032
MPN: 101281
LEVIER DE COMMANDE EXTERNE
depuis £36,85
depuis £36,85
Cette pièce remplace le numéro de pièce 680539 - et 5 plus. Cliquez pour voir les détails
# 033
MPN: 101282
GOUPILLE DE FIXATION DE LA FOURCHE AU LE INTÉRIEUR
depuis £8,60
depuis £8,60
Cette pièce remplace le numéro de pièce 680540
# 034
MPN: 101283
PIN POUR JOINT
depuis £16,45
depuis £16,45
Cette pièce remplace le numéro de pièce 680541
# 035
MPN: 101284
PLAQUE POUR RESSORT
depuis £3,04
depuis £3,04
Cette pièce remplace le numéro de pièce 680542
