020 - ARBRE DE TRANSMISSION

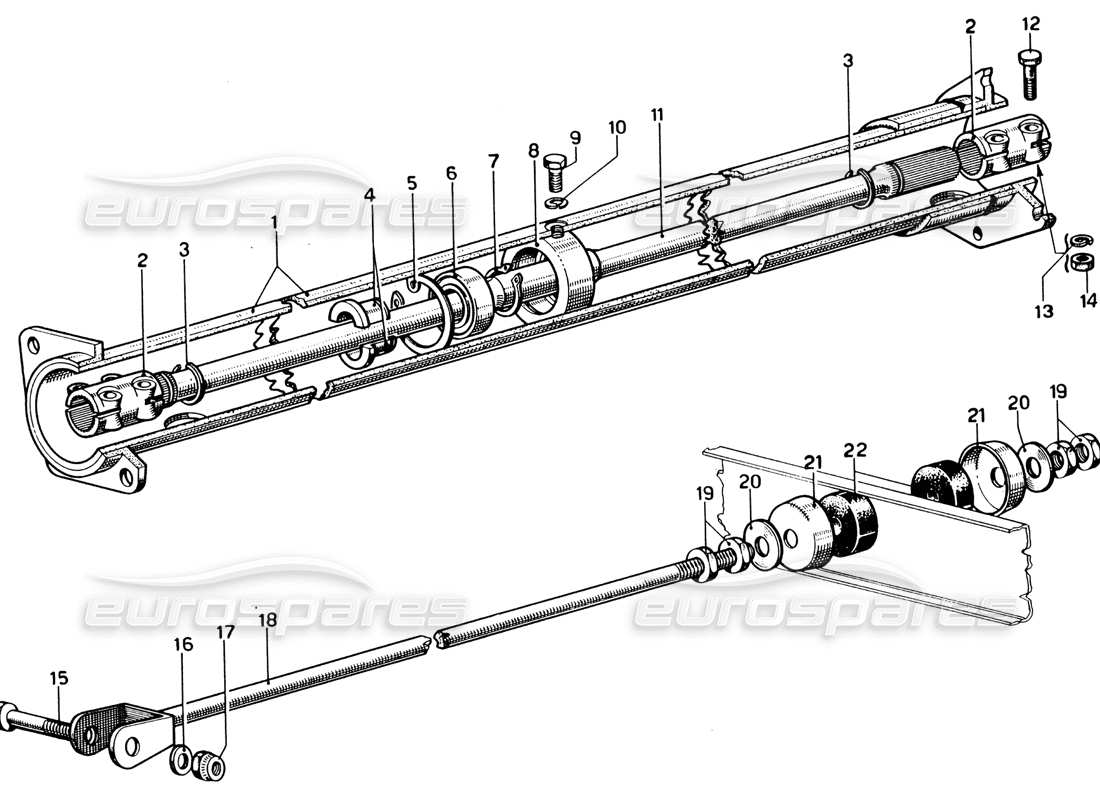

Ferrari 330 GTC Coupe Transmission Shaft Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
1214
Ensemble de transmission
#
001
MPN:
560300
ENSEMBLE TUYAU DE RACCORDEMENT MOTEUR-BOITE DE VITESSES
depuis
£606,80
depuis
£606,80
#
002
MPN:
560301
MANCHON ARTICULÉ
depuis
£555,66
depuis
£555,66
#
003
MPN:
560265
ANNEAU
depuis
£1,73
depuis
£1,73
#
004
MPN:
560331

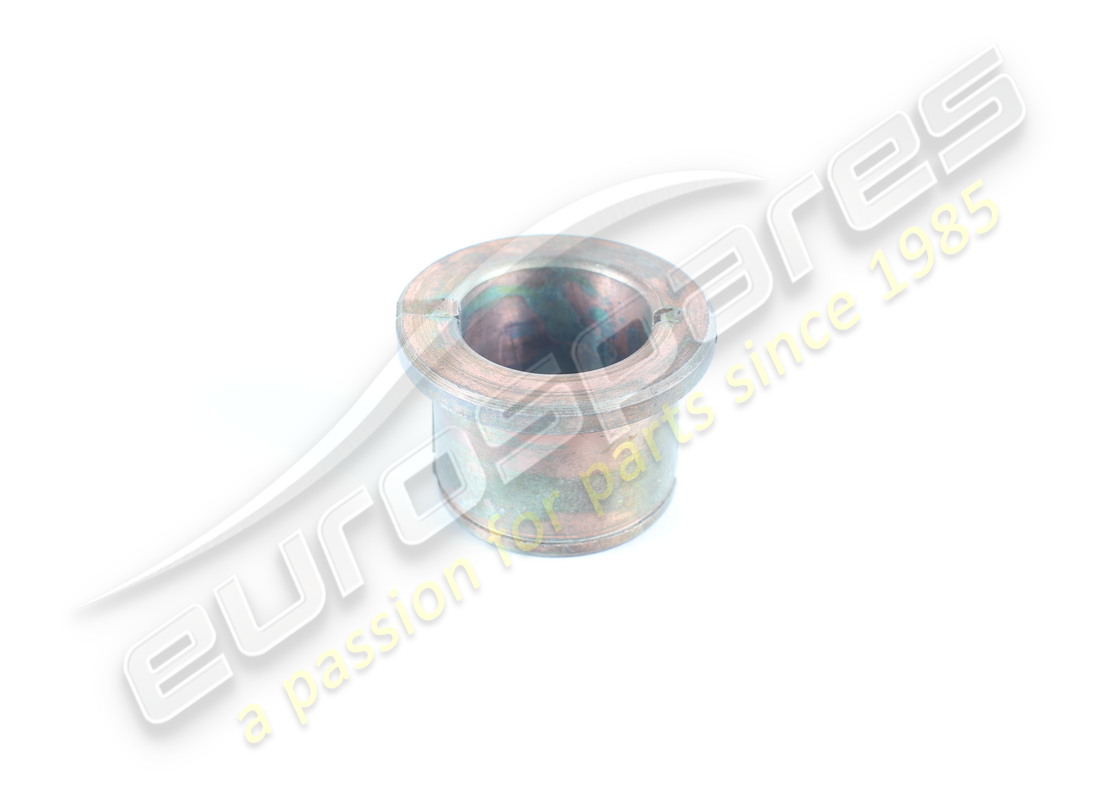

BUISSON
depuis
£40,65
depuis
£40,65
#
005
MPN:
AA 52i

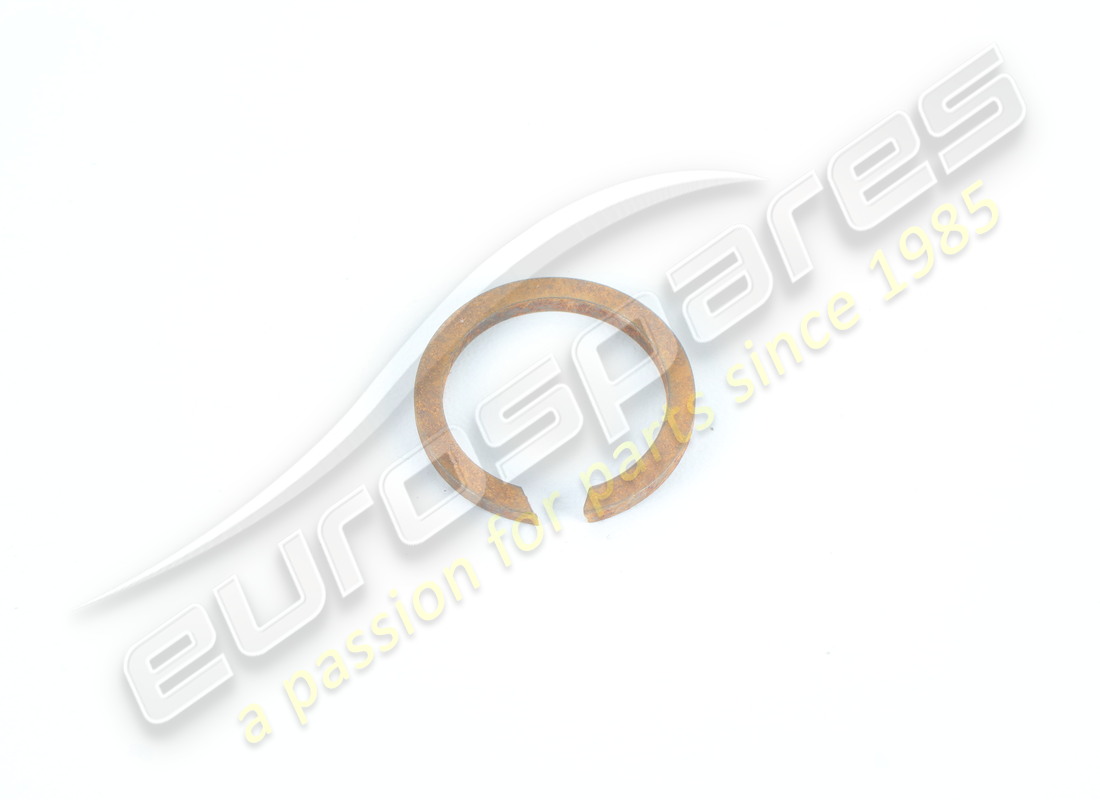

BAGUE SEEGER
#
006
MPN:
95891401
ROULEMENT (52.25.15)
depuis
£68,63
depuis
£68,63
#
007
MPN:
AA 52 e
BAGUE SEEGER
#
008
MPN:
560302
SIÈGE DE ROULEMENT
depuis
£46,94
depuis
£46,94
#
009
MPN:
95082
BOULON
depuis
£4,08
depuis
£4,08
#
010
MPN:
8R4
Rondelle
Remplacement
Remplacement
#
011
MPN:
560326
ALBERO DI TRASMISSIONE
depuis
£526,06
depuis
£526,06
#
012
MPN:
8x35 UNI 1184
BOULON
Remplacement
Remplacement
#
013
MPN:
127496
Rondelle
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 10516671
- et 2 plus. Cliquez pour voir les détails
#
014
MPN:
I D 8-UNI 210
NOIX
#
015
MPN:
12x65 UNI 185
BOULON
#
016
MPN:
12R2
Rondelle
#
017
MPN:
112 MA
NOIX
#
018
MPN:
560325
ASSEMBLAGE DE TIGE D'ANCRAGE
depuis
£36,24
depuis
£36,24
#
019
MPN:
D 12-UNI 210
NOIX
#
020
MPN:
94781
Rondelle
Remplacement
Remplacement
#
021
MPN:
520938
SCODELLINO PAR TAMPONE
Remplacement
Remplacement
#
022
MPN:
100734
CAOUTCHOUC
(remplace : 520641)
depuis
£41,97
depuis
£41,97
Cette pièce remplace le numéro de pièce 520641
#
022
MPN:
100734
CAOUTCHOUC
depuis
£41,97
depuis
£41,97
Cette pièce remplace le numéro de pièce 520641
