008 - Alimentation et contrôles

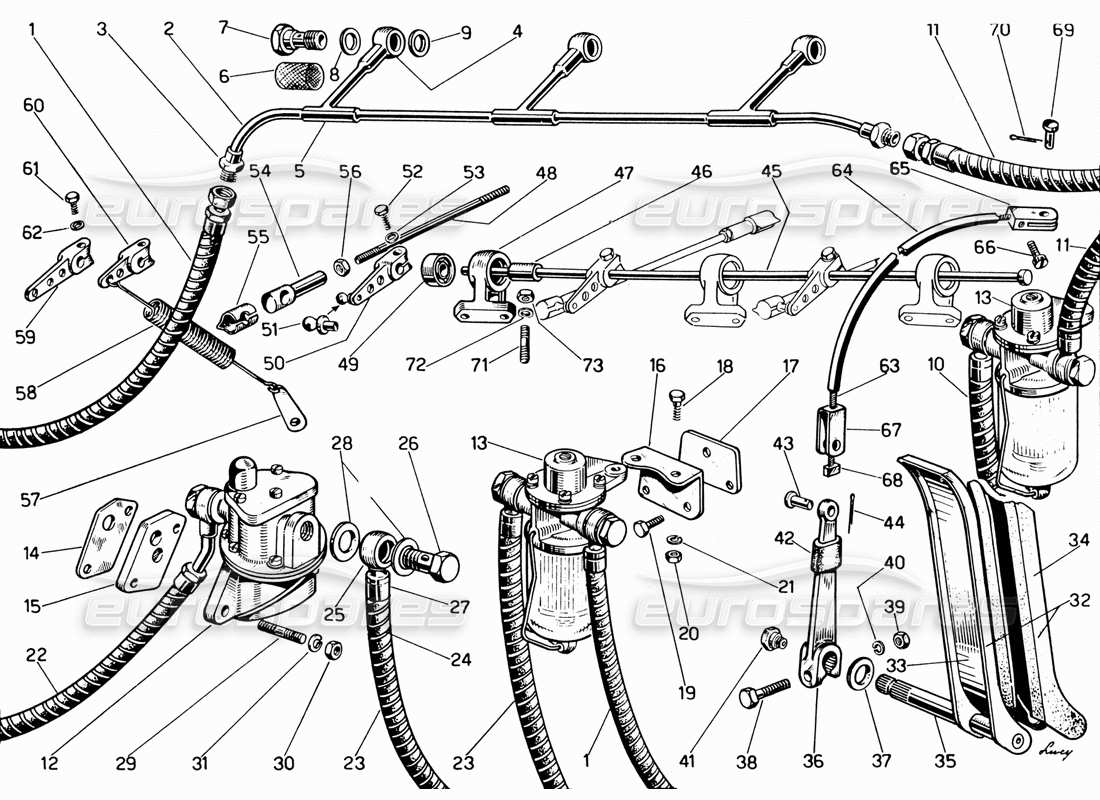

Ferrari 330 GT 2+2 Feeding and Controls Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
000
MPN:
95180130
KIT DE RECONSTRUCTION DE POMPE À CARBURANT
Kit de réparation de pompe à carburant mécanique.
depuis
£180,00
depuis
£180,00
#
001
MPN:
19386
COMPLÈTE. TUBO FLESSIBILE DAL FILTRO REGOLATORE AL TUBO ALIMENTATORE
depuis
£224,60
depuis
£224,60
#
002
MPN:
19163
TUBO ALIMENTATION CARBURATEUR
#
003
MPN:
93865
SYNDICAT
#
004
MPN:
N 80
SYNDICAT
#
005
MPN:
19164
RETICELLA POUR FILTRO SULLA TUBAZIONE
#
006
MPN:
WEBER
TAPPO PORTA RÉTICELLE
#
007
MPN:
WEBER
JOINT OU JOINT
#
008
MPN:
WEBER
JOINT OU JOINT
#
009
MPN:
WEBER
FILTRO REGOIATORE BENZINE
#
010
MPN:
19359
TUYAU DE CARBURANT DE LA POMPE AU FILTRE
depuis
£534,61
depuis
£534,61
#
011
MPN:
19360
DISTANCE PAR POMPE
depuis
£264,78
depuis
£264,78
#
012
MPN:
34342
ENSEMBLE DE POMPE À CARBURANT FISPA MECH
échange obligatoire
depuis
£664,72
depuis
£664,72
#
013
MPN:
95180053
FILTRE À CARBURANT
depuis
£18,00
depuis
£18,00
FILTRE À CARBURANT ET RESSORT (PETIT)
Genuine Ferrari Pièce – Nouvelle (autre)
en stock
HAUTEUR 45 x DIAMÈTRE 35
HAUTEUR 45 x DIAMÈTRE 35
#
013
MPN:
95340001
FISPA ENSEMBLE PRES/REG/FILTRE À CARBURANT
depuis
£295,00
depuis
£295,00
Cette pièce remplace le numéro de pièce 3064.02
#
014
MPN:
34365
BOULON
depuis
£3,60
depuis
£3,60
#
015
MPN:
34263
POMPE À ESSENCE ÉLECTRIQUE
(Autoflux)
depuis
£2 580,00
depuis
£2 580,00
#
016
MPN:
34345
Rondelle
depuis
£9,09
depuis
£9,09
#
017
MPN:
34346
COMPLESSIVO TUBO DAL FILTRO SERBATOIO ALIA POMPA MECCANICA
#
018
MPN:
UNI 187
SYNDICAT
#
019
MPN:
UNI 187
GHIERA POUR TUBO FLESSIBILE
#
020
MPN:
15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896210
#
021
MPN:
127494
Rondelle
depuis
£0,51
depuis
£0,51
Cette pièce remplace le numéro de pièce 10516470
- et 4 plus. Cliquez pour voir les détails
#
022
MPN:
19321
COMPLESSIVO TUBO DAL FILTRO SERBATOIO ALLA POMPA MECCANICA
depuis
£219,15
depuis
£219,15
#
023
MPN:
19340
COMPLESSIVO TUBO FLESSIBILE TRA POMPA MECCANICA E FILTRO REGOLATORE
depuis
£289,02
depuis
£289,02
Cette pièce remplace le numéro de pièce 19952
#
024
MPN:
6 x 8
TUYAU SOUPLE
#
025
MPN:
MC4888/16
SYNDICAT
depuis
£81,68
depuis
£81,68
#
026
MPN:
94660
SYNDICAT
Remplacement
Remplacement
#
027
MPN:
93369
GHIERA POUR TUBO FLESSIBILE
depuis
£0,47
depuis
£0,47
#
028
MPN:
12 GR 2
JOINT OU JOINT
#
029
MPN:
95920410
GOUJON
depuis
£2,13
depuis
£2,13
#
030
MPN:
95900412
NOIX
depuis
£6,36
depuis
£6,36
Cette pièce remplace le numéro de pièce 92401
#
031
MPN:
8R 5
Rondelle
Remplacement
Remplacement
#
032
MPN:
18966
COMPLESSIVO PÉDALE ACCÉLÉRATEUR
#
033
MPN:
18946
PÉDALE ACCÉLÉRATEUR
depuis
£263,24
depuis
£263,24
#
034
MPN:
18962
COPERTURA PÉDALE ACCÉLÉRATEUR
depuis
£56,12
depuis
£56,12
Cette pièce remplace le numéro de pièce 18230
#
035
MPN:
18967
PIVOT
depuis
£25,09
depuis
£25,09
#
036
MPN:
18905
LEVIER
depuis
£40,15
depuis
£40,15
#
037
MPN:
10520020
Rondelle
#
038
MPN:
UNI 183
BOULON
#
039
MPN:
15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896210
#
040
MPN:
10516470
Rondelle
Remplacement
Remplacement
#
041
MPN:
92449
PÉDALE INGRASSATORE SUL PERNO
depuis
£8,85
depuis
£8,85
#
042
MPN:
94789
TUBO RESIVITE SULLA LEVA 163-18905
#
043
MPN:
18903
PIVOT
depuis
£2,10
depuis
£2,10
#
044
MPN:
C l
COPIGLIA PER DETTO
#
045
MPN:
19169
ALBERINO COLLEGAMENTO LEVE CARBURATORI
depuis
£21,34
depuis
£21,34
#
046
MPN:
18908
DISTANCE PAR COMANDO ACCELERATORE
#
047
MPN:
18539
SOUTIEN
depuis
£80,56
depuis
£80,56
#
048
MPN:
94866
ROTULE DE DIRECTION
#
049
MPN:
92766
CAUSCINETTO PER ALBERINO COMANDO LEVE
Remplacement
Remplacement
#
050
MPN:
19047
LEVIER
#
051
MPN:
93916
PIVOT SPHÉRIQUE
Remplacement
Remplacement
#
052
MPN:
UNI 187
BOULON
#
053
MPN:
10516470
Rondelle
Remplacement
Remplacement
#
054
MPN:
94320
GIUNTO PER TIRANTE COMANDO CARBURATORE
Remplacement
Remplacement
#
055
MPN:
94321
PRINTEMPS
Remplacement
Remplacement
#
056
MPN:
15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896210
#
057
MPN:
19005
ATTAQUE PAR MOLLA RICHIAMO ACCELERATORE
depuis
£7,58
depuis
£7,58
#
058
MPN:
19180
PRINTEMPS
depuis
£89,32
depuis
£89,32
#
059
MPN:
19030
LEVIER
Cette pièce remplace le numéro de pièce 9181149
#
060
MPN:
19099
LEVIER
#
061
MPN:
UNI 187
BOULON
#
062
MPN:
10516470
Rondelle
Remplacement
Remplacement
#
063
MPN:
Ø 2.5
CAVO BOWDEN PAR COMANDO ACCELERATORE
#
064
MPN:
Ø 4 x 7.5
GUAÏNE FLESSIBILE PER CAVO
#
065
MPN:
18898
FOURCHETTE
depuis
£83,81
depuis
£83,81
#
066
MPN:
4x8
VIS
#
067
MPN:
18907
FOURCHETTE
#
068
MPN:
18897
BLOCCHETTO PER ESTREMITA CAVO
depuis
£12,30
depuis
£12,30
#
069
MPN:
18903
PIVOT
depuis
£2,10
depuis
£2,10
#
070
MPN:
C l
COPIGLIA PER DETTI
#
071
MPN:
104185
GOUJON
depuis
£18,79
depuis
£18,79
Cette pièce remplace le numéro de pièce P1
#
072
MPN:
10516470
Rondelle
Remplacement
Remplacement
#
073
MPN:
15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896210
