023 - ARBRE DE TRANSMISSION

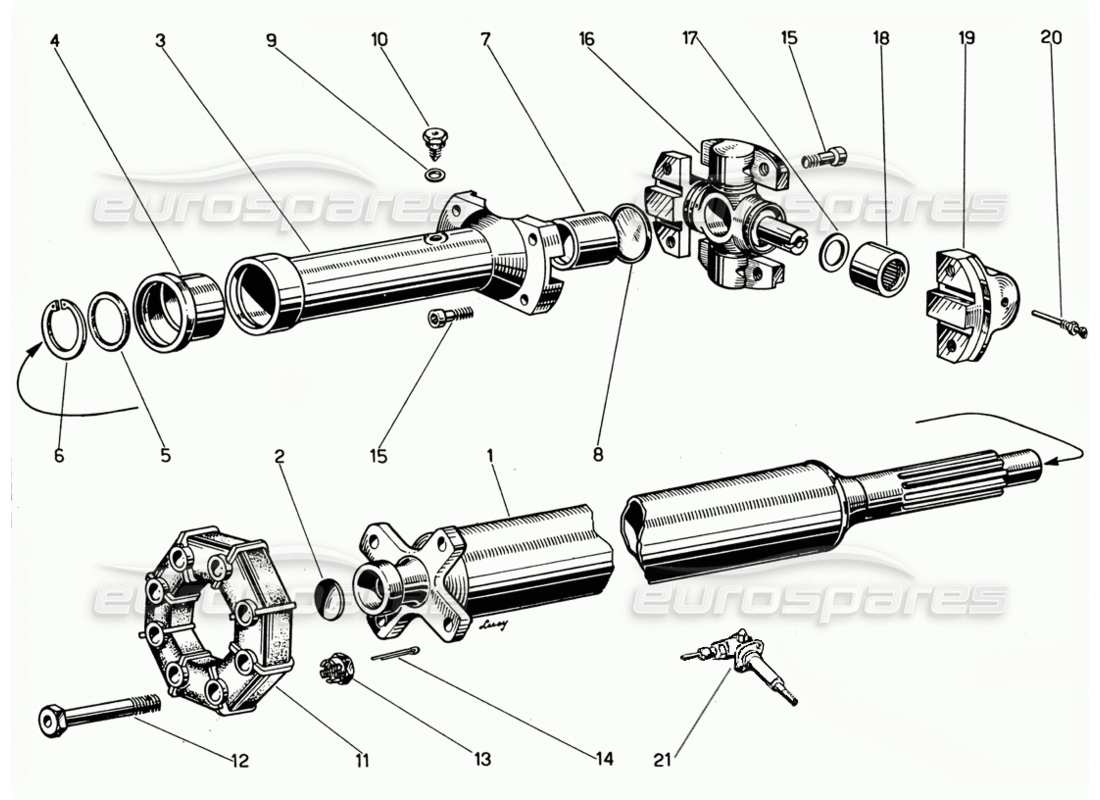

Ferrari 330 GT 2+2 Transmission Shaft Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
972
ALBERO DI TRASMISSIONE (COMPLESSIVO)
#
002
MPN:
10158700
TAPPO ESPANSIONE POUR ESTREMITA TUBO
depuis
£11,85
depuis
£11,85
#
003
MPN:
560009
M ANICOTTO POUR ALBERO SCORREVOLE
depuis
£658,14
depuis
£658,14
#
004
MPN:
57312
BUISSON
#
005
MPN:
104535
BAGUE D'ÉTANCHÉITÉ
depuis
£0,93
depuis
£0,93
Cette pièce remplace le numéro de pièce 4125
#
006
MPN:
A A 43 I
BAGUE SEEGER
#
007
MPN:
57313
BUISSON
#
008
MPN:
Te 35
FICHE D'EXPANSION
#
009
MPN:
94774
Rondelle
#
010
MPN:
92449
INGRASATEUR PAR MANICOTTO (8 X 1)
depuis
£8,85
depuis
£8,85
#
011
MPN:
560016

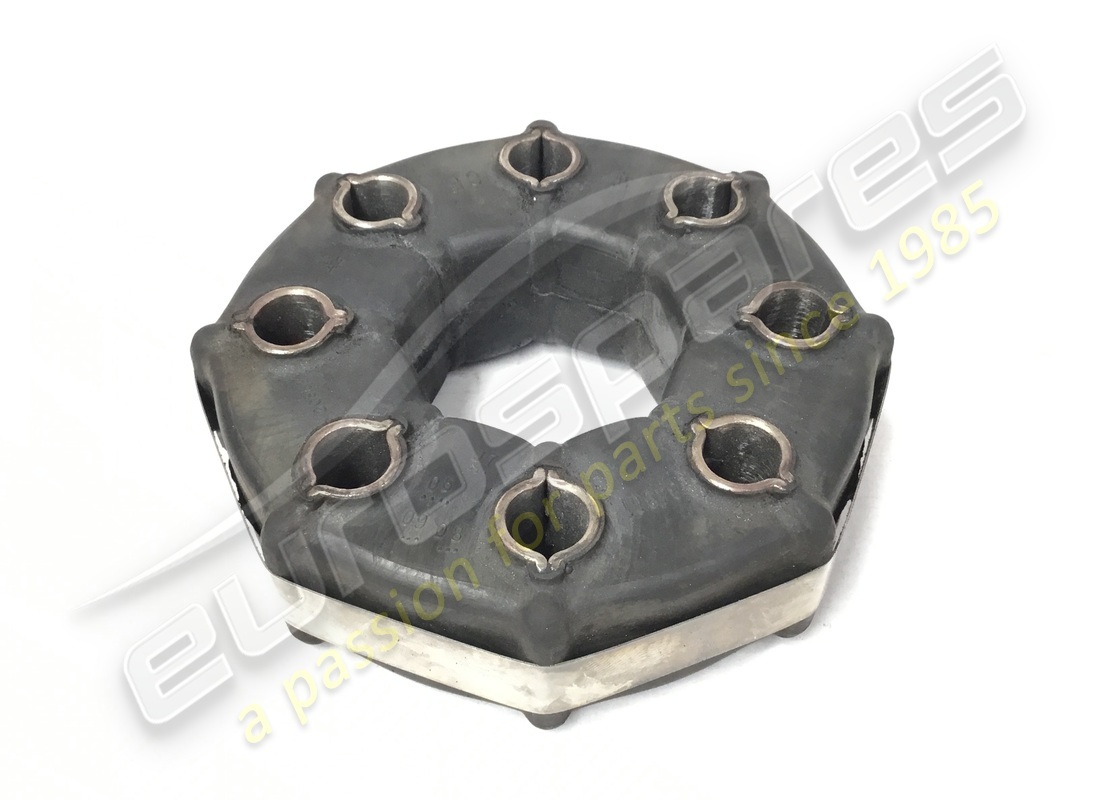

SUPPORT EN CAOUTCHOUC
(8 trous)
depuis
£395,00
depuis
£395,00
Cette pièce remplace le numéro de pièce 101644
- et 1 plus. Cliquez pour voir les détails
#
012
MPN:
560017
BOULON
depuis
£45,96
depuis
£45,96
#
013
MPN:
16 D 6
NOIX
#
014
MPN:
C I
COPIGLIA PER DETTO
#
015
MPN:
94823
VIS
depuis
£21,70
depuis
£21,70
#
016
MPN:
56864
GIUNTO CARDANICO POSTERIORE
(100 mm)
depuis
£652,08
depuis
£652,08
#
017
-
Rondelle
#
018
-
BUISSON
#
019
-
ÉLÉMENT PORTA BOCCOLA CON RULLINI
#
020
-
VIS
#
020
MPN:
573330
Flangia sull'o.v. pour giunto SAGA -(Tav. 22 - Fig. 11)
#
021
MPN:
95400400
ENTRAINEMENT D'ANGLE DU COMPTEUR DE VITESSE
depuis
£1 170,52
depuis
£1 170,52
