005 - Système de chronométrage - Commandes

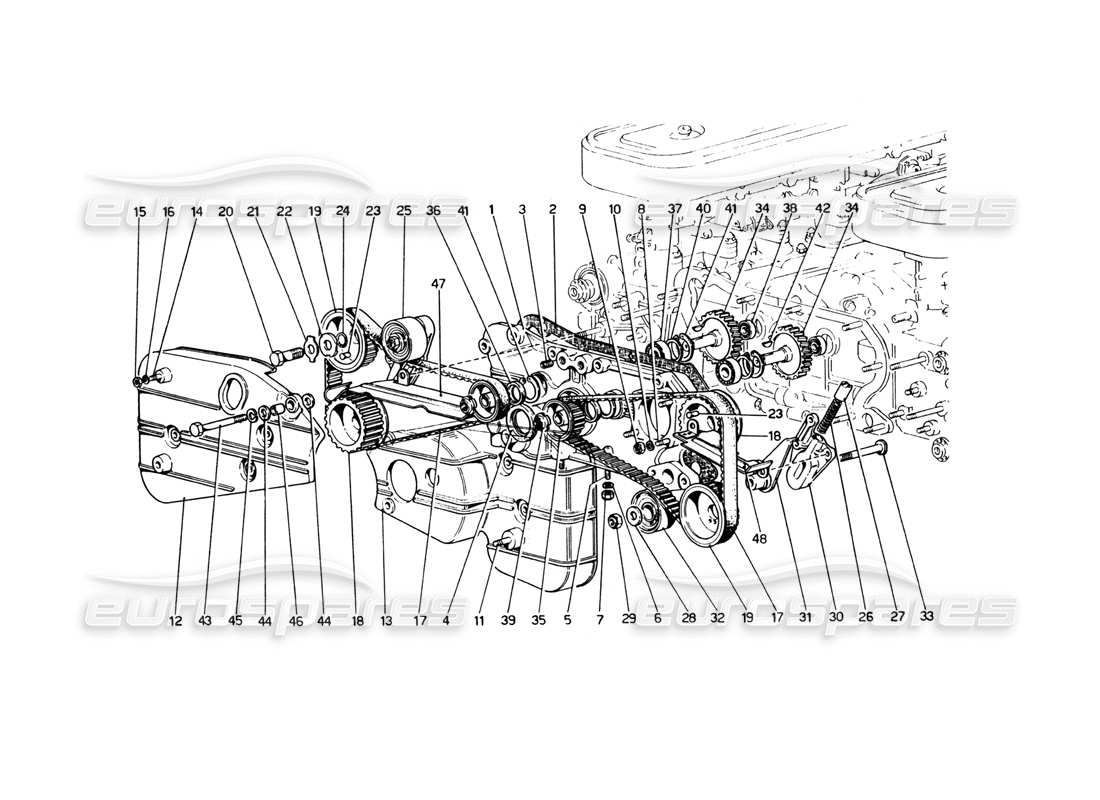

Ferrari 365 GT4 Berlinetta Boxer Timing System - Controls Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 104504
COUVERTURE
Remplacement
Remplacement
# 001
MPN: 106212
COUVERTURE
Cette pièce remplace le numéro de pièce 104504
# 002
MPN: 147679
joint
depuis £17,50
depuis £17,50
Cette pièce remplace le numéro de pièce 104513
# 003
MPN: 104657
HELI - BOBINE POUR FISSAGGIO SUPPORTO COMPRESSORE
Remplacement
Remplacement
# 004
MPN: 108224
BAGUE D'ÉTANCHÉITÉ
En alternative avec N.105231
depuis £20,37
depuis £20,37
Cette pièce remplace le numéro de pièce 105231
# 005
MPN: 13449721
GOUJON
depuis £1,14
depuis £1,14
# 006
MPN: 12601471
Rondelle
Remplacement
Remplacement
# 007
MPN: 102742
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12557621 - et 2 plus. Cliquez pour voir les détails
# 007
MPN: 107314
NOIX
depuis £7,42
depuis £7,42
# 008
MPN: 13516924
GOUJON
depuis £1,31
depuis £1,31
Cette pièce remplace le numéro de pièce 13516921
# 009
MPN: 101139
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16104425
# 010
MPN: 12601371
Rondelle
Remplacement
Remplacement
# 011
MPN: 13449321
GOUJON
Vale dal N. 18265
Remplacement
Remplacement
# 011
MPN: 13449421
GOUJON
Vale fino N. 18263
# 012
MPN: 106547
CARTER DESTRO COMPLÈTE
depuis £307,87
depuis £307,87
# 013
MPN: 106548
CARTER SINISTRO COMPLÈTE
depuis £293,21
depuis £293,21
# 014
MPN: 13516621
GOUJON
depuis £0,47
depuis £0,47
# 015
MPN: 101139
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 16104425
# 016
MPN: 12646701
Rondelle
depuis £0,47
depuis £0,47
# 017
MPN: 107833
COURROIE DE DISTRIBUTION
depuis £10,50
depuis £10,50
Cette pièce remplace le numéro de pièce 102877
# 017
MPN: 107833
COURROIE DE DISTRIBUTION
En alternative avec n. 102877
depuis £10,50
depuis £10,50
Cette pièce remplace le numéro de pièce 102877
# 017
MPN: FTBK010
KIT DE COURROIE DE DISTRIBUTION
Comprend 2x courroie de distribution (107833) et 2x roulement de tendeur (105206)
# 018
MPN: 113097
ENGRENAGES ENTRAÎNÉS
Vale fino esaurimento
depuis £312,70
depuis £312,70
Cette pièce remplace le numéro de pièce 110994
# 018
MPN: 113097
ENGRENAGES ENTRAÎNÉS
depuis £312,70
depuis £312,70
Cette pièce remplace le numéro de pièce 110994
# 019
MPN: 102587
ENGRENAGES ENTRAÎNÉS
Vale fino esaurimento
Remplacement
Remplacement
# 019
MPN: 113098
ENGRENAGES ENTRAÎNÉS
depuis £312,70
depuis £312,70
Cette pièce remplace le numéro de pièce 102587 - et 1 plus. Cliquez pour voir les détails
# 020
MPN: 106606
VIS
depuis £39,90
depuis £39,90
Cette pièce remplace le numéro de pièce 102776 - et 1 plus. Cliquez pour voir les détails
# 021
MPN: 102777
PLAQUE
depuis £6,50
depuis £6,50
Cette pièce remplace le numéro de pièce 4146781
# 022
MPN: 106606
Rondelle
depuis £39,90
depuis £39,90
Cette pièce remplace le numéro de pièce 102776 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 106203
GOUJON
depuis £3,65
depuis £3,65
# 024
MPN: 101031
BAGUE D'ÉTANCHÉITÉ
Valable à partir de NI 784 7
depuis £1,41
depuis £1,41
# 024
MPN: 103775
BAGUE D'ÉTANCHÉITÉ
Valable jusqu'au NI 7845
depuis £1,72
depuis £1,72
# 025
MPN: 105206
ROULEMENT DE DISTRIBUTION
depuis £41,23
depuis £41,23
Cette pièce remplace le numéro de pièce 126720
# 026
MPN: 103846
PRINTEMPS
depuis £36,12
depuis £36,12
# 027
MPN: 102819
PISTON
depuis £153,57
depuis £153,57
# 028
MPN: 102824
Rondelle
depuis £10,50
depuis £10,50
# 029
MPN: 102828
NOIX
# 030
MPN: 105211
SOUTIEN
depuis £127,77
depuis £127,77
# 031
MPN: 105202
PLAQUE
depuis £70,15
depuis £70,15
# 032
MPN: 105206
ROULEMENT DE DISTRIBUTION
depuis £41,23
depuis £41,23
Cette pièce remplace le numéro de pièce 126720
# 033
MPN: 105206
ROULEMENT DE DISTRIBUTION
depuis £41,23
depuis £41,23
Cette pièce remplace le numéro de pièce 126720
# 034
MPN: 104913
ENGRENAGE
depuis £449,00
depuis £449,00
# 035
MPN: 104914
POULIE
depuis £378,50
depuis £378,50
# 036
MPN: 104916
ANNEAU
depuis £11,25
depuis £11,25
# 037
MPN: 104917
ROULEMENT VOIE OUVERTE
depuis £7,67
depuis £7,67
Cette pièce remplace le numéro de pièce 101299
# 038
MPN: 104918
ROULEMENT D32MM
depuis £7,78
depuis £7,78
Cette pièce remplace le numéro de pièce 114766
# 039
MPN: 104919
ÉCROU DE BLOCAGE
depuis £3,20
depuis £3,20
# 040
MPN: 104916
Rondelle
depuis £11,25
depuis £11,25
# 041
MPN: 11069975
BAGUE SEEGER
# 042
MPN: 10206320
Clé
depuis £0,89
depuis £0,89
# 043
MPN: 11360221
BOULON
depuis £3,24
depuis £3,24
# 044
MPN: 103024
Rondelle
depuis £2,99
depuis £2,99
# 046
MPN: 102786
BUISSON
depuis £17,63
depuis £17,63
# 046
MPN: 10517171
Rondelle
depuis £0,49
depuis £0,49
# 047
MPN: 107534
PROTECTION TENDEUR DE COURROIE DROITE
Valable à partir de NI 7993
Cette pièce remplace le numéro de pièce 50199009
# 048
MPN: 107536
PROTECTION DE TENDEUR DE COURROIE GAUCHE
Valable à partir de NI 7993
