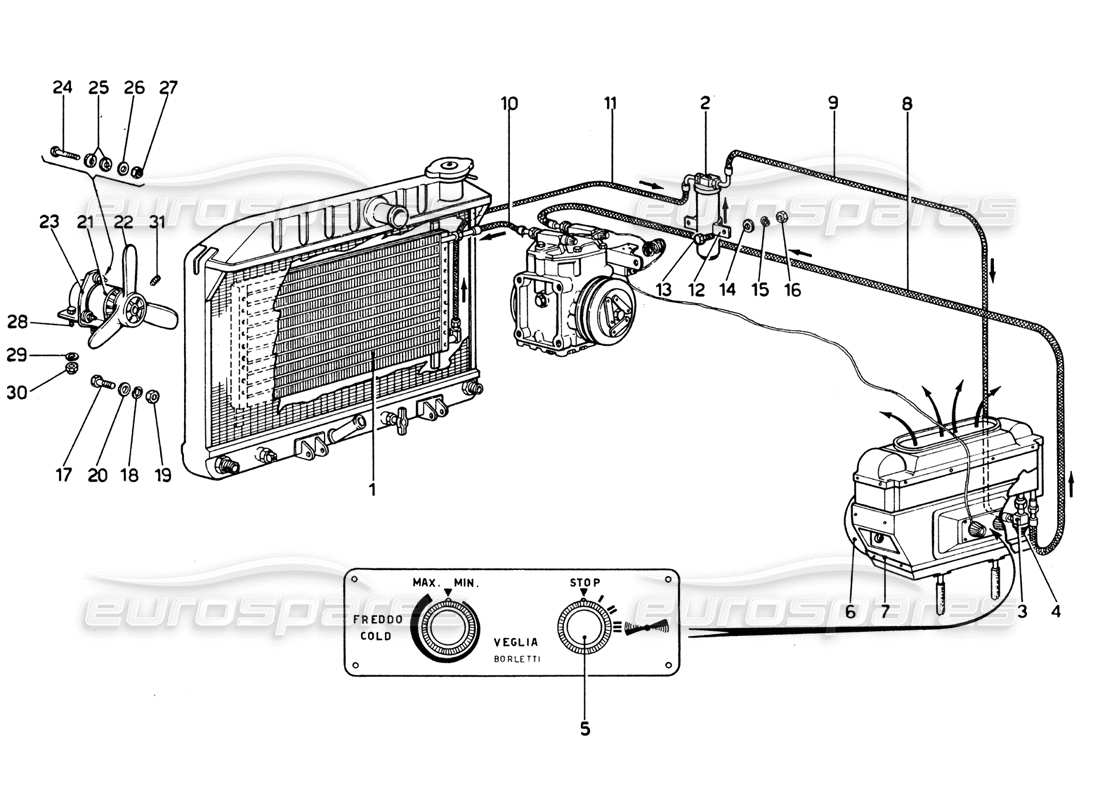

038 - Système de conditionnement d'air
Ferrari 365 GTB4 Daytona (1969) Air Conditioning System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 8013000650
TUBO SCARICO CONDENSA
Valable pour la révision 1974 - * Vetture con impianto depurazione scarichi
# 001
MPN: 101988
CONDENSEUR
depuis £765,46
depuis £765,46
Cette pièce remplace le numéro de pièce 105156 - et 1 plus. Cliquez pour voir les détails
# 002

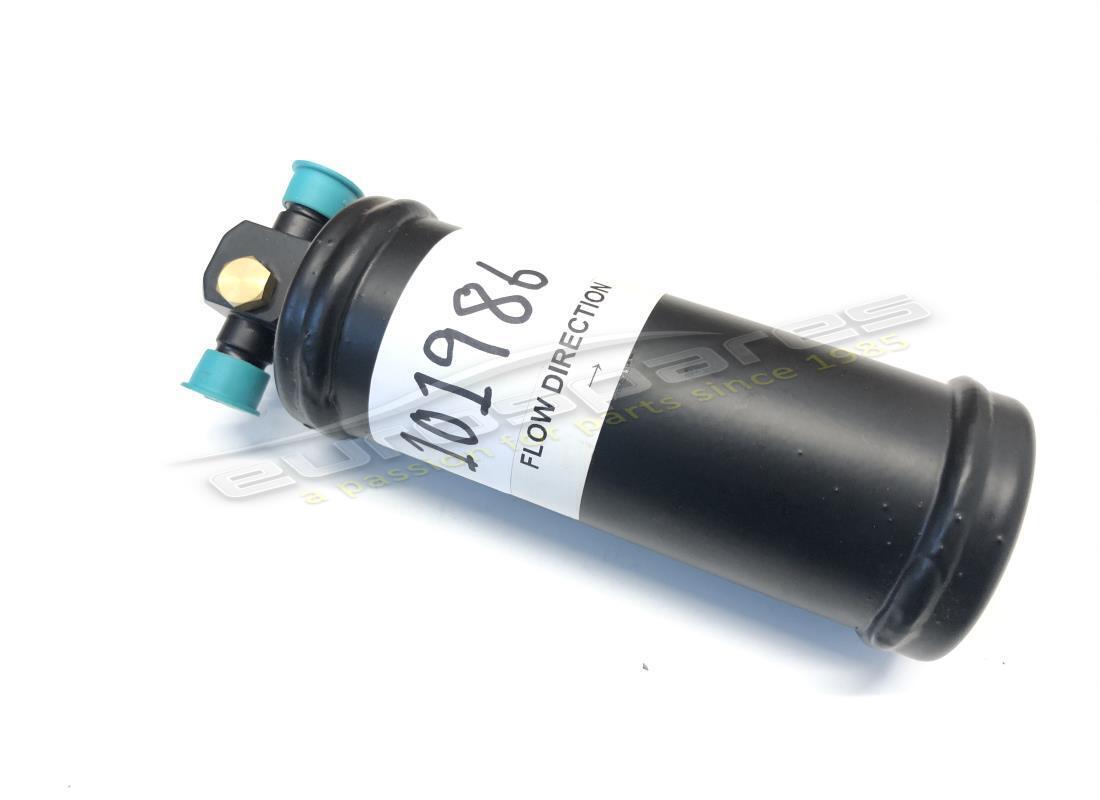

MPN: 101986
PURIFICATEUR
(remplace : 080.3610.001)
depuis £85,64
depuis £85,64
# 002
MPN: 101986
PURIFICATEUR
depuis £85,64
depuis £85,64
# 004
MPN: RANCO A 10
TERMOSTAT
# 005
MPN: 625831561
PANNEAU DE COMMANDE AVEC BOÎTIER INTÉRIEUR
VALABLE POUR LES VOITURES CLIMATISÉES EN OPTION
# 006
-
GROUPE VENTOLE IMPÉRIAL
# 007
MPN: 320444
ENSEMBLE GROUPE ÉVAPORATEUR
# 008
MPN: 080.4211.205
Tube par fréon Ø 5/8 (mm 1870)
# 008
MPN: 320362
TUBO PAR FRÉON Ø 5/8
Valable pour la révision 1974 - * Vetture con impianto depurazione scarichi
depuis £207,90
depuis £207,90
# 009
MPN: 080.4231.104
Tube par fréon Ø 3/8 (mm 1860)
# 009
MPN: 320361
TUBO PAR FRÉON Ø 3/8
Valable pour la révision 1974 - * Vetture con impianto depurazione scarichi
depuis £149,24
depuis £149,24
# 010
MPN: 080.4221.205
Tube par fréon Ø 1/2 (mm 500)
Remplacement
Remplacement
# 010
MPN: 320363
TUBO PAR FRÉON Ø 1/2
Valable pour la révision 1974 - * Vetture con impianto depurazione scarichi
depuis £176,76
depuis £176,76
# 011
MPN: 080.4231.011
Tube par fréon Ø 3/8 (mm 500)
# 011
MPN: 320360
TUBO PAR FRÉON Ø 3/8
Valable pour la révision 1974 - * Vetture con impianto depurazione scarichi
# 012
MPN: 080.6212.001
support
# 013
MPN: MBx12-UNI 5739
BOULON
# 014
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 015
MPN: REG - 6
Rondelle
# 016
MPN: 6 x 1 - UNI 5588
NOIX
# 017
MPN: M6x35-UNI 573
BOULON
# 018
MPN: REG - 6
Rondelle
# 019
MPN: 134041
NOIX
depuis £0,58
depuis £0,58
Cette pièce remplace le numéro de pièce 15896221
# 020
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 021
MPN: 109821
MOTEUR DE VENTILATEUR
depuis £729,75
depuis £729,75
# 021
MPN: 109826
MOTEUR DE VENTILATEUR
depuis £106,89
depuis £106,89
Cette pièce remplace le numéro de pièce 102029 - et 4 plus. Cliquez pour voir les détails
# 022
MPN: 361165
VENTOLA A 3 PALE (MARELLI)
pas comme pièce de rechange - utilisez le numéro de pièce : 107175 & 109826 & 108641)
# 023
MPN: 36142
SOUTIEN
Remplacement
Remplacement
# 023
MPN: 36152
ENSEMBLE SUPPORT MOTEUR
Valable pour la révision 1974 - * Vetture con impianto depurazione scarichi
depuis £33,50
depuis £33,50
# 024
MPN: 10902421
BOULON
Valable pour la révision 1974 - * Vetture con impianto depurazione scarichi
depuis £0,53
depuis £0,53
# 024
MPN: M8x30-UNI573
BOULON
# 025
MPN: 36143
ESPACEUR
# 026
MPN: 94925
Rondelle
# 027
MPN: 101239
NOIX
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 92310
# 027
MPN: 12575411
NOIX
Valable pour la révision 1974 - * Vetture con impianto depurazione scarichi
Remplacement
Remplacement
# 028
MPN: M8x18-UNI574
BOULON
# 029
MPN: 93798
Rondelle
Remplacement
Remplacement
# 030
MPN: 101240
NOIX
depuis £1,35
depuis £1,35
# 031
MPN: 95134
GOUJON
Remplacement
Remplacement
# 032
MPN: 95320034
PRESSOSTAT CPL
depuis £147,00
depuis £147,00
Cette pièce remplace le numéro de pièce 95320032
