ferrari 365 gtb4 daytona (1969) pompe à vide (1972 révision) schéma des pièces

040a - Pompe à vide (1972 révision)

Ferrari 365 GTB4 Daytona (1969) Vacuum Pump (1972 Revision) Diagramme des pièces

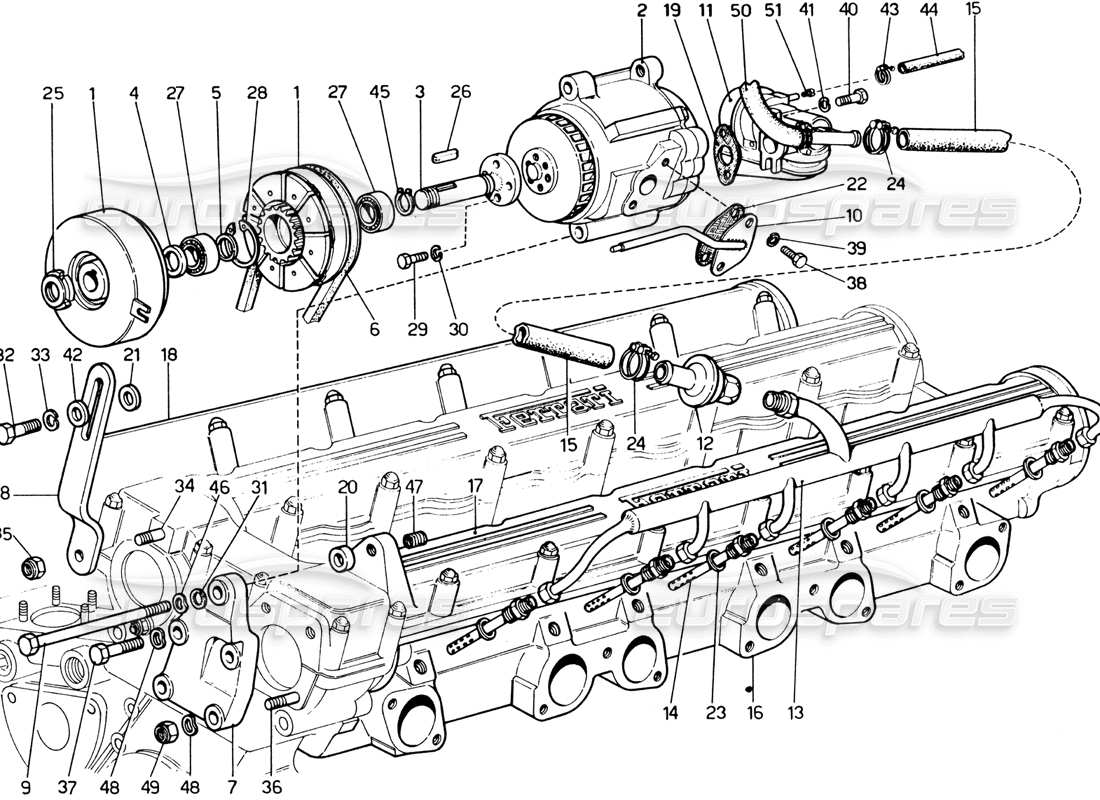

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
    #
    Numéro d'article
    Description
    Clé
    Prix
    # 001
    MPN: 350239 / 222722 A
    FRIZIONE ELETTROMAGNETICA (VALE DAL N. 14491 AL N.15113)
    Valable pour 1972 révision
    FRIZIONE ELETTROMAGNETICA (VALE DAL N. 14491 AL N.15113) Genuine Ferrari Pièce – Nouveau (commander)
    # 001
    MPN: 350263
    FRIZIONE ELETTROMAGNETICA (VALE DAL N. 15115)
    Valable pour 1972 révision
    EMBRAYAGE DE POMPE À AIR Genuine Ferrari Pièce – Nouveau (commander)
    # 001
    MPN: Tipo EKM 1A / 222082
    FRIZIONE ELETTROMAGNETICA (VALE FINO N. 14489)
    Valable pour 1972 révision
    FRIZIONE ELETTROMAGNETICA (VALE FINO N. 14489) Genuine Ferrari Pièce – Nouveau (commander)
    # 002
    MPN: 340 - CS - 23 / 7806286
    Pompe à air 236E / 350277
    Valable pour 1972 révision
    Pompe à air 236E / 350277 Genuine Ferrari Pièce – Nouveau (commander)
    # 003
    MPN: 350058
    ARBRE DE COMMANDE DE POMPE À AIR
    Valable pour 1972 révision
    depuis £213,24
    depuis £213,24
    ARBRE DE POMPE À AIR Genuine Ferrari Pièce – Nouveau (commander)
    # 004
    MPN: 350045
    ESPACEUR
    Valable pour 1972 révision
    depuis £6,76
    depuis £6,76
    ESPACEUR Genuine Ferrari Pièce – Nouveau (commander)
    # 005
    MPN: 350044
    ESPACEUR ENTRE ROULEMENTS
    Valable pour 1972 révision
    ESPACEUR Genuine Ferrari Pièce – Nouveau (commander)
    # 006
    MPN: 350358 / POLYFLEX 7M 600
    CINGHIA COMANDO POMPA ARIA
    Valable pour 1972 révision
    CINGHIA COMANDO POMPA ARIA Genuine Ferrari Pièce – Nouveau (commander)
    # 007
    MPN: 350178
    SOUTIEN
    Valable pour 1972 révision
    depuis £166,89
    depuis £166,89
    SUPPORT DE POMPE À AIR Genuine Ferrari Pièce – Nouveau (commander)
    # 008
    MPN: 350363
    SUPPORT / SUPPORT
    Valable pour 1972 révision
    SUPPORT TENDEUR Genuine Ferrari Pièce – Nouveau (commander)
    # 009
    MPN: 350087
    BOULON
    Valable pour 1972 révision
    BOULON Genuine Ferrari Pièce – Nouveau (commander)
    # 010
    MPN: 350073
    PIVOT
    Valable pour 1972 révision
    depuis £38,54
    depuis £38,54
    BRIDE Genuine Ferrari Pièce – Nouveau (commander)
    # 010
    MPN: 350236
    PIVOT
    Valable pour 1972 révision
    TUYAU DE REFROIDISSEMENT D'EMBRAYAGE Genuine Ferrari Pièce – Nouveau (commander)
    # 011
    MPN: 7029196
    SOUPAPE DE DÉRIVATION
    Valable pour 1972 révision
    SOUPAPE DE DÉRIVATION Genuine Ferrari Pièce – Nouveau (commander)
    # 012
    MPN: 350019
    CLAPET ANTI-RETOUR SIMPLE
    Valable pour 1972 révision
    depuis £140,85
    depuis £140,85
    SOUPAPE Genuine Ferrari Pièce – Nouveau (commander)
    # 013
    MPN: 350126
    TUYAU D'ÉMISSION D'AIR DANS LE COLLECTEUR D'ÉCHAPPEMENT DROIT
    Valable pour 1972 révision
    depuis £344,89
    depuis £344,89
    TUBE D'ÉMISSION DROIT Genuine Ferrari Pièce – Nouveau (commander)
    # 013
    MPN: 350127
    TUYAU D'ÉMISSION D'AIR DANS LE COLLECTEUR D'ÉCHAPPEMENT GAUCHE
    Valable pour 1972 révision
    TUBE D'ÉMISSION LH Genuine Ferrari Pièce – Nouveau (commander)
    # 014
    MPN: 350023
    TUBO INIEZIONE ARIA CONDOTTO DI SCARICO
    Valable pour 1972 révision
    depuis £107,28
    depuis £107,28
    INJECTEUR D'AIR Genuine Ferrari Pièce – Nouveau (commander)
    # 015
    MPN: 350034
    TUYAU DE CLAPET ANTI-RETOUR SIMPLE DELTA GAUCHE VERS POMPE À AIR (VALABLE JUSQU'AU N. 15113)
    Valable pour 1972 révision
    TUBE Genuine Ferrari Pièce – Nouveau (commander)
    # 015
    MPN: 350353
    TUYAU GAUCHE DU CLAPET ANTI-RETOUR SIMPLE À LA POMPE À AIR (VALABLE À PARTIR DU N. 15115)
    Valable pour 1972 révision
    TUBE Genuine Ferrari Pièce – Nouveau (commander)
    # 016
    MPN: 161287 A-B
    CULASSE (VALABLE JUSQU'AU N. 14303)
    Valable pour 1972 révision
    CULASSE (VALABLE JUSQU'AU N. 14303) Genuine Ferrari Pièce – Nouveau (commander)
    # 016
    MPN: 9162196
    CULASSE (VALABLE À PARTIR DU N. 14305)
    Valable pour 1972 révision
    CULASSE Genuine Ferrari Pièce – Nouveau (commander)
    # 017
    MPN: 9161437
    COUVERTURE
    Valable pour 1972 révision
    COUVERCLE DE CAME GAUCHE Genuine Ferrari Pièce – Nouveau (commander)
    # 018
    MPN: 9161645
    COUVERTURE
    Valable pour 1972 révision
    COUVERCLE DE CAME DROIT Genuine Ferrari Pièce – Nouveau (commander)
    # 019
    MPN: 350055
    joint
    Valable pour 1972 révision
    depuis £8,96
    depuis £8,96
    joint Genuine Ferrari Pièce – Nouveau (commander)
    # 020
    MPN: 350090
    ESPACEUR
    Valable pour 1972 révision
    ESPACEUR Genuine Ferrari Pièce – Nouveau (commander)
    # 021
    MPN: 30913
    ESPACEUR
    Valable pour 1972 révision
    depuis £10,41
    depuis £10,41
    ESPACEUR Genuine Ferrari Pièce – Nouveau (commander)
    # 022
    MPN: 350091
    joint
    Valable pour 1972 révision
    joint Genuine Ferrari Pièce – Nouveau (commander)
    # 023
    MPN: 95041
    joint
    Valable pour 1972 révision
    depuis £0,57
    depuis £0,57
    Rondelle Genuine Ferrari Pièce – Nouveau en stock
    # 024
    MPN: MINUS GT A˜ 78A·28
    CLIP DU JUBILÉ
    Valable pour 1972 révision
    CLIP DU JUBILÉ Genuine Ferrari Pièce – Nouveau (commander)
    # 025
    MPN: 17 x 1M
    ANNEAU
    Valable pour 1972 révision
    ANNEAU Genuine Ferrari Pièce – Nouveau (commander)
    # 026
    MPN: L 1
    Clé
    Valable pour 1972 révision
    Clé Genuine Ferrari Pièce – Nouveau (commander)
    # 027
    MPN: 10 L 17
    PALIER
    Valable pour 1972 révision
    PALIER Genuine Ferrari Pièce – Nouveau (commander)
    # 028
    MPN: AA 35 I
    BAGUE SEEGER
    Valable pour 1972 révision
    BAGUE SEEGER Genuine Ferrari Pièce – Nouveau (commander)
    # 029
    MPN: 1/4 20 UNC 3/4
    BOULON
    Valable pour 1972 révision
    BOULON Genuine Ferrari Pièce – Nouveau (commander)
    # 030
    MPN: 7R4
    Rondelle
    Valable pour 1972 révision
    Rondelle Genuine Ferrari Pièce – Nouveau (commander)
    # 031
    MPN: RC 10
    Rondelle
    Valable pour 1972 révision
    Rondelle Genuine Ferrari Pièce – Nouveau (commander)
    # 032
    MPN: 3/8 16 UNC 1
    BOULON
    Valable pour 1972 révision
    BOULON Genuine Ferrari Pièce – Nouveau (commander)
    # 033
    MPN: 10R4
    Rondelle
    Valable pour 1972 révision
    Remplacement
    Remplacement
    Genuine Ferrari Pièce (n'est plus disponible à la commande)
    # 034
    MPN: 95230
    GOUJON FILETÉ
    Valable pour 1972 révision
    depuis £6,45
    depuis £6,45
    GOUJON Genuine Ferrari Pièce – Nouveau (commander)
    # 035
    MPN: 95900604
    NOIX
    Valable pour 1972 révision
    depuis £1,86
    depuis £1,86
    Cette pièce remplace le numéro de pièce 110MB
    ÉCROU NYLOC N70 110MB 10 X 1.0 Genuine Ferrari Pièce – Nouveau (commander)
    # 036
    MPN: P 2
    GOUJON FILETÉ
    Valable pour 1972 révision
    Remplacement
    Remplacement
    Genuine Ferrari Pièce (n'est plus disponible à la commande)
    # 037
    MPN: 8x1, 25x22 - UNI 5739
    BOULON
    Valable pour 1972 révision
    BOULON Genuine Ferrari Pièce – Nouveau (commander)
    # 037
    MPN: 8x1,25x50 UNI 5737
    BOULON
    Valable pour 1972 révision
    BOULON Genuine Ferrari Pièce – Nouveau (commander)
    # 038
    MPN: 1/4 / 20 UNC 5/8
    BOULON
    Valable pour 1972 révision
    BOULON Genuine Ferrari Pièce – Nouveau (commander)
    # 039
    MPN: 7R4
    Rondelle
    Valable pour 1972 révision
    Rondelle Genuine Ferrari Pièce – Nouveau (commander)
    # 040
    MPN: 1/4 / 20 UNC 5/8
    BOULON
    Valable pour 1972 révision
    BOULON Genuine Ferrari Pièce – Nouveau (commander)
    # 041
    MPN: 95930511
    Rondelle
    depuis £0,47
    depuis £0,47
    Rondelle Genuine Ferrari Pièce – Nouveau (commander)
    # 042
    MPN: RPN 10
    Rondelle
    Valable pour 1972 révision
    Rondelle Genuine Ferrari Pièce – Nouveau (commander)
    # 043
    MPN: Miniflex 2
    Fascetta Ø 11÷19
    Valable pour 1972 révision
    Fascetta Ø 11÷19 Genuine Ferrari Pièce – Nouveau (commander)
    # 044
    MPN: 350131
    TUYAU DE RACCORDEMENT DE LA SOUPAPE DE DÉRIVATION AU COLLECTEUR D'ADMISSION AVANT
    Valable pour 1972 révision
    depuis £8,28
    depuis £8,28
    TUYAU Genuine Ferrari Pièce – Nouveau (commander)
    # 045
    MPN: AA 17 e
    BAGUE SEEGER
    Valable pour 1972 révision
    BAGUE SEEGER Genuine Ferrari Pièce – Nouveau (commander)
    # 046
    MPN: 10R4
    Rondelle
    Valable pour 1972 révision
    Remplacement
    Remplacement
    Genuine Ferrari Pièce (n'est plus disponible à la commande)
    # 047
    MPN: 9 x 1,25 x 22,5
    FILETTO RIPORTATO (VALE FINO N. 13801)
    Valable pour 1972 révision
    FILETTO RIPORTATO (VALE FINO N. 13801) Genuine Ferrari Pièce – Nouveau (commander)
    # 048
    MPN: REO - 8
    Rondelle
    Valable pour 1972 révision
    Remplacement
    Remplacement
    Genuine Ferrari Pièce (n'est plus disponible à la commande)
    # 049
    MPN: 8 x 1 UNI 5589
    NOIX
    Valable pour 1972 révision
    NOIX Genuine Ferrari Pièce – Nouveau (commander)
    # 050
    MPN: 350030
    Tuyau pour vanne de dérivation pour le clapet anti-retour simple (vale fino N. 15113)
    Valable pour 1972 révision
    Tuyau pour vanne de dérivation pour le clapet anti-retour simple (vale fino N. 15113) Genuine Ferrari Pièce – Nouveau (commander)
    # 050
    MPN: 350323
    TUBO DALLA VALVE DE DÉRIVATION ALLA UNIQUE CLAPET ANTI-RETOUR DESTRA (VALE DAL N. 15115)
    Valable pour 1972 révision
    depuis £62,37
    depuis £62,37
    TUYAU Genuine Ferrari Pièce – Nouveau (commander)
    # 051
    MPN: 350132
    VIS
    Valable pour 1972 révision
    VIS AIR FROID Genuine Ferrari Pièce – Nouveau (commander)
