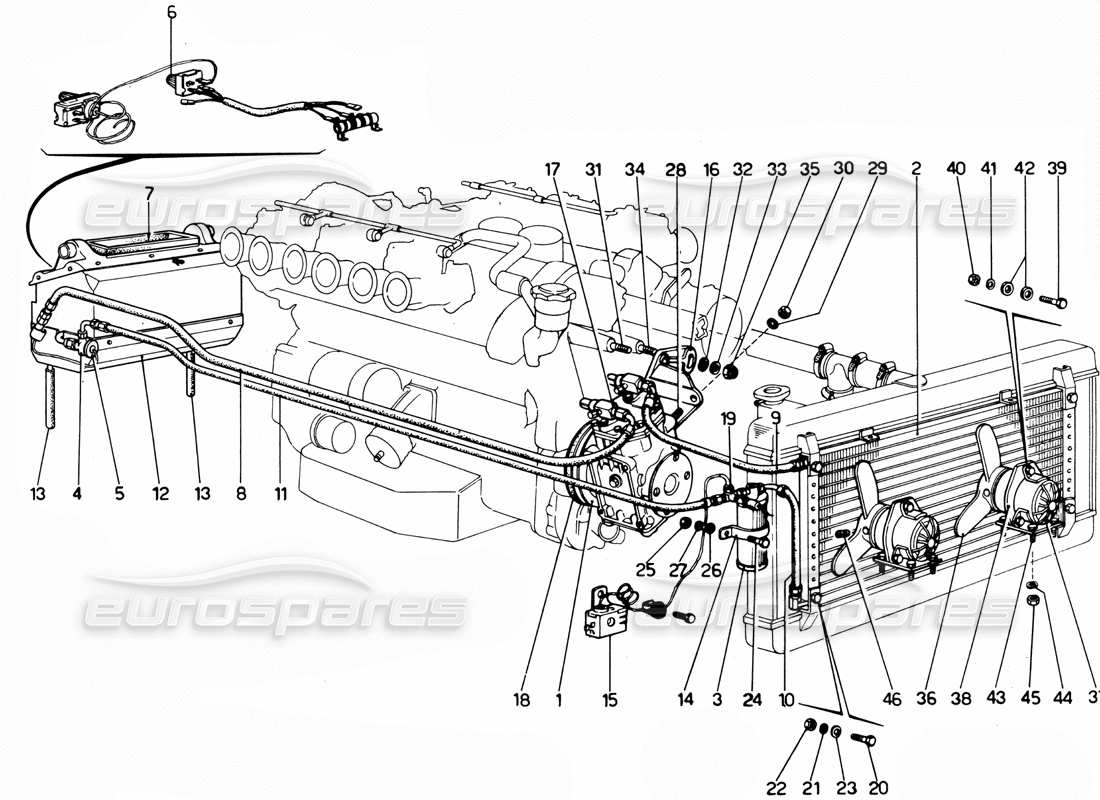

044 - Système de climatisation
Ferrari 365 GTC4 (Mechanical) Air condition system Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 100473
JOINT AVEC ROTATION ANTI-HORAIRE
(2
depuis £793,49
depuis £793,49
Cette pièce remplace le numéro de pièce 320368
# 002
MPN: 101988
CONDENSEUR
depuis £765,46
depuis £765,46
Cette pièce remplace le numéro de pièce 105156 - et 1 plus. Cliquez pour voir les détails
# 003
MPN: 101986
PURIFICATEUR
depuis £85,27
depuis £85,27
# 003
MPN: 101986
PURIFICATEUR
(remplace : 080.3610.001)
depuis £85,27
depuis £85,27
# 004
MPN: FLICA TMS3,5
VALVOLA ESPAGNIE
# 005
MPN: RANCO A 10
TERMOSTAT
# 006
MPN: INDAK
COMMUTATEUR
# 007
-
GROUPE VENTOLE IMPÉRIAL
# 008
MPN: 230256
Tubo par fréon + 5/8
# 009
MPN: 320357
TUBO PAR FRÉON + 1/2.
depuis £68,25
depuis £68,25
# 010
MPN: 320359
Tubo par fréon + 3/8
depuis £42,16
depuis £42,16
# 011
MPN: 320358
Tubo par fréon + 3/8
Remplacement
Remplacement
# 012
MPN: 80.1300.930.0 / 320355
ENSEMBLE GROUPE ÉVAPORATEUR
# 013
MPN: 80.1300.122.0
TUYAU D'ÉVACUATION DES CONDENSAT.
# 014
MPN: 080.6212.001
support
# 015
MPN: 80.1300.915.1
PRESSOSTAT
# 016
MPN: 32341
SOUTIEN
Remplacement
Remplacement
# 017
MPN: 111222
COMPRESSEUR AVEC POULIE
depuis £995,00
depuis £995,00
Cette pièce remplace le numéro de pièce 080.2112.000 - 209. U - et 5 plus. Cliquez pour voir les détails
# 018
MPN: Sez.A28
COMPRESSEUR CINGHIA (18X8X710 INT)
Remplacement
Remplacement
# 019
MPN: 80.1300.935.0
PRESSOSTAT MINIMUM AVEC RACCORD
Remplacement
Remplacement
# 020
MPN: 10903030
BOULON
Remplacement
Remplacement
# 021
MPN: 11197773
Rondelle
Remplacement
Remplacement
# 022
MPN: 15898211
NOIX
# 023
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 10903021
BOULON
Remplacement
Remplacement
# 025
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 026
MPN: 11197773
Rondelle
Remplacement
Remplacement
# 027
-
Rondelle
# 028
MPN: 95504
GOUJON FILETÉ
Remplacement
Remplacement
# 029
MPN: 12638601
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 20232104
# 030
MPN: 12574521
NOIX
depuis £0,58
depuis £0,58
Cette pièce remplace le numéro de pièce 12574511
# 031
MPN: 13450020
GOUJON FILETÉ
depuis £1,23
depuis £1,23
# 032
MPN: 10R1
Rondelle
Remplacement
Remplacement
# 033
MPN: 10413770
Rondelle
depuis £0,47
depuis £0,47
# 034
MPN: 13450120
GOUJON FILETÉ
Remplacement
Remplacement
# 035
MPN: 12574521
ÉCROU AUTO-BLOQUANT
depuis £0,58
depuis £0,58
Cette pièce remplace le numéro de pièce 12574511
# 036
MPN: 36138
VENTOLA A TRE PALE (MARELLI)
# 037
MPN: 109826
MOTEUR DE VENTILATEUR
C34368
depuis £106,89
depuis £106,89
Cette pièce remplace le numéro de pièce 102029 - et 4 plus. Cliquez pour voir les détails
# 038
MPN: 36142
SOUTIEN
Remplacement
Remplacement
# 039
MPN: 10902821
BOULON
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10902801 - et 1 plus. Cliquez pour voir les détails
# 040
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
# 041
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 042
MPN: 36143
ESPACEUR
# 043
MPN: M8x18UNI 5739
BOULON
# 044
MPN: 13550301
Rondelle
depuis £0,51
depuis £0,51
# 045
MPN: 104030
NOIX
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 16104125
# 046
MPN: 95134
GOUJON
Remplacement
Remplacement
