010 - Ensemble de tuyaux d'échappement

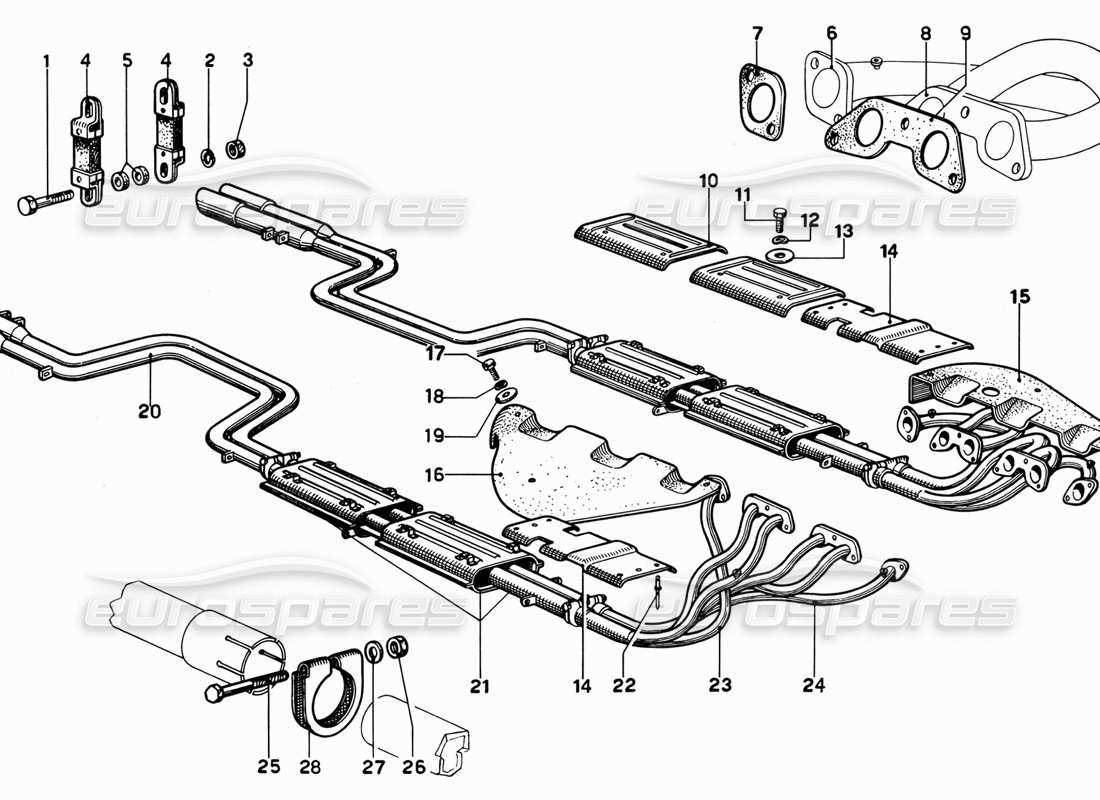

Ferrari 365 GT 2+2 (Mechanical) Exhaust Pipes Assembly Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 6x30-UNI -5737
BOULON
# 002
MPN: REO6
GOUJON
Remplacement
Remplacement
# 003
MPN: 6 x 1 - UNI 5588
NOIX
# 004
MPN: 101497
SANGLE D'ÉCHAPPEMENT
pas comme pièce de rechange - utilisez le numéro de pièce : 101497
depuis £6,61
depuis £6,61
Cette pièce remplace le numéro de pièce 20180 - et 1 plus. Cliquez pour voir les détails
# 005
MPN: 104339
DISTANCE PAR SUPPORT
depuis £3,23
depuis £3,23
# 006
MPN: 20241
BRIDE SIMPLE
depuis £489,48
depuis £489,48
# 007
MPN: 147630
JOINT OU JOINT
depuis £14,52
depuis £14,52
Cette pièce remplace le numéro de pièce 10-20-15
# 008
MPN: 20275/A
DOUBLE BRIDE
# 009
MPN: 147631
JOINT OU JOINT
depuis £9,76
depuis £9,76
Cette pièce remplace le numéro de pièce 10-20-17
# 010
MPN: 20339
CLOISON INTERMÉDIAIRE
depuis £130,46
depuis £130,46
# 011
MPN: 6X10-UNI 5739
BOULON
# 012
MPN: REG - 6
Rondelle
# 013
MPN: 92330
Rondelle
# 014
MPN: 20392
CLOISON AVANT DROITE
# 015
MPN: 20385
L. CLOISON DE COLLECTEUR D'ÉCHAPPEMENT
# 016
MPN: 20386
R. CLOISON DE COLLECTEUR D'ÉCHAPPEMENT.
# 017
MPN: 6x14-UNI-5739
BOULON
# 018
MPN: REG - 6
Rondelle
# 019
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 020
MPN: 20387/D
BOÎTE ARRIÈRE DROIT
depuis £926,62
depuis £926,62
# 020
MPN: 20387/S
BOÎTE ARRIÈRE GAUCHE
depuis £926,62
depuis £926,62
# 021
MPN: 20361
SILENCIEUX POUR ÉCHAPPEMENT Tubi
Remplacement
Remplacement
# 022
MPN: Pop. cat. 440
RIVETS DE FIXATION DES CLOISONS AVANT AU CADRE
# 023
MPN: 20390D
SEMI-COLLETTORI SCARICO POSTERIORI
# 023
MPN: 20391S
SEMI-COLLETTORI SCARICO POSTERIORI
# 024
MPN: 20388D
SEMI-COLLETTORI SCARICO ANTERIORI
depuis £519,75
depuis £519,75
SEMI- COLLECTEURS D'ÉCHAPPEMENT AVANT Genuine Ferrari Pièce – Nouvelle (autre) en stock
Valable pour le variateur LH uniquement (ANCIEN STOCK UN PEU DE ROUILLE)
Valable pour le variateur LH uniquement (ANCIEN STOCK UN PEU DE ROUILLE)
# 024
MPN: 20389S
SEMICOLLETTORI SCARICO ANTE RIORI
Valable pour le variateur LH uniquement
depuis £519,75
depuis £519,75
SEMICOLLETTORI SCARICO ANTE RIORI Genuine Ferrari Pièce – Nouvelle (autre) en stock
Valable pour le variateur LH uniquement
Valable pour le variateur LH uniquement
# 025
-
BOULON
# 026
MPN: 8 R 1
Rondelle
# 027
-
NOIX
# 028
MPN: 20337
PINCES POUR Tubi
depuis £13,85
depuis £13,85
