025 - ARBRE DE TRANSMISSION

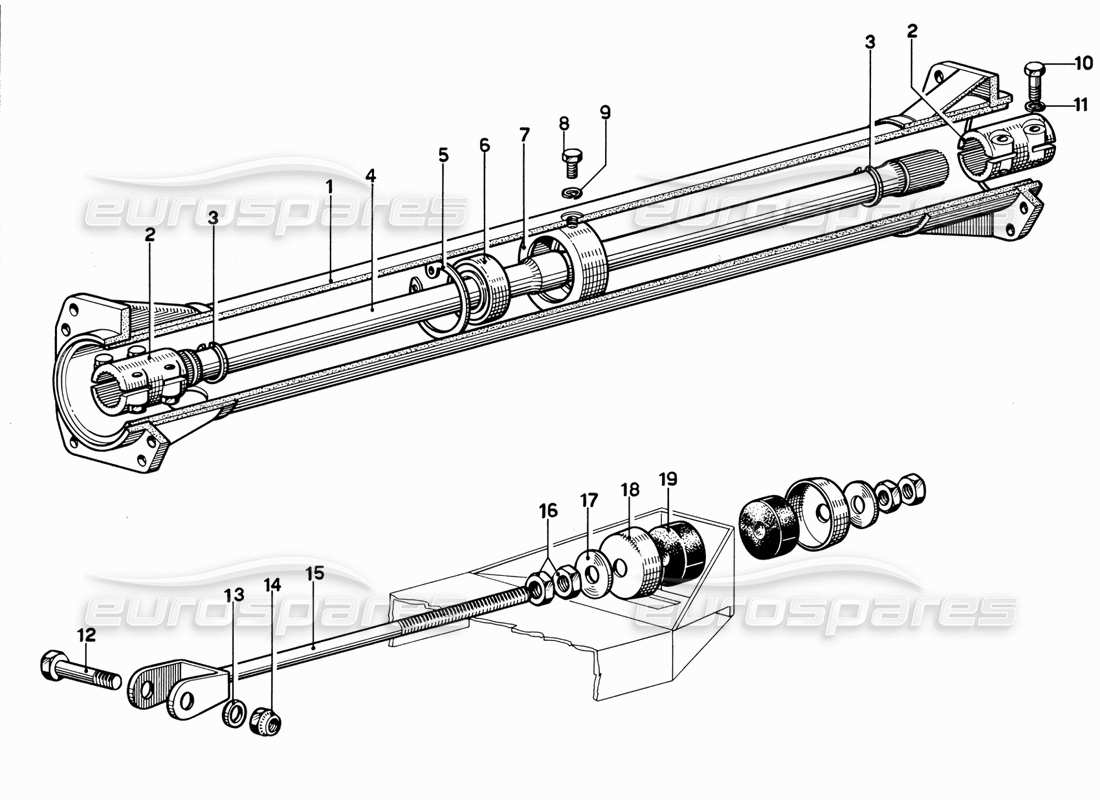

Ferrari 365 GT 2+2 (Mechanical) Transmission Shaft Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 560465
ASSEMBLAGE DE TUBES RELIANT LE PONT À LA BOITE DE VITESSES
depuis £407,02
depuis £407,02
# 002
MPN: 104141
MANCHON POUR ARBRE
depuis £177,22
depuis £177,22
Cette pièce remplace le numéro de pièce 560461 - et 1 plus. Cliquez pour voir les détails
# 003
MPN: 560474
BAGUE D'ARRÊT
depuis £6,44
depuis £6,44
# 004
MPN: 560466
ALBERO DI TRASMISSIONE
depuis £631,37
depuis £631,37
# 005
MPN: AAi 55
BAGUE SEEGER
# 006
MPN: 30L30
CUSCINETTO A SFERE
# 007
MPN: 560467
SOUTIEN
depuis £141,92
depuis £141,92
# 008
MPN: 95082
BOULON
depuis £4,08
depuis £4,08
# 009
MPN: REG. 8
Rondelle
Remplacement
Remplacement
# 010
MPN: 8x35-UNI-5738
BOULON
# 011
MPN: REG. 8
Rondelle
Remplacement
Remplacement
# 012
MPN: 12x65-UNI 5737
BOULON
# 013
MPN: 12R2
Rondelle
# 014
MPN: 112 MA
NOIX
# 015
MPN: 560470
ROTULE DE DIRECTION
# 016
MPN: 112x11.25 UNI 558e
NOIX
# 017
MPN: 94781
Rondelle
Remplacement
Remplacement
# 018
MPN: 520938
SCODELLINO
Remplacement
Remplacement
# 019
MPN: 100734
CAOUTCHOUC
(remplace : 520641)
depuis £41,97
depuis £41,97
Cette pièce remplace le numéro de pièce 520641
# 019
MPN: 100734
CAOUTCHOUC
depuis £41,97
depuis £41,97
Cette pièce remplace le numéro de pièce 520641
# 019
MPN: 560471
ASSEMBLAGE DE TIGE D'ANCRAGE
depuis £111,71
depuis £111,71
