015 - Système Blow-By

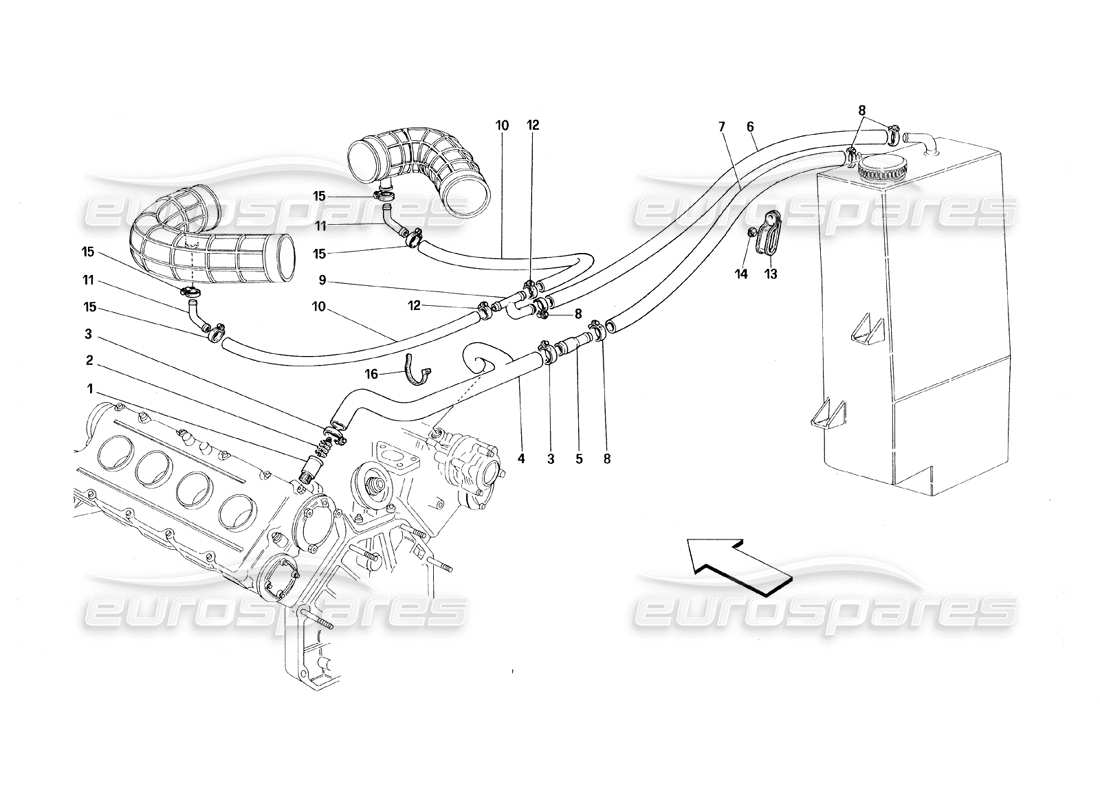

Ferrari 348 (1993) TB / TS Blow - By System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 119236
SYNDICAT
depuis £8,04
depuis £8,04
Cette pièce remplace le numéro de pièce 135949
# 002
MPN: 119237
PROTECTION ANTI-ÉCLABOUSSURES
depuis £5,63
depuis £5,63
# 003
MPN: 13000490
COLLIER À VIS
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10169090 - et 3 plus. Cliquez pour voir les détails
# 004
MPN: 139525
TUYAU À DEUX VOIES
depuis £344,49
depuis £344,49
# 005
MPN: 140369
SYNDICAT
depuis £41,76
depuis £41,76
# 006
MPN: 160018
TUYAU
depuis £39,63
depuis £39,63
Cette pièce remplace le numéro de pièce 143051
# 007
MPN: 160018
TUYAU
depuis £39,63
depuis £39,63
Cette pièce remplace le numéro de pièce 143051
# 008
MPN: 13000390
COLLIER À VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 140096
SYNDICAT
depuis £43,13
depuis £43,13
# 010
MPN: 140360
TUYAU AU MANCHON
depuis £3,20
depuis £3,20
# 011
MPN: 140338
SYNDICAT
depuis £8,07
depuis £8,07
# 012
MPN: 13000190
COLLIER À VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12178990 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 61712600
support
depuis £1,02
depuis £1,02
# 014
MPN: 12575411
NOIX
Remplacement
Remplacement
# 015
MPN: 13000190
COLLIER À VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12178990 - et 1 plus. Cliquez pour voir les détails
# 016
MPN: 145855
SERRER
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14560287 - et 1 plus. Cliquez pour voir les détails
