021 - Embrayage - Commandes

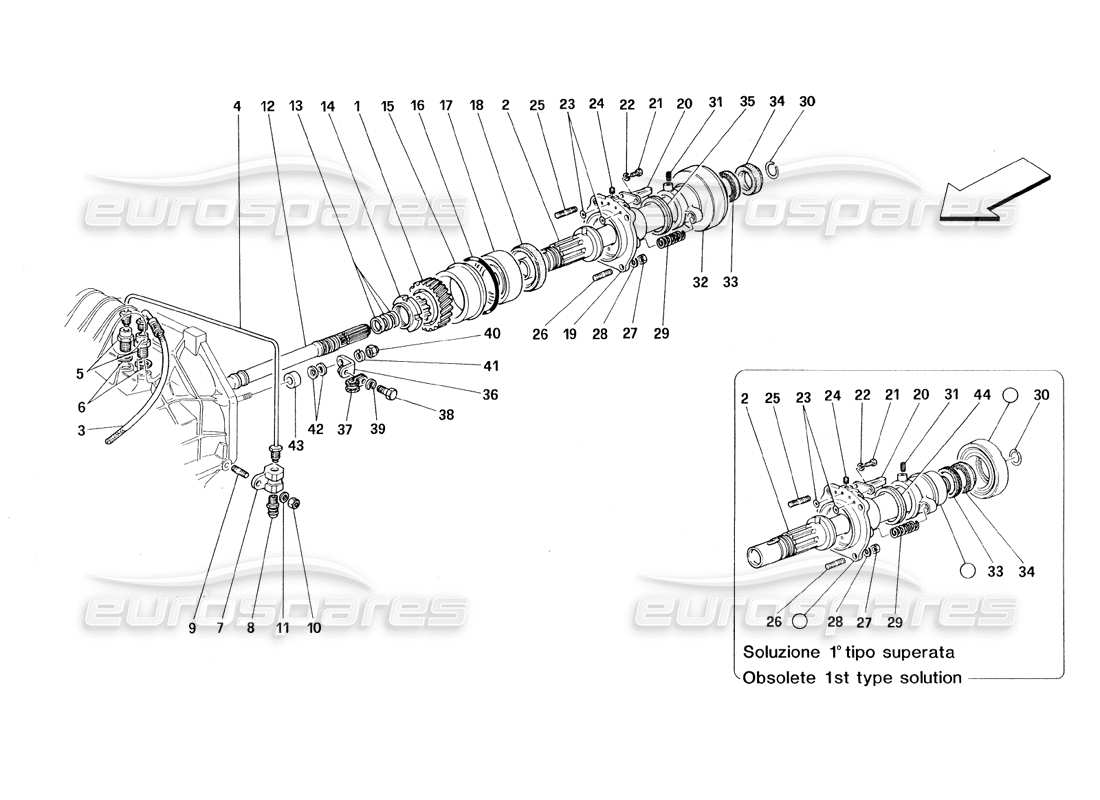

Ferrari 348 (1993) TB / TS Clutch - Controls Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 70000595
COUPLE CYLINDRIQUE DE TRANSMISSION DE L'ARBRE D'EMBRAYAGE-PIGNON (RAPPORT DE TRANSMISSION 25/27) AVEC ARBRE D'EMBRAYAGE À 10 RAINURES
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 131281 que nous avons en stock
# 000
MPN: 70000635
COUPLE CYLINDRIQUE DE TRANSMISSION DE L'ARBRE D'EMBRAYAGE-PIGNON (RAPPORT DE TRANSMISSION 26/27) AVEC ARBRE D'EMBRAYAGE À 10 RAINURES
Remplacement
Remplacement
# 000
MPN: 70000797
COUPLE DE TRANSMISSION DES ENGRENAGES 10 RAPPORT ARBRE À GORGE - TRANSMISSION 25/27)
Remplacement
Remplacement
# 000
MPN: 70000798
COUPLE DE TRANSMISSION DES ENGRENAGES (10 RAPPORT ARBRE À GORGE - TRANSMISSION 26/27)
Remplacement
Remplacement
# 001
MPN: 131248
ENGRENAGE POUR ARBRE
depuis £663,25
depuis £663,25
# 002
MPN: 145427
ARBRE D'EMBRAYAGE
utiliser : 70000848/a (x1 arbre et 2 engrenages)
depuis £1 501,38
depuis £1 501,38
# 003
MPN: 140668
TUYAU DE COMMANDE D'EMBRAYAGE
depuis £241,44
depuis £241,44
# 004
MPN: 139924
TUYAU DE VIDANGE
depuis £55,52
depuis £55,52
# 005
MPN: 148604
SYNDICAT
depuis £64,95
depuis £64,95
Cette pièce remplace le numéro de pièce 126496
# 006
MPN: 10257060
joint
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10253060 - et 2 plus. Cliquez pour voir les détails
# 007
MPN: 139921
BLOC
depuis £103,91
depuis £103,91
# 008
MPN: 121699
VIS DE VIDANGE
depuis £13,82
depuis £13,82
# 009
MPN: 13546021
GOUJON
Remplacement
Remplacement
# 010
MPN: 133988
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12164711 - et 2 plus. Cliquez pour voir les détails
# 011
MPN: 14496601
Rondelle
Remplacement
Remplacement
# 012
MPN: 136899
ARBRE D'HÉLICE
depuis £154,05
depuis £154,05
# 013
MPN: 137249
BAGUE D'ÉTANCHÉITÉ
depuis £7,16
depuis £7,16
# 014
MPN: 153009
ANNEAU
depuis £41,73
depuis £41,73
Cette pièce remplace le numéro de pièce 131667 - et 1 plus. Cliquez pour voir les détails
# 015
MPN: 148667
PALIER
depuis £1 478,77
depuis £1 478,77
Cette pièce remplace le numéro de pièce 131662
# 016
MPN: 143178
OU JOINT
depuis £2,65
depuis £2,65
Cette pièce remplace le numéro de pièce 132578
# 017
MPN: 131054
PALIER
depuis £144,82
depuis £144,82
Cette pièce remplace le numéro de pièce 138338
# 018
MPN: 131651
joint
depuis £28,39
depuis £28,39
Cette pièce remplace le numéro de pièce 141426
# 019
MPN: 144984
BRIDE DE SUPPORT DE DOUILLE
depuis £892,82
depuis £892,82
Cette pièce remplace le numéro de pièce 138378
# 020
MPN: 138382
PLAQUE
depuis £66,05
depuis £66,05
# 021
MPN: 10977521
VIS
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 10977501 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 127493
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 106849 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 166432
OU JOINT
depuis £0,53
depuis £0,53
# 024
MPN: 65928500
PRISE
depuis £25,62
depuis £25,62
Cette pièce remplace le numéro de pièce 10267550
# 025
MPN: 12354524
GOUJON
depuis £17,94
depuis £17,94
Cette pièce remplace le numéro de pièce 12354521
# 026
MPN: 13543221
GOUJON
depuis £0,61
depuis £0,61
# 027
MPN: 16100824
NOIX
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 028
MPN: 127496
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 029
MPN: 121717
RESSORT DE PRÉCHARGE
depuis £2,51
depuis £2,51
# 030
MPN: 13398176
BAGUE D'ARRÊT
depuis £1,36
depuis £1,36
# 031
MPN: 14163670
ÉPINGLE
depuis £0,53
depuis £0,53
# 032
MPN: 155226
PALIER DE BUTÉE
depuis £812,40
depuis £812,40
Cette pièce remplace le numéro de pièce 144954
# 032
MPN: 177784
ENSEMBLE PALIER DE BUTÉE AVEC BRIDE
depuis £877,72
depuis £877,72
Cette pièce remplace le numéro de pièce 165932
# 033
MPN: 139438
joint
depuis £7,64
depuis £7,64
Cette pièce remplace le numéro de pièce 131664
# 034
MPN: 138387
ANNEAU RACLEUR
depuis £8,74
depuis £8,74
# 035
MPN: 151822
joint
depuis £19,26
depuis £19,26
Cette pièce remplace le numéro de pièce 144989
# 036
MPN: 142060
support
depuis £3,58
depuis £3,58
# 037
MPN: 10440990
support
depuis £0,85
depuis £0,85
# 038
MPN: 10902011
VIS
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 10902411
# 039
MPN: 106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473 - et 1 plus. Cliquez pour voir les détails
# 040
MPN: 16100824
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 041
MPN: 12601374
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 042
MPN: 12647121
Rondelle
Valable jusqu'au numéro de moteur. 24980
depuis £0,47
depuis £0,47
# 043
MPN: 147683
ESPACEUR
Valable à partir du moteur Nr. 24981
depuis £1,11
depuis £1,11
# 044
MPN: 139436
joint
depuis £18,86
depuis £18,86
Cette pièce remplace le numéro de pièce 131663
-tb-_-ts-part-diagram-021a.webp "FERRARI 348 (1993) TB / TS EMBRAYAGE - SIMPLE ET DOUBLE DISQUE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-022.webp "FERRARI 348 (1993) TB / TS COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-022a.webp "FERRARI 348 (1993) TB / TS COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-023.webp "FERRARI 348 (1993) TB / TS BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-024.webp "FERRARI 348 (1993) TB / TS COUVERCLES DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-025.webp "FERRARI 348 (1993) TB / TS ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-026.webp "FERRARI 348 (1993) TB / TS ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-027.webp "FERRARI 348 (1993) TB / TS COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-028.webp "FERRARI 348 (1993) TB / TS COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-029.webp "FERRARI 348 (1993) TB / TS ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-030.webp "FERRARI 348 (1993) TB / TS SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-030a.webp "FERRARI 348 (1993) TB / TS PÉDALE D'ACCÉLÉRATEUR ET SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-031.webp "FERRARI 348 (1993) TB / TS SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-032.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE FREINAGE (AVEC ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-033.webp "FERRARI 348 (1993) TB / TS ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-034.webp "FERRARI 348 (1993) TB / TS COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-035.webp "FERRARI 348 (1993) TB / TS BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-036.webp "FERRARI 348 (1993) TB / TS COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-037.webp "FERRARI 348 (1993) TB / TS SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-037a.webp "FERRARI 348 (1993) TB / TS SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-038.webp "FERRARI 348 (1993) TB / TS SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-039.webp "FERRARI 348 (1993) TB / TS SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-039a.webp "FERRARI 348 (1993) TB / TS SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-040.webp "FERRARI 348 (1993) TB / TS SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-041.webp "FERRARI 348 (1993) TB / TS ROUES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-042.webp "FERRARI 348 (1993) TB / TS GÉNÉRATEUR DE COURANT - BATTERIE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-042a.webp "FERRARI 348 (1993) TB / TS GÉNÉRATEUR DE COURANT - DÉMARREUR DU MOTEUR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-043.webp "FERRARI 348 (1993) TB / TS COMPRESSEUR DE CLIMATISATION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-044.webp "FERRARI 348 (1993) TB / TS ÉQUIPEMENT - SAC HORIZONTAL SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-044a.webp "FERRARI 348 (1993) TB / TS ÉQUIPEMENT - SAC VERTICAL SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-101.webp "FERRARI 348 (1993) TB / TS CORPS - UNITÉS GÉNÉRALES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-102.webp "FERRARI 348 (1993) TB / TS STRUCTURES DE LA PARTIE AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-103.webp "FERRARI 348 (1993) TB / TS STRUCTURES DES PARTIES CENTRALES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-104.webp "FERRARI 348 (1993) TB / TS CADRE - ELÉMENTS DE LA PARTIE ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-105.webp "FERRARI 348 (1993) TB / TS TOIT - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-106.webp "FERRARI 348 (1993) TB / TS CARROSSERIE - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-107.webp "FERRARI 348 (1993) TB / TS ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-107a.webp "FERRARI 348 (1993) TB / TS ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-108.webp "FERRARI 348 (1993) TB / TS TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-108a.webp "FERRARI 348 (1993) TB / TS TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-109.webp "FERRARI 348 (1993) TB / TS TAPIS DES COMPARTIMENTS AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-110.webp "FERRARI 348 (1993) TB / TS GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-110a.webp "FERRARI 348 (1993) TB / TS GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-111.webp "FERRARI 348 (1993) TB / TS CAPOT AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-112.webp "FERRARI 348 (1993) TB / TS DISPOSITIF D'OUVERTURE POUR CAPOT AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-113.webp "FERRARI 348 (1993) TB / TS CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-114.webp "FERRARI 348 (1993) TB / TS DISPOSITIFS D'OUVERTURE POUR CAPOT ARRIÈRE ET PORTE À GAZ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-115.webp "FERRARI 348 (1993) TB / TS PORTES - CADRE ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-116.webp "FERRARI 348 (1993) TB / TS PORTES - COMMANDE D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-117.webp "FERRARI 348 (1993) TB / TS PORTES - DISPOSITIF DE LEVAGE DE VERRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-118.webp "FERRARI 348 (1993) TB / TS PORTES - GARNITURES INTÉRIEURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-119.webp "FERRARI 348 (1993) TB / TS LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-120.webp "FERRARI 348 (1993) TB / TS PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-121.webp "FERRARI 348 (1993) TB / TS VERRES ET JOINTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122a.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122b.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122c.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122d.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE CEINTURES DE SÉCURITÉ PASSIVES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-123.webp "FERRARI 348 (1993) TB / TS TUNNEL - CHARPENTE ET GARNITURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-123a.webp "FERRARI 348 (1993) TB / TS TUNNEL - CHARPENTE ET GARNITURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-124.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-124a.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-125.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-125a.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - STRUCTURE ET SUPPORTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126a.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - GARNITURES ET ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126b.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - STRUCTURE ET SUPPORTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126c.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - GARNITURES ET ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-127.webp "FERRARI 348 (1993) TB / TS INSTRUMENTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-128.webp "FERRARI 348 (1993) TB / TS FEUX AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-129.webp "FERRARI 348 (1993) TB / TS DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-130.webp "FERRARI 348 (1993) TB / TS ESSUIE-GLACE ET MOUVEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-131.webp "FERRARI 348 (1993) TB / TS RONDELLE VERRE ET CORNES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-132.webp "FERRARI 348 (1993) TB / TS SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-132a.webp "FERRARI 348 (1993) TB / TS SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-133.webp "FERRARI 348 (1993) TB / TS TABLEAUX ÉLECTRIQUES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-134.webp "FERRARI 348 (1993) TB / TS UNITÉ D'ÉVAPORATION ET AÉRATION DE L'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-135.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-001.webp "FERRARI 348 (1993) TB / TS CARTER SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-002.webp "FERRARI 348 (1993) TB / TS VILEBREQUIN, BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-003.webp "FERRARI 348 (1993) TB / TS SCHÉMA DES PIÈCES DE LA CULASSE DROITE")
-tb-_-ts-part-diagram-004.webp "FERRARI 348 (1993) TB / TS SCHÉMA DES PIÈCES DE LA CULASSE GAUCHE")
-tb-_-ts-part-diagram-005.webp "FERRARI 348 (1993) TB / TS SYNCHRONISATION - POUSSOIRS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-006.webp "FERRARI 348 (1993) TB / TS CHRONOMÉTRAGE - CONTRÔLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-007.webp "FERRARI 348 (1993) TB / TS INJECTION D'AIR - ALLUMAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-007a.webp "FERRARI 348 (1993) TB / TS INJECTION D'AIR - ALLUMAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-008.webp "FERRARI 348 (1993) TB / TS DISPOSITIF D'INJECTION D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-008a.webp "FERRARI 348 (1993) TB / TS DISPOSITIF D'INJECTION D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-009.webp "FERRARI 348 (1993) TB / TS POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-010.webp "FERRARI 348 (1993) TB / TS RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-011.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE VENTILATION D'ESSENCE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-011a.webp "FERRARI 348 (1993) TB / TS DISPOSITIF ANTI-ÉVAPORATION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-012.webp "FERRARI 348 (1993) TB / TS COLLECTEURS ET PRISE D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-012a.webp "FERRARI 348 (1993) TB / TS COLLECTEURS ET COUVERCLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-012b.webp "FERRARI 348 (1993) TB / TS PRISE D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-013.webp "FERRARI 348 (1993) TB / TS BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-014.webp "FERRARI 348 (1993) TB / TS SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-014a.webp "FERRARI 348 (1993) TB / TS SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-014b.webp "FERRARI 348 (1993) TB / TS SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-015.webp "FERRARI 348 (1993) TB / TS SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-016.webp "FERRARI 348 (1993) TB / TS LUBRIFICATION - POMPES ET CARTERS D'HUILE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-017.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-018.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-019.webp "FERRARI 348 (1993) TB / TS RADIATEURS DU SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-020.webp "FERRARI 348 (1993) TB / TS POMPE À EAU SCHÉMA DES PIÈCES")
